Мембранный электромагнитный клапан VSWGM разделяет проход жидкости и привод через гибкую диафрагму, а привод управляет гибкой диафрагмой для управления прохождением жидкости.Использование высокоэффективных материалов и полимеров для обеспечения того, чтобы жидкость, обрабатываемая клапаном, всегда находилась в высокоинертной среде, и жидкость не вступала в контакт с какой-либо металлической поверхностью при протекании в клапане.
ВСВГМ1ВХ13ВКМ02
VPC Pneumatic
8412909000
Пути: | |
---|---|
Станции на коллекторе: | |
штат: | |
Описание продукта

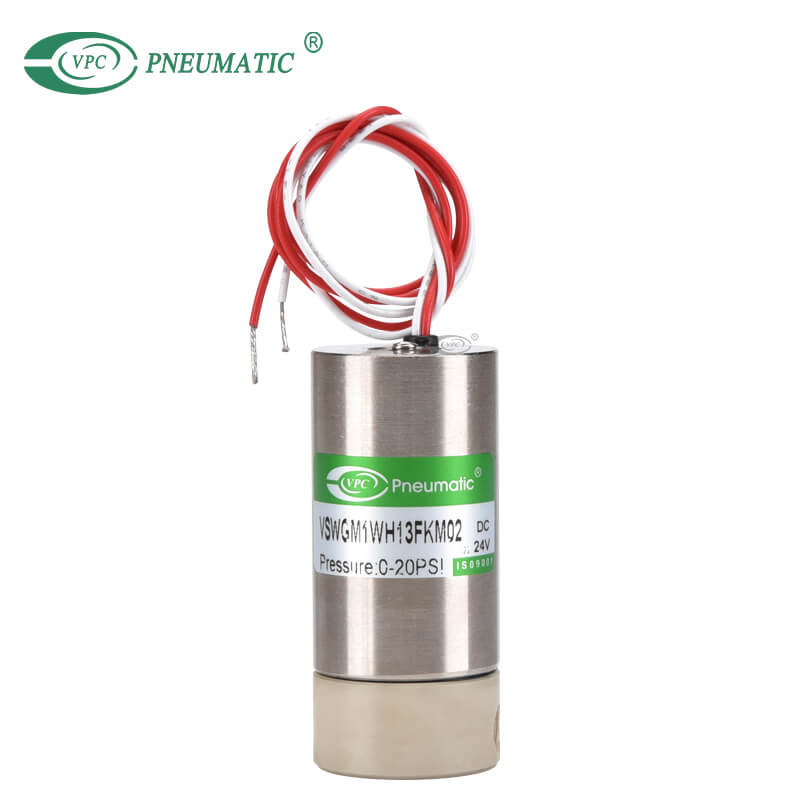

VSWGM Миниатюрный электромагнитный клапан малой мощности, небольшого размера, легко интегрируется, может широко использоваться в медицинских, фармацевтических, аналитических приборах и других отраслях промышленности.
ВСВГМ 1① W② H③ 13④ V⑤ K⑥ M⑦ 02⑧ □
① Стиль управления | 1: нормальное закрытие |
② Тип катушки | W: Катушка с металлическим корпусом с летучими выводами |
③ Класс катушки | Н: Н-класс |
④ Стандартное напряжение | 12: DC12V 13: 24 В постоянного тока |
⑤ Материал уплотнения | В: ВИТОН Э: ЭПДМ Ф: ФФКМ |
⑥ Корпус клапана | К: ВЗГЛЯД Т: ПТФЭ 3: СС316 |
⑦ Размер соединения | М: М6 |
⑧ Отверстие | С2: 1,5 мм О2: 2,0 мм С3: 2,5 мм О3: 3,0 мм |
характеристики продукта
Рабочая среда | Кислота, щелочь, сверхчистая жидкость и т. д. |
Рабочая температура | 0℃~65℃ |
Корпус клапана | ПЭЭК, ПТФЭ, SS316 |
Стандартное напряжение | DC24V, DC12V и т. Д. |
Диапазон напряжения | ±10% |
Сила | 3,8 Вт |
Материал уплотнения | VITON, EPDM, FFKM и т. д. могут использоваться для управления переключателем различных жидкостей. |
Размер сустава | М6 |
Тип катушки | Тип летающего поводка (стандарт 350 мм) |
Способ установки | В соответствии со стрелкой направления потока на клапане лучше всего устанавливать змеевик вверх и горизонтально, чтобы увеличить срок службы и надежность. |
Основные размеры
Размер порта | Отверстие (мм) | Значение CV | Разность давлений (фунт/кв. дюйм) | Тип катушки | Класс катушки | Мощность (Вт) | Код модели (DC24V) | |
Мин.давление | Максимум.рабочее давление | |||||||
М6 | 1.5 | 0.04 | 0 | 30 | W | H | 3.8 | ВСВГМ1ВХ13ВКМС2 |
ВСВГМ1ВХ13ВТМК2 | ||||||||
ВСВГМ1ВХ13В3МС2 | ||||||||
VSWGM1WH13EKMC2 | ||||||||
VSWGM1WH13ETMC2 | ||||||||
VSWGM1WH13E3MC2 | ||||||||
ВСВГМ1ВХ13ФКМС2 | ||||||||
VSWGM1WH13FTMC2 | ||||||||
2.0 | 0.06 | 0 | 20 | W | H | 3.8 | ВСВГМ1ВХ13ВКМ02 | |
ВСВГМ1ВХ13ВТМ02 | ||||||||
ВСВГМ1ВХ13В3М02 | ||||||||
ВСВГМ1ВХ13ЭКМ02 | ||||||||
ВСВГМ1ВХ13ЭТМ02 | ||||||||
ВСВГМ1ВХ13Э3М02 | ||||||||
ВСВГМ1ВХ13ФКМ02 | ||||||||
ВСВГМ1ВХ13ФТМ02 | ||||||||
2.5 | 0.08 | 0 | 15 | W | H | 3.8 | ВСВГМ1ВХ13ВКМС3 | |
ВСВГМ1ВХ13ВТМК3 | ||||||||
ВСВГМ1ВХ13В3МС3 | ||||||||
ВСВГМ1ВХ13ЭКМС3 | ||||||||
VSWGM1WH13ETMC3 | ||||||||
ВСВГМ1WH13E3MC3 | ||||||||
ВСВГМ1ВХ13ФКМС3 | ||||||||
VSWGM1WH13FTMC3 | ||||||||
3.0 | 0.1 | 0 | 10 | W | H | 3.8 | ВСВГМ1ВХ13ВКМ03 | |
ВСВГМ1ВХ13ВТМ03 | ||||||||
ВСВГМ1ВХ13В3М03 | ||||||||
ВСВГМ1ВХ13ЭКМ03 | ||||||||
ВСВГМ1ВХ13ЭТМ03 | ||||||||
ВСВГМ1ВХ13Э3М03 | ||||||||
ВСВГМ1ВХ13ФКМ03 | ||||||||
ВСВГМ1ВХ13ФТМ03 |
