| Актерский тип: | |
|---|---|
| Склоны: | |
| Тип резьбы: | |
| Кронштейн конца стержня: | |
| Стандартный ход : | |
| Максимум.технологичный ход: | |

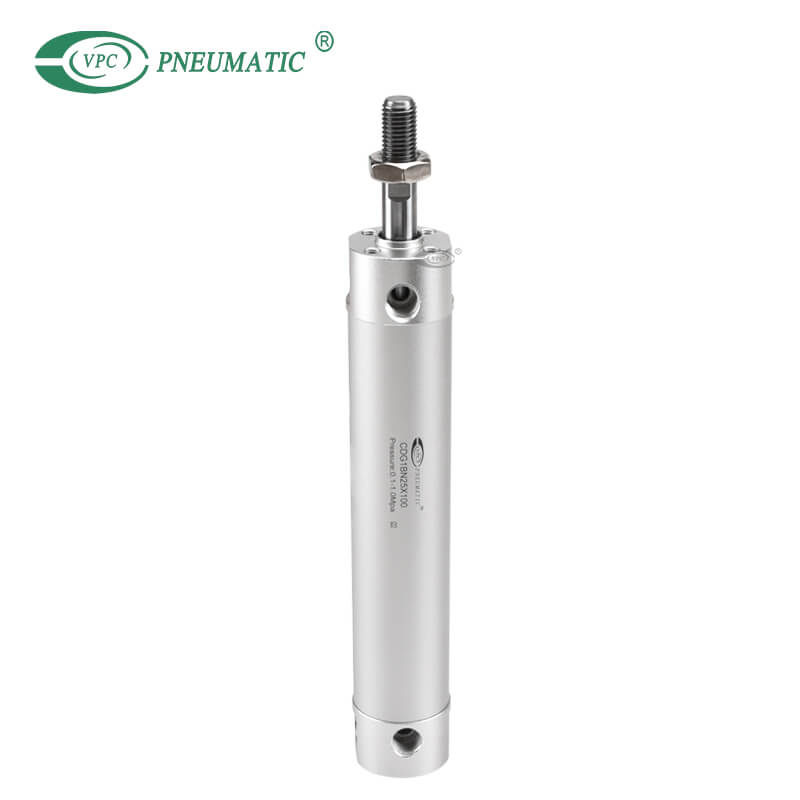

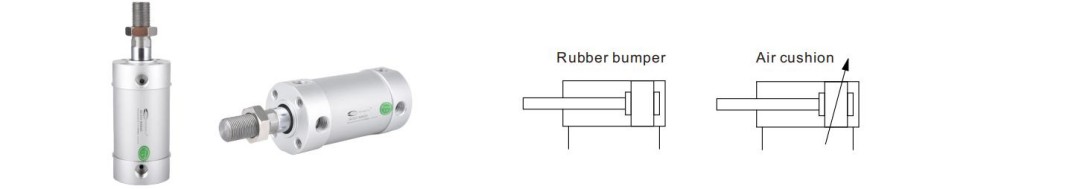

Описание продукта
1. Двойная актерская игра, конструкция однополосного стержня для надежной производительности автоматизации.
2. Влияние экструдированной алюминиевой трубки обеспечивает гладкую поверхность и стабильный ход.
3. Размеры отверстий: 20, 25, 32, 40, 50, 63, 80, 100 мм.
4. Женский конец стержня предоставлен в качестве стандарта.
5. Совместим с автоматическими переключателями, легкая тонкая регулировка положения переключателя.
6. Несколько параметров монтажного кронштейна для гибкой установки.
Спецификации продукта
| Размер отверстия (мм) | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | ||
| Актерский тип | Двойная игра, одиночный стержень | |||||||||
| Рабочая среда | Чистый воздух (фильтрация 40 мкм) | |||||||||
| Доказательство давления | 1,5 МПа | |||||||||
| Максимум рабочее давление | 1,0 МПа | |||||||||
| Мин рабочее давление | 0,05 МПа | |||||||||
| Рабочая температура | Без автоматического swtich: от -10 ℃ до 70 ℃ с автоматическим переключателем: от -10 ℃ до 60 ℃ (без замораживания) | |||||||||
| Скорость диапазона | От 50 до 1000 мм/с | От 50 до 700 мм/с | ||||||||
| Устойчивость к инсультам | До 1000 -й+1,4 мм, до 1500 -й+1,8 мм | |||||||||
| Подушка | Резиновый бампер, воздушная подушка | |||||||||
| Монтаж | Основная, базовая (без монтажа женской нить | |||||||||
| Допустимая кинетическая энергия (J) | Резиновый бампер | Конец мужского стержня | 0.28 | 0.41 | 0.66 | 1.2 | 2.00 | 3.40 | 5.90 | 9.90 |
| Женский конец стержня | 0.11 | 0.18 | 0.29 | 0.52 | 0.91 | 1.54 | 2.71 | 4.54 | ||
| Воздушная подушка | Конец мужского стержня | R: 0,35 H: 0,42 | R: 0,56 H: 0,65 | 0.91 | 1.80 | 3.40 | 4.90 | 11.80 | 16.70 | |
| Женский конец стержня | 0.28 | 0.28 | 0.29 | 0.52 | 0.91 | 1.54 | 2.71 | 4.54 | ||
*1) не включает количество изменения бампера.
*2) Размеры цилиндров Ø80 и Ø100 не имеют базового (с женской нитью, монтажного монтажа), стержней и типов головы. Типы размеров цилиндров, фланца, фланца и Clevis от φ20 до φ63 не имеют монтажной нитью, монтажного в туалете. Управлять цилиндром в пределах допустимой кинетической энергии.
*3) R: Сторона стержня, h: сторона головы.

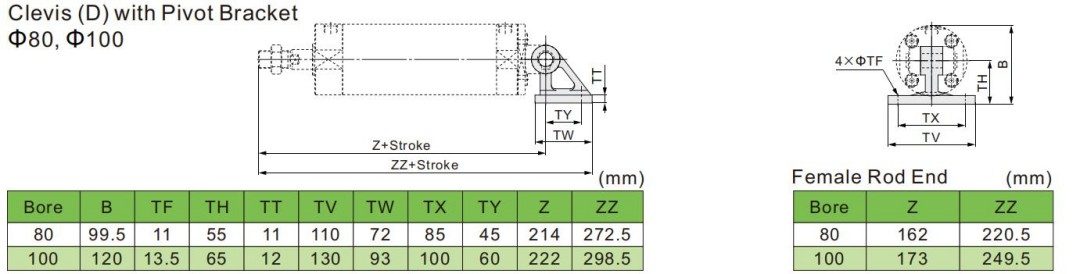

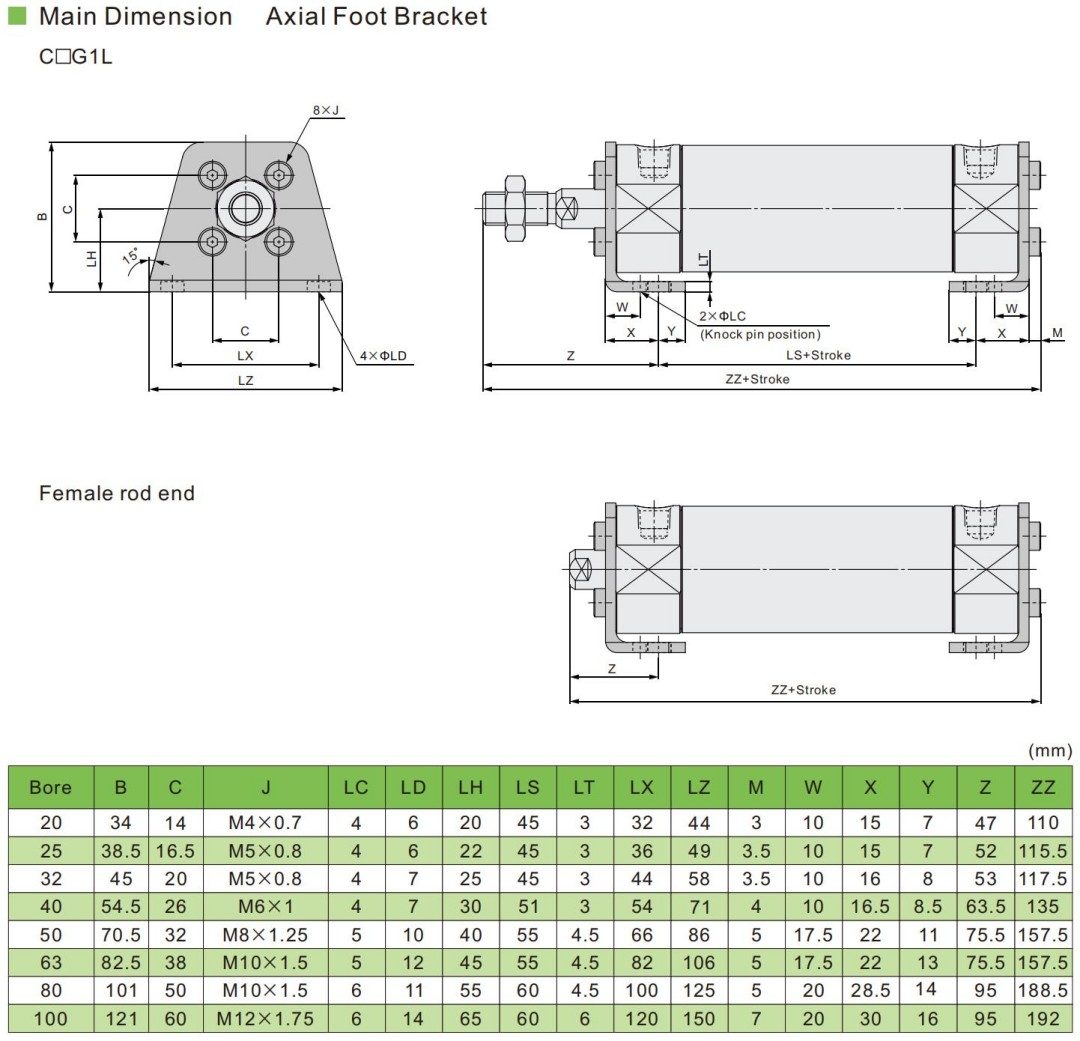

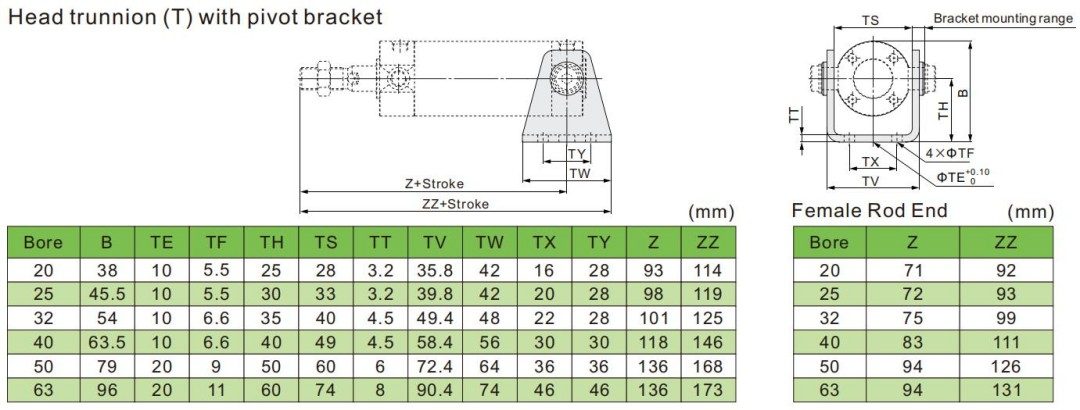

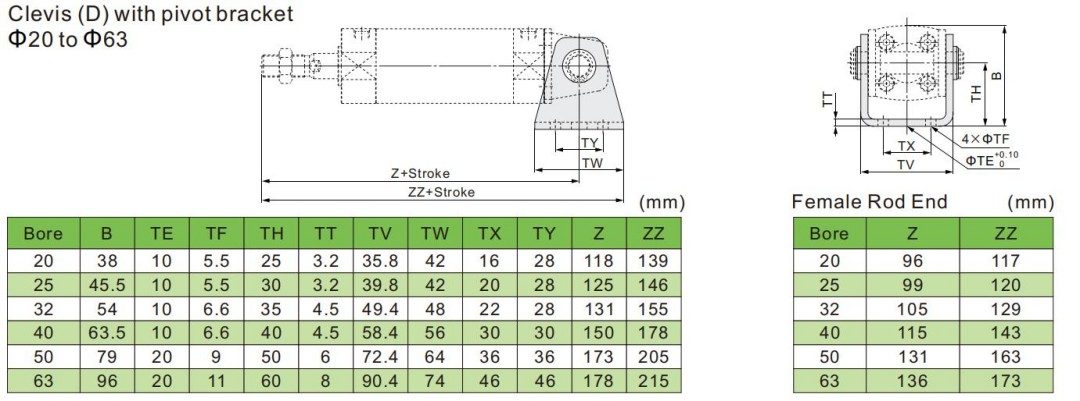

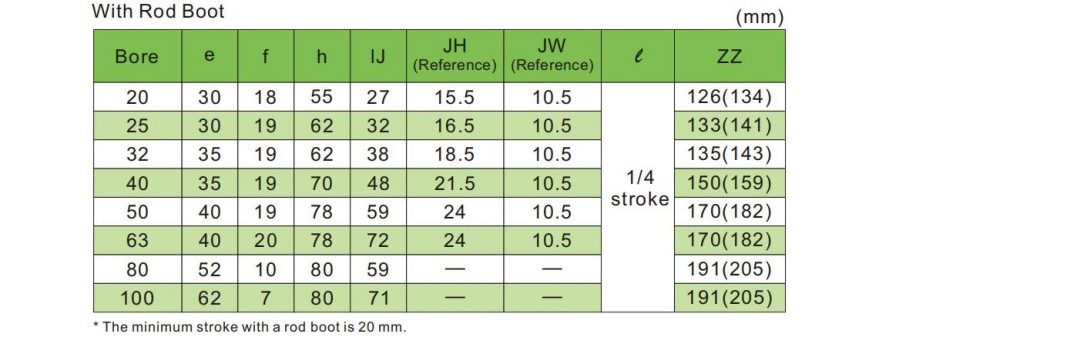

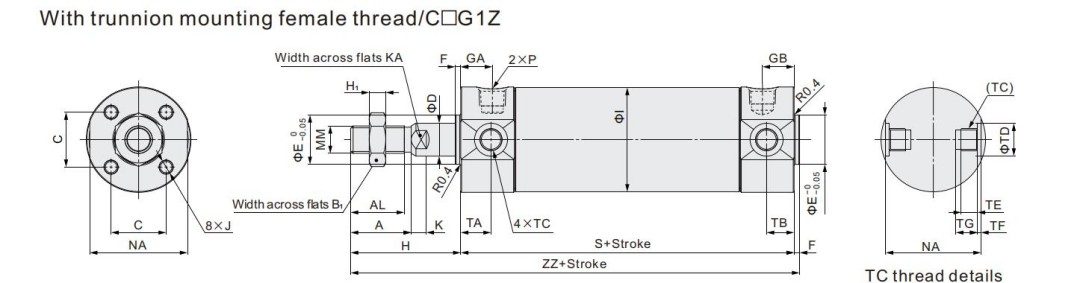

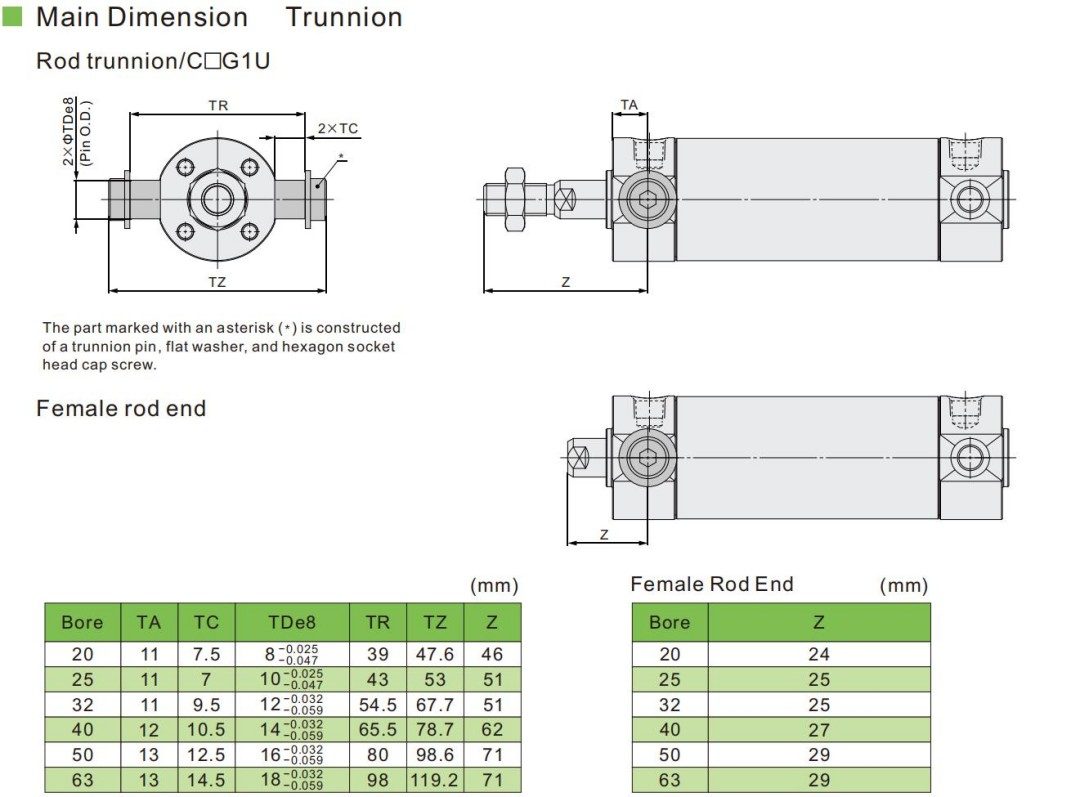

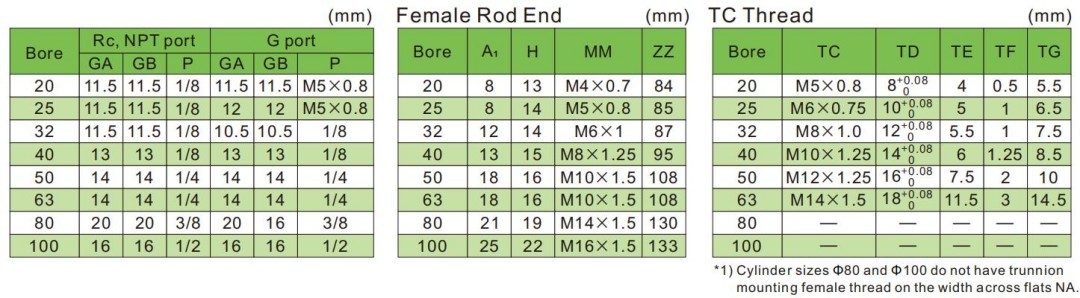

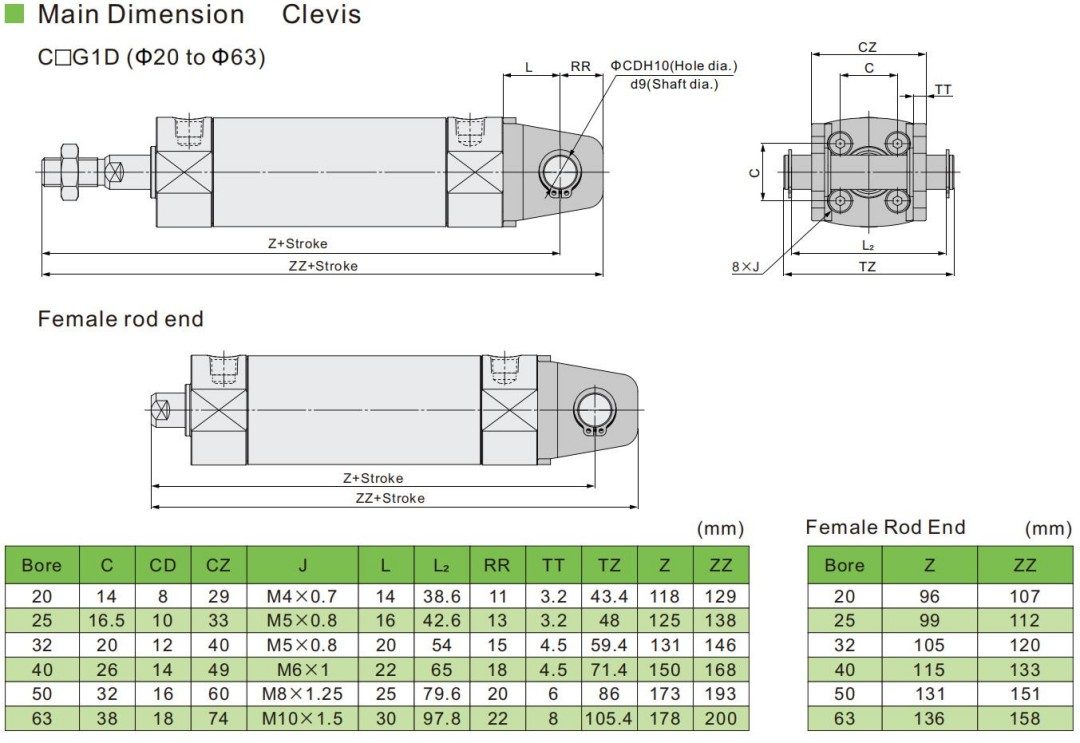

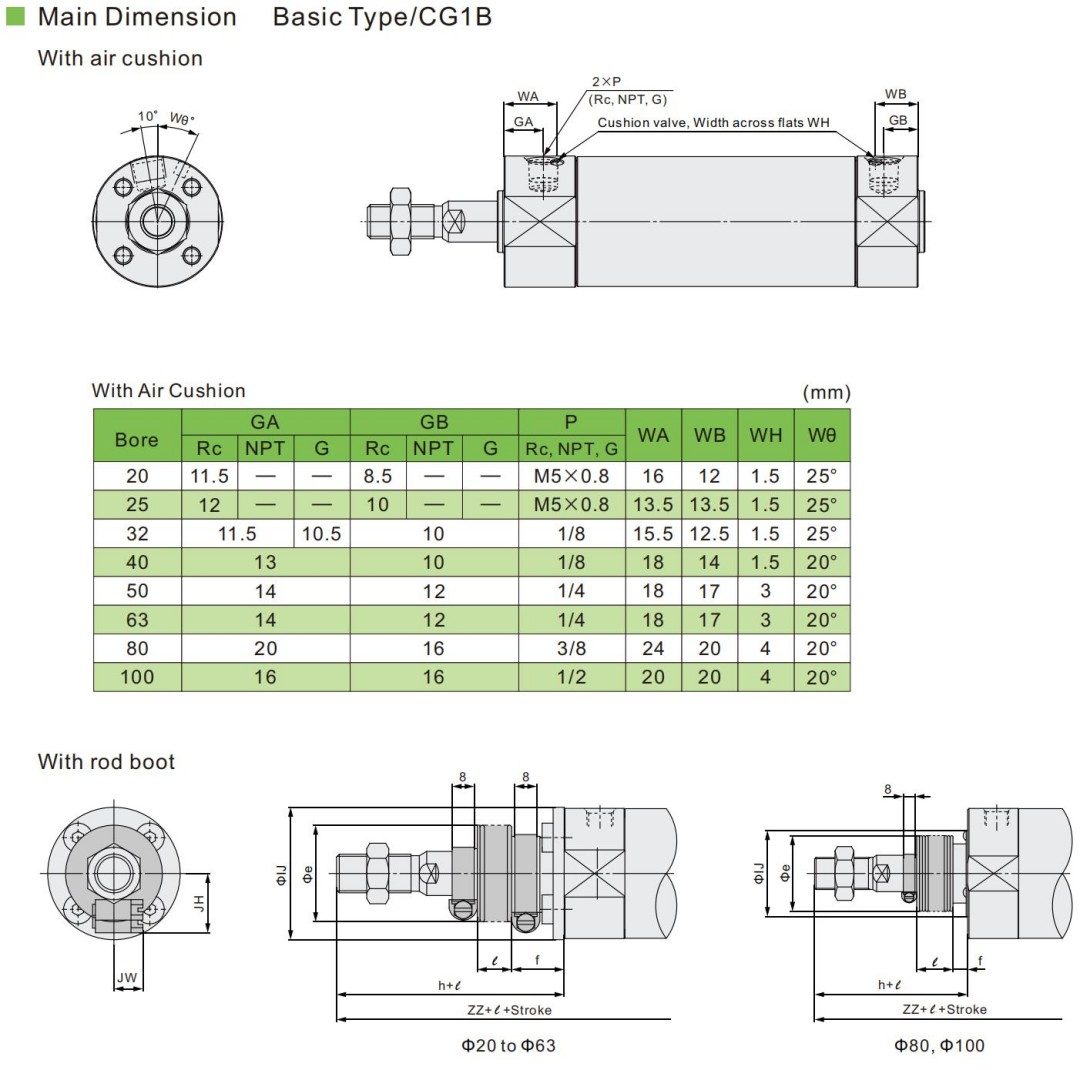

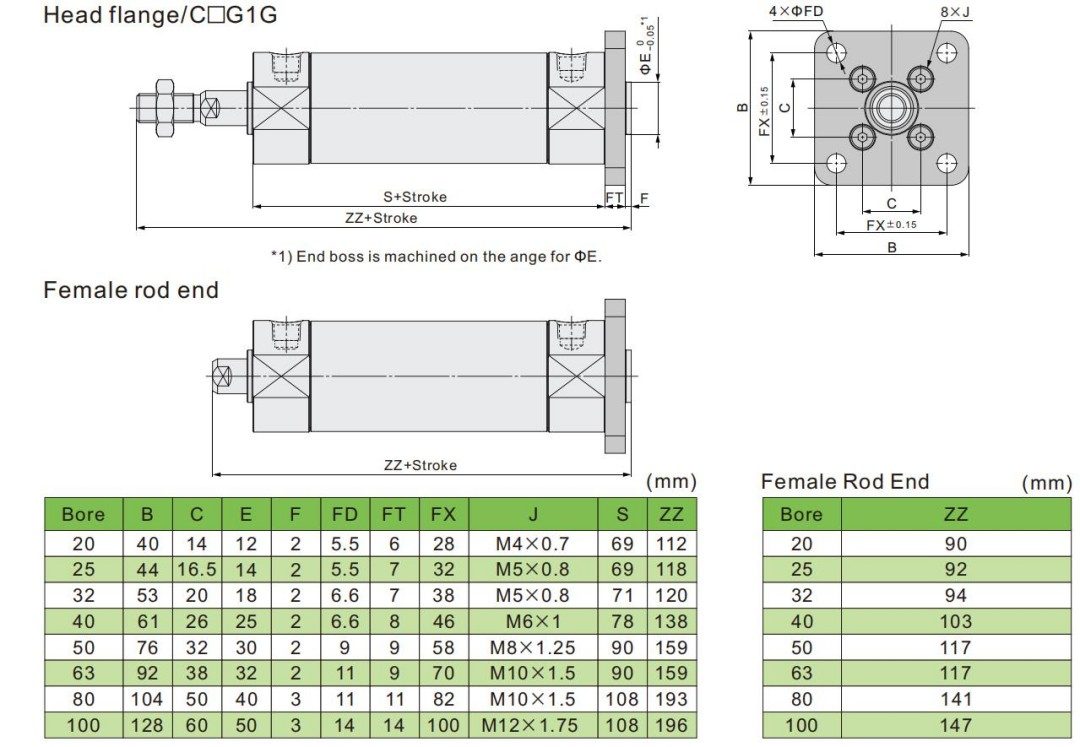

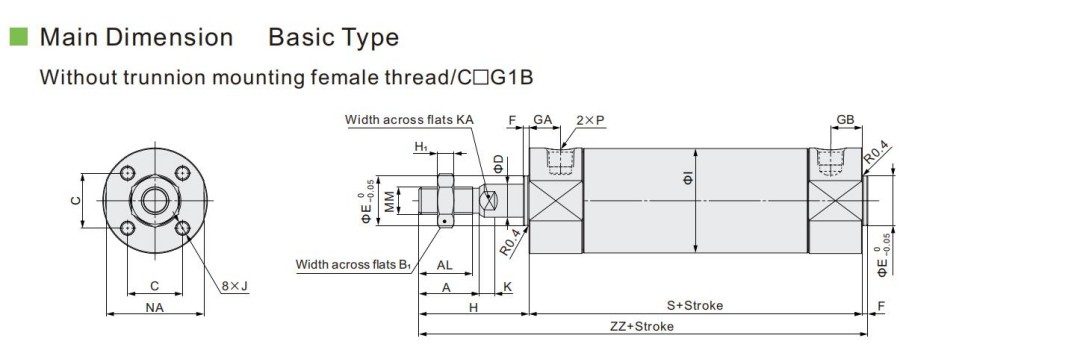

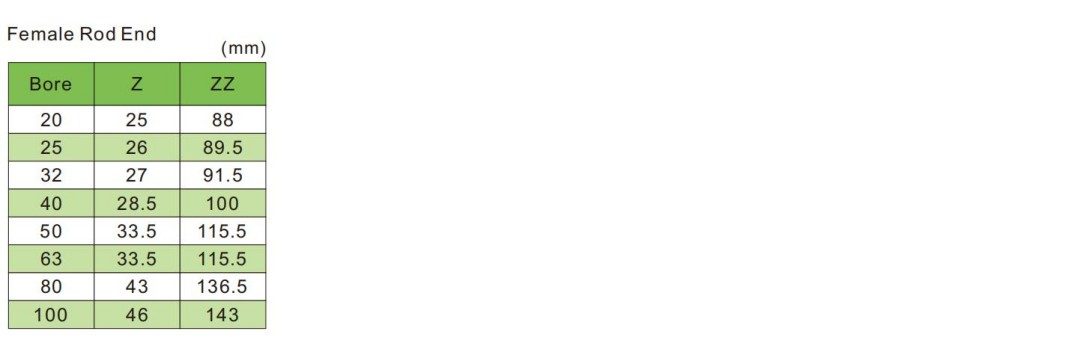

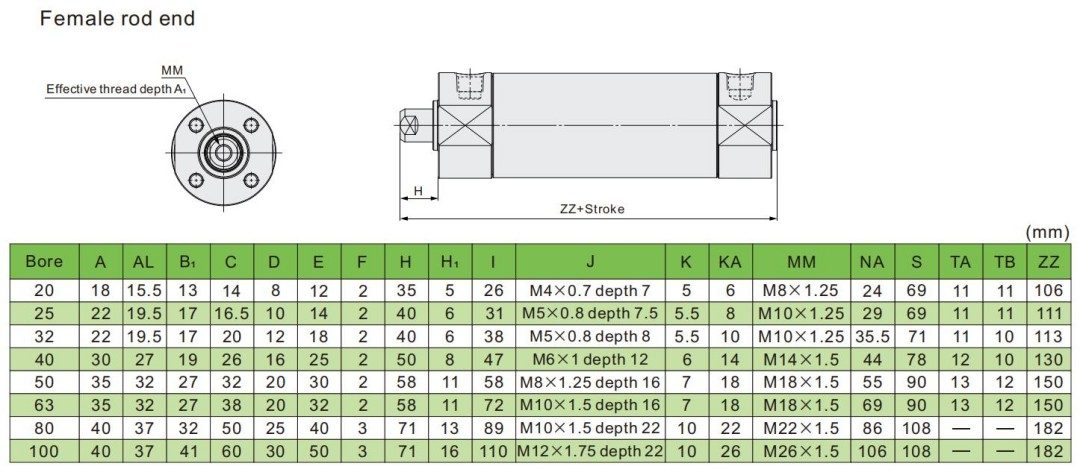

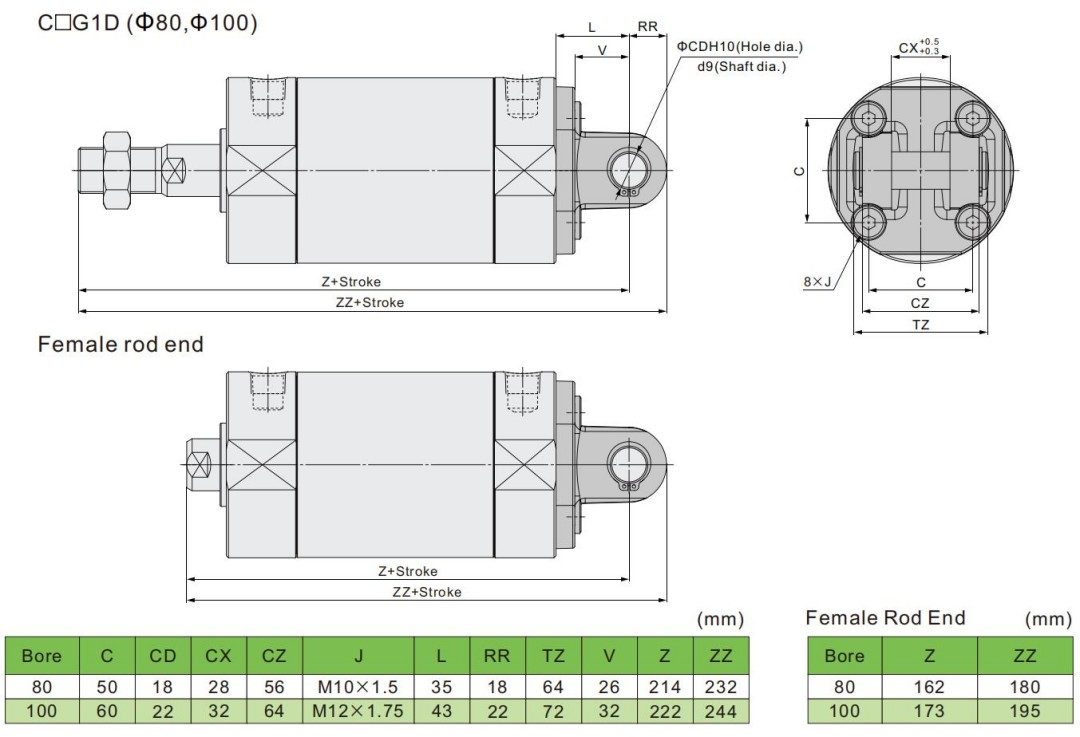

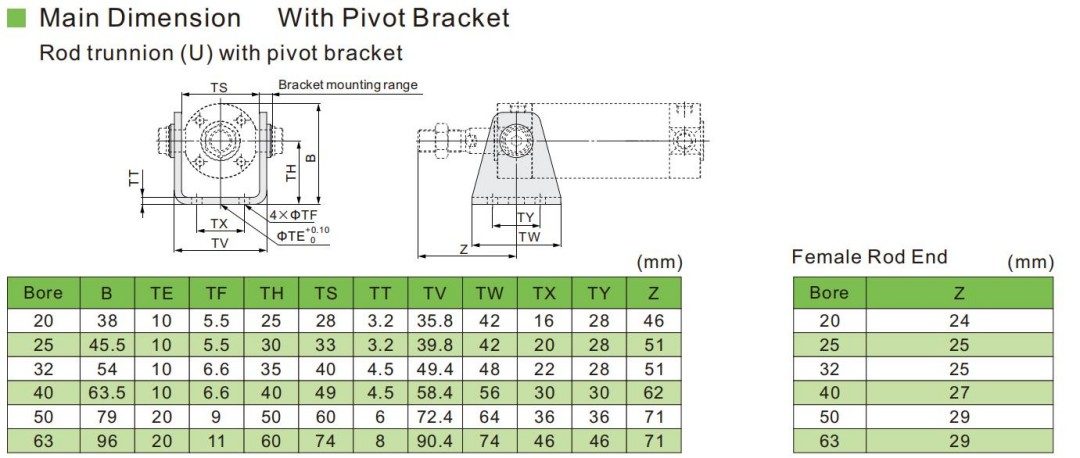

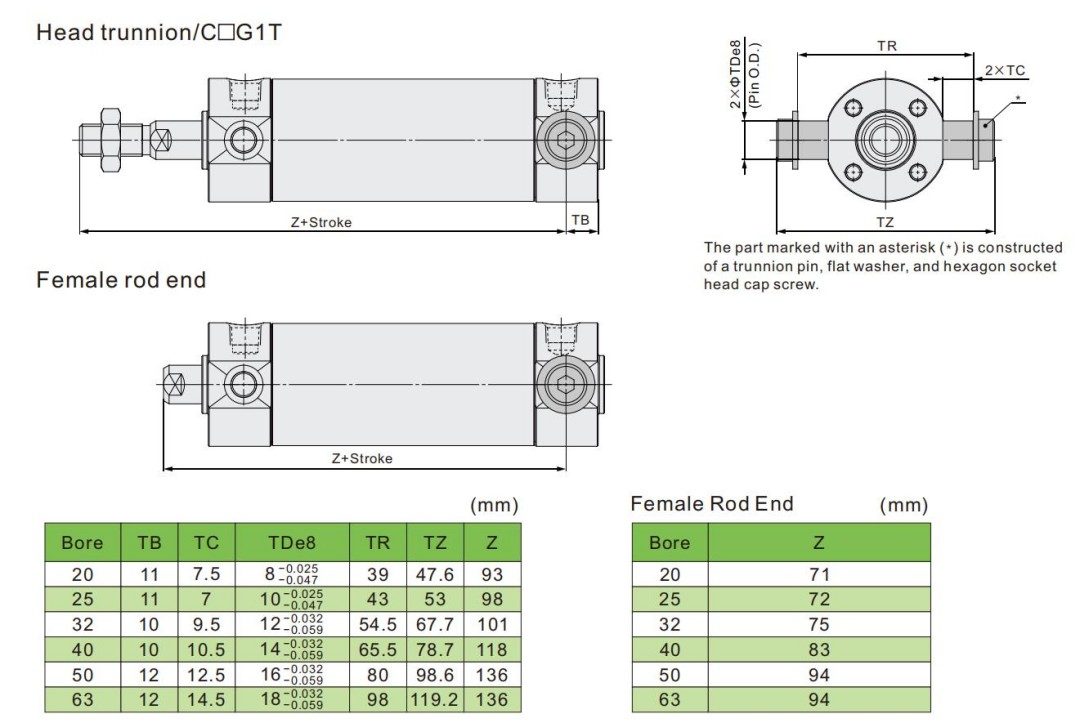

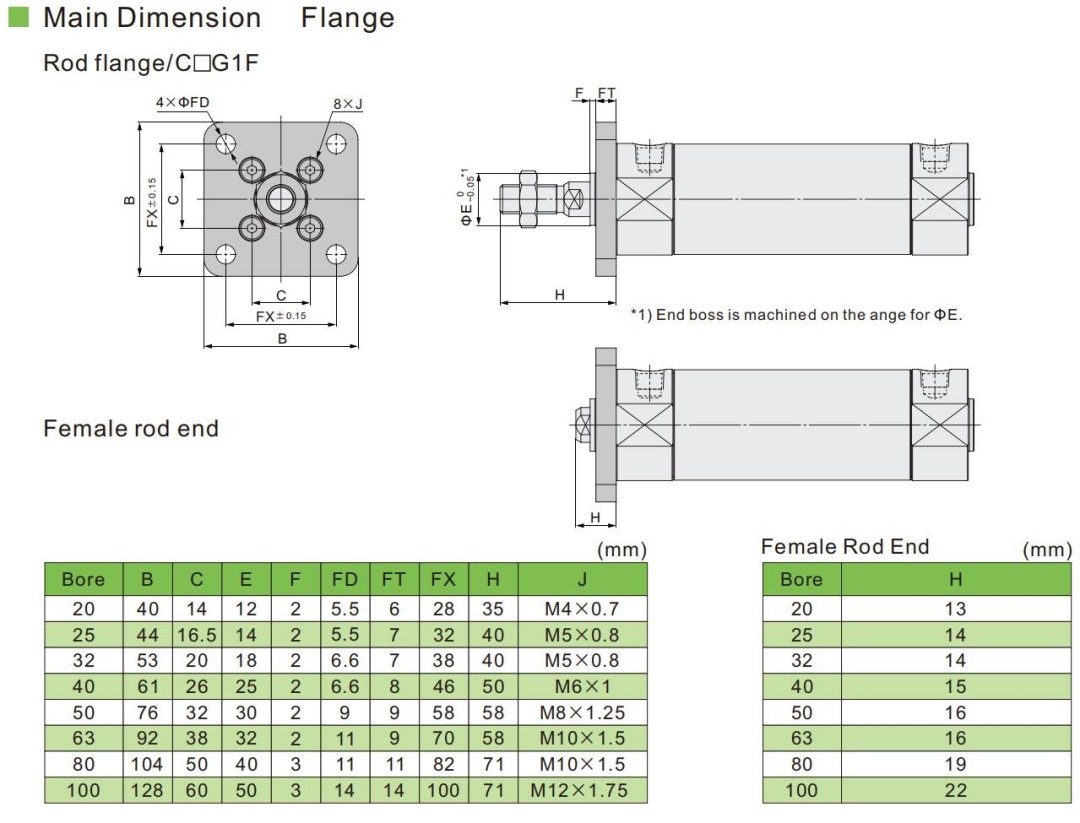

Основные измерения
