| Диапазоны отверстий: | |
|---|---|
| Диапазон инсульта: | |
| Максимум.Стандартный ход: | |
| Максимум.Инсульт: | |

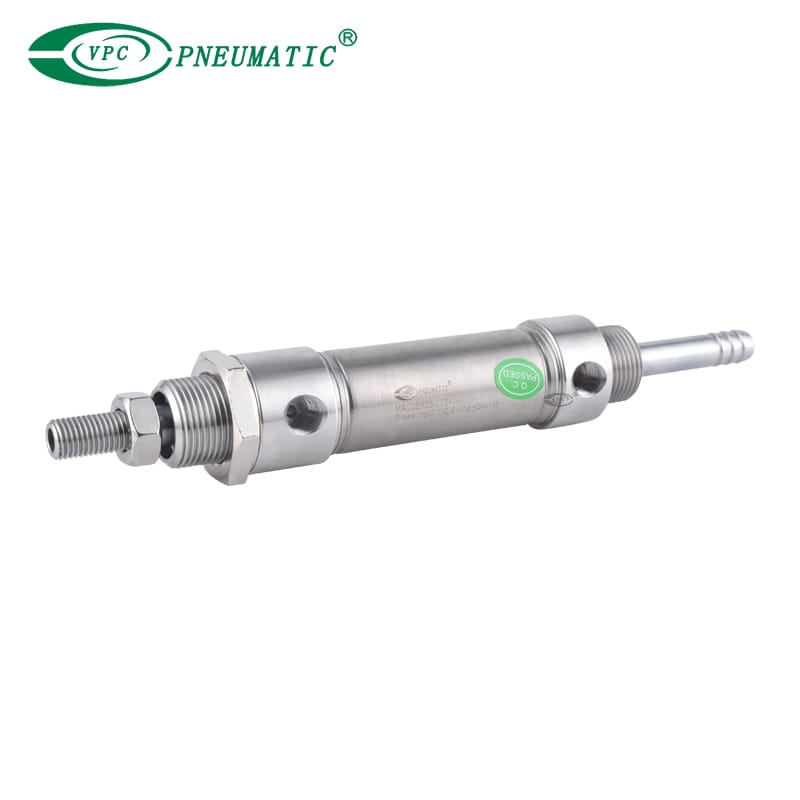

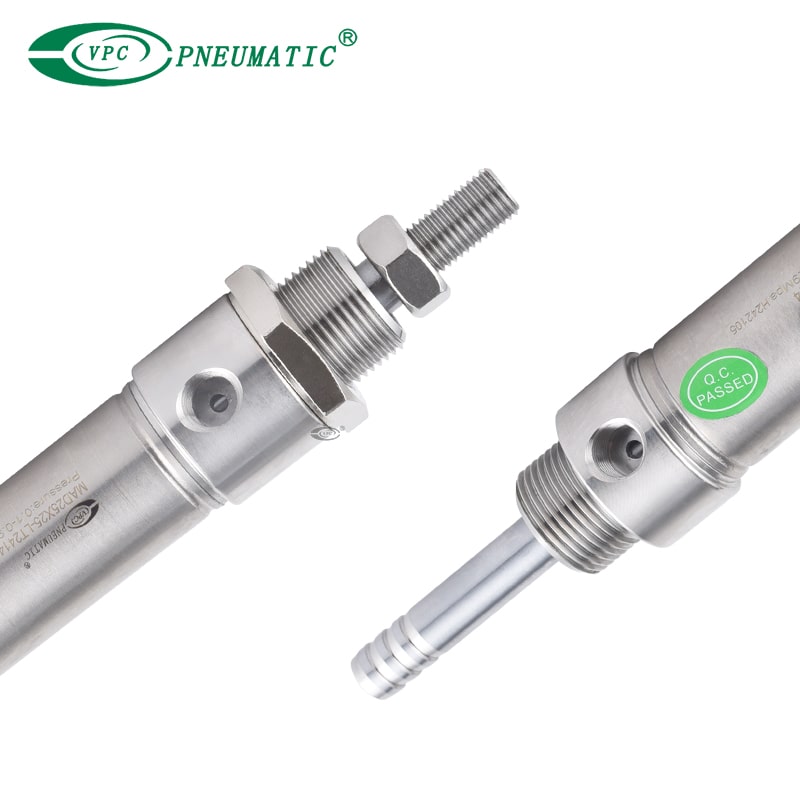

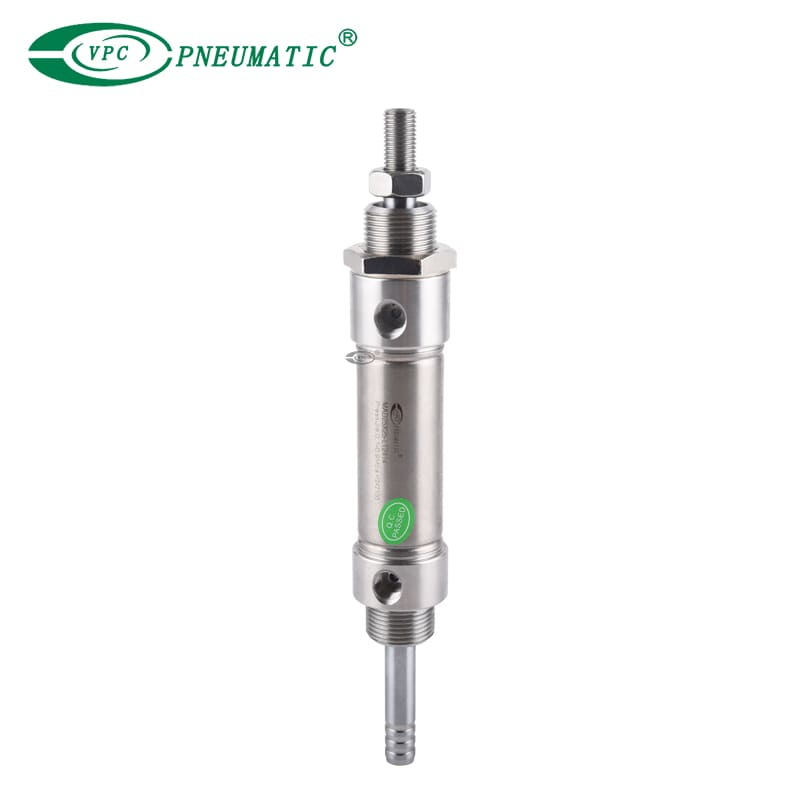

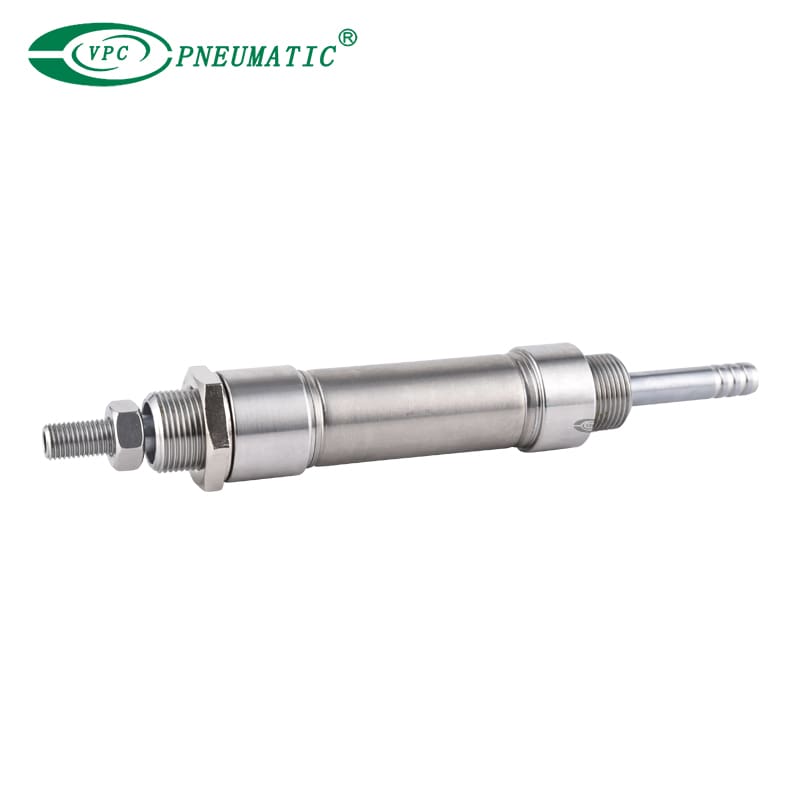

Описание продукта
1. Компактный дизайн: миниатюрная площадь для ограниченных космических приложений.
2. Строительство нержавеющей стали: долговечная, устойчивая к коррозии сборка идеально подходит для требовательной и гигиенической среды.
3. Двойная игра, двойной стержень: обеспечивает двунаправленную силу и сбалансированное действие для универсальных применений.
4. Высокая точность и повторяемость: обеспечивает точную, последовательную производительность в высокочастотных операциях.
5. Легкий и надежный: маленький, но прочный, предлагающий высокую операционную надежность.
Спецификации продукта
| Заглушка (мм) | 16 | 20 | 25 | 32 | 40 | 50 | 63 | |
Тип горы | MSA MTA | Одиночная актерская игра | - | |||||
| MA Mad Maj | Двойная игра | - | ||||||
| Марта | - | Двойная игра | ||||||
| Mac Macd Macj | - | Двойная игра с подушкой | ||||||
| Рабочая среда | Чистый воздух (фильтрация 40 мкм) | |||||||
| Рабочее давление | Двойная игра | От 0,1 до 1,0 МПа | ||||||
| Одиночная актерская игра | От 0,2 до 1,0 МПа | |||||||
| Гарантированное давление | 1,5 МПа | |||||||
| Рабочая температура | -20 до 70 ℃ | |||||||
| Скорость диапазона | Двойная игра: от 30 до 500 мм /с. | |||||||
| Устойчивость к инсультам | Инсульт 150+1,0 хода> 150+1,4 0 0 | |||||||
| Тип подушки | MAC MACD Series: Регулируемая подушка Другие серии: бампер | |||||||
| Размер порта | M5x0.8 | G1/8 | G1/4 | |||||
Основные измерения
FAQ
Q1 Какой стандарт ISO для пневматического цилиндра?
Стандарт цилиндра ISO 6432 относится к размерам основного продукта и размеру цилиндра при применении монтажных и аксессуаров.
Q2. Что такое размер хода в пневматическом цилиндре?
Цилиндры доступны в отверстиях 16, 20, 25, 32, 40, 50 и 63 мм, с длиной хода от 25 мм до 500 мм. Цилиндры с одним действием с возвращением пружины в направлении втягивания доступны в длине хода до 40 мм.
Q3 Как мне повысить давление в моем пневматическом цилиндре?
Другой способ увеличить или уменьшить силы, генерируемые цилиндром, - выбрать цилиндр с более значительным (большей силой) или меньшим (менее силой) диаметром. Помните, чем больше диаметр, тем больше площадь поверхности поршня и чем больше давление.
Q4 Как отрегулировать скорость воздушного цилиндра?
Когда поршень цилиндра простирается, воздух позади него сжимается, потому что воздух не может легко убежать. Когда вы затягиваете винт управления потоком, движение поршня замедляется, потому что воздух еще больше ограничен. Контролирует скорость цилиндра или ограничивает воздушный поток. Просто поверните клапан иглы, чтобы отрегулировать скорость воздуха.
Q5 Как вычислять силу пневматического цилиндра?
Используйте диаметр цилиндра (D), чтобы вычислить рабочую область цилиндра (A), которая является a = π × D² / 4.
Определите рабочее давление (P) внутри цилиндра.
Умножьте давление (P) на область (A). Таким образом, вы рассчитываете теорию пневматических цилиндров.
◆ Калькулятор силы пневматического цилиндра
Q6 Вы продаете комплекты для ремонта пневматического цилиндра?
Да, мы продаем все типы комплектов по ремонту цилиндров и других аксессуаров. Пожалуйста, свяжитесь с нами, если вам это нужно.
