| Диапазоны отверстий: | |
|---|---|
| Диапазон инсульта: | |
| Максимум.Стандартный ход: | |
| Максимум.Инсульт: | |

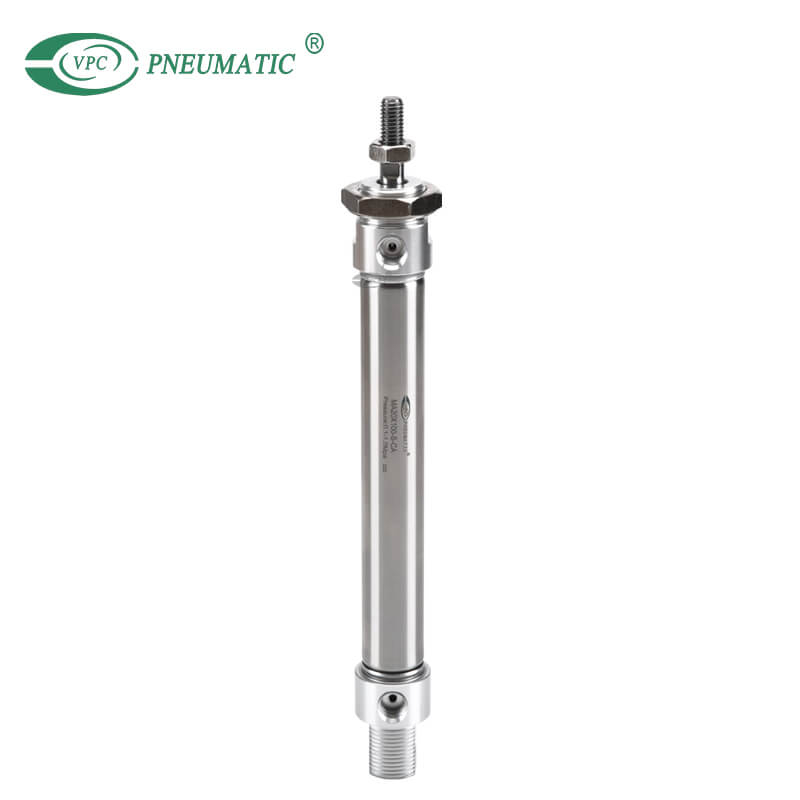

Описание продукта
1. Поршень имеет гетерогенную конструкцию двустороннего уплотнения. Он имеет компактные размеры и имеет функцию резервирования смазки.
2. Передняя крышка имеет фиксированный бампер, который может уменьшить воздействие изменения направления вращения цилиндра.
3. Имеется несколько режимов задней крышки, что делает установку цилиндра более удобной.
4. Передняя и задняя крышки, а также блок из нержавеющей стали имеют клепаную прокатную конструкцию, обеспечивающую надежное соединение.
5. Корпус цилиндра имеет трубку из нержавеющей стали высокой точности, обеспечивающую высокую прочность и устойчивость к коррозии.
6. На имеются цилиндры и монтажные принадлежности с различными характеристиками . ваш выбор
Промышленные приложения
1. Упаковка для пищевых продуктов и напитков: устойчива к мытью и воздействию слабых агрессивных сред.
2. Оборудование для сборки текстиля и легкой промышленности: Высокоскоростное реагирование ткацких и сортировочных линий.
3. Производство медицинского оборудования: чистое, компактное и высоконадежное.
Спецификации продукта
| Заглушка (мм) | 16 | 20 | 25 | 32 | 40 | 50 | 63 | |
Тип крепления | МСА МТА | Одиночная актерская игра | - | |||||
| МА МАД МАДЖ | Двойная игра | - | ||||||
| МАР | - | Двойная игра | ||||||
| MAC MACD MACJ | - | Двойного действия с подушкой | ||||||
| Рабочая среда | Чистый воздух (фильтрация 40 мкм) | |||||||
| Рабочее давление | Двойная игра | от 0,1 до 1,0 МПа | ||||||
| Одиночная актерская игра | от 0,2 до 1,0 МПа | |||||||
| Гарантированное давление | 1,5 МПа | |||||||
| Рабочая температура | -20 до 70 ℃ | |||||||
| Скорость диапазона | Двойная игра: от 30 до 500 мм /с. | |||||||
| Устойчивость к инсультам | Ход<150+1,0 Ход>150+1,4 0 0 | |||||||
| Тип подушки | MAC MACD Серия MACJ: Регулируемая подушка Другие серии: Бампер | |||||||
| Размер порта | M5x0.8 | G1/8 | G1/4 | |||||
Основные измерения
FAQ
Вопрос 1. Каков стандарт ISO для пневматических цилиндров?
Стандарт цилиндра ISO 6432 относится к размерам базового продукта и размеру цилиндра с применением креплений и аксессуаров.
Q2. Что такое размер хода в пневматическом цилиндре?
Цилиндры доступны с диаметром цилиндра 16, 20, 25, 32, 40, 50 и 63 мм, с длиной хода от 25 мм до 500 мм. Цилиндры одностороннего действия с пружинным возвратом в направлении втягивания доступны с длиной хода до 40 мм.
Q3 Как мне повысить давление в моем пневматическом цилиндре?
Другим способом увеличения или уменьшения сил, генерируемых цилиндром, является выбор цилиндра с более значительным (большей силой) или меньшим (менее силой) диаметром. Помните, чем больше диаметр, тем больше площадь поверхности поршня и чем больше давление.
Q4 Как отрегулировать скорость воздушного цилиндра?
Когда поршень цилиндра простирается, воздух позади него сжимается, потому что воздух не может легко убежать. Когда вы затягиваете винт управления потоком, движение поршня замедляется, потому что воздух еще больше ограничен. Контролирует скорость цилиндра или ограничивает воздушный поток. Просто поверните клапан иглы, чтобы отрегулировать скорость воздуха.
Вопрос 5. Как рассчитать силу пневматического цилиндра?
Используйте диаметр цилиндра (d), чтобы вычислить рабочую площадь цилиндра (A), которая равна A = π × d²/4.
Определите рабочее давление (P) внутри цилиндра.
Умножьте давление (Р) на площадь (А). Таким образом, вы рассчитываете силу толкания теории пневматических цилиндров (F), F = P × A.
◆ Калькулятор силы пневматического цилиндра
Вопрос 6. Вы продаете комплекты для ремонта пневмоцилиндров?
Да, мы продаем все типы комплектов по ремонту цилиндров и других аксессуаров. Пожалуйста, свяжитесь с нами, если вам это нужно.
