| Действующий тип: | |
|---|---|
| Диапазоны отверстий: | |
| Диапазон инсульта : | |
| Макс.стандартный ход: | |
| Максимум.Инсульт: | |
| Качественная гарантия: | |
Описание продукта

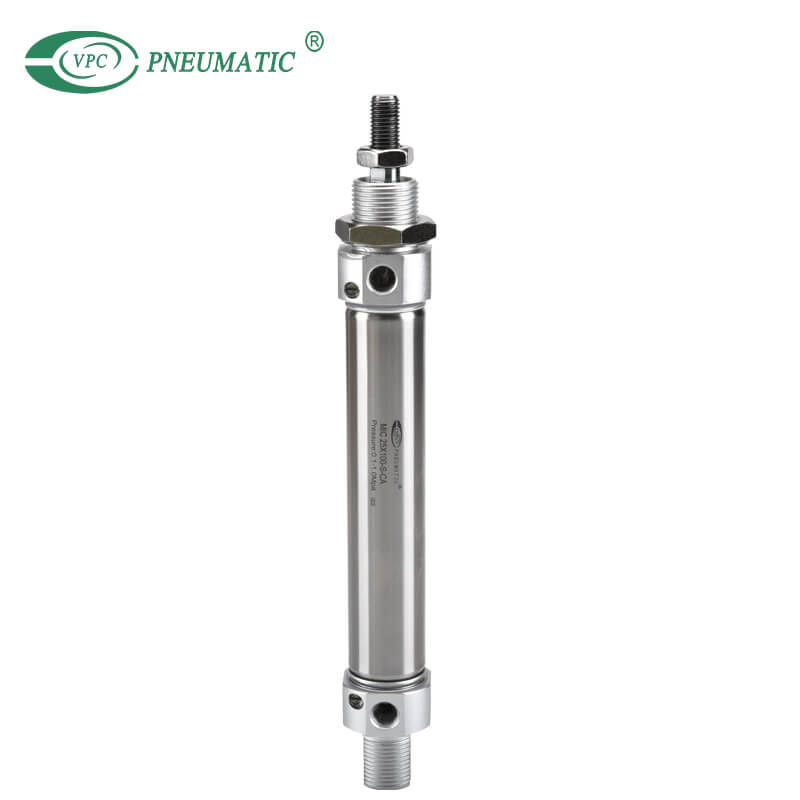

Трубка из нержавеющей стали серии MI, пневматические цилиндры доступны с диаметром отверстия 16 и 40 мм и длиной хода от 10 мм до 500 мм.Доступны 3 типа крепления для универсальности.Автоматические выключатели доступны для монтажа на ленту и на рейку.
1. В соответствии со стандартом ISO6432.
2. Передняя и задняя крышки имеют фиксированный бампер, который может уменьшить влияние изменения направления цилиндра.
3. Есть несколько видов задней крышки, что делает установку цилиндра более удобной.
4. Передняя и задняя крышки и блок из нержавеющей стали имеют заклепочную конструкцию, обеспечивающую надежное соединение.
5. Шток поршня и корпус цилиндра из нержавеющей стали позволяют цилиндру адаптироваться к общей рабочей среде с коррозионной активностью.
6. Имеются цилиндры и аксессуары с несколькими спецификациями для установки на ваш выбор.
характеристики продукта
| Отверстие (мм) | 8 | 10 | 12 | 16 | 20 | 25 | 32 | 40 | |

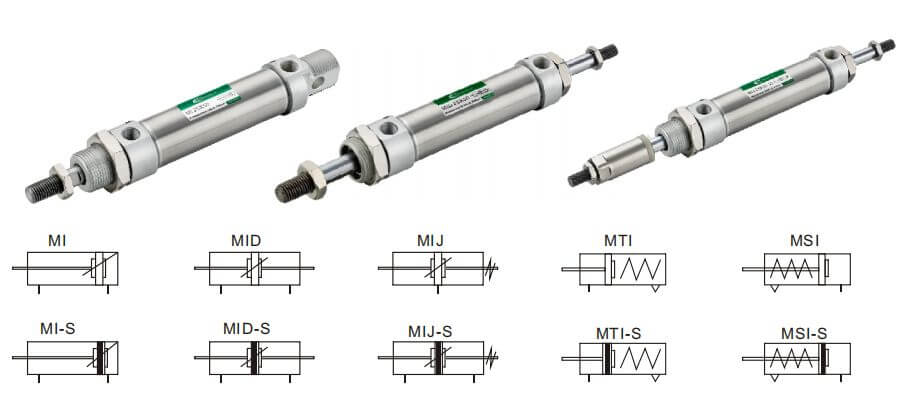

| Действующий тип | Двойного действия, одностороннее выдвижение пружины, одностороннее пружинное возвращение | ||||||||
| Рабочая среда | Чистый воздух (фильтрация 40 мкм) | ||||||||
| Диапазон давления | Двойное действие | от 0,05 до 0,7 МПа | |||||||
| Одностороннего действия | от 0,2 до 0,7 МПа | ||||||||
| Гарантированное давление | 1,5 МПа | ||||||||
| Рабочая температура | от -5 до 70 ℃ | ||||||||
| Диапазон скоростей | от 50 до 750 мм/с | ||||||||
Диванная подушка тип | Серия MIC: регулируемая подушка Другая серия: Противоударная серия | ||||||||
| Материал | Трубка из нержавеющей стали | ||||||||
| Размер порта | М5Х0,8 | G1/8 | G1/4 | ||||||

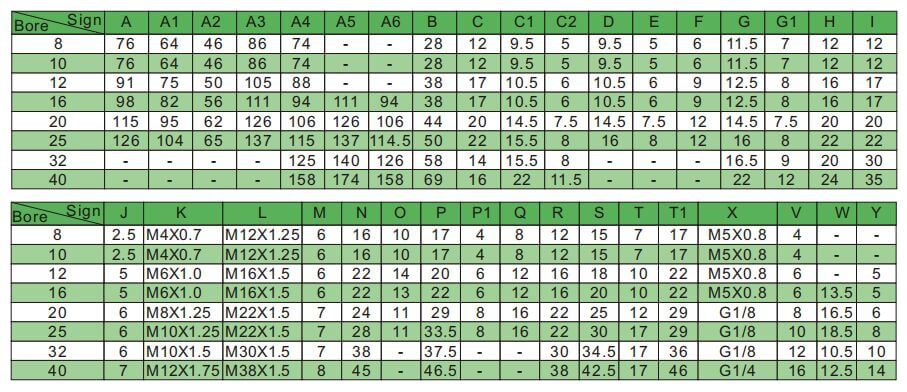

Основные размеры
Часто задаваемые вопросы о продукте
Q1.Что такое стандарт ISO для пневматического цилиндра?
Цилиндр ISO 6432 стандарт относится к размерам основного продукта и размеру цилиндра, когда применяются крепления и аксессуары.
Q2.Что такое ход поршня в пневматическом цилиндре?
Цилиндры доступны с отверстиями 8, 10, 12, 16, 20, 25, 32 и 40 мм, с длиной хода от 10 мм до 500 мм.Цилиндры одностороннего действия с пружинным возвратом в обратном направлении доступны с длиной хода до 40 мм.
Q3.Как увеличить давление в пневматическом цилиндре?
Другой способ увеличить или уменьшить силы, создаваемые цилиндром, состоит в том, чтобы выбрать цилиндр либо с более значительным (Большая сила), либо с меньшим (Меньшая сила) диаметром.Помните, чем больше диаметр, тем больше площадь поверхности поршня и тем больше давление.
Q4.Как регулировать скорость воздушного цилиндра?
Когда поршень цилиндра выдвигается, воздух позади него сжимается, потому что воздух не может легко выйти.Когда вы затягиваете винт управления потоком, движение поршня замедляется, потому что воздух еще больше ограничивается.Контролирует скорость цилиндра или ограничивает поток воздуха.Просто поверните игольчатый клапан, чтобы отрегулировать скорость воздуха.
Q5.Как рассчитать усилие пневматического цилиндра?
Используйте диаметр цилиндра (d) для расчета рабочей площади цилиндра (A), которая равна A = π × d² / 4.
Определить рабочее давление (Р) внутри цилиндра.
Умножьте давление (P) на площадь (A).Таким образом, вы вычисляете толкающую силу теории пневматических цилиндров (F), F = P × A.
◆ калькулятор усилия пневматического цилиндра
Q6.Вы продаете комплекты для ремонта пневмоцилиндров?
Да, мы продаем все виды комплектов для ремонта цилиндров и другие аксессуары.Пожалуйста, свяжитесь с нами, если вам это нужно.
