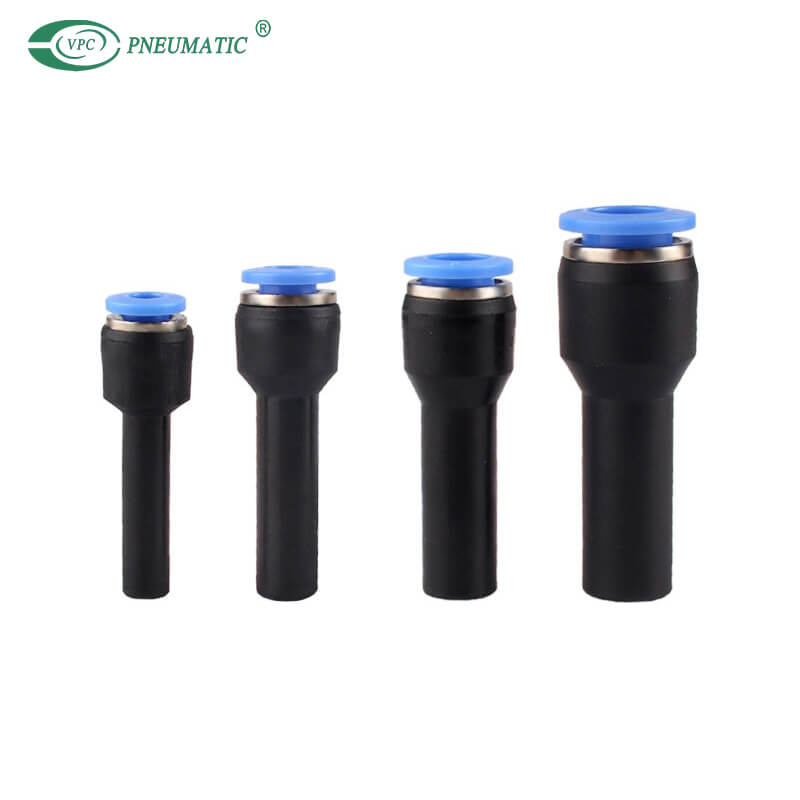

ВПГДЖ08-06
VPC Pneumatic
| Применимая трубка: | |
|---|---|
| Цвет тела: | |
| штат: | |
Описание продукта

■Размер трубки
| Трубка (метрическая) | Трубка (дюйм) | ||||||||||||
| Код | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 5/32 | 16 марта | 1/14 | 16 мая | 3/8 | 1/2 |
| Трубка снаружи | Ф4 | Ф6 | Ф8 | Ф10 | Ф12 | Ф14 | Ф16 | Ф5/32 | Ф3/16 | Ф1/14 | Ф5/16 | Ф3/8 | Ф1/2 |
■Нить
| Нить (Метрика) | ||||||||
| Код | М5 | М6 | М8 | М10 | М12 | М14 | М16 | М20 |
| Нить | М5×0,8 | М6×1,0 | М8×1,0 | М10×1,0 | М12×1,25 | М14×1,5 | М16×1,5 | М20×1,5 |
| 55°Резьба (П) | |||||
| Код | 01 | 02 | 03 | 04 | 06 |
| Нить | Р1/8 | Р1/4 | Р3/8 | Р1/2 | Р3/4 |
| 55°Резьба (G) | |||||
| Код | G01 | G02 | G03 | G04 | G06 |
| Нить | G1/8 | Г1/4 | G3/8 | Г1/2 | G3/4 |
| Нить (УНФ) | НАС Резьба 60° | |||||
| Код | U10 | 01Н | 02Н | 03Н | 04Н | 06Н |
| Нить | 10-32УНФ | НПТ1/8 | НПТ1/4 | НПТ3/8 | НПТ1/2 | НПТ3/4 |
характеристики продукта
| Модель (ФД - ФД2) | ||
| Трубка(метрическая)-Трубка(метрическая) | Трубка (метрическая система)-Трубка (дюймы) | Трубка (дюймы)-Трубка (дюймы) |
| ВПГДЖ06-04 | ВПГДЖ08-1/4 | ВПГJ1/4-5/32 |
| ВПГДЖ08-04 | ВПГДЖ10-1/4 | ВПГДЖ5/16-5/32 |
| ВПГДЖ08-06 | ВПГДЖ10-5/16 | ВПГДЖ5/16-1/4 |
| ВПГДЖ10-06 | ВПГДЖ12-1/4 | ВПГJ3/8-1/4 |
| ВПГДЖ10-08 | ВПГЖ12-5/16 | ВПГJ3/8-5/16 |
| ВПГДЖ12-06 | - | ВПГJ1/2-1/4 |
| ВПГДЖ12-08 | - | ВПГJ1/2-5/16 |
| ВПГДЖ12-10 | - | ВПГJ1/2-3/8 |
