| Материал тела: | |
|---|---|
| Заседание: | |
| Диапазон инсульта: | |
| Качественная гарантия: | |
Описание продукта

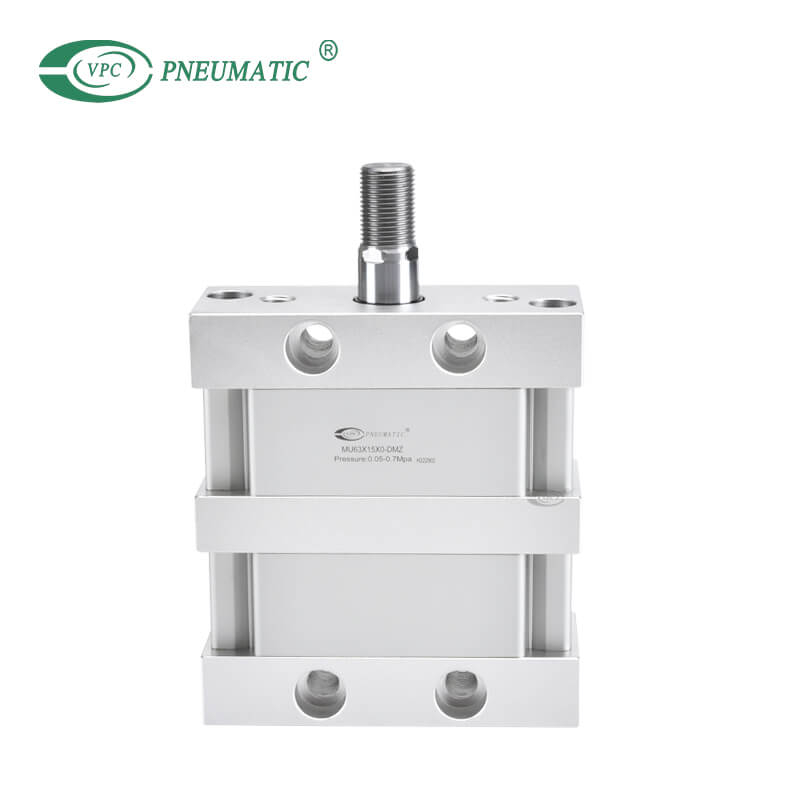

1. Цилиндр пластинчатого типа сверхкомпактная конструкция поршня овальной формы для предотвращения вращения и экономии места.
2. Возможен монтаж без кронштейнов.
3. По бокам корпуса цилиндра имеются пазы для магнитных переключателей, что удобно для установки индукционного переключателя.
4. Внутренний диаметр корпуса обрабатывается прокаткой с последующим твердым анодированием, что обеспечивает превосходную стойкость к истиранию и долговечность.
5. Уплотнение поршня имеет гетерогенную двустороннюю структуру уплотнения.Он имеет компактные размеры и функцию резервирования масла.
6. Ход до 300 мм.
7. Установка аксессуаров с различными характеристиками не является обязательной.
※ Цилиндры двойной силы и мультисилы настраиваются по индивидуальному заказу.
※ Если требуется встроенный магнитный цилиндр без автоматического переключателя, нет необходимости вводить символ автоматического переключателя.
Пример: MDUL32-30DZ
характеристики продукта
| Диаметр (мм) | 25 | 32 | 40 | 50 | 63 |
| Рабочая среда | Воздух | ||||
| Тип актерского мастерства | Двойного действия, одинарный стержень | ||||
| Гарантированное давление | 1,05 МПа | ||||
| Макс.Рабочее давление | 0,7 МПа | ||||
| Мини.Рабочее давление | 0,05 МПа | ||||
| Рабочая температура | от -10 до 60 ℃ | ||||
| Смазка | Не требуется (без смазки) | ||||
| Скорость поршня | от 50 до 500 мм/с | ||||
| Толерантность к инсульту | +1,4 0 | ||||
| Тип подушки | Резиновый бампер | ||||
| Монтаж | Ножка, фланец штока, фланец головки, одинарная скоба, двойная скоба | ||||
| Конфигурация конца стержня | Наружная резьба на конце стержня, внутренняя резьба на конце стержня | ||||
| Допустимый вращающий момент | 0,25 Н·м | 0,55 Н·м | 1,25 Н·м | 2,0 Н·м | |
| Точность невращения стержня | ±1° | ±0,8° | ±0,5° | ||
| Размер (мм) | Стандартный ход (мм) | Макс.технологичный ход (мм) |
| 25, 32, 40, 50, 63 | 5, 10, 15, 20, 25, 30, 35, 40, 45, 50, 75, 100, 125, 150, 175, 200, 250, 300. | 300 |
※ Другие промежуточные ходы могут быть изготовлены после получения заказа.Пожалуйста, свяжитесь с ВПК.
※ Ходы длиной более 300 мм недоступны.
Основные размеры
(Н)
| Размер | Размер стержня (мм) | Направление работы | Площадь поршня (мм²) | Рабочее давление (МПа) | |||||
| 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | ||||
| 25 | 12 | ВНЕ | 491 | 98 | 147 | 196 | 246 | 295 | 344 |
| В | 378 | 76 | 113 | 151 | 189 | 227 | 265 | ||
| 32 | 14 | ВНЕ | 804 | 161 | 241 | 322 | 402 | 482 | 563 |
| В | 650 | 130 | 195 | 260 | 325 | 390 | 455 | ||
| 40 | 16 | ВНЕ | 1257 | 251 | 377 | 503 | 629 | 754 | 880 |
| В | 1056 | 211 | 317 | 422 | 528 | 634 | 739 | ||
| 50 | 20 | ВНЕ | 1963 | 393 | 589 | 785 | 982 | 1178 | 1374 |
| В | 1649 | 330 | 495 | 660 | 824 | 989 | 1154 | ||
| 63 | 20 | ВНЕ | 3117 | 623 | 935 | 1247 | 1559 | 1870 | 2182 |
| В | 2803 | 561 | 841 | 1121 | 1402 | 1682 | 1962 | ||
※ Примечание) Теоретическая мощность (Н) = Давление (МПа) × Площадь поршня (мм²)
Часто задаваемые вопросы о продукте
Вопрос 1: Как мне увеличить давление в пневматическом цилиндре?
Ответ: Другой способ увеличить или уменьшить силы, создаваемые цилиндром, — это выбрать цилиндр с более значительным (Большая сила) или меньшим (Меньшая сила) диаметром.Помните: чем больше диаметр, тем больше площадь поверхности поршня и тем больше давление.
В2: Как вы регулируете скорость воздушного цилиндра?
Ответ: Когда поршень цилиндра выдвигается, воздух за ним сжимается, поскольку воздух не может легко выйти.Когда вы затягиваете винт регулировки потока, движение поршня замедляется, поскольку воздух еще больше ограничивается.Контролирует скорость цилиндра или ограничивает поток воздуха.Просто поверните игольчатый клапан, чтобы отрегулировать скорость воздуха.
Вопрос 3: Какие существуют типы креплений пневматических цилиндров?
А: Пневматический цилиндр стили крепления.Существует три различных способа крепления главного цилиндра: фиксированное крепление по центральной линии, фиксированное крепление со смещением и фиксированное шарнирное крепление.
В4: вы продаете комплекты для ремонта пневматических цилиндров?
О: Да, мы продаем все типы комплектов для ремонта цилиндров и других аксессуаров.Пожалуйста, свяжитесь с нами, если они вам нужны.
