| Материал тела: | |
|---|---|
| Заседание: | |
| Диапазон инсульта: | |
| Качественная гарантия: | |
Описание продукта

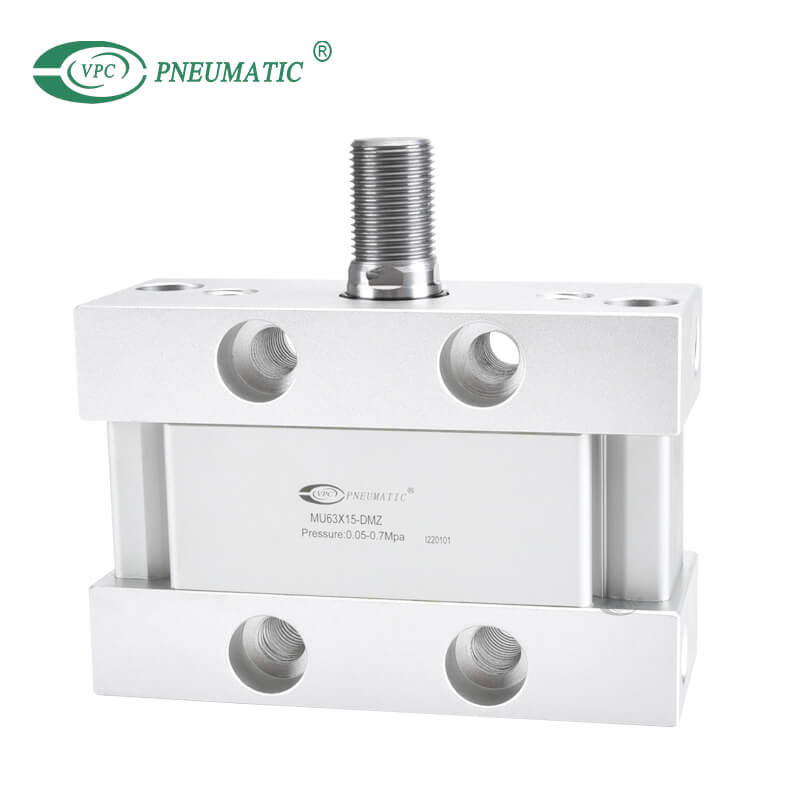

1. Цилиндр пластинчатого типа сверхкомпактная конструкция поршня овальной формы для предотвращения вращения и экономии места.
2. Возможен монтаж без кронштейнов.
3. По бокам корпуса цилиндра имеются пазы для магнитных переключателей, что удобно для установки индукционного переключателя.
4. Внутренний диаметр корпуса обрабатывается прокаткой с последующим твердым анодированием, что обеспечивает превосходную стойкость к истиранию и долговечность.
5. Уплотнение поршня имеет гетерогенную двустороннюю структуру уплотнения.Он имеет компактные размеры и функцию резервирования масла.
6. Ход до 300 мм.
7. Установка аксессуаров с различными характеристиками не является обязательной.
※ Цилиндры двойной силы и мультисилы настраиваются по индивидуальному заказу.
※ Если требуется встроенный магнитный цилиндр без автоматического переключателя, нет необходимости вводить символ автоматического переключателя.
Пример: MDUL32-30DZ
характеристики продукта
| Диаметр (мм) | 25 | 32 | 40 | 50 | 63 |
| Рабочая среда | Воздух | ||||
| Тип актерского мастерства | Двойного действия, одинарный стержень | ||||
| Гарантированное давление | 1,05 МПа | ||||
| Макс.Рабочее давление | 0,7 МПа | ||||
| Мини.Рабочее давление | 0,05 МПа | ||||
| Рабочая температура | от -10 до 60 ℃ | ||||
| Смазка | Не требуется (без смазки) | ||||
| Скорость поршня | от 50 до 500 мм/с | ||||
| Толерантность к инсульту | +1,4 0 | ||||
| Тип подушки | Резиновый бампер | ||||
| Монтаж | Ножка, фланец штока, фланец головки, одинарная скоба, двойная скоба | ||||
| Конфигурация конца стержня | Наружная резьба на конце стержня, внутренняя резьба на конце стержня | ||||
| Допустимый вращающий момент | 0,25 Н·м | 0,55 Н·м | 1,25 Н·м | 2,0 Н·м | |
| Точность невращения стержня | ±1° | ±0,8° | ±0,5° | ||
| Размер (мм) | Стандартный ход (мм) | Макс.технологичный ход (мм) |
| 25, 32, 40, 50, 63 | 5, 10, 15, 20, 25, 30, 35, 40, 45, 50, 75, 100, 125, 150, 175, 200, 250, 300. | 300 |
※ Другие промежуточные ходы могут быть изготовлены после получения заказа.Пожалуйста, свяжитесь с ВПК.
※ Ходы длиной более 300 мм недоступны.
Основные размеры
(Н)
| Размер | Размер стержня (мм) | Направление работы | Площадь поршня (мм²) | Рабочее давление (МПа) | |||||
| 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | ||||
| 25 | 12 | ВНЕ | 491 | 98 | 147 | 196 | 246 | 295 | 344 |
| В | 378 | 76 | 113 | 151 | 189 | 227 | 265 | ||
| 32 | 14 | ВНЕ | 804 | 161 | 241 | 322 | 402 | 482 | 563 |
| В | 650 | 130 | 195 | 260 | 325 | 390 | 455 | ||
| 40 | 16 | ВНЕ | 1257 | 251 | 377 | 503 | 629 | 754 | 880 |
| В | 1056 | 211 | 317 | 422 | 528 | 634 | 739 | ||
| 50 | 20 | ВНЕ | 1963 | 393 | 589 | 785 | 982 | 1178 | 1374 |
| В | 1649 | 330 | 495 | 660 | 824 | 989 | 1154 | ||
| 63 | 20 | ВНЕ | 3117 | 623 | 935 | 1247 | 1559 | 1870 | 2182 |
| В | 2803 | 561 | 841 | 1121 | 1402 | 1682 | 1962 | ||
※ Примечание) Теоретическая мощность (Н) = Давление (МПа) × Площадь поршня (мм²)
Часто задаваемые вопросы о продукте
Вопрос 1: Что такое компактный цилиндр?
Ответ: Компактные пневматические цилиндры, также известные как короткоходовые цилиндры, предназначены для установки в ограниченном пространстве.Доступны версии одностороннего, двойного действия, магнитные, немагнитные и невращающиеся. Нажмите здесь, чтобы просмотреть различные компактные пневматические цилиндры..
В2: Как компактная работа цилиндра?
Пневмоцилиндр — механическое устройство, преобразующее энергию сжатого воздуха в возвратно-поступательное линейное движение.Цилиндр двойного действия использует сжатый воздух для перемещения поршня внутрь и наружу, а цилиндр одностороннего действия использует сжатый воздух для движения в одну сторону и возвратную пружину в другую.
Вопрос 3: Как повысить давление в пневмоцилиндре?
Ответ: Другой способ увеличить или уменьшить силы, создаваемые цилиндром, — это выбрать цилиндр более значительного (Большая сила) или меньшего (Меньшая сила) диаметра.Помните: чем больше диаметр, тем больше площадь поверхности поршня и тем больше давление.
Вопрос 4: Как регулировать скорость пневмоцилиндра?
Ответ: Когда поршень цилиндра выдвигается, воздух за ним сжимается, поскольку воздух не может легко выйти.Когда вы затягиваете винт регулировки потока, движение поршня замедляется, поскольку воздух еще больше ограничивается.Контролирует скорость цилиндра или ограничивает поток воздуха.Просто поверните игольчатый клапан, чтобы отрегулировать скорость воздуха.
Вопрос 5: Как рассчитать силу пневматического цилиндра?
Используйте диаметр цилиндра (d) для расчета рабочей площади цилиндра (А), которая равна А = π × d²/4.
Определите рабочее давление (Р) внутри цилиндра.
Умножьте давление (P) на площадь (A).Таким образом, вы рассчитываете силу толкания теории пневматических цилиндров (F), Ф = Р × А.
◆ калькулятор силы пневматического цилиндра
В6: Продаете ли вы комплекты для ремонта пневматических цилиндров?
О: Да, мы продаем все типы комплектов для ремонта цилиндров и других аксессуаров.Пожалуйста Свяжись с нами если вам нужно!
