Дом / Каталог / Пневматический цилиндр / Цилиндр воздушного захвата / Серия МХС / Пневматический захват параллельного типа серии MHS3 (3 пальца)
Пневматический захват параллельного типа серии MHS3 (3 пальца) Пневматический захват параллельного типа серии MHS3 (3 пальца)

loading

Пневматический захват параллельного типа серии MHS3 (3 пальца)

Поделиться с:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
sharethis sharing button
Трехпальцевые захваты серии MHS3 оптимальны для захвата сферических, цилиндрических или круглых заготовок, а также загрузки или выгрузки заготовок из патрона станка.Его конструкция с клиновым кулачком минимизирует его общий размер, сохраняя при этом высокую удерживающую силу, что делает его пригодным для захвата и установки на конце рычага (концевой эффектор) или в условиях ограниченного пространства.

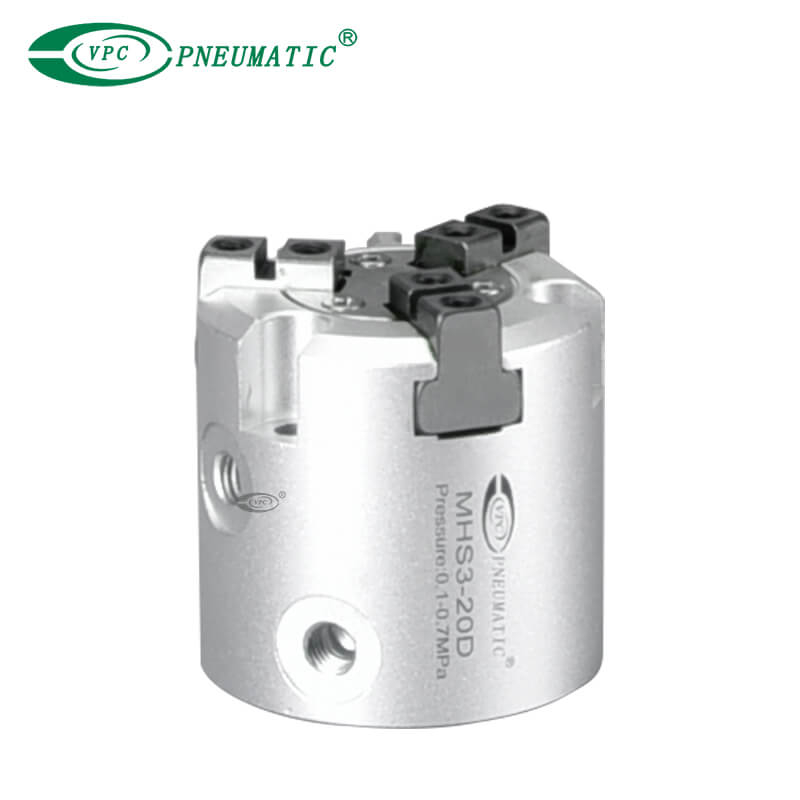

  • МХС3-20Д

  • VPC Pneumatic

Рабочая среда:
Чистый воздух
Актерский тип:
Двойного действия, клиновой кулачок
Рабочая температура:
от -10 до 60 ℃
Рабочее давление:
от 0,2 до 0,6 МПа
от 0,1 до 0,6 МПа
Повторяемость :
±0,01 мм
Смазка:
Опция для пищевой смазки NSF-H1.
штат:
Запрос цены Добавить в корзину

характеристики продукта

МодельМХС3-16ДМХС3-20ДМХС3-25ДМХС3-32ДМХС3-40ДМХС3-50ДМХС3-63ДМХС3-80ДМХС3-100ДМХС3-125Д
Отверстие (мм)1620253240506380100125
Рабочая средаЧистый воздух
Рабочее давлениеот 0,2 до 0,6 МПаот 0,1 до 0,6 МПа
Рабочая температураот -10 до 60 ℃
Повторяемость±0,01 мм
Макс.рабочая частота120 циклов в минуту60 импульсов в минуту30  цена за тысячу показов
СмазкаНе требуется
ДействиеДвойное действие
Эффективный захват  сила при 0,5 МПа*Внешний захват14 Н25 Н42 Н74 Н118 Н187 с.ш.335  N500  N750  N1270 Н
Внутренняя ручка16 Н28 Н47 Н82 Н130 Н204 Н359  N525  N750  N1320 Н
Ход открытия/закрытия
4 мм4 мм6 мм8 мм8 мм12 мм16  мм20  мм24  мм32 мм

* Значения для диаметров от 16 до 25 указаны с точкой захвата L = 20 мм, для диаметров от 32 до 63 с точкой захвата L = 30 мм.
