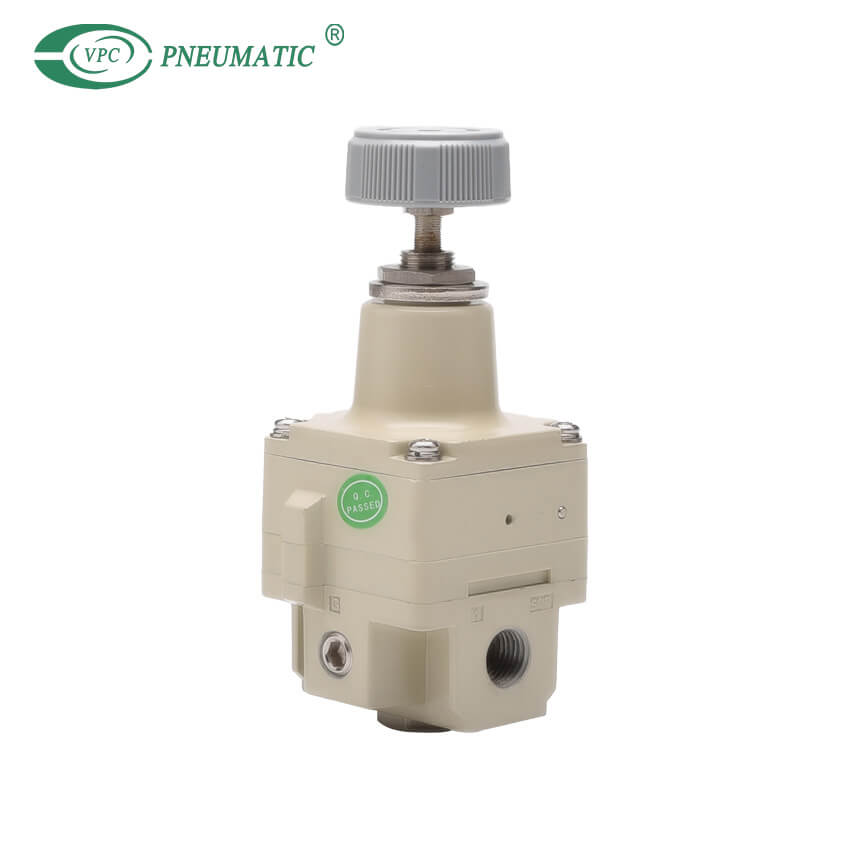

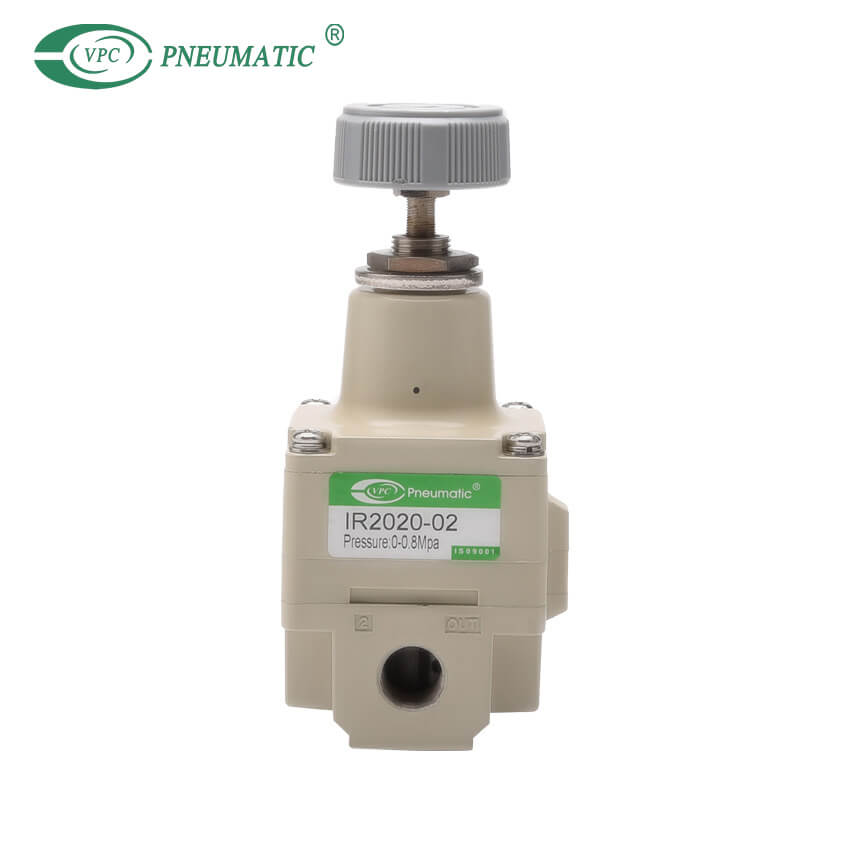

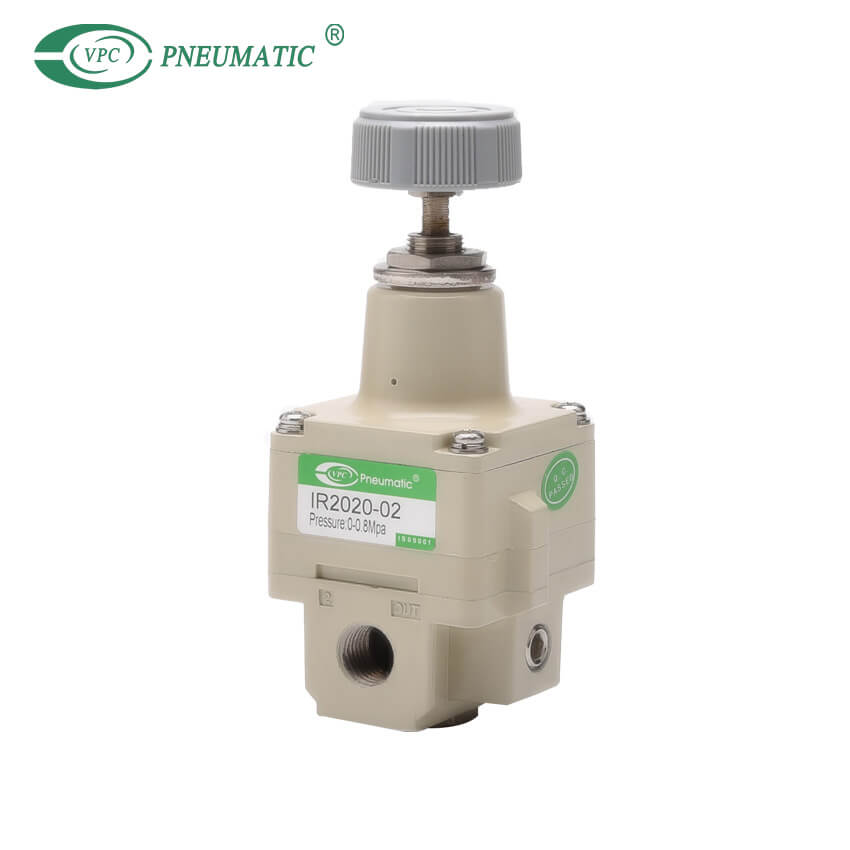

Спецификации продукта
ИК - 2① 0② 0③ 0 - □④ 02⑤ □⑥ - □⑦ - □⑧
① 2 → Размер тела
| 1 | серия IR1000 |
| 2 | Серия IR2000 |
| 3 | серия IR3000 |
② 0 → Тип настройки
| 0 | Базовый тип (ручка) |
| 1Примечание1) | Пневматический тип |
③ 0 → Установить диапазон давления
| 0 | от 0,005 до 0,2 МПа |
| 1 | от 0,01 до 0,4 МПа |
| 2 | от 0,01 до 0,8 МПа |
| 0 | от 0,01 до 0,2 МПа |
| 1 | от 0,01 до 0,4 МПа |
| 2 | от 0,01 до 0,8 МПа |
④ □ → Тип резьбы
| ноль | Rc |
| N | ДНЯО※ |
| F | G※ |
※Полустандартный
⑤ 02 → Размер порта
| Символ | Размер | Приложение | ||
| ИР1000 | ИР2000 | ИР3000 | ||
| 01 | 1/8 | ● | ||
| 02 | 1/4 | ● | ● | |
| 03 | 3/8 | ● | ||
| 04 | 1/2 | ● | ||
⑥ □ → Тип резьбы
| ноль | Никто |
| B | с кронштейном |
| GЗаметка 2) | с манометром |
⑦ □ → Суффикс 1
| ноль | – |
| TЗаметка 3) | Для высоких температур (от -5 до 100 ℃) |
| LПримечание4),5) | Для низких температур (от -30 до 60 ℃) |
⑧ □ → Суффикс 2
| ноль | – |
| RПримечание6) | Кронштейн,Фирменная табличка,Монтаж на противоположной стороне |
⑨ □ → На заказПримечание7)
| Символ | Спецификация |
| Х1 | Характеристики без смазки |
| Х170 | Совместим с модульными соединительными кронштейнами (с модульным адаптером) |
| X465 | С цифровым реле давления (ISE30A) |
Примечание 1) Только пневматические модели IR2120 и IR3120.
Примечание 2) Для модели с манометром (G) манометр поставляется вместе, но не в собранном виде.
Примечание 3) Макс.80°C для высокотемпературной среды, спецификация T с манометром (G)
Примечание 4) Для спецификации L для низкотемпературной среды комбинации с манометром (G) недоступны.
Примечание 5) Спецификация L для низкотемпературной среды недоступна для серии IR1000.
Примечание 6) Стандартное монтажное положение заводской таблички находится спереди, если смотреть на прецизионный регулятор, причем сторона SUP находится слева, а сторона OUT — справа.Кронштейн крепится сзади.
Примечание 7) Также доступен продукт со следующими характеристиками:
Префикс (10-): Чистая серия.
Префикс (25A-): Совместимость с аккумуляторной батареей.
Префикс (80-): Озоностойкий (спецификация фторкаучука).
IRMOO: Технические характеристики коллектора (только для серий IR1000 и IR2000. Кроме пневматического типа и серии IR3000)
Описание продукта
| Модель | Базовый тип | Пневматический тип | |||
| ИР10□0 | IR20□0 | ИР30□0 | ИР2120 | ИР3120 | |
| Рабочая среда | Воздух | ||||
| Макс.рабочее давление | 1,0 МПа | ||||
| Мин.рабочее давление*1） | Давление срабатывания + 0,05 МПа | Установленное давление + 0,1 МПа | Установленное давление + 0,05 МПа | Установленное давление + 0,1 МПа | |
| Установить диапазон давления | ИР1000: от 0,005 до 0,2 МПа ИР1010: от 0,01 до 0,4 МПа ИР1020: от 0,01 до 0,8 МПа | ИР2000: от 0,005 до 0,2 МПа ИР2010: от 0,01 до 0,4 МПа ИР2020: от 0,01 до 0,8 МПа | ИР3000: от 0,01 до 0,2 МПа ИР3010: от 0,01 до 0,4 МПа ИР3020: от 0,01 до 0,8 МПа | от 0,01 до 0,8 МПа | от 0,01 до 0,8 МПа |
| Входное сигнальное давление*2） | — | от 0,01 до 0,8 МПа | от 0,01 до 0,8 МПа | ||
| Чувствительность*3） | В пределах 0,2% от полного диапазона | ||||
| Повторяемость*3） | В пределах ±0,5% от полного диапазона | ||||
| Линейность*4） | — | В пределах ±1% от полного диапазона | |||
расход воздуха*5） (при давлении питания 1,0 МПа) | 4,4 л/мин (ANR) или менее | 4,4 л/мин (ANR) или менее | 11,5 л/мин (ANR) или меньше | 4,4 л/мин (ANR) или меньше | 11,5 л/мин (ANR) или меньше |
| Размер порта | Рк1/8 | Рк1/4 | Rc1/4,3/8,1/2 | Рк1/4 | Rc1/4,3/8,1/2 |
| Манометр | Rc1/8 (2 места) | ||||
| Рабочая температура | От -5 до 60 ℃ (без замерзания) | ||||
*1) При условии отсутствия потока на выходе.Вместе с заданным давлением обязательно поддерживайте минимальный перепад давления. 0,05 МПа для серий IR1000 и IR2000 и 0,1 МПа для серии IR3000.
*2) Применимо только к пневматическим типам IR2120 и IR3120.Исключение составляет базовый тип.
*3) Значения характеристик зависят от условий, в которых другие характеристики, такие как вековые изменения и изменения температуры, не включены.
*4) Указывает линейность выходного давления по отношению к входному сигнальному давлению.
*5) Воздух обычно выбрасывается в атмосферу через выпускное отверстие или выпускное отверстие.
| Описание | Номер детали. | ||||||||
| ИР1000 | ИР1010 | ИР1020 | ИР2000 | ИР2010 | ИР2020/2120 | ИР3000 | ИР3010 | ИР3020/3120 | |
| Скобка | P36201023 | P36202028 | P362030-20* | ||||||
| Манометр (Rc, G) | Г33-2-01 | Г33-4-01 | Г33-10-01 | Г43-2-01 | Г43-4-01 | Г43-10-01 | Г43-2-01 | Г43-4-01 | Г43-10-01 |
* Кронштейн и два крепежных винта (M5 x 35). Чтобы установить кронштейн, выверните два винта корпуса (M5 x 30) на заводской табличке на противоположной стороне и замените два прикрепленных винта. винты крепления кронштейна (M5 x 35).
| Описание | Применимая модель | ||
| IR10□0-□01□-X170 | IR2□□0-□02□-X170 | IR3□□0-□□□-X170 | |
| ①Воздушный фильтр | AF20-А | АФ30-А | AF40-А |
| ②Сепаратор тумана | АФМ20-А | АФМ30-А | АФМ40-А |
| ③Интерфейс | Y200-А | Y300-А | Y400-А |
| ④Интерфейс с кронштейном | Y200T-А | Y300T-А | Y400T-А |
* Модульный адаптер, прилагаемый к изделию, изготовленному на заказ (ИК□□□□-□□-X170) поставляется вместе, но не в собранном виде.
