| Рабочая среда: | |
|---|---|
| Рабочая температура: | |
| Диапазон регулировки давления: | |
| Точность фильтра: | |
| Тип клапана: | |
Описание продукта

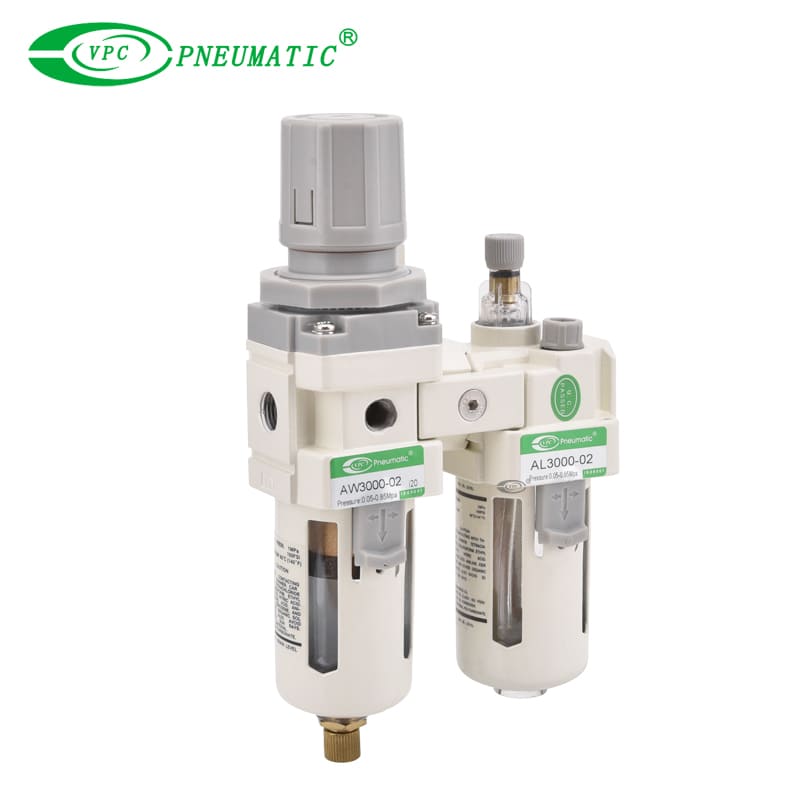

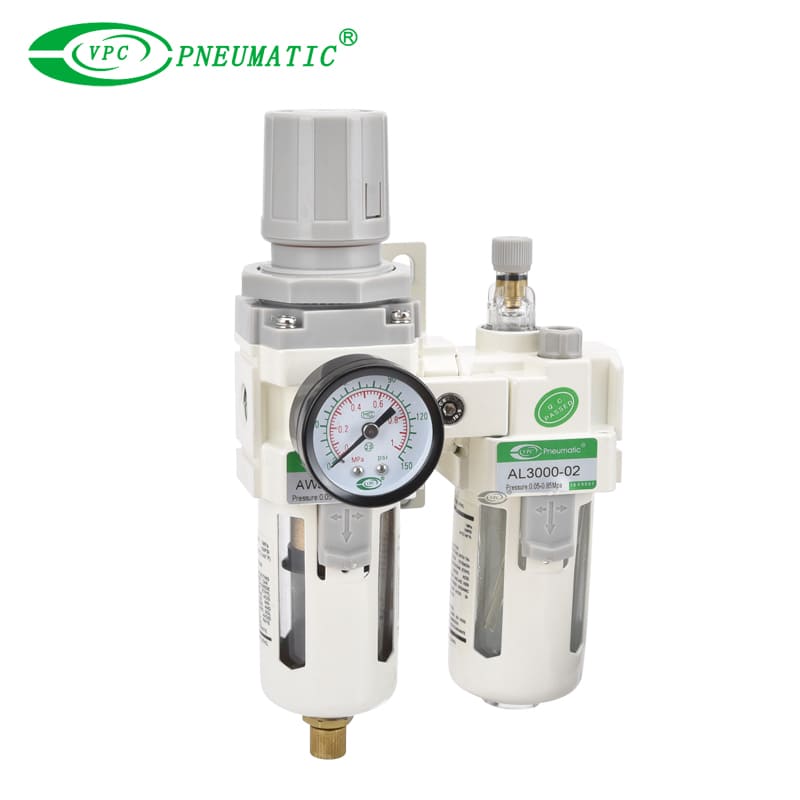

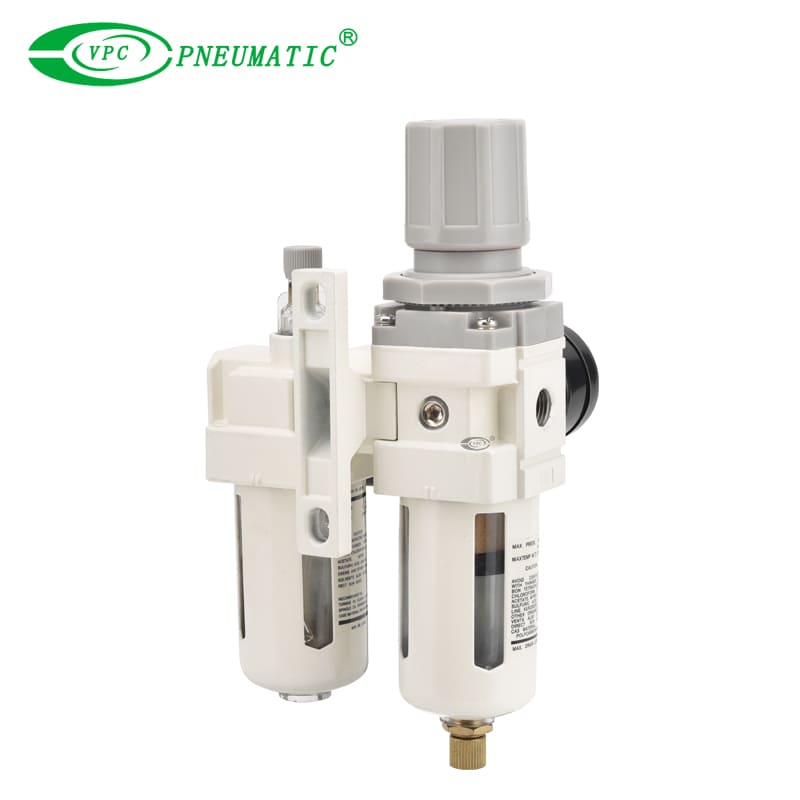

1. 3-в-1 регулятор фильтра и конфигурация смазки для упрощенной подготовки воздуха.
2. Фильтрационный элемент 5 мкм удаляет 99% пыли, масляного тумана и загрязняющих веществ.
3. Точная регуляция давления от 0,05 до 0,85 МПа с точностью ± 0,05 МПа.
4. Стабильная доставка нефтяного тумана обеспечивает долгосрочную смазку пневматического компонента.
5. максимальное рабочее давление: 1,0 МПа; Поддерживает тяжелое промышленное использование.
6. Прозрачная чаша с металлической защитой обеспечивает безопасную и быструю визуальную проверку.
7. Легкое соединение с другими единицами подготовки воздуха для пользовательской настройки системы.
Спецификации продукта
Гарантированное сопротивление давлению | 1,5 МПа |
Максимум рабочее давление | 1,0 МПа |
Рабочая температура | От 5 до 60 ℃ |
Точность фильтра | 25 мкм (5 мкм не является обязательным) |
Рекомендуемое масло | Turbine No1 Oil Isovg32 |
Материал чаши | Поликарбонат |
Чаша охрана | AC1000-2000 (нет) AC2500 до 5000 (доступно) |
Диапазон регулировки давления | AC1000: от 0,05 до 0,7 МПа AC2000 ~ 5000: от 0,05 до 0,85 МПа |
Тип клапана | С переполнением |
Примечание: NPT, размер порта PT не является обязательным
Модель | Спецификации | Аксессуары | ||||||
Сборка | Рейтинг поток (L/мин) | Размер порта (г) | Размер резьбы давления (г) | Вес (кг) | Кронштейн (2 шт.) | Датчик давления | ||
Регулятор фильтра | Смазка | |||||||
AC1010-M5 | AW1000 | AL1000 | 90 | M5 | 1/16 | 0.22 | Y10L | G27-10-R1 |
AC2010-01 | AW2000 | Al2000 | 500 | G1/8 ' | 1/8 | 0.66 | Y20L | G36-10-01 |
AC2010-02 | G1/4 ' | |||||||
AC3010-02 | AW3000 | Al3000 | 1700 | G1/4 ' | 0.98 | Y30L | ||
AC3010-03 | G3/8 ' | |||||||
AC4010-03 | AW4000 | AL4000 | 3000 | G3/8 ' | 1/4 | 1.93 | Y30L | G46-10-02 |
AC4010-04 | G1/2 ' | |||||||
AC4010-06 | AW4000-06 | AL4000-06 | 3000 | G3/4 ' | 1.99 | Y40L | ||
AC5010-06 | AW5000 | Al5000 | 4000 | G3/4 ' | 3.20 | Y50L | ||
AC5010-10 | G1 ' | |||||||
ПРИМЕЧАНИЕ. Приведенная выше информация основана на 0,7 МПа (7. 1 кгф/ ㎝²) давление питания и 0,5 МПа (5. 1 кгф/ ㎝² ).
Основные измерения
