| Материал тела регулятора бустера:: | |
|---|---|
| Рабочее давление: | |
| Емкость бака: | |
| Материал танка: | |

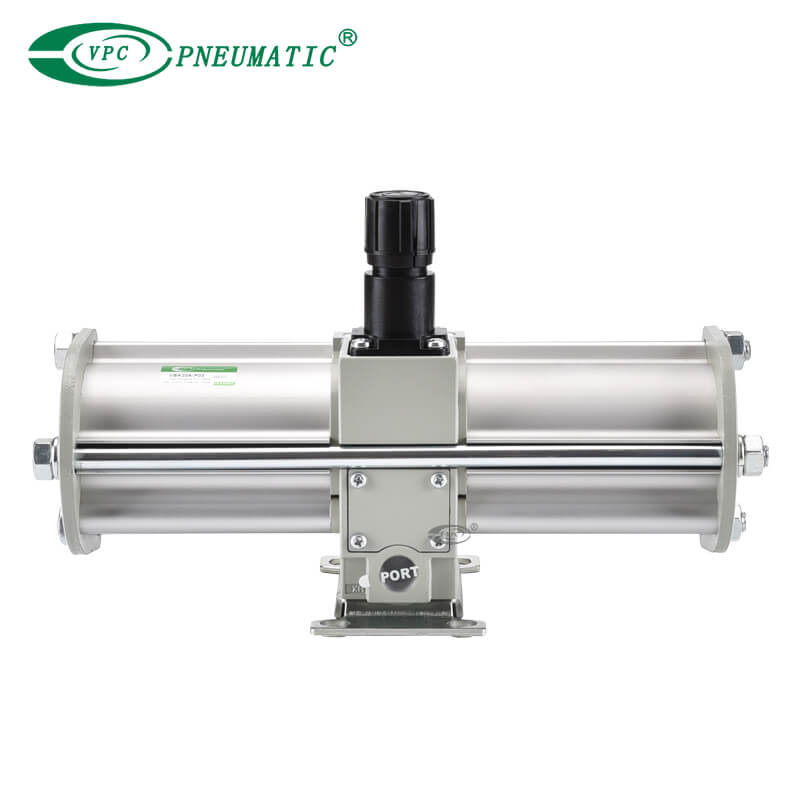

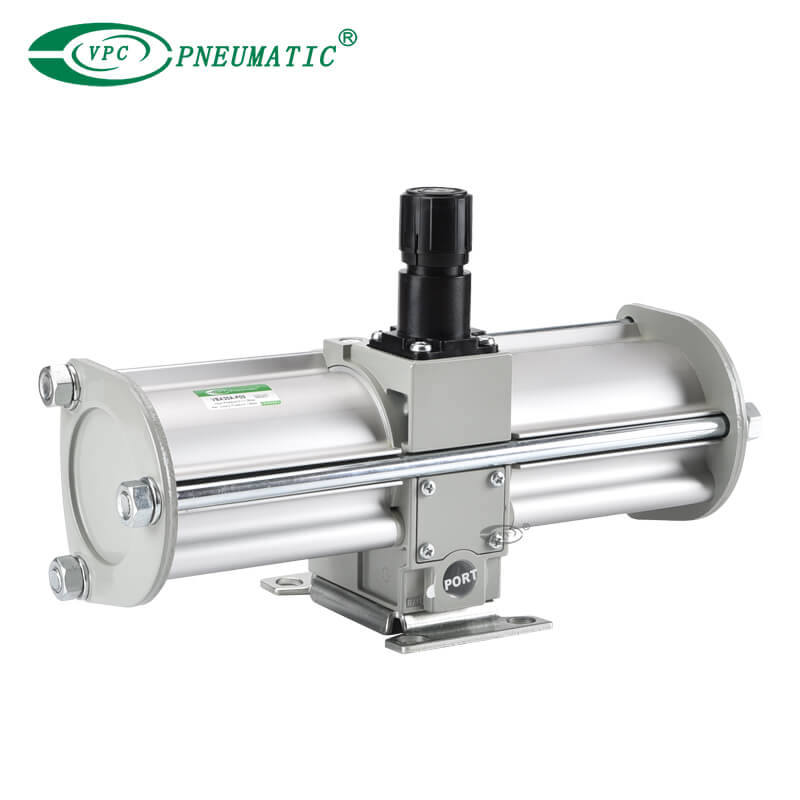

Описание продукта
1. Легкая регулировка выходного давления.
2. Повышает давление локальной линии, не требуя дополнительной мощности.
3. Возможно, чтобы получить максимум двойного давления, соединив воздух с заводской линией. (VBA11A: максимум 4 раза)
4. Экономия пространства, который непосредственно соединяет воздушные резервуары и регуляторы бустера.
Спецификации продукта
| Модель | VBA10A-02 | VBA20A-03 | VBA40A-04 | VBA22A-03 | VBA42A-04 | VBA43A-04 | VBA11A-02 |
| Рабочая среда | Сжатый воздух | ||||||
Коэффициент повышения давления | Дважды | От 2 до 4 раза * 4) | |||||
| Механизм регулировки давления | Руть с механизмом помощи* 2) | Воздушный | Руть с механизмом помощи * 2) | ||||
MAX.FLOW STACE * 3) [L/min (anr)] | 230 | 1000 | 1900 | 1000 | 1900 | 1600 | 70 |
| Установите диапазон давления (MPA) | От 0,2 до 2,0 | От 0,2 до 1,0 | От 0,2 до 1,6 | От 0,4 до 2,0 | |||
| Диапазон давления подачи (МПА) | От 0,1 до 1,0 | ||||||
| Доказательство давления (MPA) | 3 | 1.5 | 2.4 | 3 | |||
| Размер порта (RC) (в/OUT: 2 местоположения) | 1/4 | 3/8 | 1/2 | 3/8 | 1/2 | 1/4 | |
Размер порта давления (RC) (Внедорождение: 2 местоположения) | 1/8 | ||||||
| Порт подключения бака (с заглушкой) * 5) | 1/4 | 3/8 | 1/2 | 3/8 | 1/2 | 1/4 | |
| Температура окружающей среды и жидкости (℃） | От 2 до 50 (без замораживания) | ||||||
| Установка | Горизонтальный | ||||||
| Смазка | Смазка (не смазка) | ||||||
| Вес (кг) | 0.84 | 3.9 | 8.6 | 3.9 | 8.6 | 8.6 | 0.89 |
*1) Обязательно обеспечите пропускную способность воздуха минимального рабочего давления (0,1 МПа) или более.
*2) Если давление на выездном выше, чем установленное давление по ручке, избыточное давление исчерпано из задней части ручки.
*3) Скорость потока при = out = 0,5 МПа. Давление варьируется в зависимости от условий эксплуатации. См. Характеристики скорости потока ».
*4) Установите коэффициент увеличения давления до 2 или более.
*5) Порт соединения бака не может использоваться для приложений, отличных от соединения с VBAT.
Сплошная линия: эксплуатационный диапазон
Работайте так, чтобы скорость потока последовал за сплошной линией, даже когда находной боковой воздух был использован.
Пример.) Для VBA10A: когда давление на входе составляет 0,5 МПа, а установленное давление составляет 1,0 МПа, работают при скорости Flflow на выходе 180 л/мин (ANR) или меньше.
Пунктирная линия: за пределами установленного диапазона давления
P1: давление на входе P2: давление на выходе
* При работе со скоростью потока, которая попадает в нестабильную область (условия P2
Пульсация уменьшается с помощью резервуара. Если выходная емкость недостаточно, может возникнуть пульсация.
Условия
Давление впускного отверстия: 0,5 МПа
Выходное давление: 1 МПа
Скорость потока: между 0 и макс. скорость потока
Производительность воздушного бака
● Облегчает пульсацию, генерируемую на стороне розетки.
● Когда потребление воздуха превышает подачу воздуха во время прерывистой работы, в баке будет накоплен необходимый воздух для использования.
● Это не применяется для непрерывной работы.
● Работа при скорости потока, которая попадает в нестабильную область при временных условиях P1 ≥ P2, может быть предотвращена при использовании воздушного воздуха на выходе.
Запасные детали/комплект №
Разместите заказ со следующим применимым номером комплекта.
| Модель | VBA10A | VBA20A | VBA40A | VBA22A | VBA42A | VBA43A | VBA11A |
| Комплект № | KT-VBA10A-1 | KT-VBA20A-1 | KT-VBA40A-1 | KT-VBA22A-1 | KT-VBA42A-1 | KT-VBA43A-1 | KT-VBA11A-20 |
Комплект включает в себя детали от ① до ⑦ и пакет смазки.
| Нет. | Модель | VBA10A | VBA20A | VBA40A | VBA22A | VBA42A | VBA43A | VBA11A |
| Количество | ||||||||
| 1 | Поршневой печать | 2 | 2 больших 1 маленьких | 2 | 1 каждый большой и маленький | |||
| 2 | Губернатор Ассамблея | 1 | ||||||
| 3 | Проверьте клапан | 4 | 2 | |||||
| 4 | Прокладка | 2 | ||||||
| 5 | Уплотнение | 1 | ||||||
| 6 | Монтажный винт | - | 8 | 12 | 8 | 12 | - | |
| 7 | Крышка C сборка | - | 1 | |||||
| - | Прокладка упаковка | 1 | 2 | 1 | 2 | 1 | ||
Основные измерения
* Для получения подробных измерений, спецификаций и сроков потери, пожалуйста, свяжитесь с VPC.
