| Допустимая температура жидкости: | |
|---|---|
| Диапазоны давления: | |
характеристики продукта

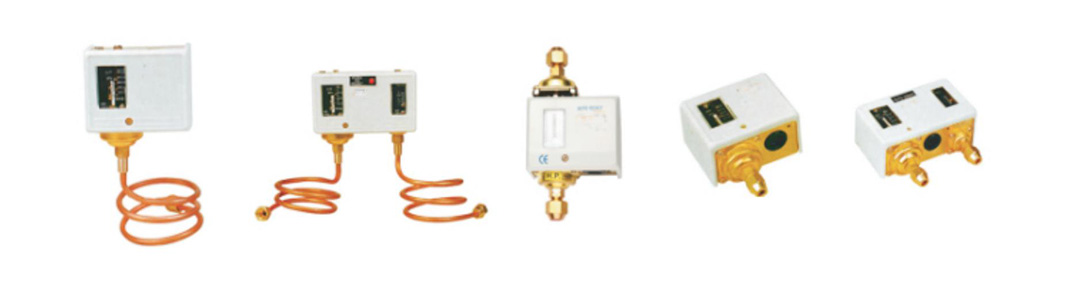

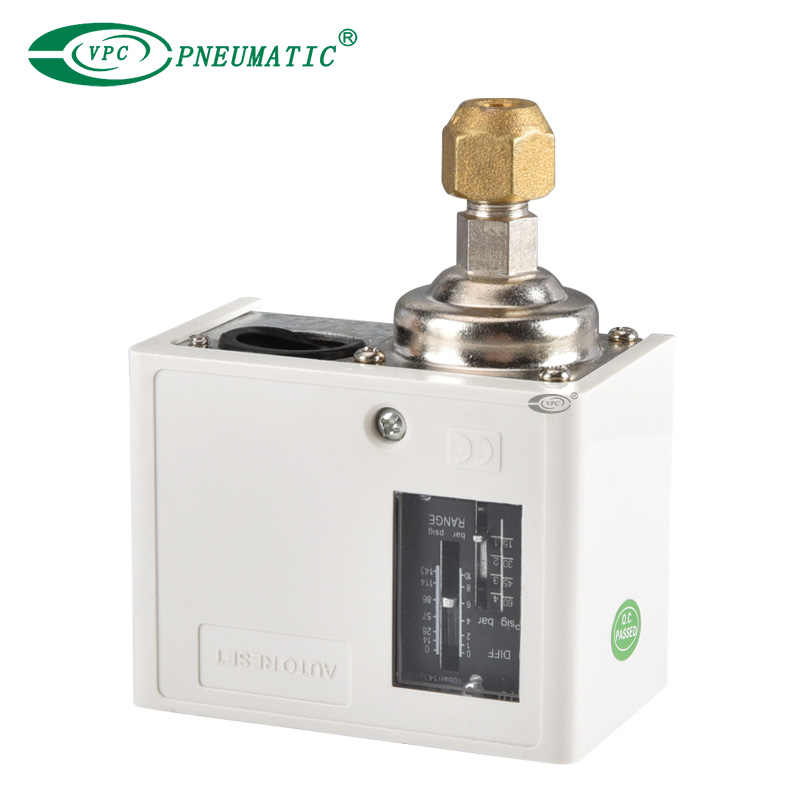

Двойное реле давления серии HLP для использования с обычными хладагентами, а также с воздухом, водой и другими неагрессивными жидкостями.
1. Преобразование многоточечного контакта.
2. Контакты однополюсного двухпозиционного реле механической конструкции.
3. Новая структура микропереключателя обеспечивает надежную функцию преобразования.
4. Инструмент не требуется, но можно выполнить проверку функции электрического контакта с помощью ручного управления. Существует интеллектуальная монтажная пластина, которую можно применять в различных ситуациях установки.
| Номинальный ток | Фактор силы | 125 В переменного тока | 250 В переменного тока | |
| Неиндуцированный ток | 1 | 48 | 12 | |
| Индуцированный ток | Полный номинальный ток | 0.75 | 48 | 12 |
| Мгновенный ток | 0.75 | 288 | 72 | |
| Модель | Диапазон давления (МПа) | Диапазон перепада давления (МПа) | Заводская настройка (МПа) | Максимальное давление (МПа) | ||||
| Макс. | Мин. | Макс. | Мин. | Выключенный | На | |||
| HLP110 | 0.1 | 1 | 0.1 | 0.3 | 0,6±0,01 | 0,5±0,01 | 1.65 | |
| HLP506 | -0.07 | 0.6 | 0.06 | 0.4 | 0,3±0,01 | 0,2±0,01 | 1.65 | |
| HLP506M | -0.07 | 0.6 | Двойное несоответствие напряжения≤0,4 | 0,3±0,01 | Ручной сброс | 1.65 | ||
| HLP530 | 0.5 | 3 | Фиксированный от 0,3 до 0,5 | 2±0,01 | 1,5±0,02 | 3.5 | ||
| HLP530D | 0.5 | 3 | 0.5 | 1 | 2±0,01 | 1,5±0,02 | 3.5 | |
| HLP530M | 0.5 | 3 | Двойное несоответствие напряжения≤0,4 | 2±0,02 | Ручной сброс | 3.5 | ||
| HLP830 | Конец низкого давления | -0.07 | 0.6 | 0.06 | 0.4 | 0,3±0,01 | 0,2±0,01 | 1.65 |
| Высокий конец давления | 0.5 | 3 | Фиксированный от 0,3 до 0,5 | 2±0,02 | 1,5±0,02 | 3.5 | ||
| HLP830HLM | Конец низкого давления | -0.07 | 0.6 | Двойное несоответствие напряжения≤0,2 | 0,3±0,01 | Ручной сброс | 1.65 | |
| Конец высокого давления | 0.5 | 3 | Двойное несоответствие напряжения≤0,4 | 2±0,02 | Ручной сброс | 3.5 | ||
| HLP830HM | Конец низкого давления | -0.07 | 0.6 | 0.06 | 0.4 | 0,3±0,01 | 0,2±0,01 | 1.65 |
| Конец высокого давления | 0.5 | 3 | Двойное несоответствие напряжения≤0,4 | 2±0,02 | Ручной сброс | 3.5 | ||
| HLP830M | Конец низкого давления | -0.07 | 0.6 | 0.06 | 0.4 | 0,3±0,01 | 0,2±0,01 | 1.65 |
| Конец высокого давления | 0.5 | 1 | Двойное несоответствие напряжения≤0,4 | 2±0,02 | Ручной сброс | 3.5 | ||
Основные размеры

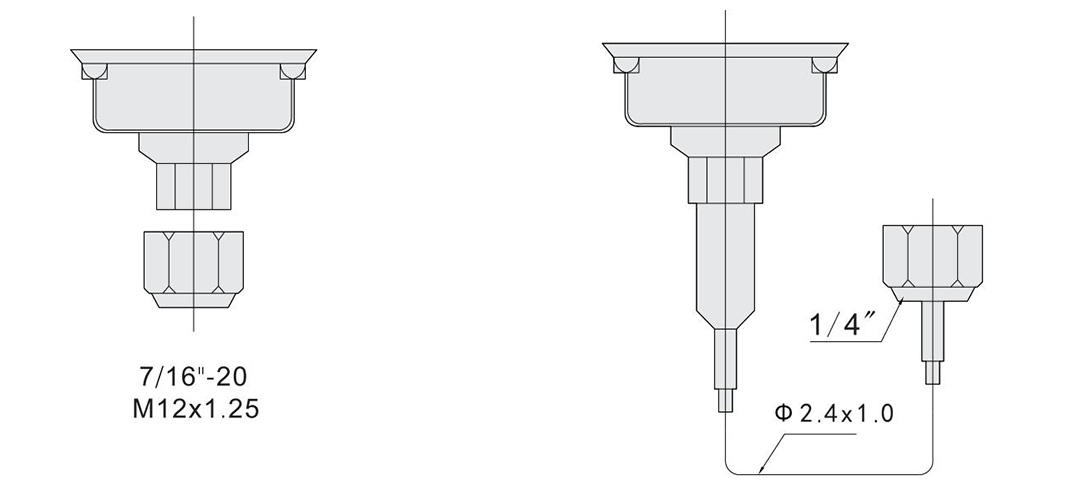

1. Способ подключения: существует два режима подключения контроллера:
① Медная трубка диаметром φ6x1 (должна быть в мягком состоянии), в конце трубы расширяется
Угол 90 градусов, затем прикрутить только собственными гайками контроллера.
② С внешним диаметром φ3 длинных 1-метровых капилляров для подключения (необходимо сообщить нам, когда вы будете готовы сделать заказ)
См. рисунок ниже:
2. Способ установки
① С 4 монтажными отверстиями в задней части контроллера для установки

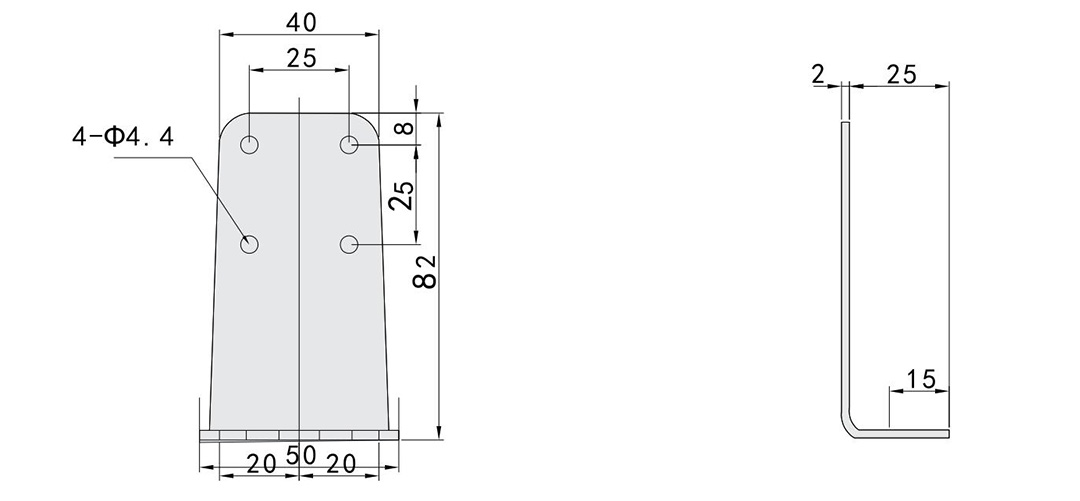

② Выбор принадлежностей универсальной монтажной пластины для установки (см. рисунок ниже)
