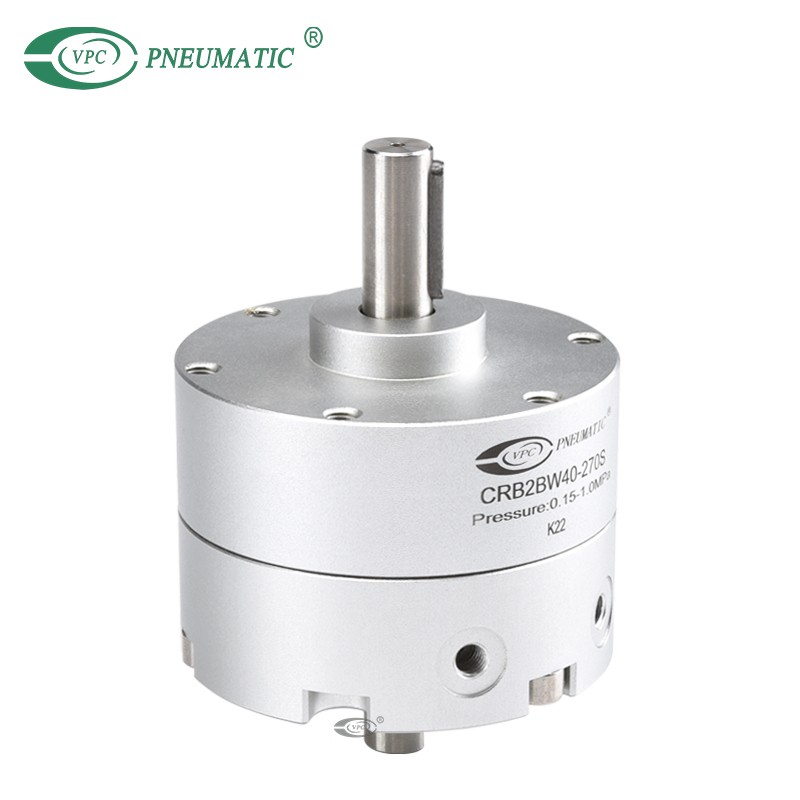

CRB2BW40-270S
VPC Pneumatic
8412310090
| материал: | |
|---|---|
| Склоны: | |
| Рабочая температура: | |
| штат: | |
Описание продукта
1. Множество вариантов формы конца вала (6 типов).
Монтажное положение компактного автоматического выключателя можно регулировать произвольно. Переключатель можно зафиксировать в желаемом положении в направлении по окружности.
2. Прямой монтаж
Корпус поворотного привода может быть установлен напрямую. (Непосредственный монтаж для типоразмеров от 10 до 40 с функциональными блоками невозможен.)
3. Расположение соединительного порта: боковой порт или осевой порт.
Расположение порта можно выбрать в соответствии с приложением. (Размеры от 10 до 40 с блоками, монтируемыми только с боковыми портами.)
4. Тип двойных лопастей стандартизирован на 90° и 100°.
Внешние размеры двухлопастного типа эквивалентны однолопастному типу (кроме размера 10). Конструкция с двойной лопастью может обеспечить вдвое больший крутящий момент, чем конструкция с одной лопастью.
Промышленные приложения
Обращение с полупроводниками: высокоточные движения без смазки для обработки пластин.
Медицинский сборно-разборный комплект: компактный размер для автоматизации лабораторий и клинической диагностики.
Сборка электроники: быстрое вращательное движение для линий захвата и размещения смартфонов и микрокомпонентов.
Компактные робототехнические захваты
Спецификации продукта
Характеристики двойной лопасти
Заглушка (мм) | 10 | 15 | 20 | 30 | 40 | |
| Угол поворота | 90°, 100° | |||||
| Рабочая среда | Воздух (без смазки) | |||||
| Доказательство давления | 1,05 МПа | 1,5 МПа | ||||
| Рабочая температура | От 5 до 60 ℃ | |||||
| Максимум рабочее давление | 0,7 МПа | 1,0 МПа | ||||
| Мин рабочее давление | 0,2 МПа | 0,15 МПа | ||||
| Диапазон регулировки времени вращения с/90° *1) | от 0,03 до 0,3 | от 0,04 до 0,3 | от 0,07 до 0,5 | |||
| Допустимая кинетическая энергия | 0,0003 Дж | 0,0012 Дж | 0,0033 Дж | 0,02 Дж | 0,04 Дж | |
| Нагрузка на вал | Допустимая радиальная нагрузка | 15 Н | 15 Н | 25 Н | 30 Н | 60 Н |
| Допустимая осевая нагрузка | 10 Н | 10 Н | 20 Н | 25 Н | 40 Н | |
| Расположение порта | Боковой порт или осевой порт | |||||
| Размер порта (боковой порт, осевой порт) | М3×0,5 | M5 × 0,8 | ||||
| Диапазон регулировки угла *2) | от 0 до 90° | |||||
*1) Обязательно используйте привод в пределах регулируемого диапазона скоростей. Превышение диапазона низкой скорости (0,3 с/90°) может привести к заклиниванию или отказу устройства.
Для размера 10, когда требуется работа на максимальной скорости (0,03 с/90°), рабочее давление должно быть установлено на уровне 0,35 МПа или выше.
*2) Диапазон регулировки в таблице указан для 100°.
Спецификация с одной лопаткой
Заглушка (мм) | 10 | 15 | 20 | 30 | 40 | |
| Угол поворота | 90°, 180°, 270° | |||||
| Рабочая среда | Воздух (без смазки) | |||||
| Доказательство давления | 1,05 МПа | 1,5 МПа | ||||
| Рабочая температура | От 5 до 60 ℃ | |||||
| Максимум рабочее давление | 0,7 МПа | 1,0 МПа | ||||
| Мин рабочее давление | 0,2 МПа | 0,15 МПа | ||||
| Диапазон регулировки времени вращения с/90° *1) | от 0,03 до 0,3 | от 0,04 до 0,3 | от 0,07 до 0,5 | |||
| Допустимая кинетическая энергия* 1) | 0,00015 Дж | 0,001 Дж | 0,003 Дж | 0,02 Дж | 0,04 Дж | |
| 0,00025 Дж | 0,0004 Дж | 0,015 Дж | 0,03 Дж | |||
| Нагрузка на вал | Допустимая радиальная нагрузка | 15 Н | 15 Н | 25 Н | 30 Н | 60 Н |
| Допустимая осевая нагрузка | 10 Н | 10 Н | 20 Н | 25 Н | 40 Н | |
| Расположение порта | Боковой порт или осевой порт | |||||
| Размер порта (боковой порт, осевой порт) | М3×0,5 | M5 × 0,8 | ||||
| Диапазон регулировки угла *3) | от 0 до 230° | от 0 до 240° | от 0 до 230° | |||
*1) Обязательно используйте привод в пределах регулируемого диапазона скоростей. Превышение диапазона низкой скорости (0,3 с/90°) может привести к заклиниванию или отказу устройства.
Для размера 10, когда требуется работа на максимальной скорости (0,03 с/90°), рабочее давление должно быть установлено на уровне 0,35 МПа или выше.
*2) Верхние цифры в этом разделе таблицы обозначают коэффициент энергии при использовании резинового амортизатора (в конце вращения), а нижние цифры обозначают коэффициент энергии, когда резиновый амортизатор не используется.
*3) Диапазон регулировки в таблице указан для 270°.
