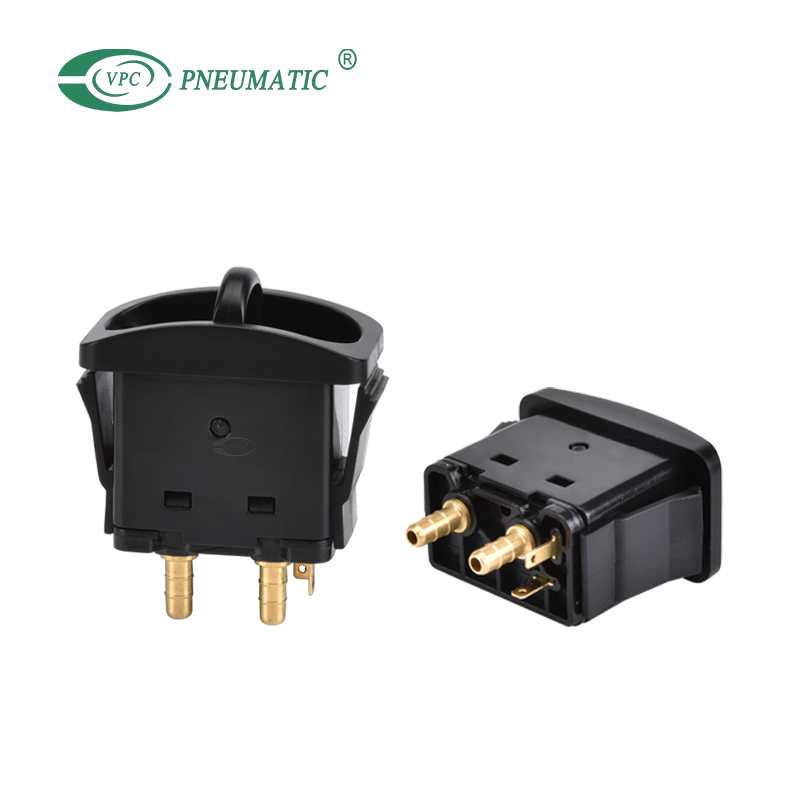

Ручные лопастные переключатели пневматического подъемника 21703-W

■  Особенность

1. Клапаны управляют сиденьями и поясничными опорами грузовика с пневматической подвеской.

2. Подпружиненная трехходовая функция.

3. Клапан электропневматический комбинированный, предназначенный для управления пневматическими седлами от электрического воздушного компрессора.

4. Предназначен для замены клапанов на седлах крупных производителей, таких как Bostrom, National и Sears.

Как работать:

Переключатель с пневматическим управлением встроен в ручной переключатель лопастного клапана, и нажатием лопастного переключателя вверх и вниз можно управлять открытием и закрытием реле компрессора.

Этот переключатель управляет потоком воздуха из воздушного ресивера или компрессора в подвесной мешок или пневматическое устройство сиденья. Среднее время наполнения мешка составляет 8-12 секунд, что зависит от размера резервуара для воды и максимального давления в резервуаре для воды.

■   Технические требования

1. Электронный переключатель клапана с кулисным седлом использует воздушный насос с электроприводом для обеспечения пневматического и электрического управления седлом.

2. Трехпозиционный, трехходовой; центр закрыт; переключение кулисного типа.

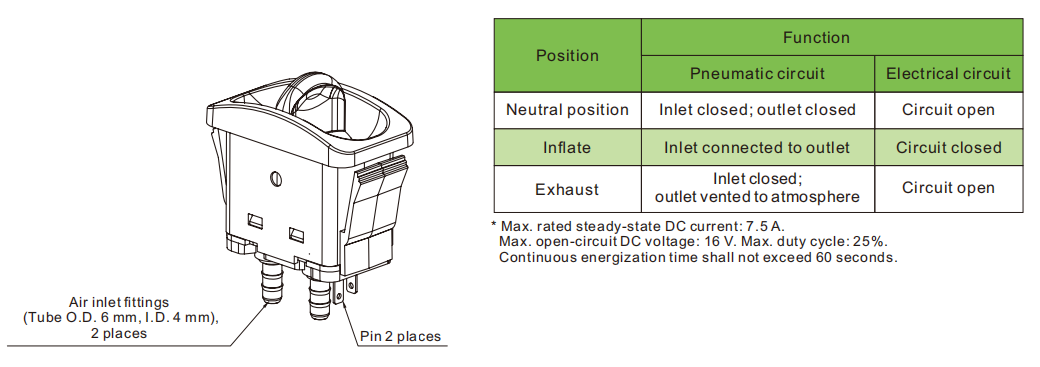

3. Положения переключателей и соответствующие функции следующие:

4. Внешняя сторона электронного переключателя клапана оснащена монтажной панелью.

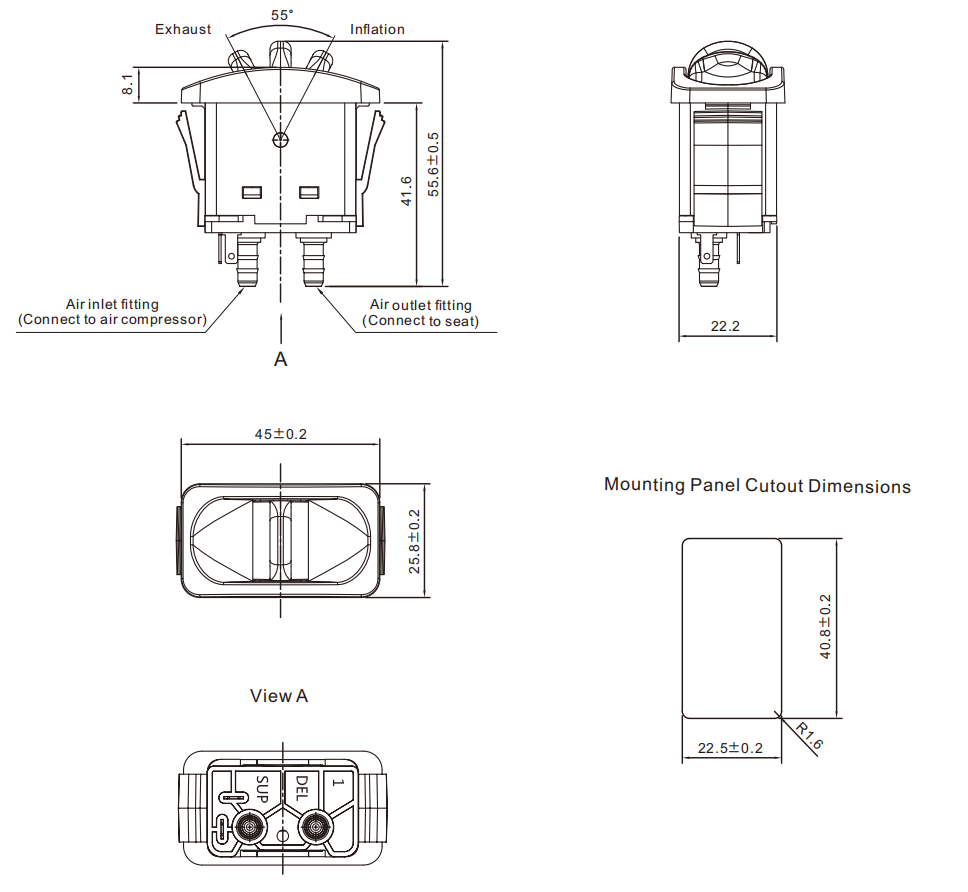

Толщина панели: 2,2–3,2 мм. Размеры рамы указаны на чертеже.

5. Максимальный ток: 1,5 МПа.

6. Скорость утечки: ≤ 10 мл/мин.

7. Срок службы: ≥ 10 000 циклов.

8. В стабильных условиях:

• Максимальный номинальный постоянный ток: 7,5 А

• Максимальное напряжение постоянного тока при разомкнутой цепи: 16 В.

• Рабочий цикл: ≤ 25%

• Время непрерывного включения не должно превышать 60 секунд.

9. Требования к внешнему виду компонентов: гладкая поверхность, отсутствие явных заусенцев, отверстий для воздуха, царапин и других дефектов.
