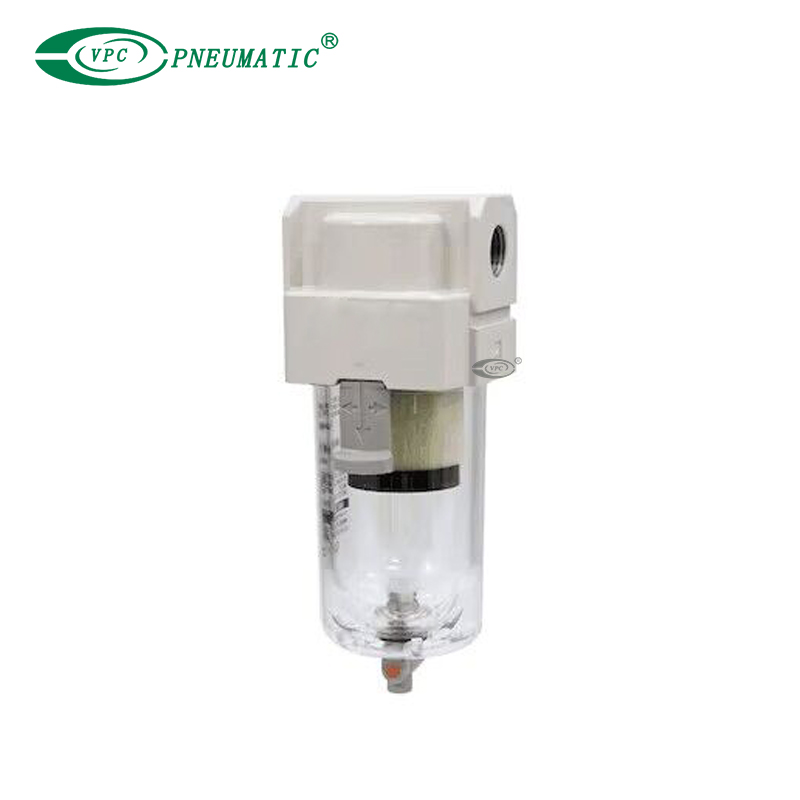

Описание продукта
1. Модульная конструкция воздушного фильтра позволяет подключать его к другому оборудованию для подготовки воздуха VPC.
2. Предотвращает загрязнение, выглядит чистым.
3. Уменьшение толщины полимерного корпуса обеспечивает увеличение емкости и уменьшение веса.
4. Улучшенная эффективность водоотделения продлевает срок службы фильтрующих элементов.
5. Доступные размеры портов: от 1/8' до 3/4' (резьба типа Rc, NPT или G(PF))
6. Аксессуары включают кронштейн и автоматический дренаж поплавкового типа.

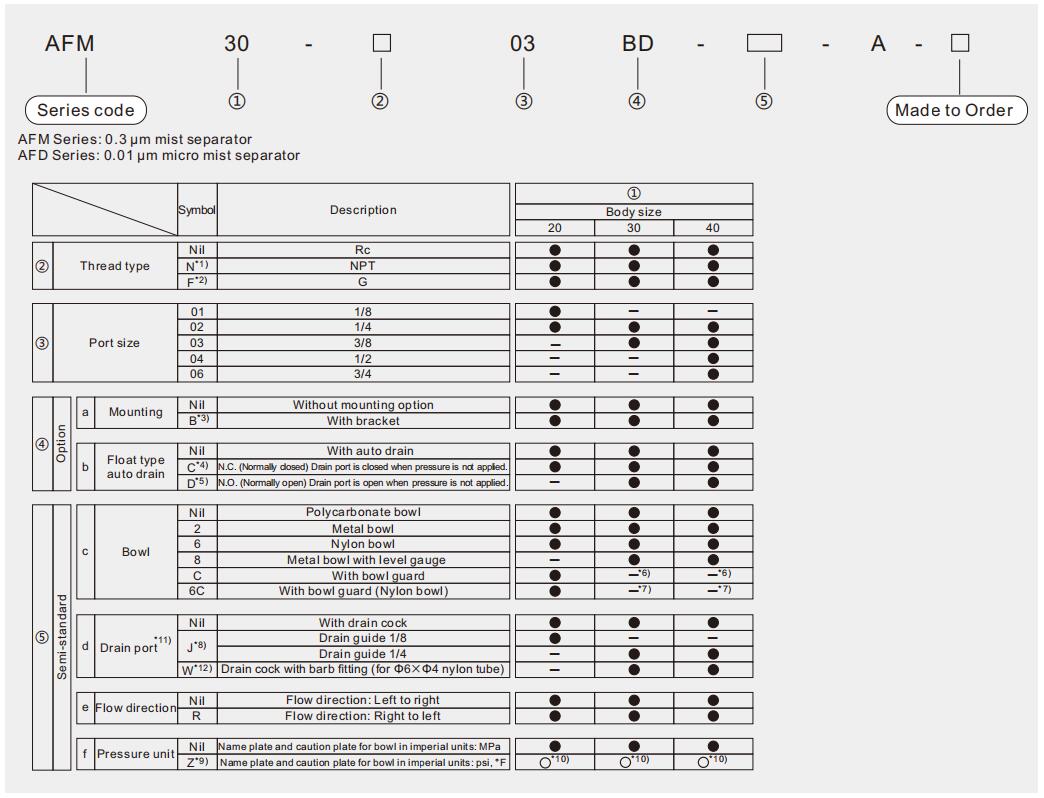

Пример заказа: Опция/Полустандарт: Выберите по одному от a до f.
Опциональный/полустандартный символ: когда более одного требуется уточнение, указывать в алфавитно-цифровом порядке.
Модель: AFM30-03BD-RA
*1) Дренажная направляющая имеет резьбу NPT1/8 (применимо к AFM20-A, AFD20-A) и NPT1/4 (применимо к AFM30-A/40-A, AFD30-A/40-A). Порт автоматического слива поставляется с фитингом Φ3/8 дюйма (применяется к AFM30-A/40-A, AFD30-A/40-A).
*2) Сливная направляющая G1/8 (применимо к AFM20-A, AFD20-A) и G1/4 (применимо к AFM30-A/40-A, AFD30-A/40-A).
*3) На момент отгрузки скоба не собрана и поставляется отдельно.Включая 2 крепежных винта.
*4) Когда давление не подается, конденсат, который не запускает механизм автоматического слива, остается в чаше. Рекомендуется выпускать остаточный конденсат перед завершением работы в течение дня.
*5) Если компрессор небольшой (0,75 кВт, расход нагнетания менее 100 л/мин [ANR]), может возникнуть утечка воздуха из сливного крана. во время начала операций.Рекомендуется тип NC.
*6) Защитный кожух входит в стандартную комплектацию (поликарбонат).
*7) Защитный кожух входит в стандартную комплектацию (нейлон).
*8) Без функции клапана.
*9) Для трубной резьбы: NPT.
*10) O : Для трубной резьбы: только NPT
*11) Комбинация автоматического слива поплавкового типа: C и D недоступна.
*12) Комбинация металлической чаши: 2 и 8 недоступна.
характеристики продукта
| Модель | АФМ20-А | АФМ30-А | АФМ40-А | АФМ40-06-А | |
| АФД20-А | АФД30-А | АФД40-А | АФД40-06-А | ||
| Размер порта | 1/8, 1/4 | 1/4, 3/8 | 1/4, 3/8, 1/2 | 3/4 | |
| Рабочая среда | Чистый воздух | ||||
| Рабочая температура | от -5 до 60°C (без замерзания) | ||||
| Испытательное давление | 1,5 МПа | ||||
| Макс.Рабочее давление | 1,0 МПа | ||||
| Мин.Рабочее давление | 0,05 МПа | ||||
| Номинальная степень фильтрации | от AFM20-A до AFM40-06-A | 0,3 мкм (размер отфильтрованных частиц 99,9 %) | |||
| от AFD20-A до AFD40-06-A | 0,01 мкм (размер отфильтрованных частиц 99,9 %) | ||||
| Концентрация масляного тумана на стороне выпуска | от AFM20-A до AFM40-06-A | Макс. 1,0 мг/м³ (ANR) (≈0,8 ppm)*2, *3) | |||
| от AFD20-A до AFD40-06-A | Макс.0,1 мг/м³ (ANR) (до насыщения маслом 0,01 мг/м³ (ANR) или менее ≈ 0,008 частей на миллион)*2, *3) | ||||
Номинальный расход*1) [л/мин (ANR)] | от AFM20-A до AFM40-06-A | 200 | 450 | 1100 | |
| от AFD20-A до AFD40-06-A | 120 | 240 | 600 | ||
| Пропускная способность (см³) | 8 | 25 | 45 | ||
| Материал чаши | Поликарбонат | ||||
| Защита чаши | Полустандарт (сталь) | Стандарт (поликарбонат) | |||
*1) Условия: давление на входе 0,7 МПа;Номинальный расход зависит от входного давления. Поддерживайте поток воздуха в пределах номинального значения, чтобы предотвратить вытекание смазки на сторону выпуска.
*2) При концентрации масляного тумана на выходе компрессора 30 мг/м³ (АНР).
*3) Уплотнение стакана и другие уплотнительные кольца слегка смазаны.

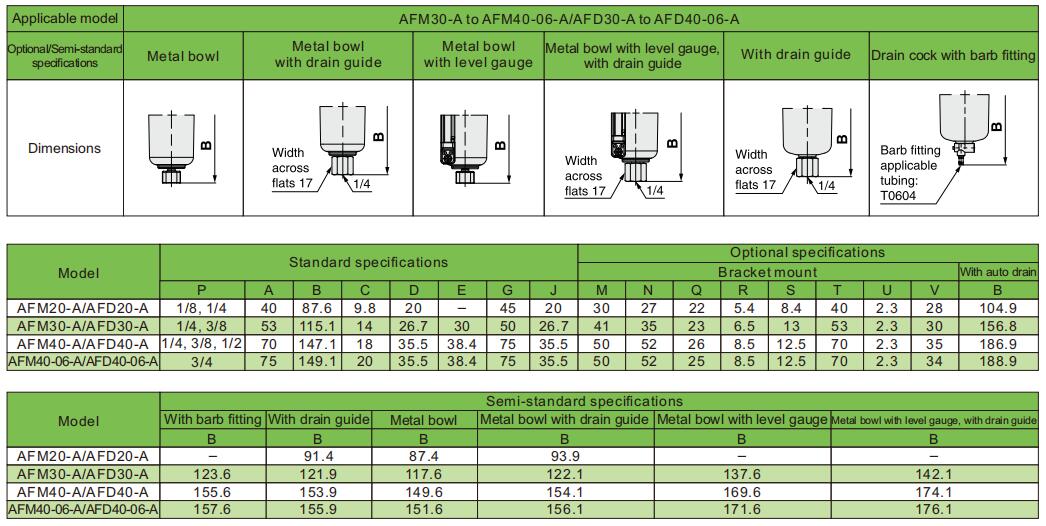

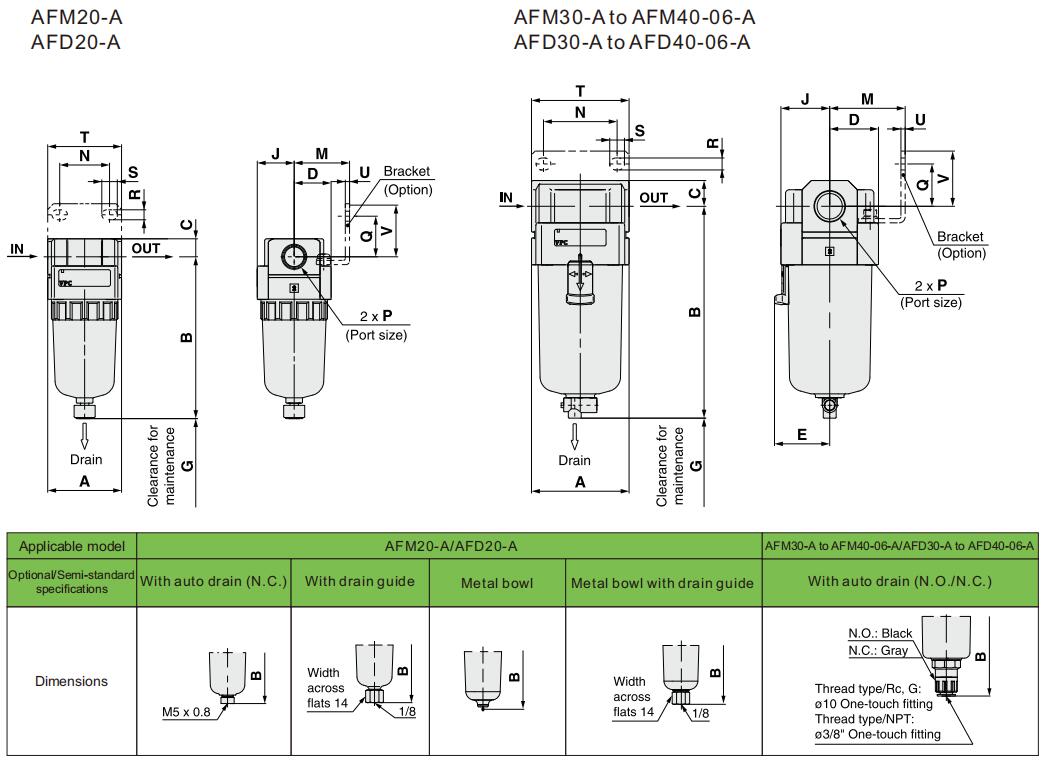

| Дополнительные характеристики | Модель | ||||
| АФМ20-А | АФМ30-А | АФД40-А | АФД40-06-А | ||
| АФД20-А | АФД30-А | АФД40-А | АФД40-06-А | ||
| Кронштейн в сборе | АФ22П-050АС | АФ32П-050АС | АФ42П-050АС | АФ42П-070АС | |
| Автоматический слив поплавкового типа | Северная Каролина | АД27-А | АД37-А | АД47-А | |
| НЕТ | - | АД38-А | АД48-А | ||
*1) Сборка кронштейна и 2 крепежных винтов.
*2) Минимальное рабочее давление: тип NO – 0,1 МПа;Тип NC – 0,1 МПа (АД27-А) и 0,15 МПа (АД37-А/АД47-А). Пожалуйста, проконсультируйтесь с VPC отдельно по спецификациям отображения единиц измерения в фунтах на квадратный дюйм и °F.
*3) Пожалуйста, проконсультируйтесь с VPC для получения подробной информации о дренажных трубах, соответствующих размерам портов NPT или G.
