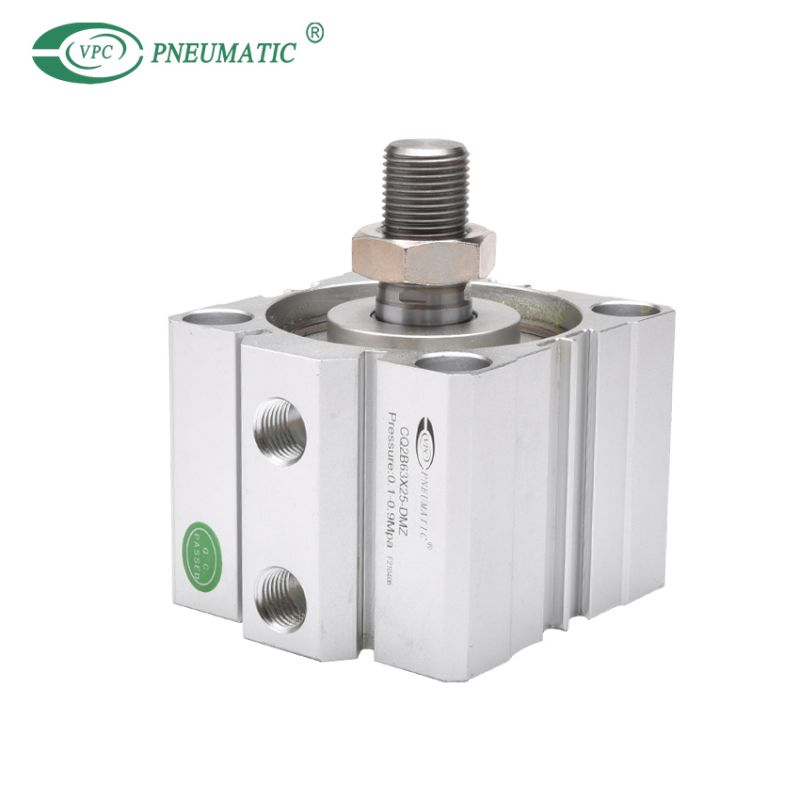

Серия компактных низкотемпературных цилиндров

Стандартная двойная версия с двумя стержнями, однополосная версия компактного цилиндра CQ2.
CQ2 доступен в размерах с отверстиями от 125 мм до 200 мм. Это в стандартном уровне с мужскими или женскими поршневыми стержнями.
Можно установить автоматические переключатели на любой из 4 поверхностей.

Модель:
CQ2
Марка продукта:
VPC Pneumatic
Код Продукта:
8412310090

Актерский тип:	двойная игра одиночная актерская игра
Заседание:	От 12 до 200 мм
Гарантированное давление:	1,5 МПа
Рабочая температура:	от -60 до 200 ℃
Размер порта:	M5x0.8 G1/8 G1/4 G3/8
Тюлень:	ВМК/ФВМК
штат:



Запрос цены Добавить в корзину

Описание продукта

■ Функция продукта

1. Компактный дизайн: цилиндры CQ2B имеют небольшие размеры, подходящие для применений с ограниченным пространством установки.

Легкий: изготовленный из алюминиевого сплава, он легкий и прост в установке и перемещении.

2. Регулируемый ход: длина хода цилиндра может быть отрегулирована по мере необходимости, обеспечивая более гибкие решения для применения.

3. Высокая точность: высокая точная контроль хода и повторяющаяся способность позиционирования обеспечивает последовательное движение.

4. Многочисленные методы монтажа: поддерживает различные методы монтажа, такие как боковое монтаж, базовый монтаж и т. Д., Увеличивая гибкость установки.

5. Хорошая долговечность: принятие высококачественных уплотнений и материалов для обеспечения долгосрочной стабильной работы и долговечности цилиндра.

6. Широкий ассортимент применений: подходит для автоматизированных производственных линий, сборочного оборудования, упаковочного механизма и многих других промышленных полей.

■ Символ

Компактный пневматический цилиндр

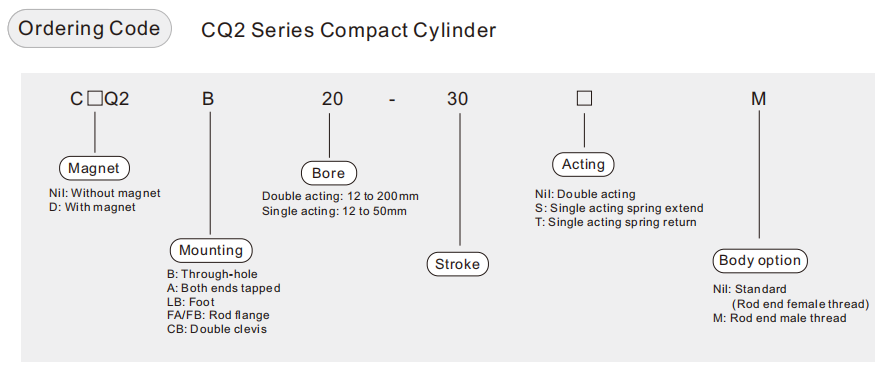

Символ воздушного цилиндра cq2

Спецификации продукта

Отверстие (мм)		12	16	20	25	32	40	50	63	80	100	125	140	160	180	200
Актерский тип		Одиночный стержень с двойным действием/одиночный стержень							Одноразовый одиночный стержень
Рабочая среда		Чистый воздух (фильтрация 40 мкм)
Испытательное давление		1.5MPa													1.05MPa
Максимум Рабочее давление		1.0MPa													0,7MPa
Мин Рабочее давление	Одноразовый одиночный стержень	0.07MPa		0,05MPa
	Одиночный стержень	0.25	0.25	0.18	0.18	0.17	0.15	0.13	﹣
Рабочая температура		Без магнита автоматического выключателя: от -10 до 70°C. С магнитом автоматического переключения: от -10 до 60°C.
Смазка		Не требуется (без смазки)
Скорость диапазона		50 ~ 500 мм/с													20 ~ 400 мм/с
Тип подушки		Без подушки/Резиновый бампер
Ход допуск		+1,0 мм 0										+1,4 мм 0
