| Рабочая среда: | |
|---|---|
| Актерский тип: | |
| Рабочая температура: | |
| Повторяемость : | |

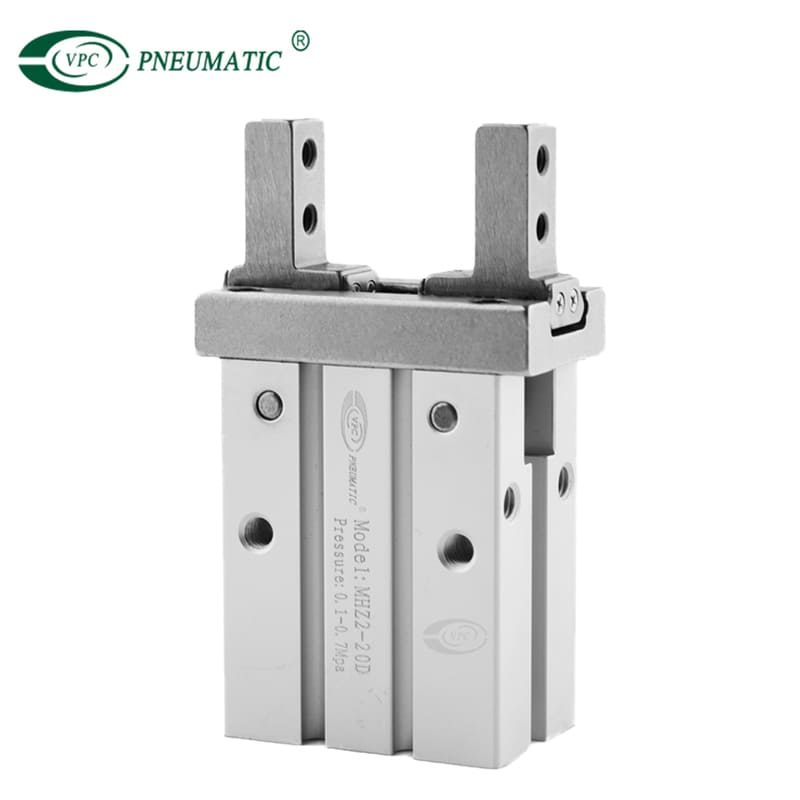

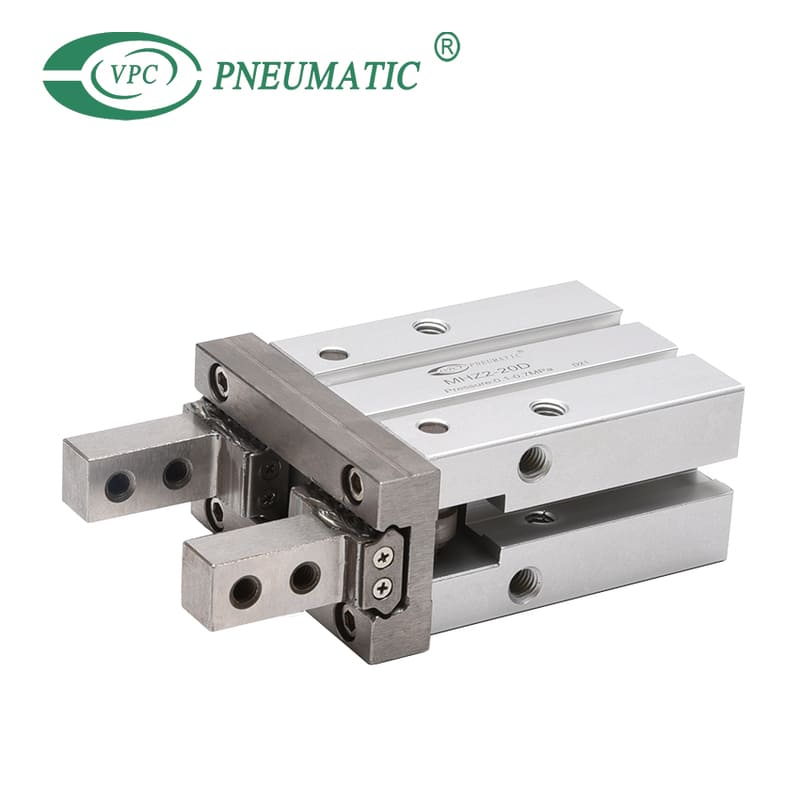

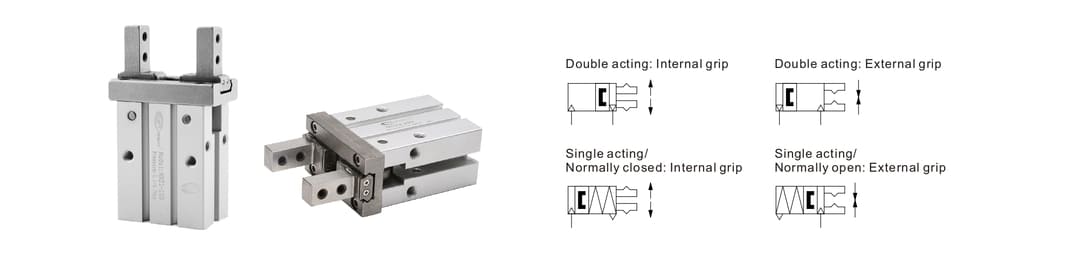

Описание продукта
Спецификации продукта
| Рабочая среда | Воздух | ||
| Эксплуатационное давление | Двойная игра | Ф6: от 0,15 до 0,7 МПа φ10: от 0,2 до 0,7 МПа φ16 до φ40: от 0,1 до 0,7 МПа | |
| Одиночная актерская игра | Обычно открыто | Φ6: от 0,3 до 0,7 МПа φ10: от 0,35 до 0,7 МПа φ16 до φ40: от 0,25 до 0,7 МПа | |
| Обычно закрыто | |||
| Рабочая температура | -10 до 60 ℃ | ||
| Повторяемость | Φ6 до φ25: ± 0,01 мм φ32, φ40: ± 0,02 мм | ||
| Максимум рабочая частота | Φ6 до φ25: +0,01 мм φ32, φ40: ± 0,02 мм | ||
| Смазка | Не обязательно | ||
| Действие | Двойная игра/одиночная актерская игра | ||
※ Используйте захват с пылеустремленной крышкой при использовании в месте, где может быть пыль.
| Действие | Модель | Размер отверстия (мм) | Захватывающая сила* | Открытие/ закрытие хода (обе стороны) (мм) | Вес (г) | ||
| Захватывающая сила за пальцем эффективное значение (n) | |||||||
| Внешний | Внутренний | ||||||
| Двойная игра | MHZ2-6D | 6 | 3.3 | 6.1 | 4 | 27 | |
| MHZ2-10D (n) | 10 | 11 | 17 | 4 | 55 | ||
| MHZ2-16D (n) | 16 | 34 | 45 | 6 | 115 | ||
| MHZ2-20D (n) | 20 | 42 | 66 | 10 | 230 | ||
| MHZ2-25D (n) | 25 | 65 | 104 | 14 | 420 | ||
| MHZ2-32D | 32 | 158 | 193 | 22 | 715 | ||
| MHZ2-40D | 40 | 254 | 318 | 30 | 1275 | ||
| Одиночная актерская игра | Обычно открыто | MHZ2-6s | 6 | 1.9 | - | 4 | 27 |
| MHZ2-10S (n) | 10 | 7.1 | 4 | 55 | |||
| MHZ2-16S (n) | 16 | 27 | 6 | 115 | |||
| MHN2-20S (n) | 20 | 33 | 10 | 235 | |||
| MHZ2-25S (n) | 25 | 45 | 14 | 425 | |||
| MHZ2-32S | 32 | 131 | 22 | 760 | |||
| MHZ2-40S | 40 | 217 | 30 | 1370 | |||
| Обычно закрыто | MHZ2-6C | 6 | - | 3.7 | 4 | 27 | |
| MHZ2-10C (n) | 10 | 13 | 4 | 55 | |||
| MHZ2-16C (n) | 16 | 38 | 6 | 115 | |||
| MHZ2-20C (n) | 20 | 57 | 10 | 235 | |||
| Mhz2-25c (n) | 25 | 83 | 14 | 425 | |||
| MHZ2-32C | 32 | 161 | 22 | 760 | |||
| MHZ2-40C | 40 | 267 | 30 | 1370 | |||
* Значения на основе давления 0,5 МПа, захватывающая точка L = 20 мм, в центре хода

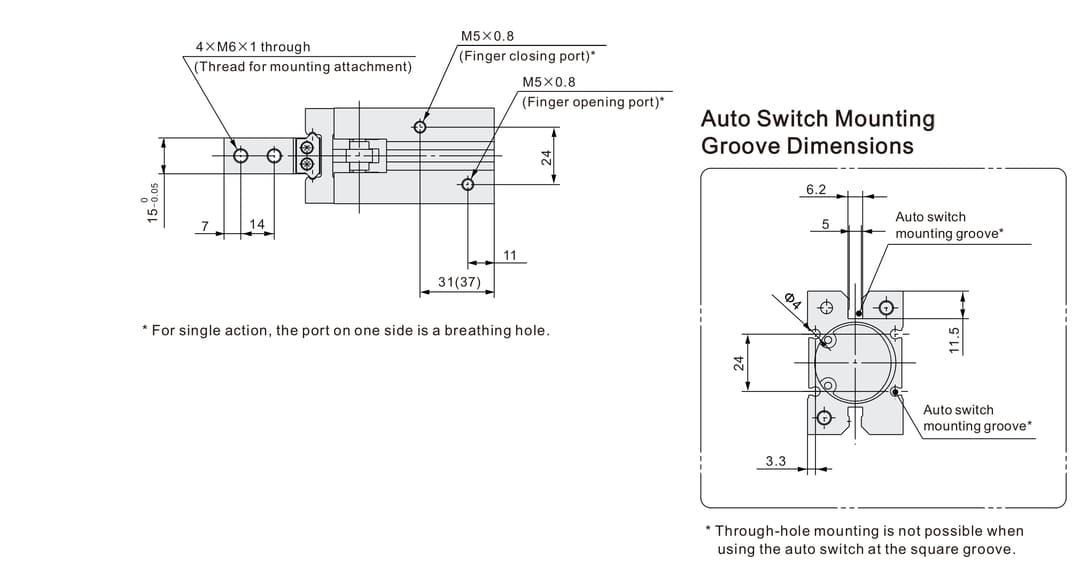

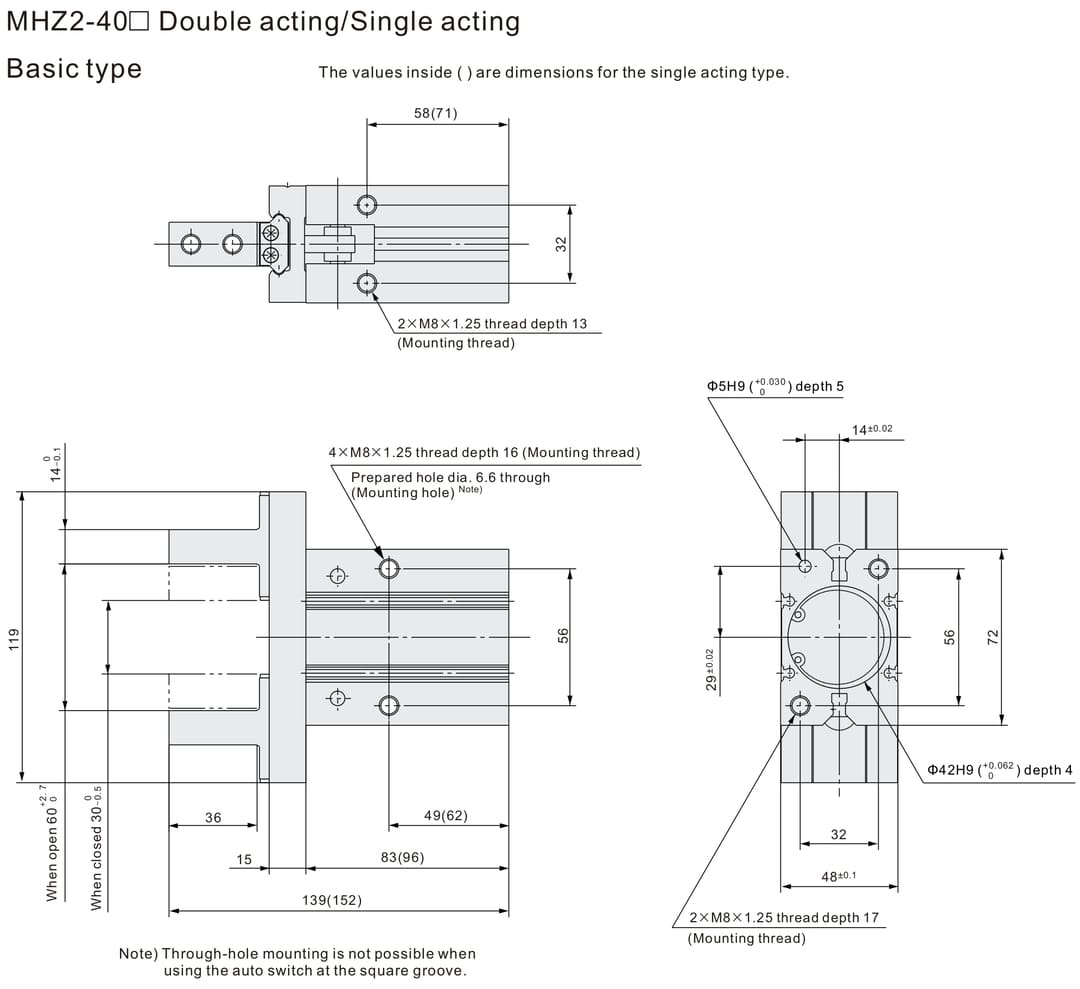

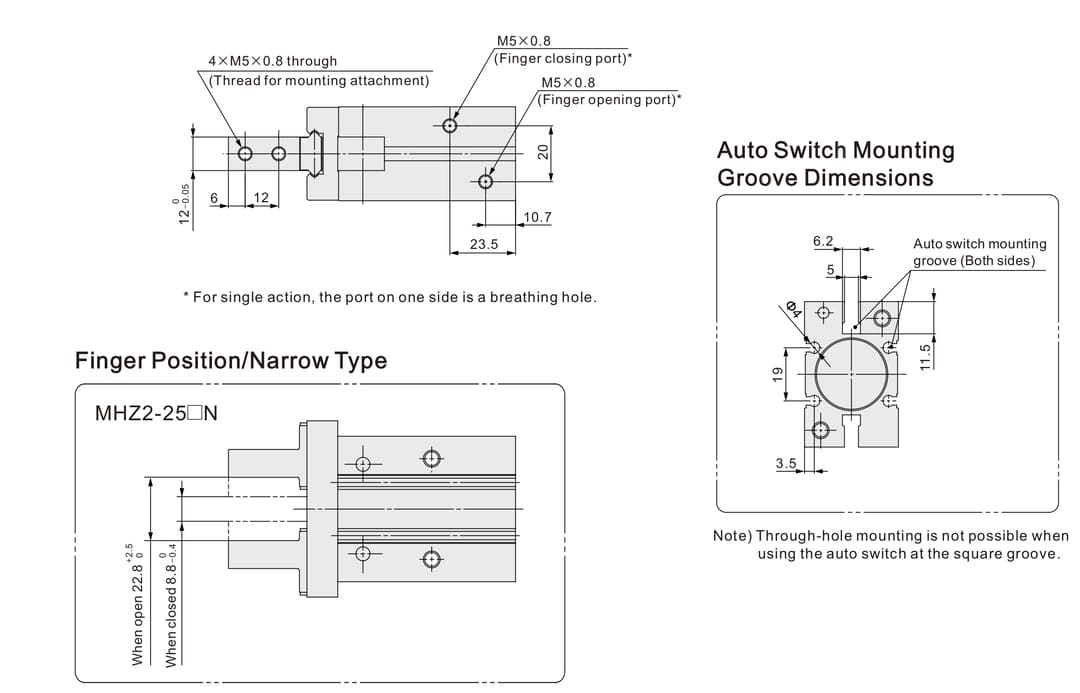

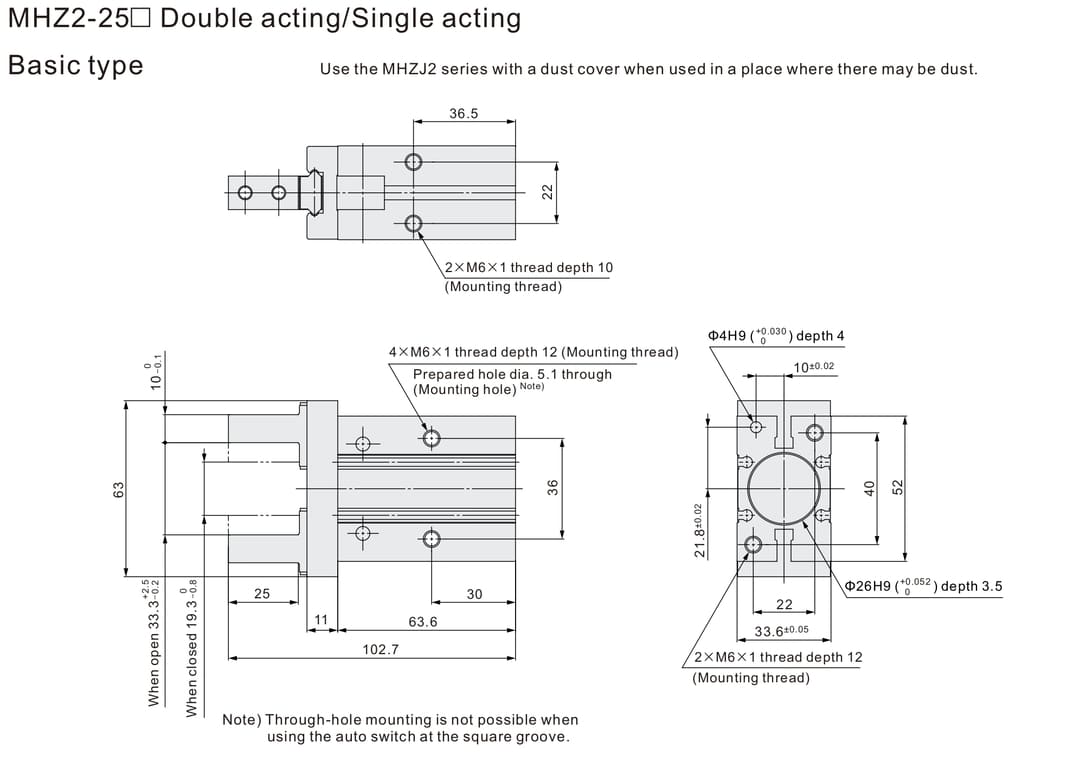

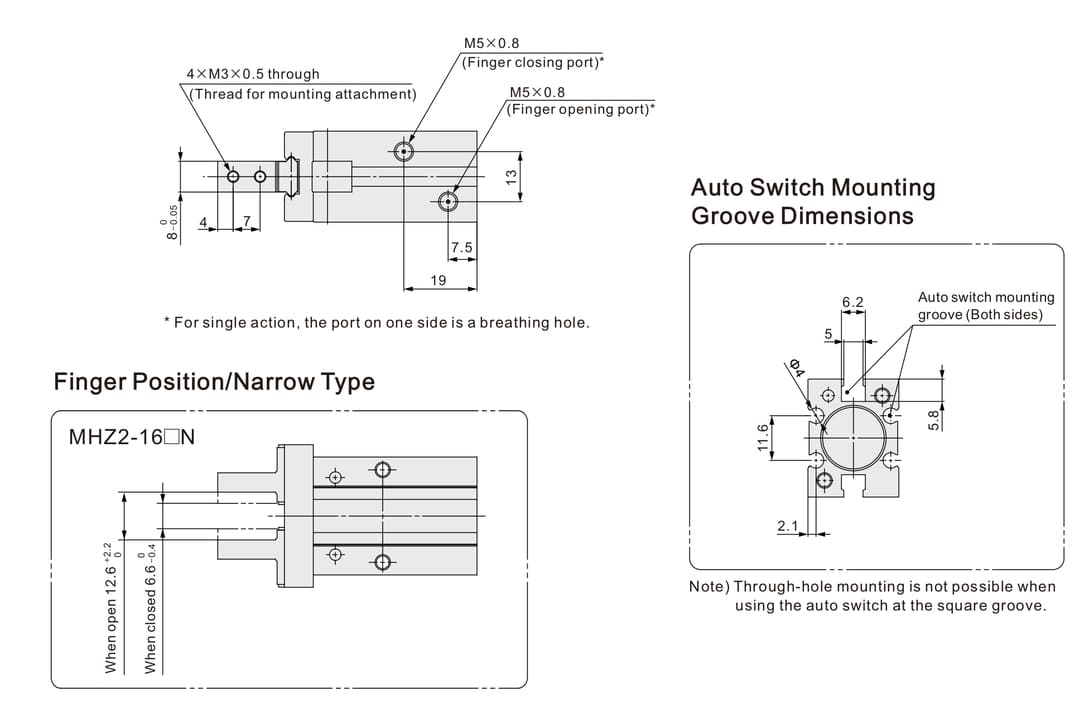

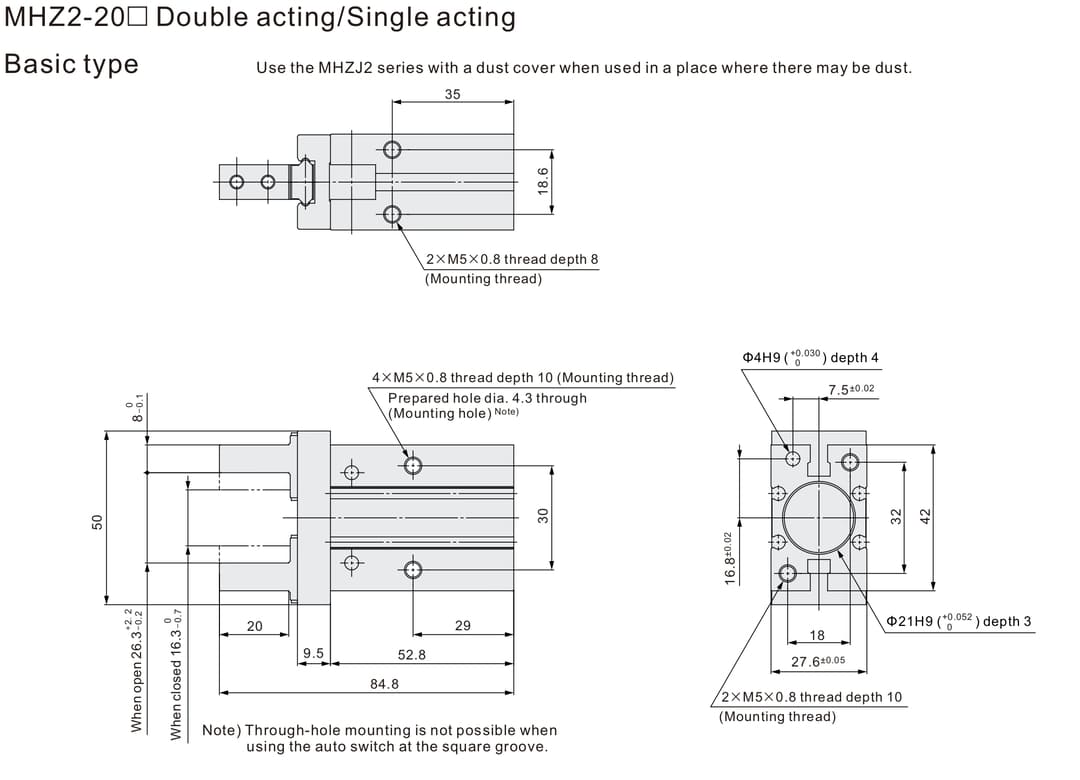

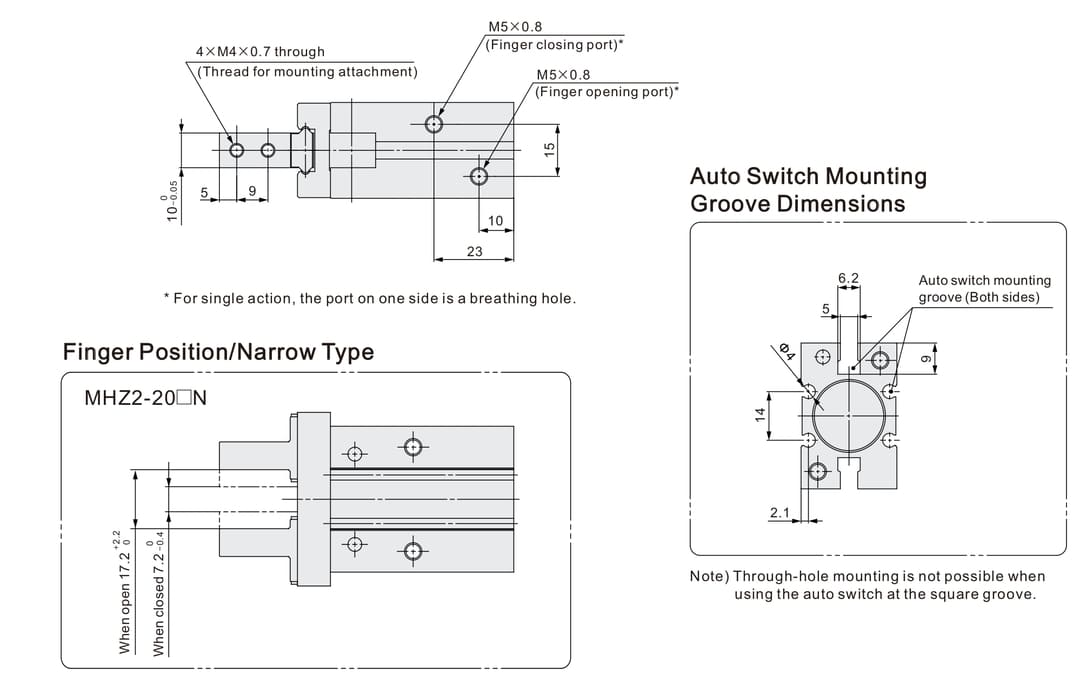

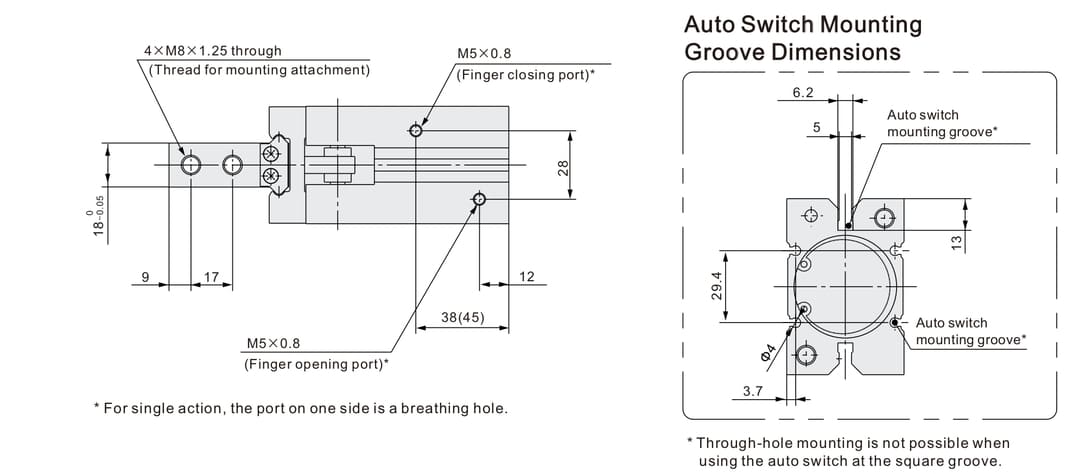

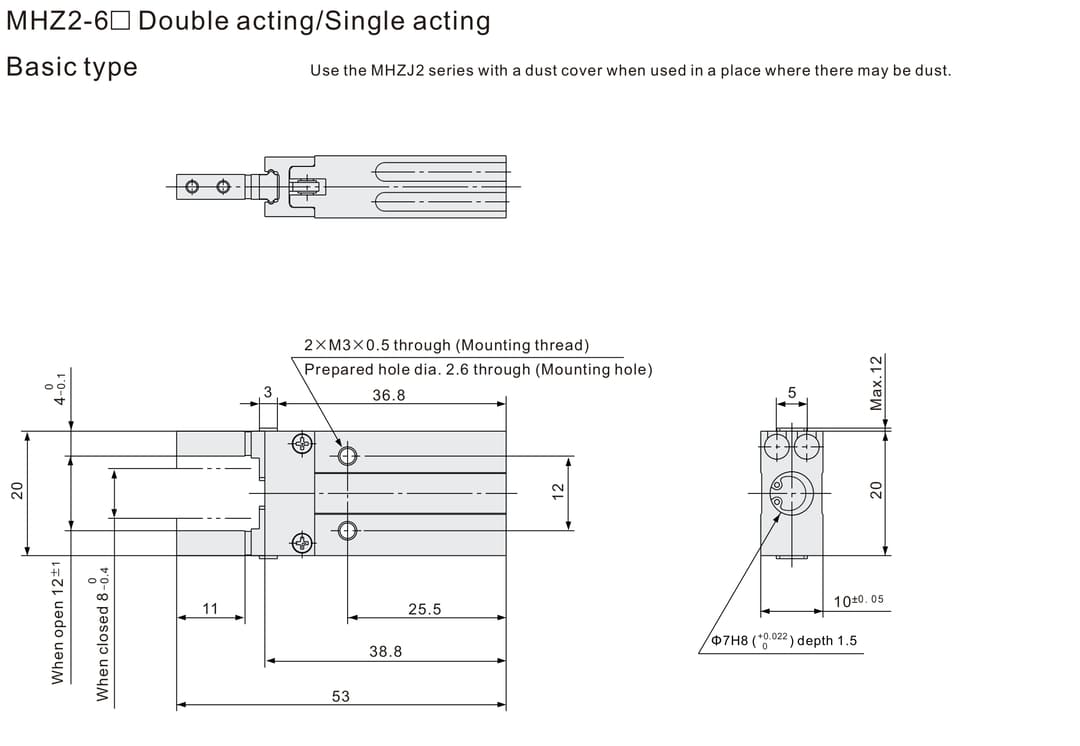

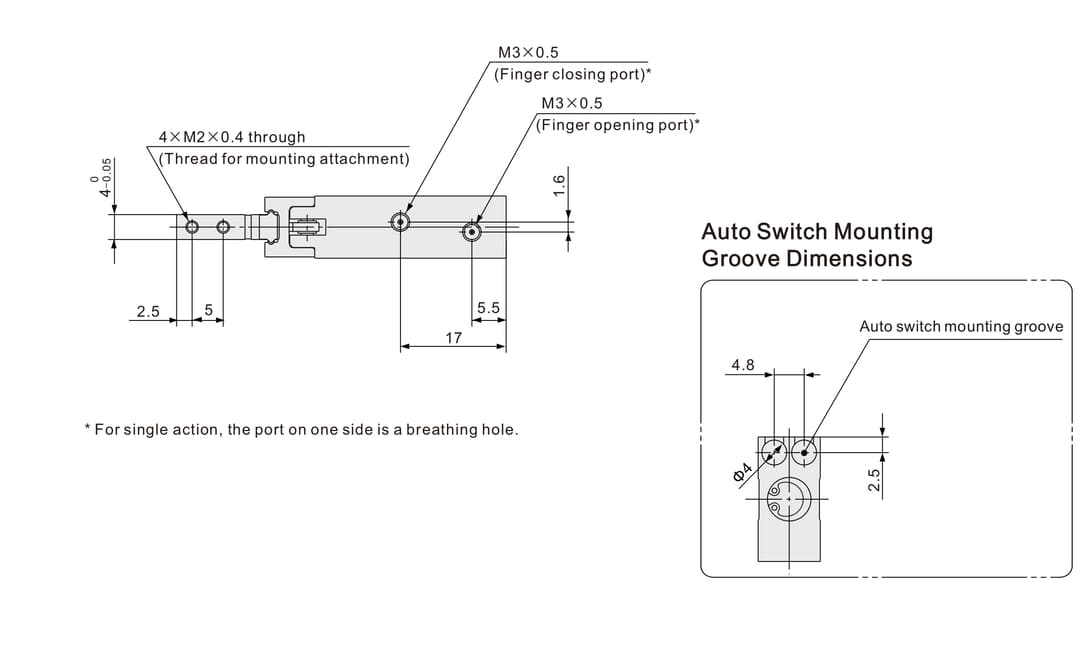

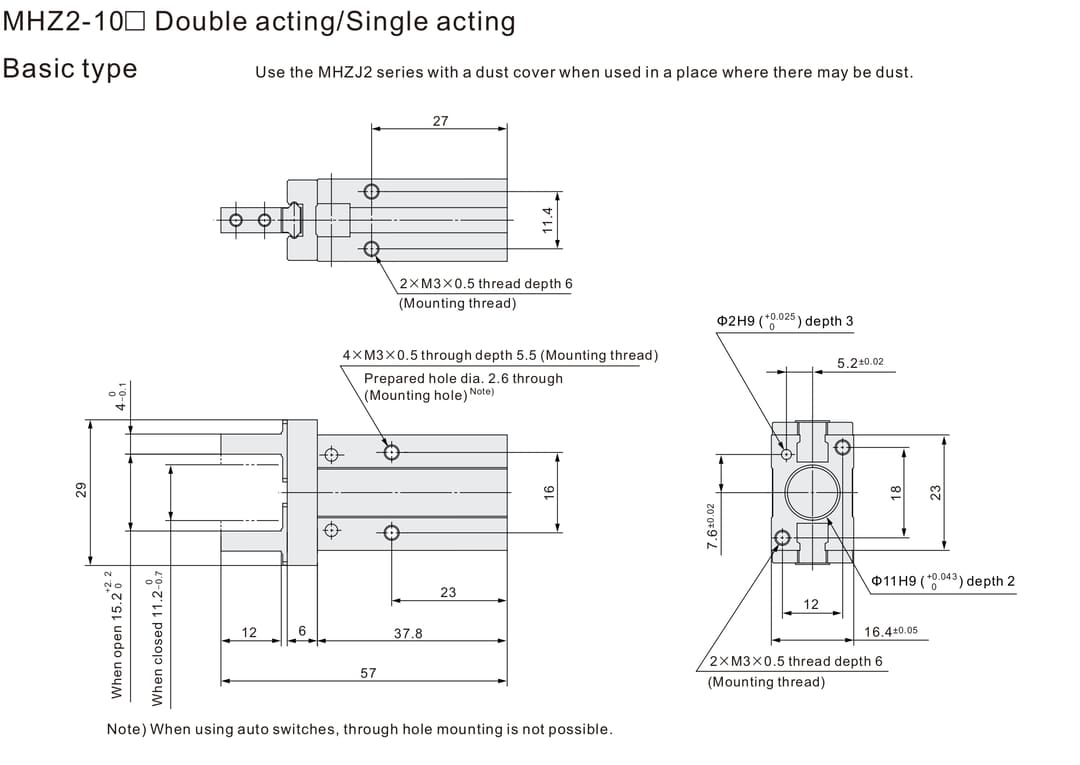

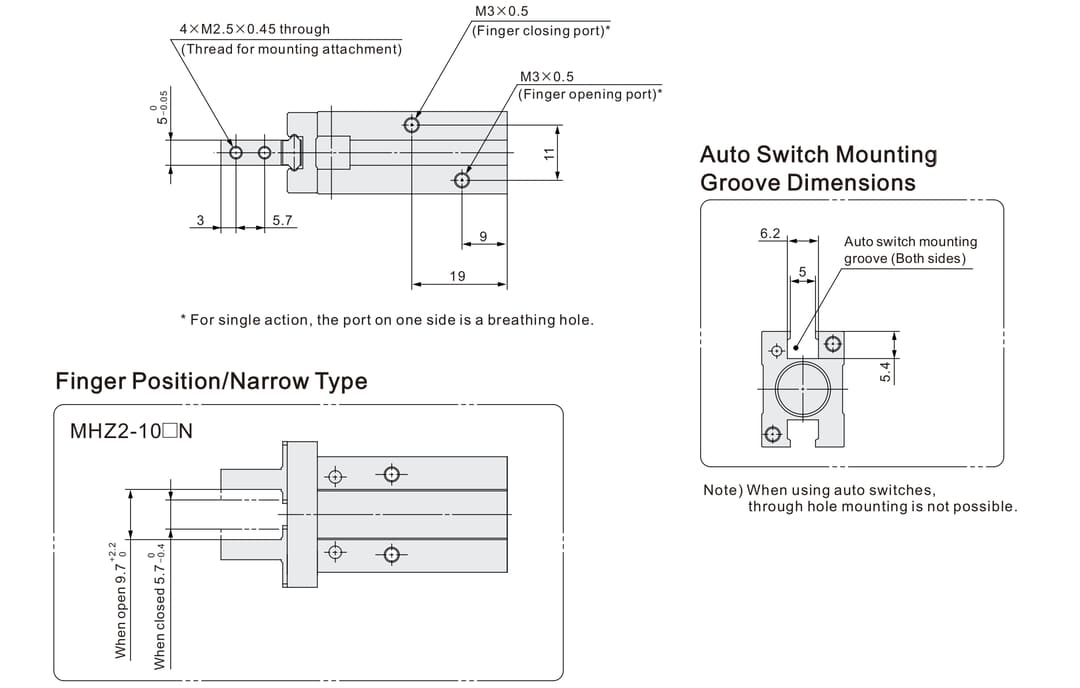

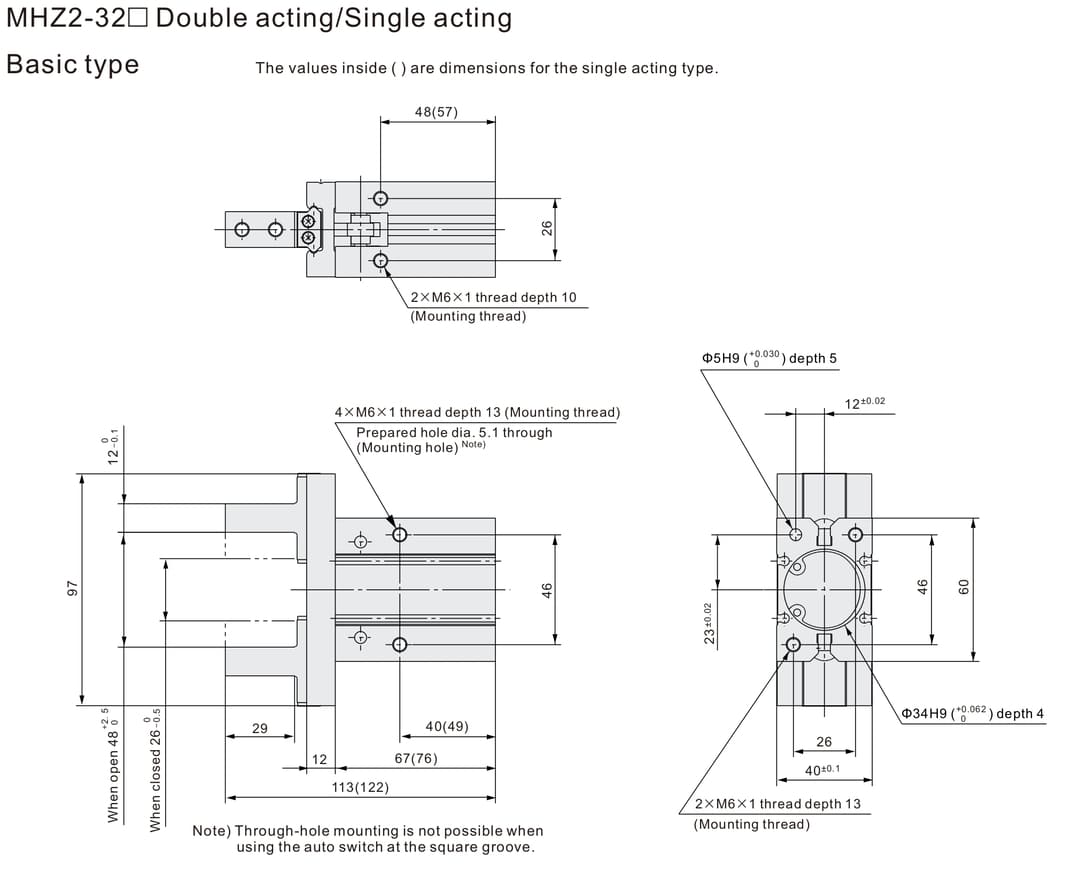

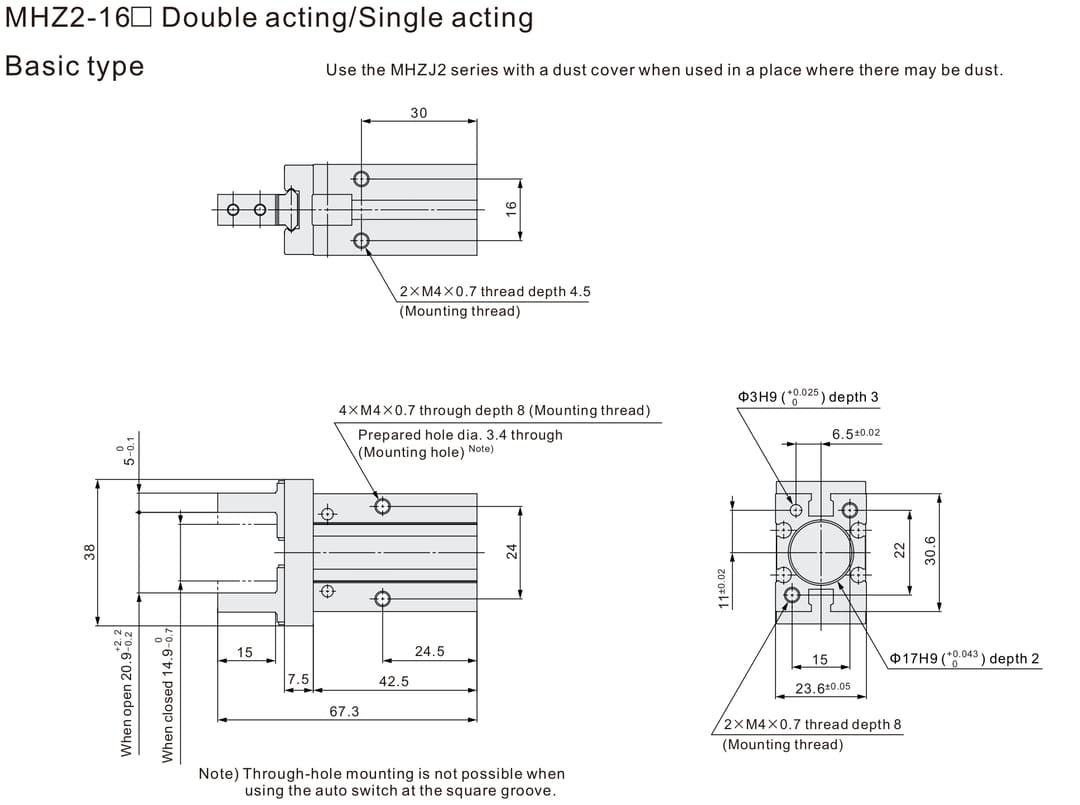

Основные измерения
Каталог PDF
