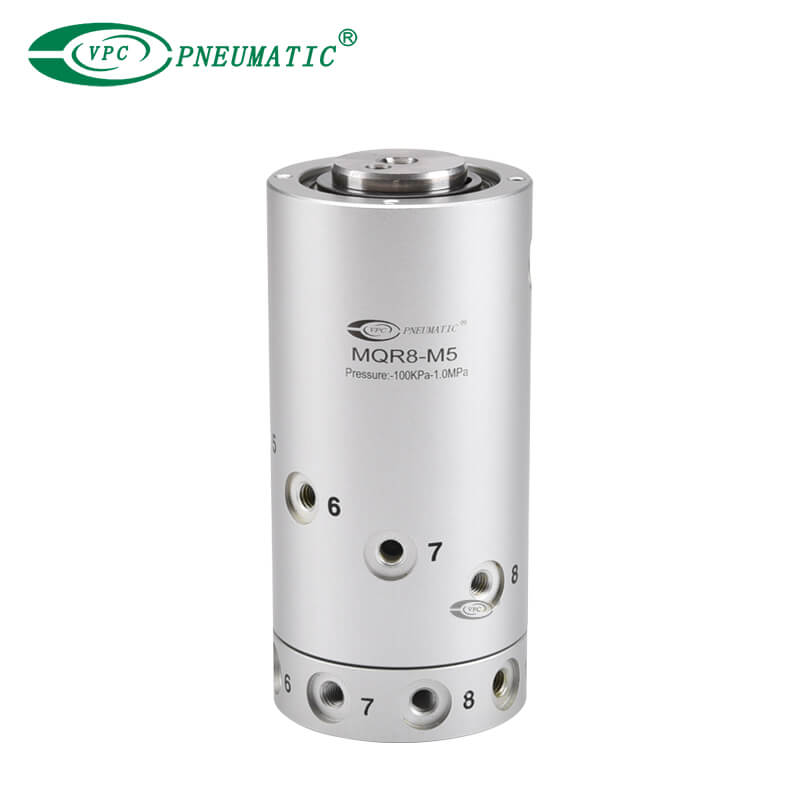

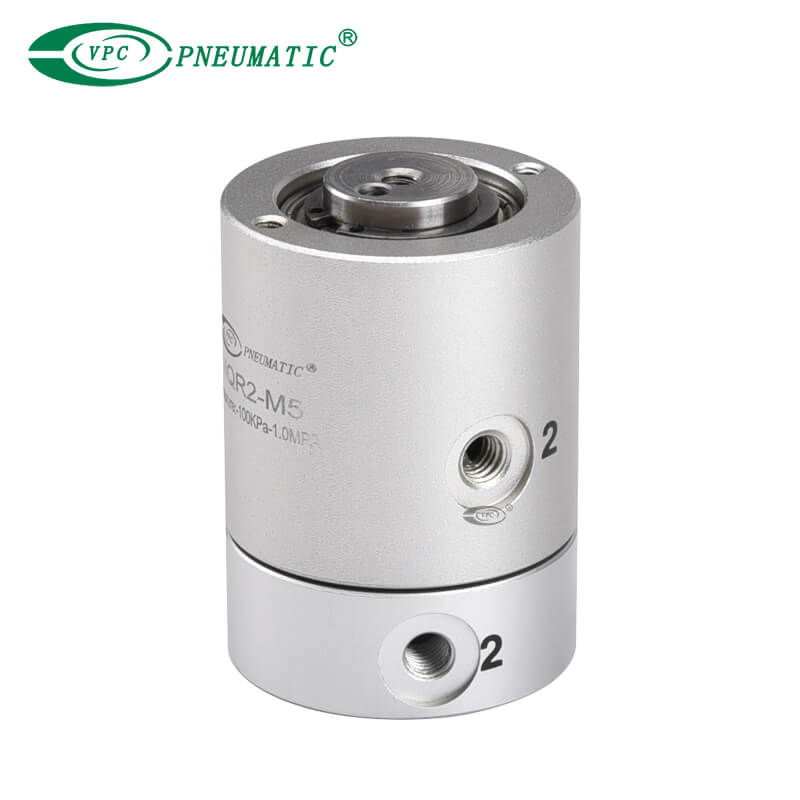

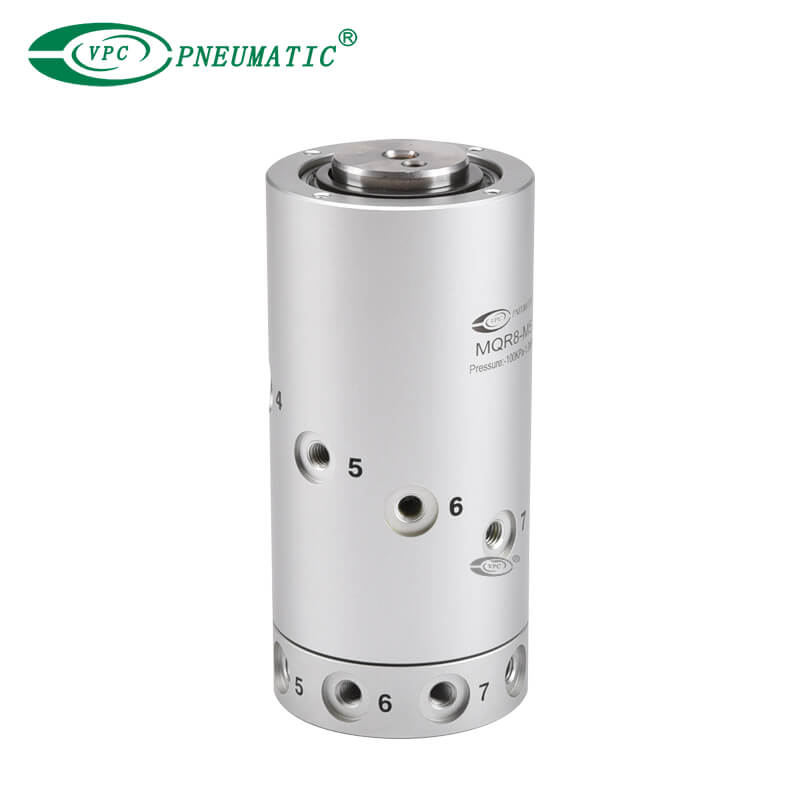

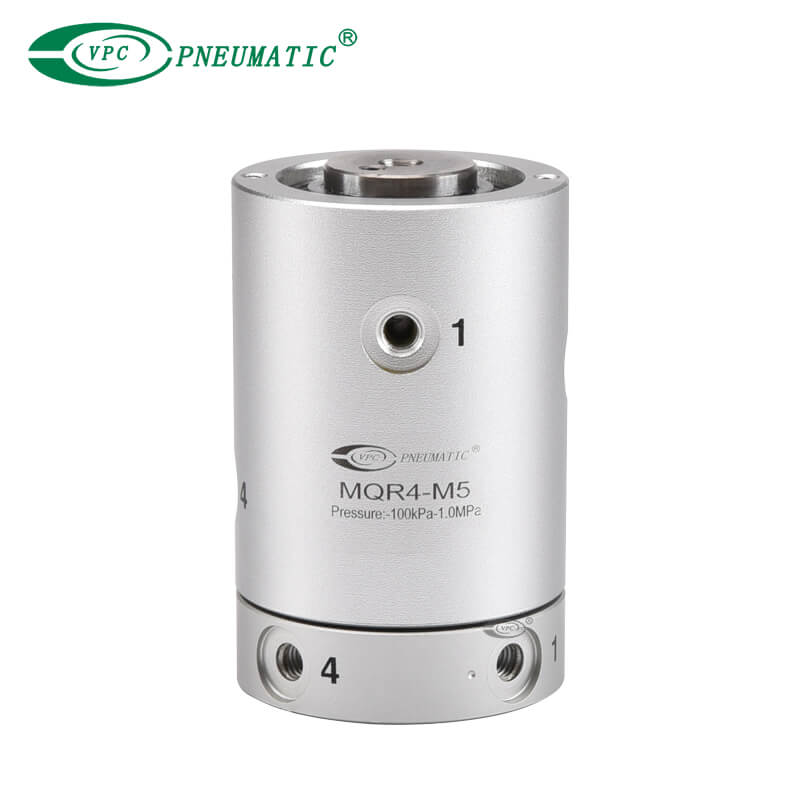

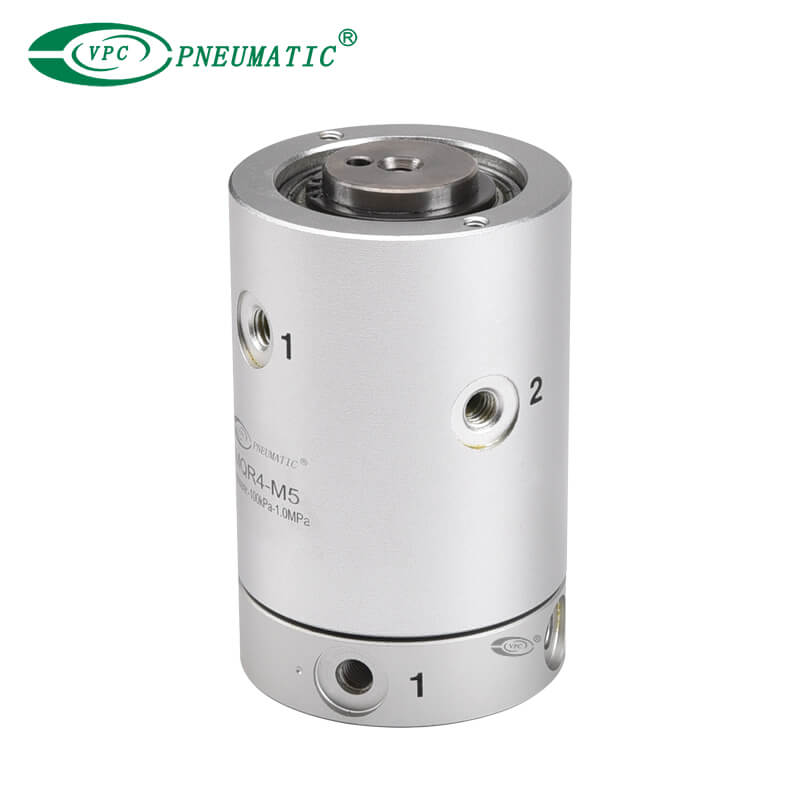

Серия MQR Низкий крутящий момент металлического уплотнения тип ротационного союза.

Серия MQR Низкий крутящий момент металлического уплотнения тип ротационного союза.

Поворотное соединение серии MQR с металлическим уплотнением и низким крутящим моментом позволяет подавать воздух к вращающимся и скользящим компонентам.На крутящий момент не влияют колебания давления питания и температуры.Использование металлических уплотнений предотвращает прилипание золотника к вращающейся поверхности даже после длительного простоя.Отверстия для трубопроводов расположены по спирали для облегчения прокладки трубопроводов.

Модель:
MQR
Марка продукта:
VPC Pneumatic

порты подключения:	М5х0,8
Станции на коллекторе:	Бесплатная комбинация
Тело:	Алюминиевый сплав
Качественная гарантия:	2 года
штат:



Запрос цены Добавить в корзину

Описание продукта

■ Характеристика продукта

1. Крутящий момент не зависит от давления питания и колебаний температуры.

2. Использование металлических уплотнений предотвращает прилипание золотника к вращающейся поверхности даже после длительного простоя.

3. Рабочее давление: от -100 кПа до 1 МПа.

4. Отверстия для трубопроводов расположены по спирали для облегчения прокладки трубопроводов.

■ Символ

пневматическое поворотное соединение

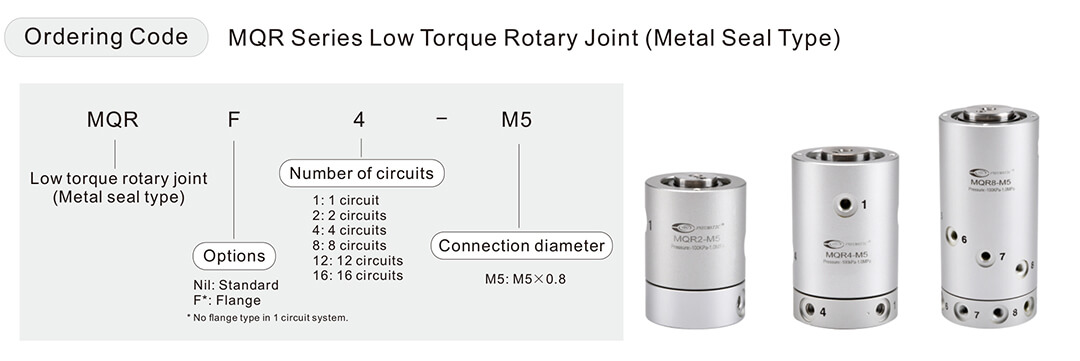

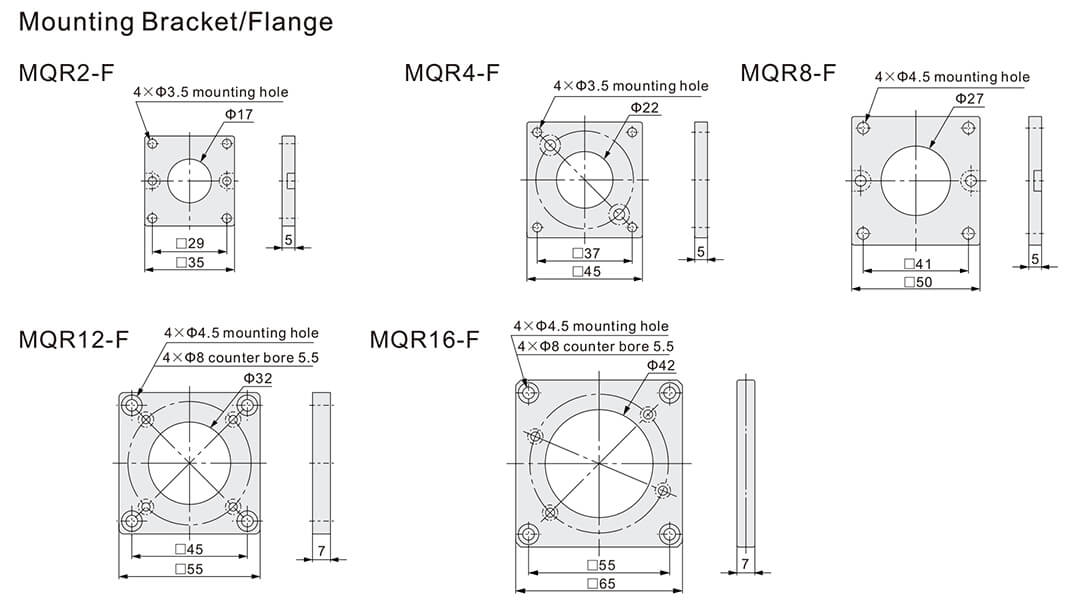

■ Опции/Монтажный кронштейн

Количество цепей	2 circuits	4 circuits	8 circuits	12 circuits	16 circuits
Номер детали фланца	MQR2-Ф	MQR4-Ф	MQR8-Ф	MQR12-Ф	MQR16-Ф

характеристики продукта

Модель		MQR1-M5	МКР2-М5	MQR4-M5	MQR8-M5	МКР12-М5	МКР16-М5
Количество цепей (Количество портов)		1	2	4	8	12	16
Рабочая среда		Воздух
Конструкция уплотнения		Металлическое уплотнение
Структура руководства		Подшипник поддерживается	Подшипник поддерживается с обоих концов
Размер порта		Мужской Р 1/8	М5 х 0,8
		Женский М5 х 0,8
Характеристики расхода	C	0,50 [дм³/(с·бар)]
	b	0.40
	Резюме	0.17
Смазка		Не требуется
Мин.рабочее давление		-100 кПа
Макс.рабочее давление		1,0 МПа
Рабочая температура ^{Примечание 1)}		от -10 до 80℃
Макс.пусковой вращающий момент ^{Заметка 2)}		≤0,003 Н·м	≤0,03 Н·м	≤0,05 Н·м	≤0,10 Н·м	≤0,20 Н·м	≤0,50 Н·м
Допустимое число оборотов ^{Примечание 5)}		3000 мин.^-1 (об/мин) или меньше ^{Заметка 3)}	2000 мин.^-1 (об/мин) или меньше	1500 мин.^-1 (об/мин) или меньше	900 мин.^-1 (об/мин) или меньше	600 мин.^-1 (об/мин) или меньше	200 мин.^-1 (об/мин) или меньше
Допустимая радиальная нагрузка (допустимая реакция оси муфты) ^{Примечание 4)}		1 Н или меньше	15 Н или меньше	30 Н или меньше	40 Н или меньше	50 Н или меньше	50 Н или меньше
Допустимая осевая нагрузка

*1) Температура 80°C включает повышение температуры при вращении.

*2) Пусковой момент не изменяется при подаче давления или при простое (остается в пределах максимального пускового вращательного момента), но меняется при номер вращения.

*3) При использовании на скорости выше 600 мин.^-1 (об/мин), убедитесь, что вращение происходит в направлении крепления шарнира.

*4) Рекомендуется использовать муфты из резины и смолы, поскольку они превосходно поглощают смещения от центра, удары и вибрации.

*5 мин^-1: Количество оборотов в 1 минуту

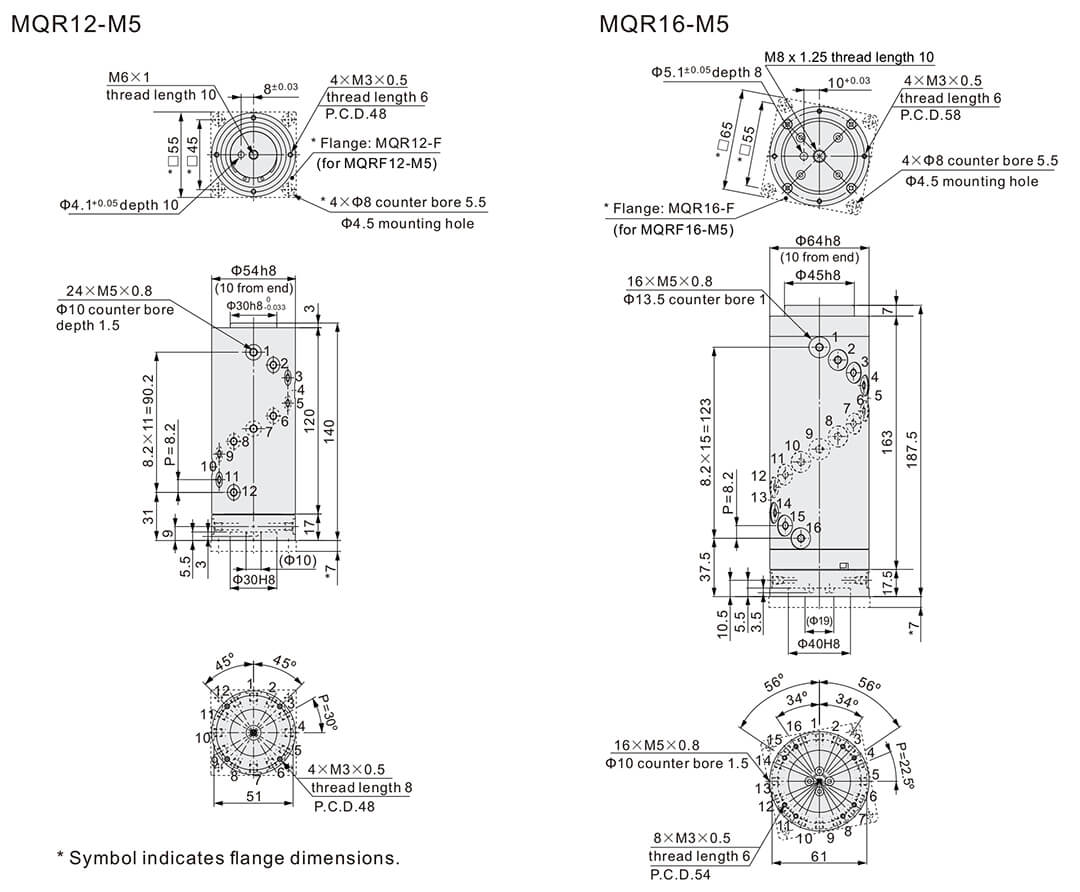

Размеры продукта

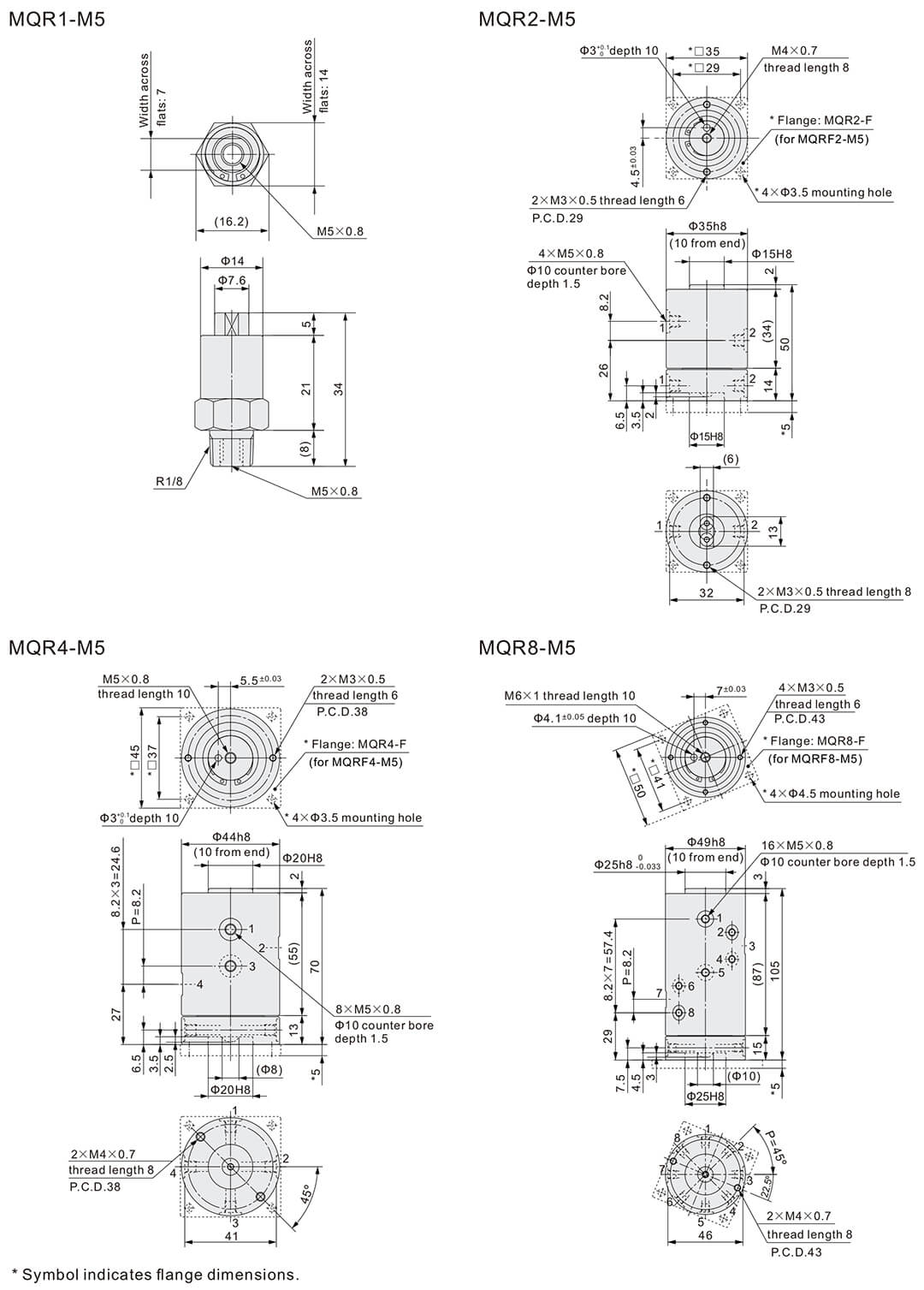

■ Основные размеры

Стандартный тип/Тип фланца

воздушное ротационное соединение пневматический поворотный шарнир Воздушные фитинги поворотного соединения
