| Рабочая среда: | |
|---|---|
| Номинальная плотность фильтрации: | |
| Макс.рабочее давление: | |
| Рабочая температура: | |
Описание продукта
Сепаратор Super Mist Ame должен быть применен для фильтрации сжатого воздуха, требующего высокой степени чистоты, такой как сжатый воздух для линий покрытия, для чистых комнат и для оборудования, которое должно избегать масла.
● Возможно модульное соединение
● Время замены фильтра можно оценить визуально
Время замены элемента обозначено изменением цвета.
Когда элемент становится насыщенным содержанием масла, на передней поверхности начнется появляться пятна красного цвета.
Когда место красного цвета становится видимым, немедленно замените элемент.
● потоки: RC, G, NPT
Спецификации продукта
| Рабочая среда | Сжатый воздух |
| Максимум рабочее давление | 1,0 МПа |
| Мин рабочее давление *1 | 0,05 МПа |
| Доказательство давления | 1,5 МПа |
| Рабочая температура | От 5 до 60 ℃ |
| Рейтинг фильтрации | 0,01 мкм (эффективность фильтрации: 99,9%) |
| Чистота в розетке *2 | Менее 100 частиц 0,3 мкм или больше на кубический фут [менее 35 частиц на 10 лидов ( ANR)]] |
| Плотность масляного тумана в розетке | Максимум 0,01 мг/м³ (ANR) *2 (Перед насыщением маслом менее 0,01 мг/м³ (ANR) ≈0,8 млрд) |
| Период замены элемента | 1. Замените элемент, когда на поверхности произошло красное цветное пятно. *1 |
2. Даже если красное пятно не появляется на поверхности, элемент фильтра должен быть заменен, когда падение давления достигает 0,1 МПа или после 2 лет работы, в зависимости от того, что наступает раньше. |
*1) Неспособность заменить элемент, когда начинается появление красного цвета, приведет к тому, что содержание масла с красным пигментированием протекает на вторичную сторону. Если немедленная замена элемента по какой -то причине не является вариантом, AMF должен быть установлен на вторичной стороне, а элемент должен быть заменен как можно скорее. В таких случаях элемент AMF должен быть заменен одновременно.
*2) В зависимости от условий эксплуатации, только мелкое количество красного пигмента, которое не повлияет на производительность фильтрации, может протекать на вторичную сторону. Длительное использование в таких условиях может привести к минимальному краснопигментированному остаткам на внутренней части трубопровода на вторичной стороне.
| Модель | Спецификация | Аксессуарная часть № (опция) | Запчасти | ||
| Скорость потока | Размер порта | Масса | Сборка кронштейна | Сборка элементов | |
| AME150C-01 | 200 л/мин | 1/8 | 0,3 кг | AM-BM101 | AM-EL150 |
| AME150C-02 | 1/4 | ||||
| AME250C-02 | 500 л/мин | 1/4 | 0,48 кг | AM-BM102 | AM-EL250 |
| AME250C-03 | 3/8 | ||||
| AME350C-03 | 1000 л/мин | 3/8 | 0,8 кг | AM-BM103 | AM-EL350 |
| AME350C-04 | 1/2 | ||||
| AME450C-04 | 2000 л/мин | 1/2 | 1,3 кг | AM-BM104 | AM-EL450 |
| AME450C-06 | 3/4 | ||||
| AME550C-06 | 3700 л/мин | 3/4 | 2,0 кг | AM-BM105 | AM-EL550 |
| AME550C-10 | 1 | ||||
| AME650-10 | 6000 л/мин | 1 | 4,2 кг | BM56 | AM-EL650 |
| AME650-14 | 1 1/2 | ||||
| AME850-14 | 12000 л/мин | 1 1/2 | 10,5 кг | BM57 | AM-EL850 |
| AME850-20 | 2 | ||||

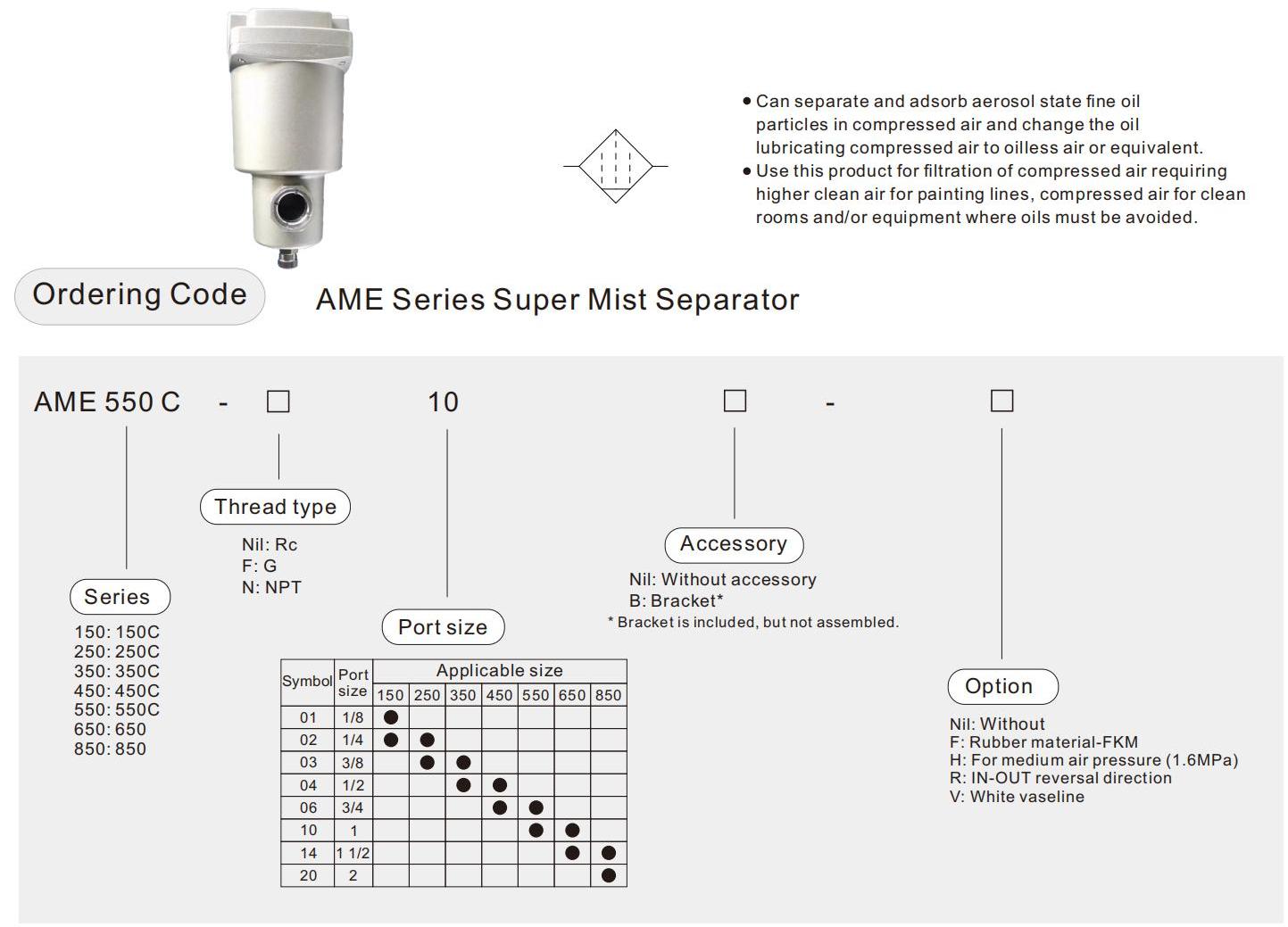

Пример заказа: скорость потока 1000L/мин, размер порта G1/2
Модель: AME350C-04

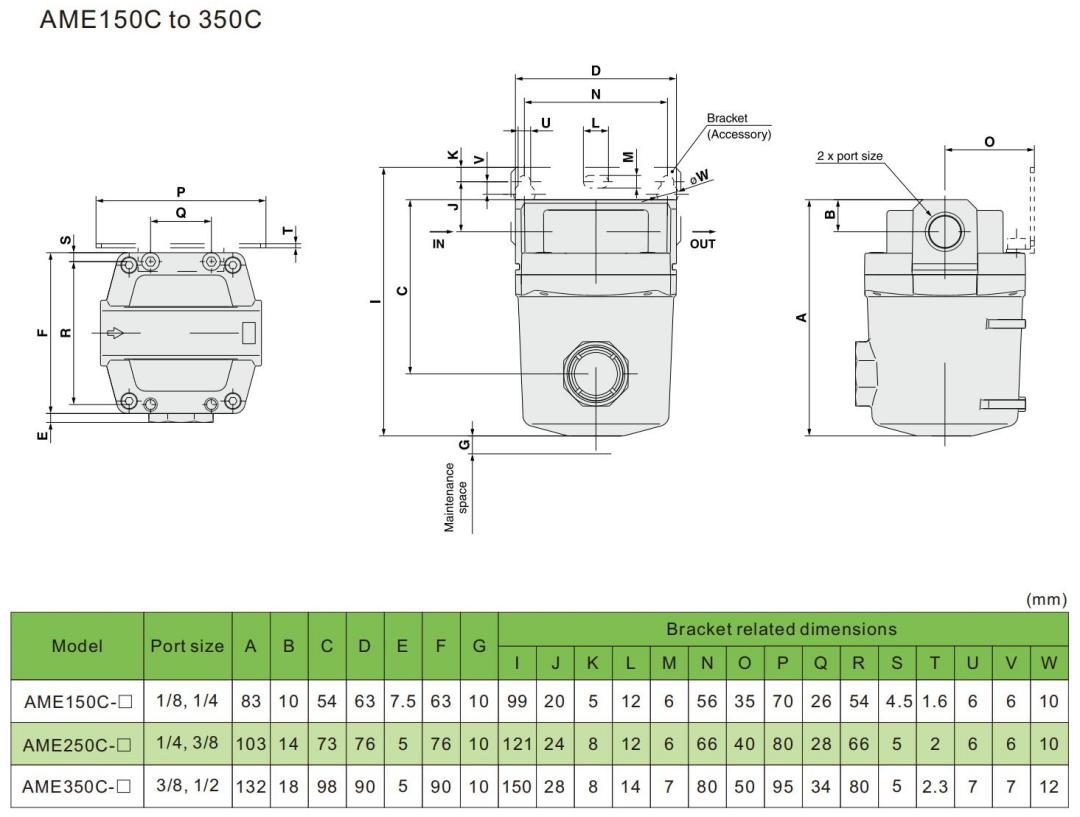

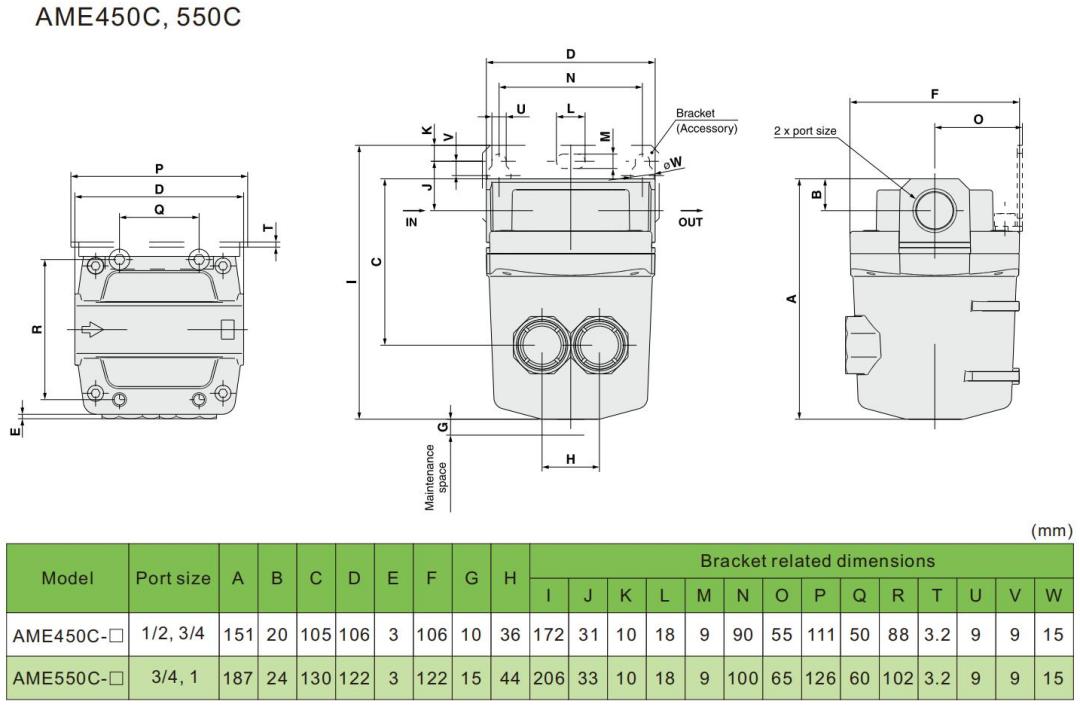

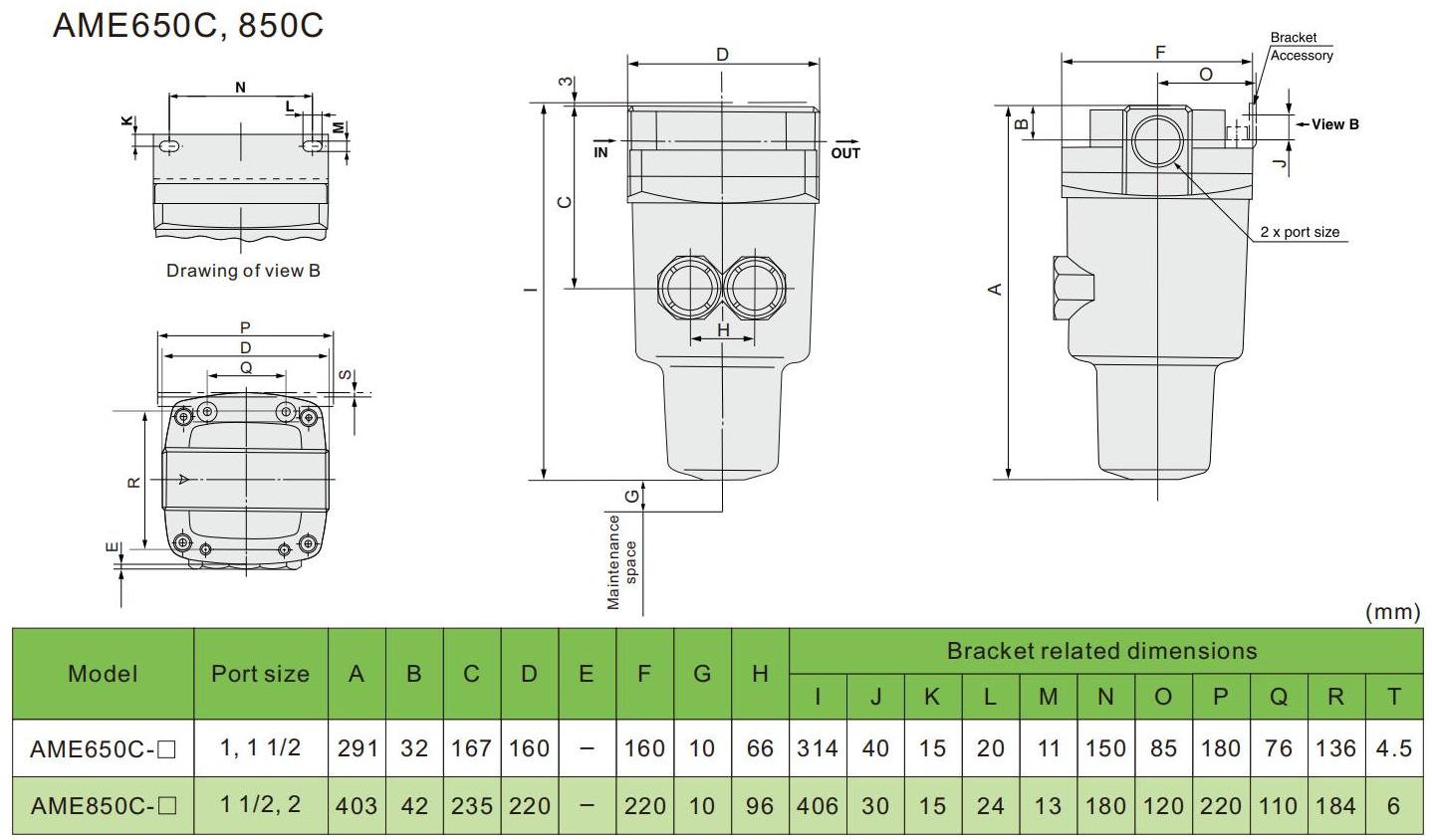

Основные измерения
