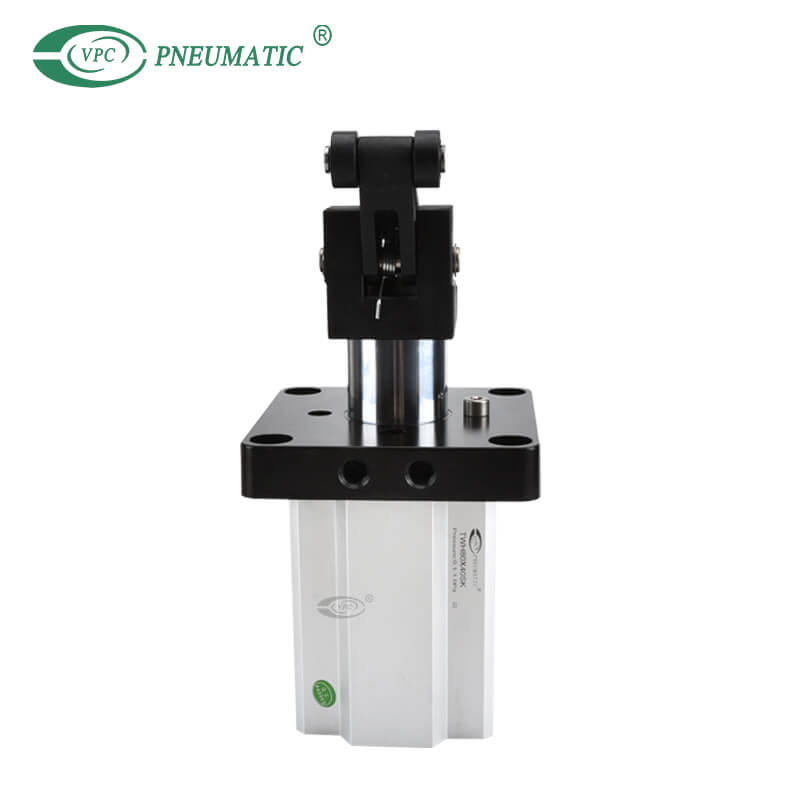

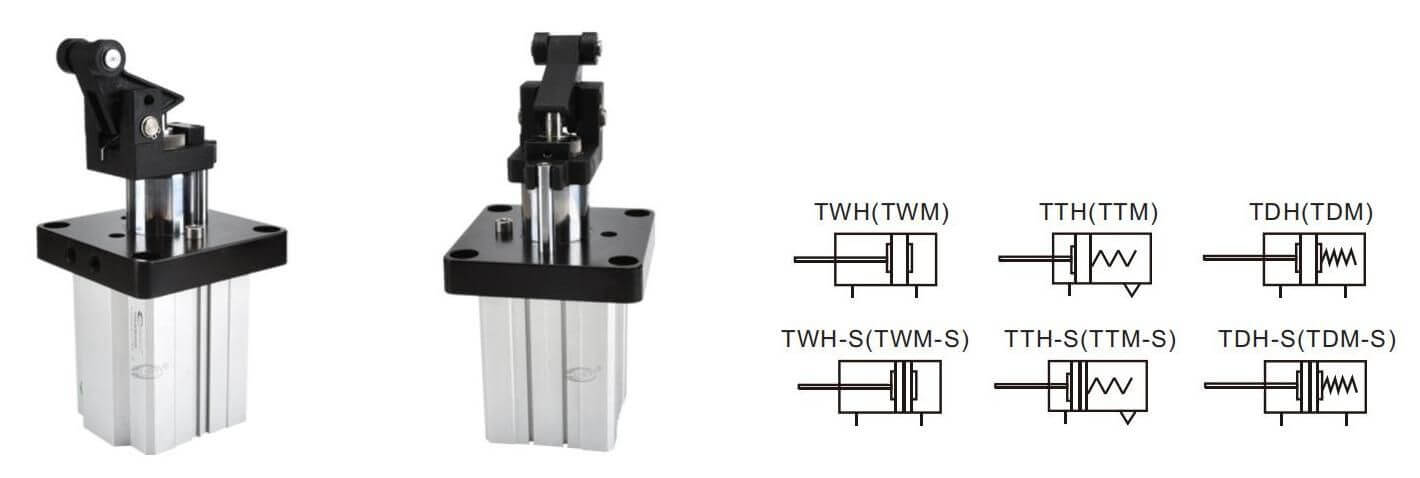

TWH80X40SK
VPC Pneumatic
8412310090
Материал тела: | |
---|---|
Заседание: | |
Инсульт: | |
Качественная гарантия: | |
штат: | |
Описание продукта
1. Утолщенный поршневой шток стопорного цилиндра TWH может эффективно улучшить способность цилиндра противостоять ударам.
2. Сверхмощный стопорный цилиндр с фиксированным амортизатором или регулируемым амортизатором надежно поглощает энергию удара.
3. Рычажный роликовый стопорный цилиндр оснащен устройством блокировки, которое может предотвратить отскок коромысла и отталкивание закрепленного объекта.
4. Клиенты могут выбирать из различных серий и спецификаций пневматических стопорных цилиндров.
TWH① 50② x 30③ S④ K⑤
① Код серии | ② Отверстие | ③ Инсульт | ④ Магнит | ⑤ Стопор |
TWH: Тип двойного действия ТДХ: Встроенная пружина двойного действия ТТХ: Одностороннего действия-тянущего типа | 20мм 25 мм | 15мм | Пустой: Без магнита С: С магнитом | Л: Безударный стопор (нерегулируемый амортизатор) К: Безударный стопор (регулируемый амортизатор) |
32мм | 20мм | |||
40 мм 50мм 63мм | 30мм | |||
80мм | 40 мм | |||
ТВМ: Тип двойного действия TDM: Встроенная пружина двойного действия ТТМ: Одностороннего действия-тянущего типа | 50мм | 30мм | К: Безударный стопор (регулируемый амортизатор) |
※ Если резьба стандартная, код не указан.
※ Диаметр цилиндра 20 мм, амортизатор нерегулируемый 25 мм;выше 32 регулируемый амортизатор.
характеристики продукта
Модель | TWH | ТВМ | |||||||
Отверстие (мм) | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 50 | |
Рабочая среда | Чистый воздух (фильтрация 40 мкм) | ||||||||
Действующий тип | Двойного действия, одностороннего действия | ||||||||
Рабочее давление | Двойное действие | от 0,15 до 1,0 МПа | |||||||
Одностороннего действия | от 0,25 до 1,0 МПа | от 0,2 до 1,0 МПа | |||||||
Гарантированное давление | 1,5 МПа | ||||||||
Рабочая температура | от -20 до 70 ℃ | ||||||||
Переносимость инсульта | +1,0 0 | ||||||||
Диванная подушка | Бампер | ||||||||
Смазка | Не требуется | ||||||||
Монтаж | Фланец | ||||||||
Тип конца стержня | Безударная пробка ( нерегулируемый амортизатор ) | Безударный стопор (регулируемый амортизатор) | |||||||
Размер порта | М5×0,5 | М8×1,0 |
* Резьба PT, резьба G и резьба NPT доступны.
1. Регулировка амортизатора
● Амортизатор был отрегулирован до окончания работы цилиндра.
● Клиент может настроить его при необходимости.
● Шаги следующие
а.Ослабьте фиксирующий винт.
б.Поверните амортизатор, чтобы отрегулировать амортизационную способность.
в.Затяните фиксирующий винт.
2. Многофункциональное рабочее положение
● Если корпус зафиксирован, просто для регулировки кулисы рабочее направление цилиндра будет изменено.
● Для серии TWG регулировка положения фланца может изменить рабочую высоту.
3. Работа запрещена (безударный стопор (K))
● Эта функция используется для отмены остановки цилиндра и облегчения прохождения заготовки.
● Шаги следующие
а.Отвинтите стопорный винт с фланца.
б.Опустите роликовое сиденье.
в.Закрепите винт отмены в отверстии для винта на неподвижном седле, а хвостовик винта отмены должен быть вставлен в отверстие, сделанное на седле ролика.
4. Как использовать функцию стопора
● При сильном ударе по амортизатору следует избегать дополнительной энергии удара.Цилиндр без амортизатора не может подвергаться воздействию нагрузки, в противном случае может возникнуть механическая поломка.
● Максимальная кинетическая энергия удара, действующая на шток поршня, не может превышать допустимых максимальных значений, в противном случае может возникнуть механическая поломка.
5. Самоблокирующийся
Необычно, когда стопорный цилиндр работает, заготовка будет отскакивать под действием амортизатора.Чтобы удерживать заготовку в устойчивом положении, мы разработали это самоблокирующееся устройство.

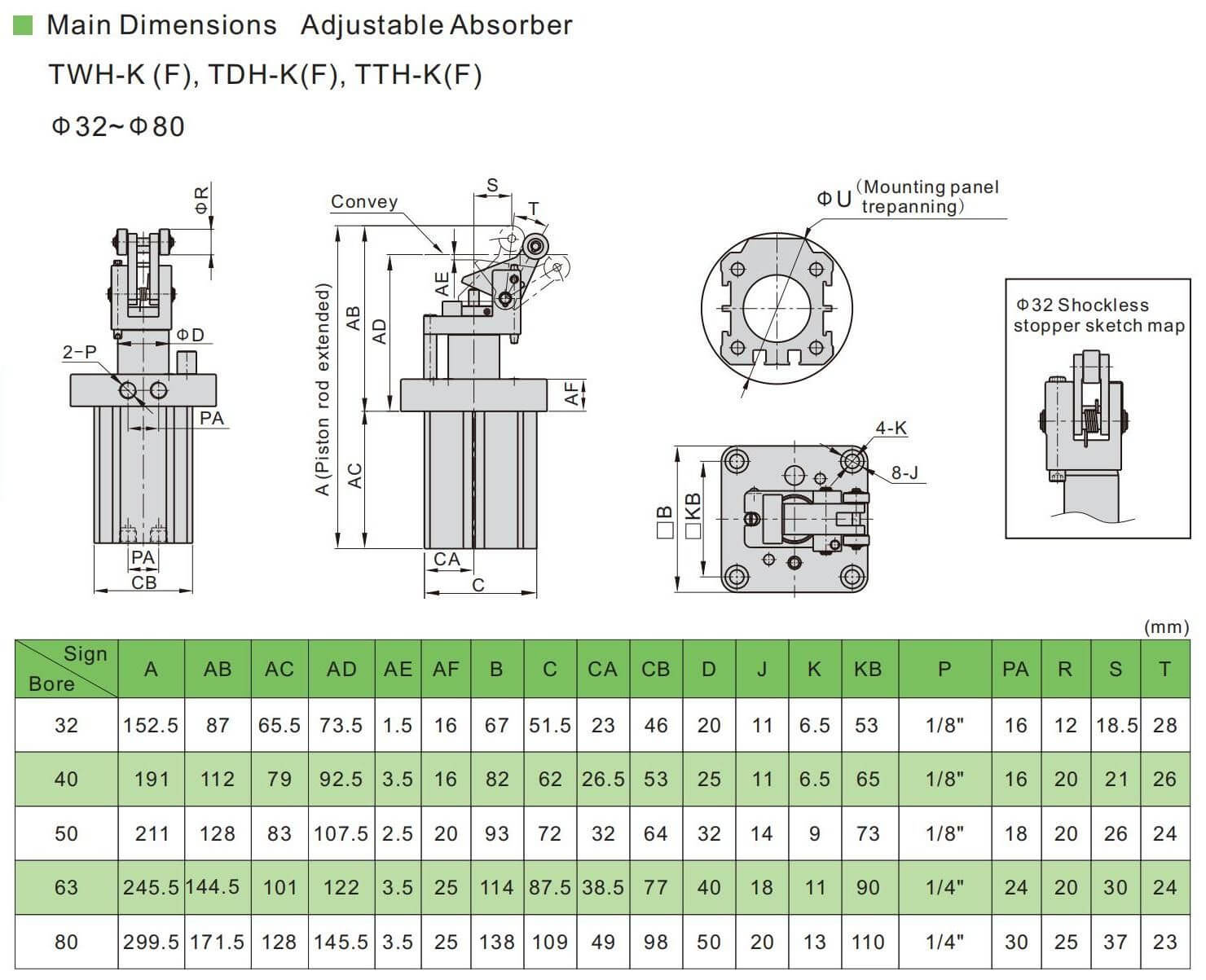

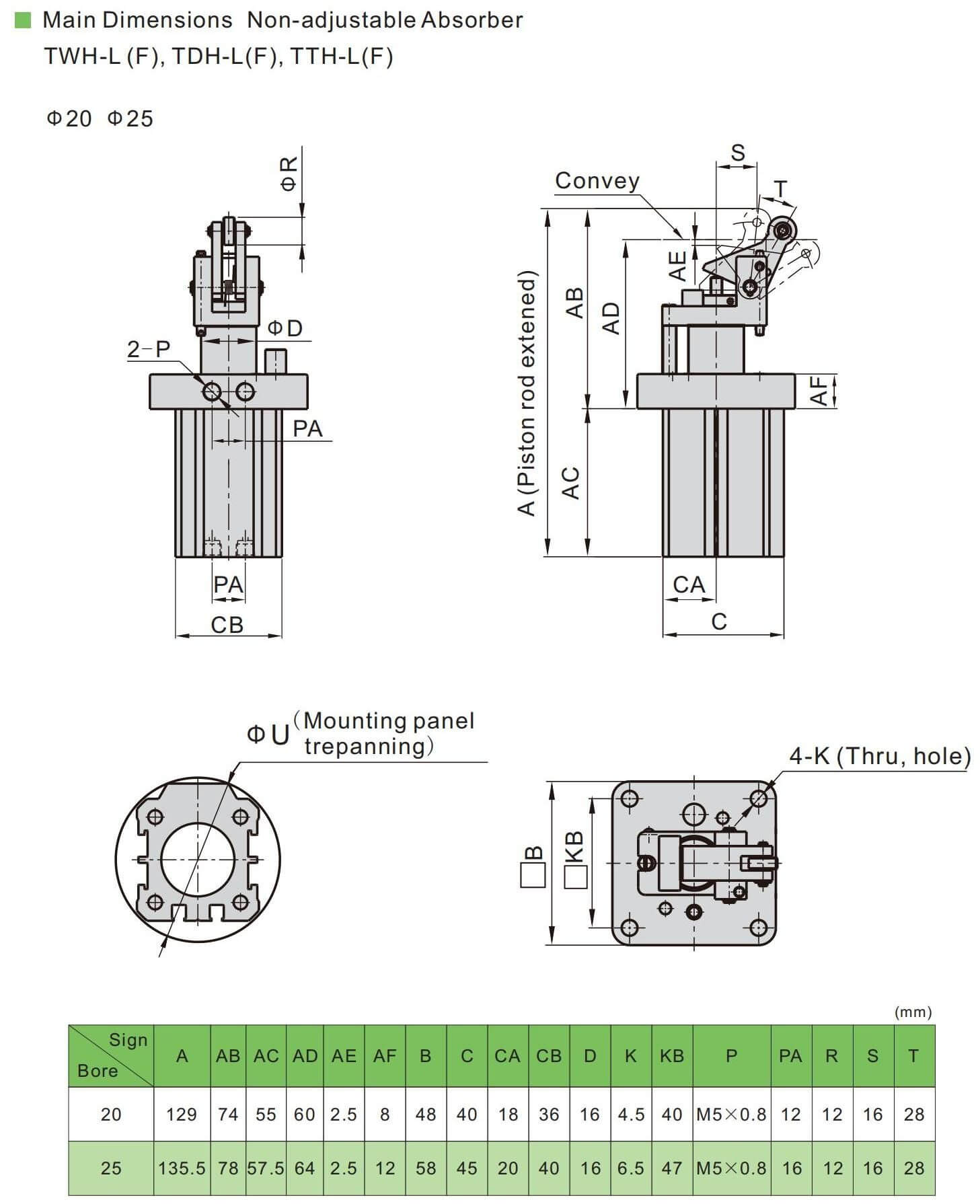

Основные размеры
Содержание страниц российского сайта: https://vpc-pneumatic.com.ru/стопорный-цилиндр-серии-twh/
Часто задаваемые вопросы о продукте
Q1: Что такое стопорный цилиндр?
Пневматические цилиндры используются для остановки движений в станках или держателях заготовок в транспортных системах с демпфированием или без него.Стопорные цилиндры с амортизацией могут останавливать нагрузки до прибл.800 кг на транспортных системах.
Q2: Что такое назначение пневмоцилиндра?
Пневматические цилиндры, также известные как пневматические приводы, представляют собой продукты, используемые для обеспечения линейного или вращательного движения и силы в автоматизированных системах, машинах и процессах.
Q3: Как рассчитать усилие пневматического цилиндра?
Используйте диаметр цилиндра (d) для расчета рабочей площади цилиндра (A), которая А = π × d² / 4.
Определить рабочее давление (Р) внутри цилиндра.
Умножьте давление (P) на площадь (A).Таким образом, вы вычисляете толкающую силу теории пневматических цилиндров (F), Ф = П × А.
