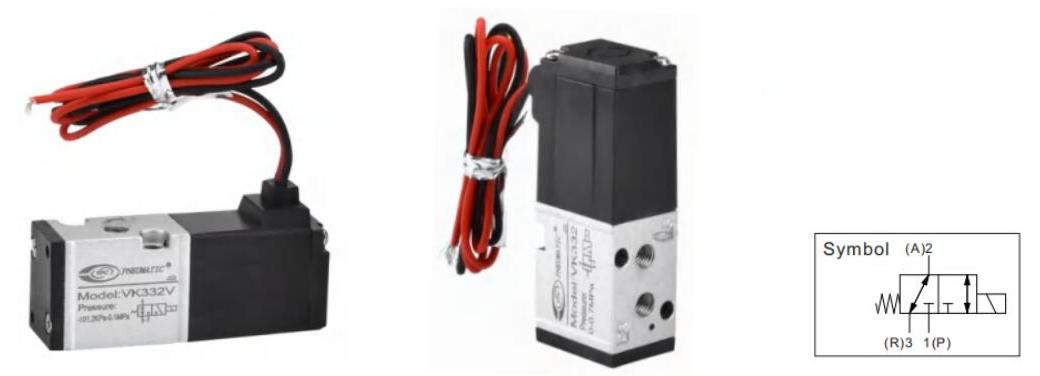

Серия VK доступна в вариантах с 3- и 5-портовым электромагнитным клапаном, прямым тарельчатым клапаном и резиновым уплотнением.Он соответствует спецификациям, не содержащим меди, поскольку все детали, контактирующие с жидкостями, изготовлены из материалов, не содержащих медь.Компактный клапан (ширина 18 x длина 68 мм) серии VK доступен в исполнении с портами на корпусе или с креплением на основании.

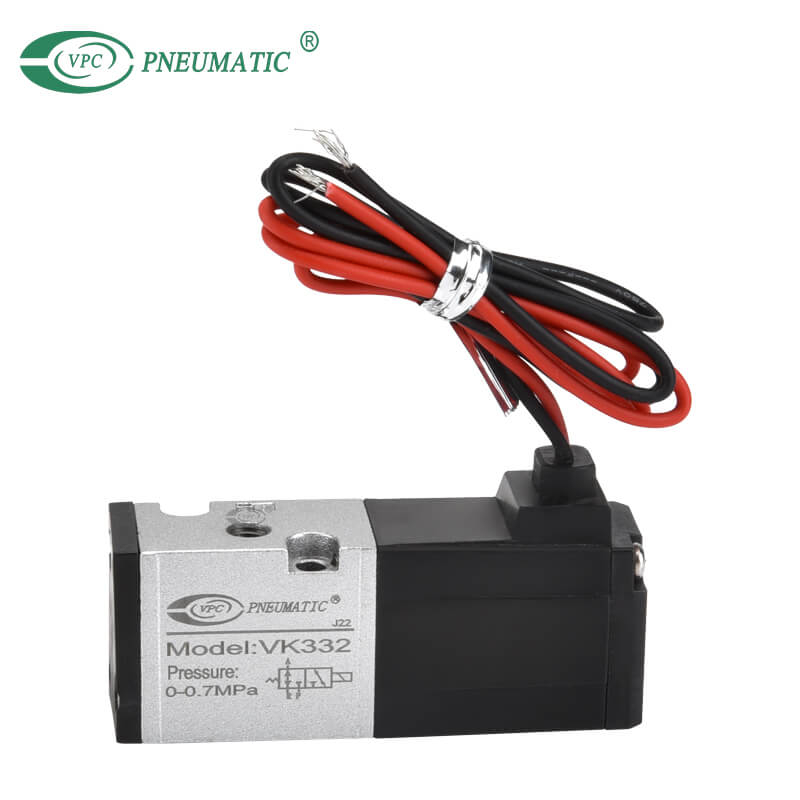

ВК332
VPC Pneumatic
8412909000
порты подключения: | |
---|---|
Станции на коллекторе: | |
Тело: | |
Качественная гарантия: | |
штат: | |
Описание продукта
1. Универсальное портирование: Доступно для клапана NC, Н.О.клапан, делительный клапан, селекторный клапан и т. д.
2. Компактный: Ширина 18×Длина 63 (мм)
3. Низкое энергопотребление: 4 Вт постоянного тока (стандартный тип), 2 Вт постоянного тока (тип низкой мощности)
5. Подходит для использования в вакууме -101,2 кПа.
6. Подходит для использования в приложениях, не содержащих медь.
Части, контактирующие с жидкостями, не содержат меди, что позволяет использовать стандартный продукт как есть.

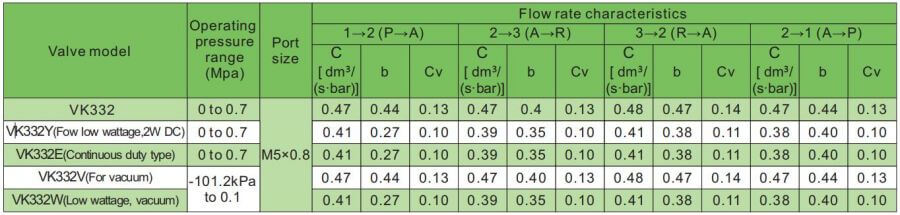

характеристики продукта
Модель | ВК332 | ВК332Y | ВК332Э | ВК332В | ВК332В |
Рабочая среда | Чистый воздух | ||||
Тип актерского мастерства | Тип прямого действия | ||||
Способы | 2 позиции 3 порта | ||||
Рабочая температура | От -5 до 50 ℃ (без замерзания) | ||||
Время отклика (при 0,5 МПа) | 10 мс или меньше (стандартно), 15 мс или меньше (тип с низким энергопотреблением) | ||||
Ручное переопределение | Нефиксируемый нажимной тип | ||||
Смазка | Не требуется (При наличии смазки используйте турбинное масло класса 1 ISO VG32.) | ||||
Ориентация монтажа | Неограниченный | ||||
Имапакт/стойкость к вибрации | 300/50 м/с² | ||||
Корпус | Пыленепроницаемый |
Электрический ввод | Втулка (G), клемма DIN (D) | ||
Номинальное напряжение (В) | переменного тока | 100, 110, 200, 220, 240 | |
ОКРУГ КОЛУМБИЯ | 12, 24 | ||
Допустимые колебания напряжения | ±10% от номинального напряжения | ||
Полная мощность (переменный ток) | Стандартный тип | Натиск | 9,5 ВА/50 Гц, 8 ВА/60 Гц |
Держа | 7 ВА/50 Гц, 5 ВА/60 Гц | ||
Непрерывный режим работы | Натиск | 3,5 ВА/50 Гц, 303 ВА/60 Гц | |
Держа | 3 ВА/50 Гц, 2,8 ВА/60 Гц | ||
Потребляемая мощность (постоянный ток) | Без индикатора | 4 Вт (стандарт), 2 Вт (тип с низким энергопотреблением) | |
С индикатором | 4,3 Вт (стандарт), 2,3 Вт (тип с низким энергопотреблением) | ||
Ограничитель перенапряжения | переменного тока | Варистор | |
ОКРУГ КОЛУМБИЯ | Диод (варистор на 12 В постоянного тока или меньше) | ||
Индикатор | переменного тока | Неоновая лампочка | |
ОКРУГ КОЛУМБИЯ | ВЕЛ |
* При номинальном напряжении

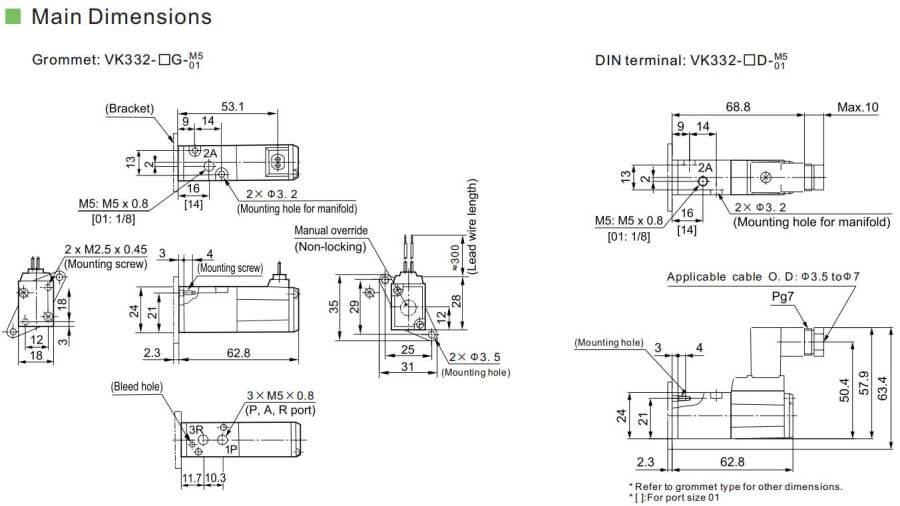

Основные размеры
Часто задаваемые вопросы о продукте
Вопрос 1. Электромагнитные клапаны не открываются или закрываются?
Нормально закрытый или нормально открытый относится к положению соленоида, когда катушка обесточена.Нормально закрытый соленоид блокирует подачу воздуха от привода, когда катушка обесточена.Обычно открытые соленоиды обеспечивают открытый путь подачи воздуха к приводу, когда катушка обесточена.
В2. Электромагнитный клапан не открывается/закрывается должным образом?
Проверьте источник питания и убедитесь, что напряжение и частота правильные.Также проверьте соединения.Проверьте, соответствует ли направление потока индикаторам на корпусе клапана или находится в пределах, указанных в руководстве по эксплуатации клапана.
Вопрос 3. Какие наиболее распространенные проблемы с электромагнитным клапаном?
Распространенные проблемы соленоидов включают в себя застревание плунжеров внутри или снаружи, прикрепленные клапаны, которые замерзли на месте, плохую внутреннюю обмотку катушки и чрезмерный шум во время работы.Некоторые из этих проблем являются результатом внутренних проблем соленоида, тогда как другие обычно вызваны внешними компонентами.
Вопрос 4. Когда следует соленоидный клапан заменить?
Как правило, если ваш электромагнитный клапан имеет признаки износа или повреждения, то, скорее всего, пришло время его заменить.
Вопрос 5. Устранение неисправности электромагнитного клапана
Проверьте, правильно ли подается питание и может ли катушка рассеивать тепло за счет вентиляции.Установите новую катушку и никогда не подавайте питание на катушку, если она не установлена на клапане.Проверьте наличие влаги внутри и при необходимости замените.Также замените все поврежденные или погнутые арматуры и проверьте совместимость рабочей среды с вашим клапаном.
Каталог PDF
