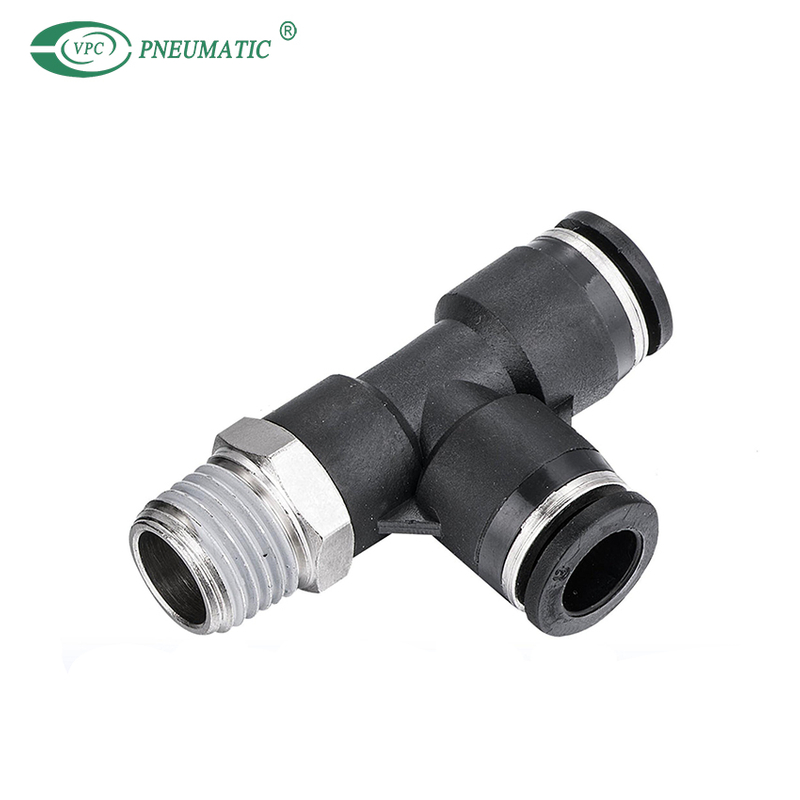

Тройник с наружной резьбой VPD

Поделиться с:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
sharethis sharing button
  1. Легко подключить/отключить трубку на один штрих.
  2. Эллиптический рукав позволяет легко наносить и снимать ванну в ограниченном пространстве.
  3. Фитинги оснащены прокладками, уплотнительным кольцом и тефлоновыми, которые уже на нити.
  4. Поскольку соединяющий агент применяется к детали винта, а упаковка используется в винте M5, утечка предотвращается.
  5. Никелевое покрытие предотвращает коррозию и загрязнение, поддерживая широкий спектр приложений.

  • VPD08-01

  • VPC Pneumatic

  • 39174000

Применимая трубка:
Нейлон
Полиуретан
Нить:
R/npt
Цвет тела:
Черный, синий, белый
штат:
Запрос цены Добавить в корзину

Описание продукта

VPC-порядка кода

■Размер трубки

Трубка (метрика) Трубка (дюйм)
Код 4 6 8 10 12 14 16 5/32 3/16 1/14 5/16 3/8 1/2
Трубка снаружи

Фон

 Фон Ф8 Фе10 Фе12 Ф14 Фе16 Ф5/32 Ф3/16 Ф1/14 Ф5/16 Ф3/8 Ф1/2

■Нить

Нить  (Метрика)
Код M5 M6 M8 M10 M12 M14 M16
 М20
Нить M5 × 0,8 M6 × 1,0 M8 × 1,0 M10 × 1,0 M12 × 1,25 M14 × 1,5 M16 × 1,5 M20 × 1,5

55 ° резьба (r)
Код 01 02 03 04 06
Нить R1/8 R1/4 R3/8 R1/2 R3/4
55 ° резьба (г)
Код G01 G02 G03 G04 G06
Нить G1/8 G1/4 G3/8 G1/2 G3/4
Тема (UNC) НАС  Резьба 60 °
Код U10 01n 02n 03n 04n 06n
Нить 10-32Unf NPT1/8 NPT1/4 NPT3/8 NPT1/2 NPT3/4


характеристики продукта

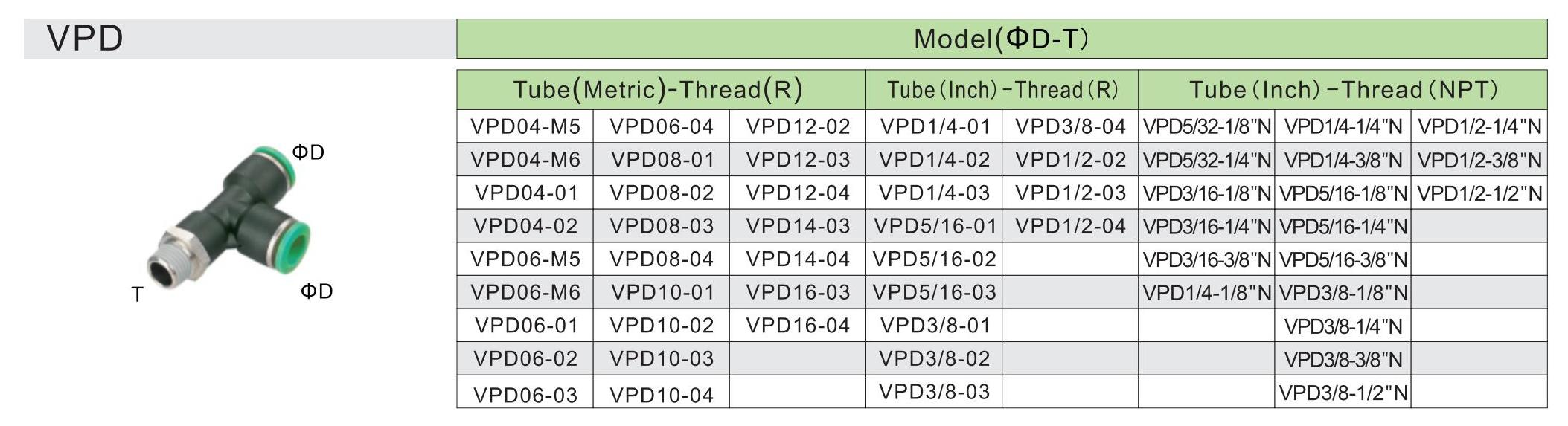

VPD-спецификация

PDF скачать

на:
под:
