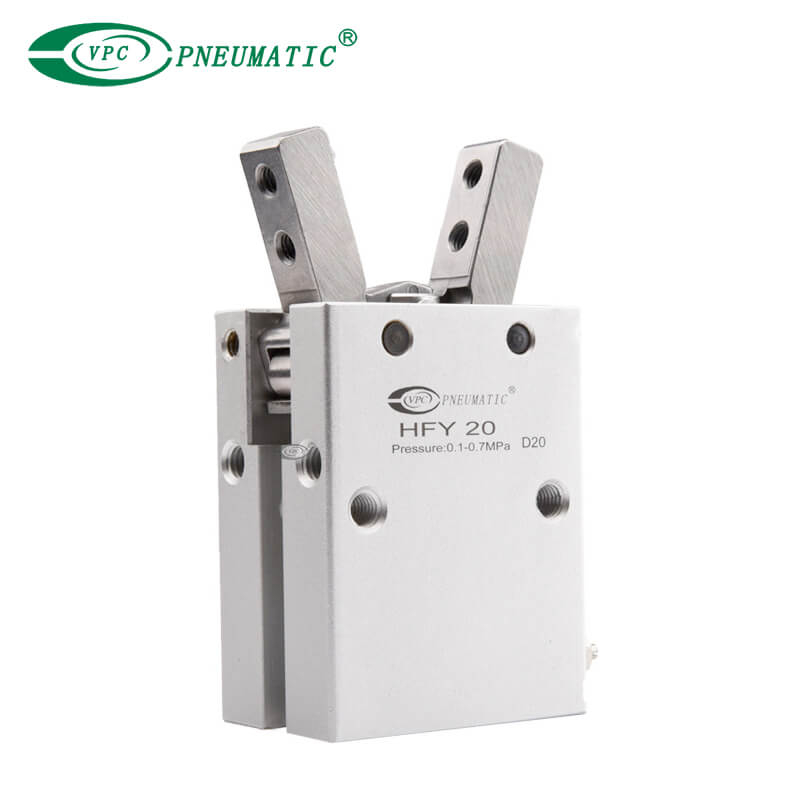

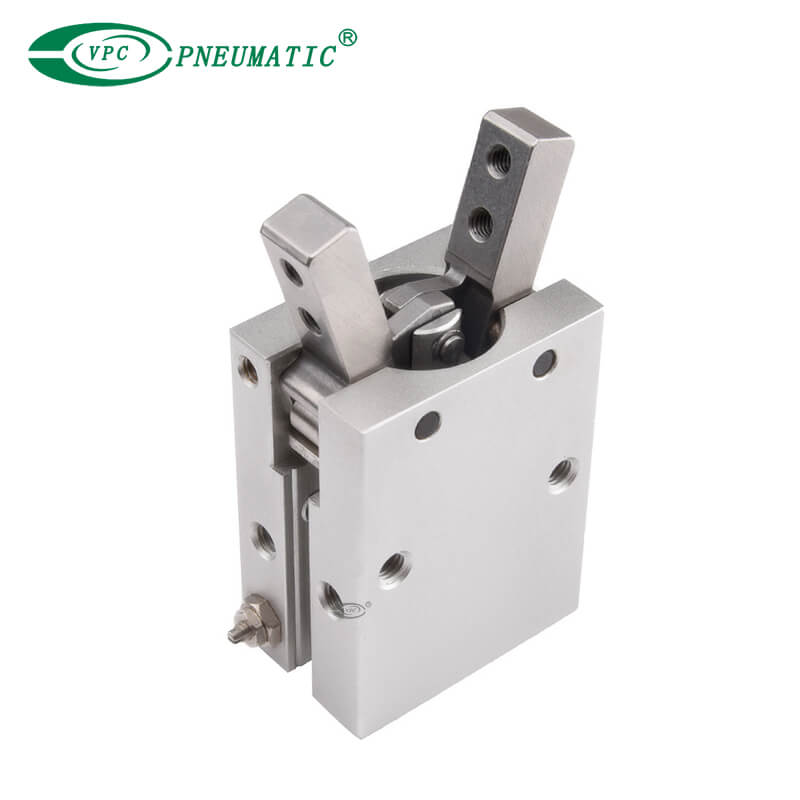

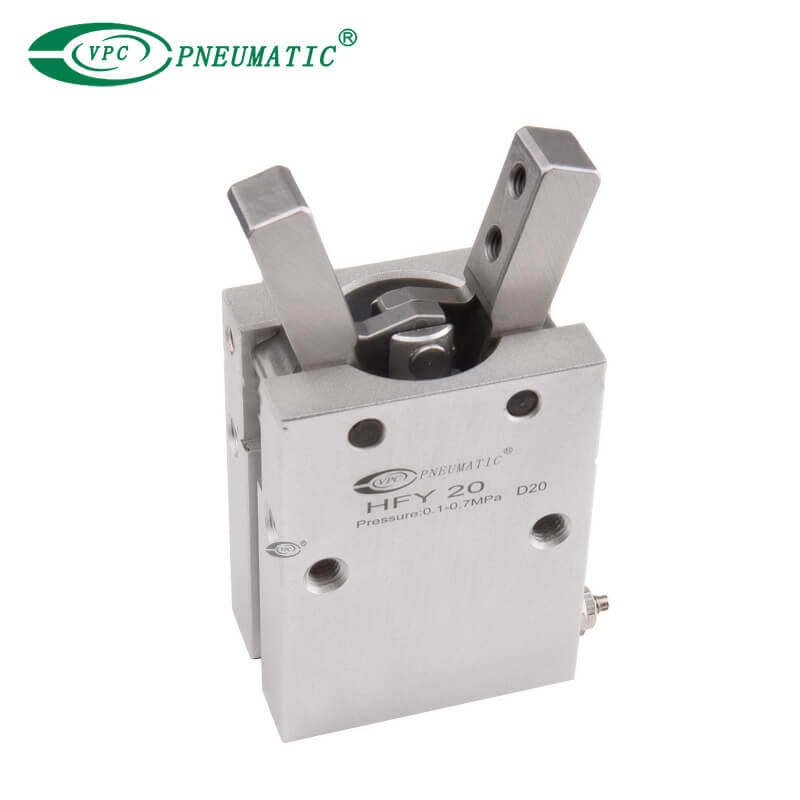

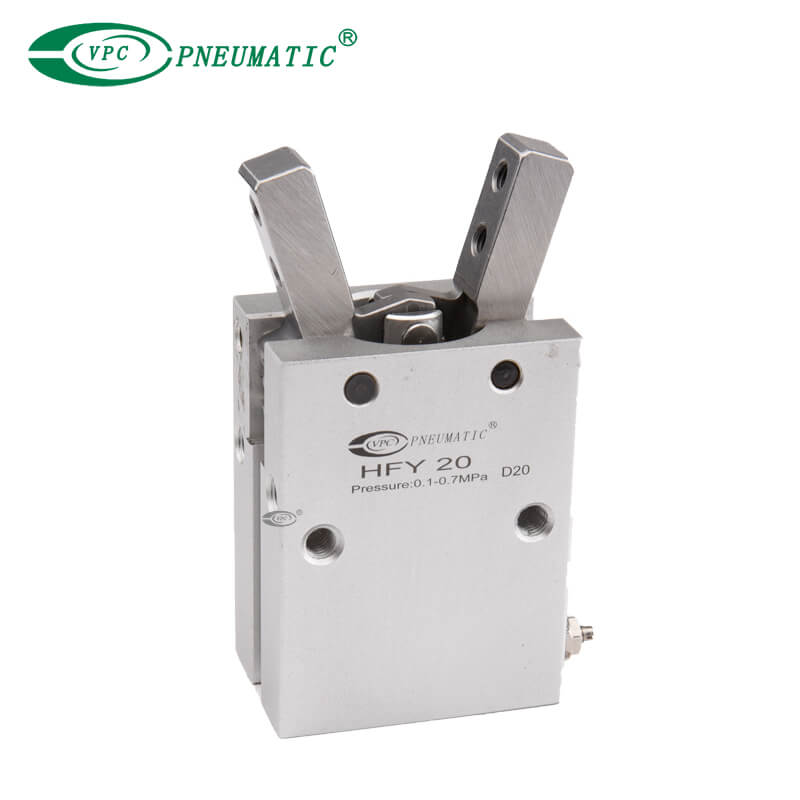

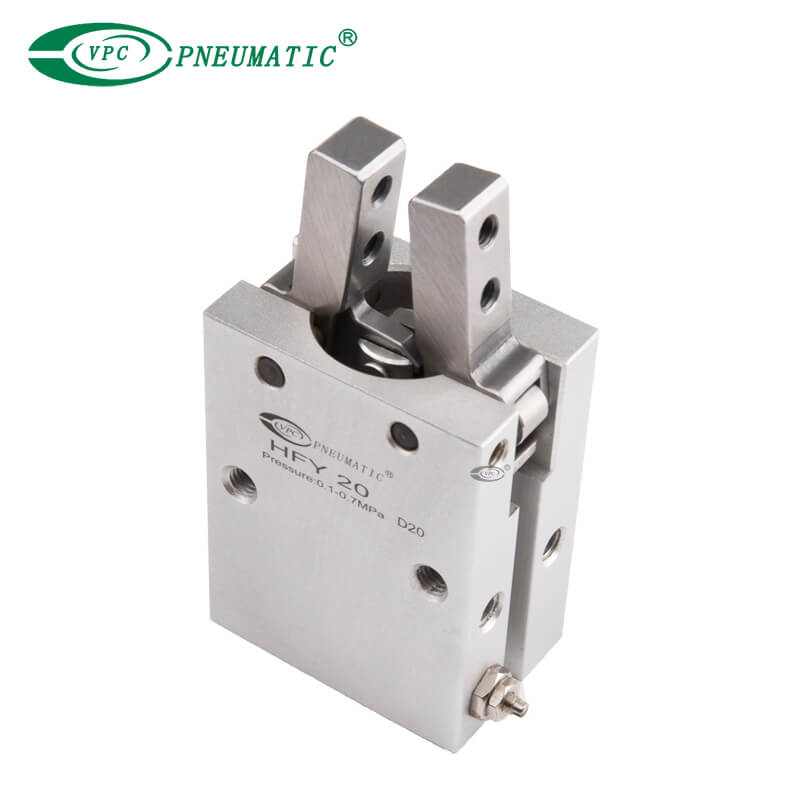

HFY-20
VPC Pneumatic
8412310090
| Рабочая среда: | |
|---|---|
| Актерский тип: | |
| Рабочая температура: | |
| Рабочее давление: | |
| штат: | |
Описание продукта
1. Компактный и легкий: простая интеграция в системы.
2. Высокая точность: точное и деликатное обращение.
3. Прочная конструкция: выдерживает воздействие промышленных условий.
4. Плавная работа: обеспечивает стабильное и эффективное движение.
5. Универсальный монтаж: Гибкие варианты установки.
6. Регулируемая сила: настраиваемая сила захвата.
1. Выбор и размещение: автоматическая обработка объектов.
2. Обращение с материалами: сортировка и перемещение компонентов.
3. Автоматизация сборки: точное позиционирование на сборочных линиях.
4. Системы контроля: обработка предметов для контроля качества.
5. Интеграция робототехники: расширяет функциональность роботизированной руки.
6. Обращение с электроникой: подходит для небольших и деликатных деталей.
характеристики продукта
| Размер отверстия (мм) | 6 | 10 | 16 | 20 | 25 | 32 | ||
| Тип актерского мастерства | Двойное действие Одного действия | |||||||
| Рабочая среда | Воздух (фильтруется фильтрующим элементом 40 мкм) | |||||||
| Рабочее давление | Двойной действующий | Ф6/10 | от 0,2 до 0,7 МПа | |||||
| от Ф16 до Ф32 | от 0,15 до 0,7 МПа | |||||||
| Одинокий действующий | Ф6 | от 0,3 до 0,7 МПа | ||||||
| от Ф10 до Ф32 | от 0,25 до 0,7 МПа | |||||||
| Рабочая температура | от -20 до 70 ℃ | |||||||
| Смазка | Цилиндр: Не требуется;Губки захвата: Смажьте консистентной смазкой. | |||||||
| Тип подушки | Бампер | |||||||
| Макс.частота | 180 (об/мин) | |||||||
| Сенсорные переключатели | КМСГ/ДМСГ/ЭМСГ | |||||||
| Размер порта | М3х0,5 | М5х0,8 | ||||||
| Тип актерского мастерства | Двойного действия (HFY) | Одностороннего действия Нормально открытый (HFTY) | |||||||||||
| Диаметр отверстия | 6 | 10 | 16 | 20 | 25 | 32 | 6 | 10 | 16 | 20 | 25 | 32 | |
| Теоретический момент захвата (Н·см) | Закрыто | 7,4хП | 17,6хП | 90xP | 152хП | 304xP | 637хП | 5,7хП | 11,8хП | 71,2хП | 122,4хП | 252хП | 589xP |
| Открыто | 10,6хП | 29,4хП | 129хП | 252хП | 473хП | 904xP | - | - | - | - | - | - | |
| Макс.длина точки захвата (L) (мм) | 30 | 30 | 40 | 60 | 70 | 85 | 30 | 30 | 40 | 60 | 70 | 85 | |
| Угол открытия | 30° | ||||||||||||
| Угол закрытия | -10° | ||||||||||||
※ Значение P в крутящем моменте захвата, указанное в таблице выше, представляет собой фактическое использование давления воздуха.
※ Если вам нужны чертежи или более подробные технические характеристики пневматического захвата HFY, пожалуйста, свяжитесь с ВПК.
