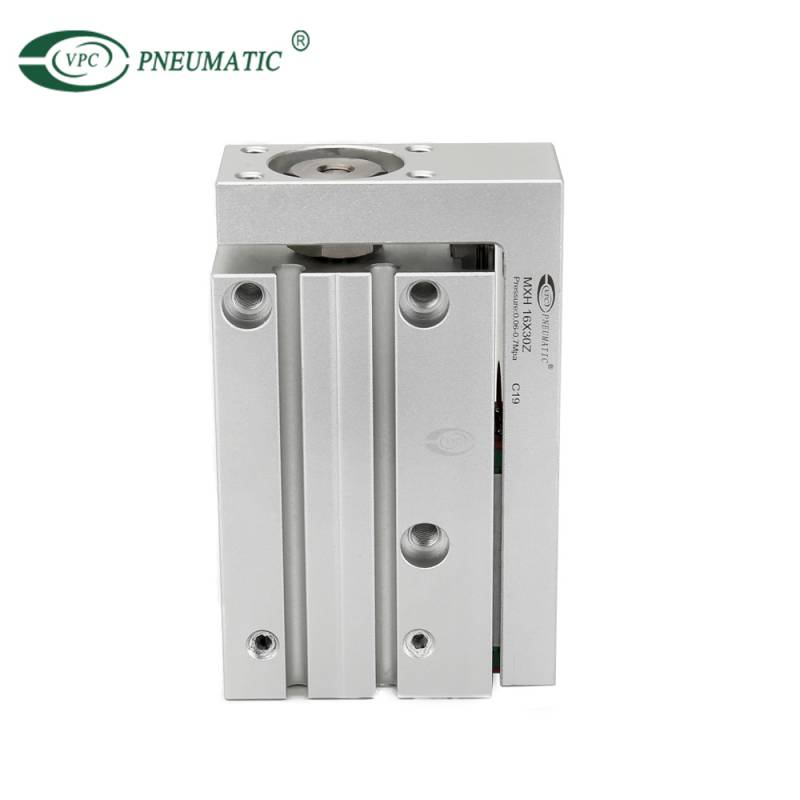

Цилиндр прецизионного стола скольжения узкой ширины серии MXH (подшипники с циркуляцией)

Цилиндр прецизионного стола скольжения узкой ширины серии MXH (подшипники с циркуляцией)

Таблица скольжения узкой ширины MXH включает в себя рециркуляцию подшипников в свою новую линейную направляющую систему, чтобы увеличить жесткость путем расширения ширины, где подшипники нагрузки вступают в контакт с линейным направляющим. Новая линейная система руководства также увеличивает допустимый момент шага на 170%, момент рыскания на 210% и момент на 240%, а также снижает его вес на целых 19% по сравнению с предыдущей моделью. Его узкая площадь ширины позволяет устанавливать несколько единиц примыкания для применений с плотными пространственными ограничениями.

Модель:
MXH16-30Z
Марка продукта:
VPC
Код Продукта:
8412310090

Размеры с отверстий:	6, 10, 16, 20 мм
штат:



Запрос цены Добавить в корзину

Описание продукта

Код заказа Компактный слайд серии MXH

MXH 10^① - 60^② Z. - M9BW^③ □^④ - □^⑤

① 10 → Размер за отверстия

6	6 мм
10	10 мм
16	16 мм
20	20 мм

② 60 → цилиндровый ход (мм)

См. "Стандартный ход " на следующей странице.

③ M9BW → Auto Swtich

Nil: без автоматического переключателя (встроенный магнит)

* Для применимой модели автоматического переключателя. Поместите в таблицу ниже.

④ □ → Количество автоматических Swtiches

Nil: 2pcs

S: 1pc

⑤ □ → сделано на заказ

* См. Стр. 20 для получения подробной информации.

характеристики продукта

Размер отверстия (мм)	6	10	16	20
Жидкость	Воздуха
Действие	Двойная игра
Размер порта трубопровода	M5 × 0,8
Минимальное рабочее давление	0,15 МПа	0,06 МПа		0,05 МПа
Максимальное рабочее давление	0,7 МПа
Доказательство давления	1,05 МПа
Температура окружающей среды и жидкости	Без автоматического переключателя: от -10 до 70 ℃ (без замораживания) С автоматическим переключателем: от -10 до 60 ℃ (без замораживания)
Скорость поршня	От 50 до 500 мм/с
Допустимая кинетическая энергия (J)	0.0125	0.025	0.05	0.1
Смазка	Не смазочный
Диванная подушка	Резиновый бампер на обоих концах
Допустимость длины хода	+1.0 0

■ Стандартный ход

Размер отверстия (мм)	Стандартный ход (мм)
6, 10, 16, 20	5, 10, 15, 20, 25, 30, 40, 50, 60

ПРИМЕЧАНИЕ) Промежуточные удары доступны с моделью "Модели заказа " (-xc19).

■ Теоретический выход

(N)

Диаметр отверстия(мм)	Размер стержня(мм)	Работа направление	Поршень(мм²)	Рабочее давление (MPA)
Диаметр отверстия(мм)	Размер стержня(мм)	Работа направление	Поршень(мм²)	0.3	0.5	0.7
6	3	ВНЕ	28	8	14	19
6	3	В	21	6	10	14
10	4	ВНЕ	78	23	39	55
10	4	В	66	19	33	46
16	6	ВНЕ	201	60	101	141
16	6	В	172	51	86	121
20	8	ВНЕ	314	94	157	220
20	8	В	264	79	132	185

■ Масса

(грамм)

Модель	Ход (мм)
Модель	5	10	15	20	25	30	40	50	60
MXH6	61	66	75	80	88	93	107	120	134
MXH10	104	112	125	133	146	153	174	195	216
MXH16	194	204	222	232	250	260	288	316	343
MXH20	352	369	400	417	448	466	514	562	610
