Описание продукта
■ Характеристика продукта
1. Компактный дизайн: Компактный, идеально подходит для установки в условиях ограниченного пространства.
2. Сбалансированное распределение силы: двойные штоки обеспечивают одинаковое усилие с обеих сторон поршня, повышая производительность и стабильность.
3. Высокая точность: отлично подходит для применений, требующих точного и последовательного движения.
4. Конфигурация с двойным штоком: обеспечивает симметричное движение и баланс нагрузки, уменьшая боковую нагрузку на цилиндр.
5. Несколько вариантов монтажа: универсальность для различных промышленных применений.
Приложение
Сборочные линии: для точного позиционирования и задач автоматизации.
Упаковочное оборудование: обеспечение точного движения при маркировке, сортировке и упаковке.
Системы погрузочно-разгрузочных работ: Надежное срабатывание в роботизированных манипуляторах или конвейерных системах.
Оборудование для контроля и испытаний: там, где важны точность и стабильность.
Станки: обеспечение точного движения для процессов обработки.

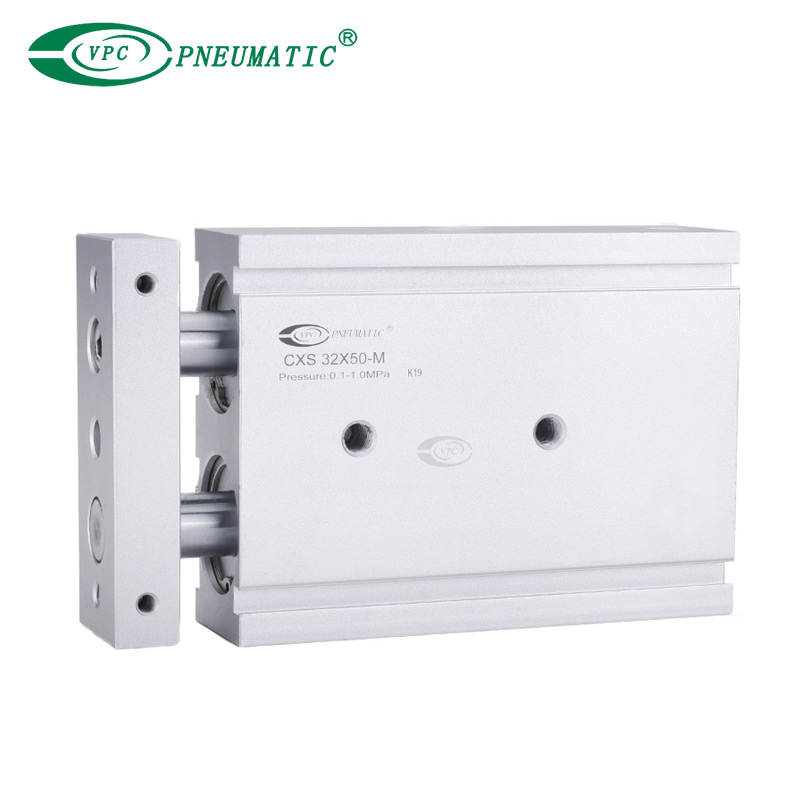

Двухштоковый цилиндр CXS идеально подходит для отраслей, требующих стабильного, сбалансированного движения и экономии пространства.
■ Символ
Технические характеристики продукта
| Диаметр (мм) | 6 | 10 | 15 | 20 | 25 | 32 | |
| Рабочая среда | Чистый воздух (фильтрация 40 мкм) | ||||||
| Тип действия | Двойное действие | ||||||
| Диапазон рабочего давления | от 0,1 до 1,0 МПа | ||||||
| Гарантированное давление | 1,5 МПа | ||||||
| Рабочая температура | от -10 до 70 ℃ | ||||||
| Диапазон скоростей | от 30 до 800 мм/с | ||||||
| Регулируемый ход | от 0 до -5 мм | ||||||
| Тип подушки | Резиновая подушка | ||||||
| Нет точности вращения | ±0,2° | ±0,15° | ±0,1° | ||||
| Размер порта | М5Х0,8 | Г1/8 | |||||

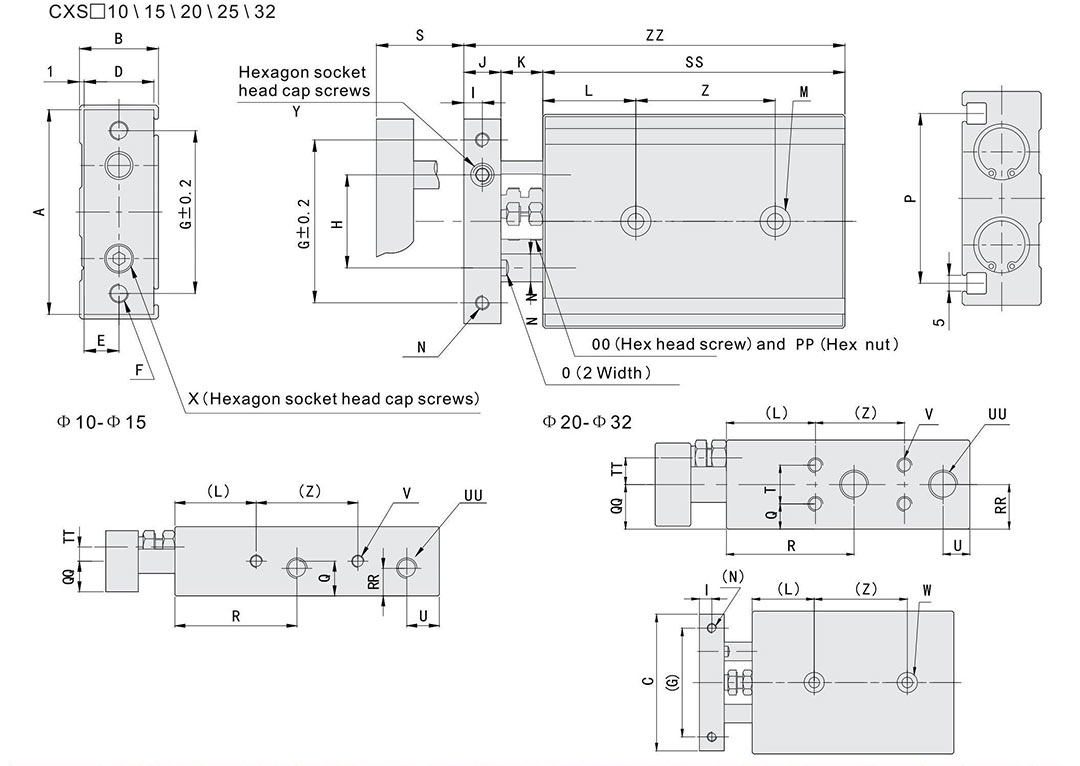

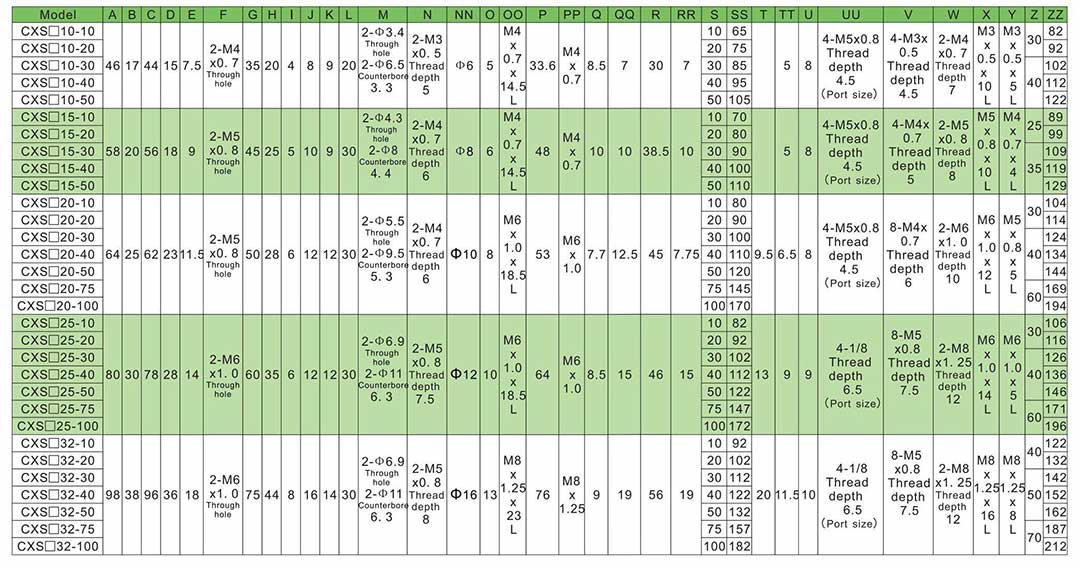

Основные размеры
■ Основные размеры
Каталог PDF
