Что такое вакуумный соленоидный клапан?

Просмотры:36     Автор:Pедактор сайта     Время публикации: 2025-07-02      Происхождение:Работает

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
kakao sharing button
snapchat sharing button
sharethis sharing button

Официальный веб -сайт испанского языка VPC


1. Как работает вакуумный соленоидный клапан?

Вакуумный электромагнитный клапан использует электромагнитный принцип для управления открытием и закрытием сердечного или клапана клапана через магнитное поле, генерируемое электромагнитной катушкой, тем самым контролируя циркуляцию вакуума или сжатого воздуха.


2. Функция вакуумного соленоидного клапана

Управление переключателем вакуумной цепи.

Защита от защиты от защиты : предотвращает случайное попадание в вакуумную систему и защищает вакуумное состояние.

Автоматическое управление : с ПЛК и другими системами управления вакуумный соленоидный клапан может реализовать автоматическую работу.

④ Поддерживать различные уровни вакуума и требования к потоку.

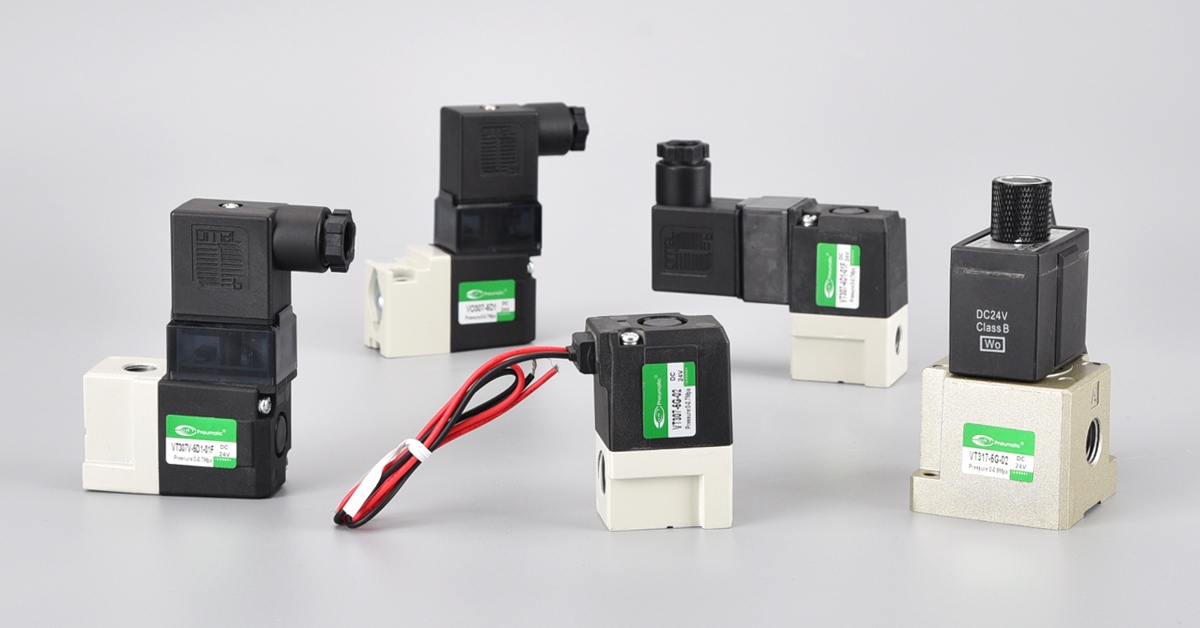

Клапан с прямой эксплуатацией
3 портового соленоидного клапана



3. Какие соленоидные клапаны используются для вакуума?

VT307 серия серии с прямым управлением Poppet Poppet Type 3 Port Elevenoid Calve (резиновое уплотнение)

VT317 серия серии прямых управлений Poppet Type 3 Port Elevenoid Calve

Принцип работы : ядро ​​клапана серии VT-клапана прямого действия применяет структуру поппета , что означает, что ядро ​​клапана напрямую движется вверх и вниз электромагнитной катушкой для открытия или закрытия клапана.

Функции :

  • Конструкция прямого действия: не зависит от пилотного давления, подходящего для низкого давления и вакуумных систем.

  • Структура подъема клапана : хорошая производительность герметизации, высокая воздушная сжатие, стабильное переключение.

  • Доступны различные модели: VT307 , VT317 , VO Carve Calve и другие спецификации, подходящие для различных требований к потоку.

  • Многофункциональная конфигурация: vt-серия отдельный клапан имеет 6 функций: включая нормально закрытый клапан, обычно открытый клапан, клапан дивертерного , клапана и т. Д.

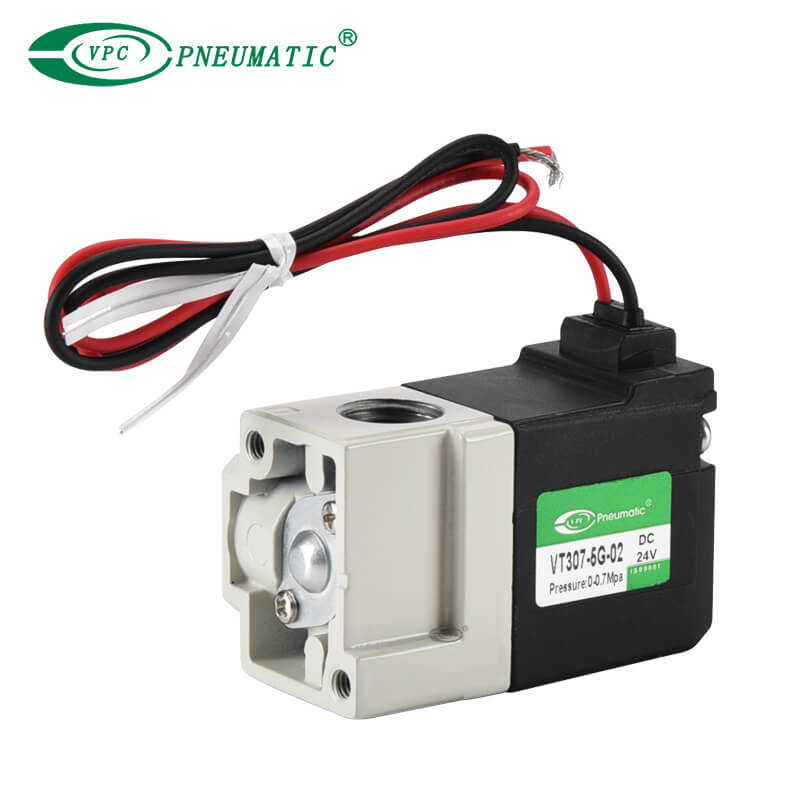

VT307-5G-02 (4)
VT317


VK300 Series 3 Port Elevenoid Calve, прямое управление Poppet

Принцип работы : электромагнитная сила непосредственно побуждает ядро ​​клапана двигаться вверх и вниз, чтобы достичь контроля газа.

Функции :

  • Вакуумное давление: -101.2KPA

  • Без медпи экологически расстройство : без медного материал и совместимость с вакуумом соответствуют требованиям чистых помещений

  • Низкое энергопотребление: DC 4W (стандарт), DC 2W

  • Высокий поток: c = 0,80 дмтр/(стержня)


VK332 Прямой соленоидный клапан Poppet (4)
VK332 соленоидный клапан Poppet



VGA342 серия 3 порта воздушного воздуха, управляемого воздушным клапаном

VG342 -серия Pilot Eajord Poppet Poppet Type 3 Port Elevenoid Calve (резиновое уплотнение)

Принцип работы : пилотный клапан управляется электромагнитной катушкой, а пилотный клапан используется для управления открытием и закрытием основного клапана для достижения переключения пути газа.

Функции :

  • Пригодны для использования в условиях вакуума и низкого давления: вакуум: -101,2 кПа / низкое давление: от 0 до 0,2 МПа.

  • Низкое энергопотребление : DC 4 W (стандартный тип) / DC 1,8 Вт (тип низкого энергопотребления).

  • Без масляна эксплуатация возможна.

  • Сменные сборы привода: NC (обычно закрытый), нет (обычно открытый) или внешний пилотный тип.

  • Можно использовать в качестве клапана селекторного или разделительного клапана (внешний пилотный тип).


VGA342 воздушный клапан
VG342 Пилотный клапан



3PA/3PB Series Direct Acting 3 Port Pneumatic Poppet Valve

Структура серии 3PA/3PB - это сбалансированный клапан сбалансированного давления , на который не влияет рабочее давление и достигает низкой мощности больших показателей расхода.

Модле 3PA1 3PA2 3pb1 3 пб2
Размер порта M5 1/8 1/8 1/8, 1/4
Клапан и операция Прямой актерский клапан Poppet
Рабочая среда Сжатый воздух, низкий вакуум
Максимум рабочее давление 0,70 МПа
Мин рабочее давление -100 кПа
Доказательство давления 1,05 МПа
Температура окружающей среды -5 до 50 ℃ (без замораживания)
Рабочая температура От 5 до 50 ℃
Оцененное напряжение AC: 100 В, 200 В (50/60 Гц)
DC: 24 В.
Атмосфера Нельзя использовать в коррозийной газовой среде
Время ответа 20 мс или меньше


3pa 3 портовой пневматический клапан
3PA Пневматический клапан Poppet

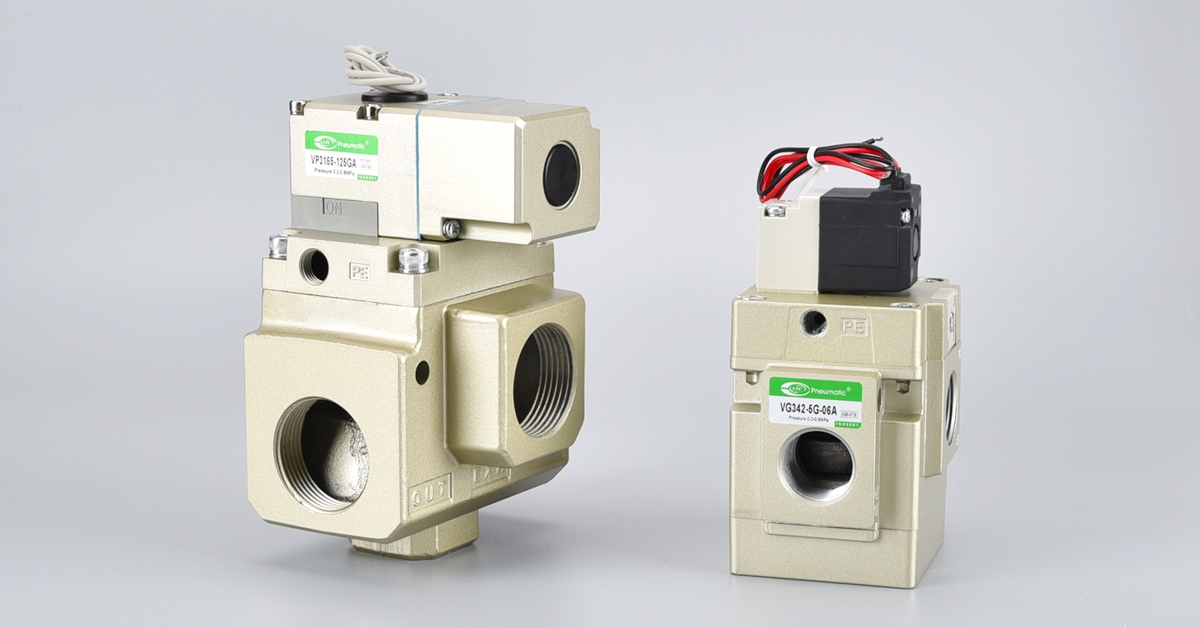

VP3145/3165/3185 серия серии Большого размера 3 порта электромагнитного клапана (резиновое уплотнение)

Принцип работы : соединение между тремя каналами ( выхлопный порт впускного , порта , ) контролируется электрическими сигналами. Пилотная структура побуждает пилотный клапан работать, когда электромагнитная катушка включена, управляет основным клапаном, чтобы открыть или закрывать, и реализует переключение пути газа.

Функции :

  • Большой поток и низкое сопротивление выхлопных газов.

  • Подходит для использования в средах вакуума и низкого давления.

  • Способен переключаться между NC (обычно закрытым) и NO (обычно открытыми) конфигурациями.

  • Эластомер запечатывает.

VP3165 (3)
VP3165 (2)


vnb серии Air Process Process Process Comprane

Вакуумный соленоидный клапан серии VNB может использоваться с широким спектром жидкостей, таких как воздух, вода, нефть, бензин, вакуум и т. Д., Выбирая различные материалы для тела клапана и материалы для уплотнения. Точно отрегулируйте поток жидкости.

Модель Vnb
Актерский тип Air Operaint / External Pilot Solevenoid
Доказательство давления 1,5 МПа
Температура окружающей среды -5 ~ 50 ℃ (воздух эксплуатируется: 60 ℃)
Жидкость Вода, масло, воздух, вакуумный , пара и т. Д.
Корпус клапана SS304/ Алюминиевый сплав
Уплотнение материал NBR/FKM/EPDM/METAL/PTFE

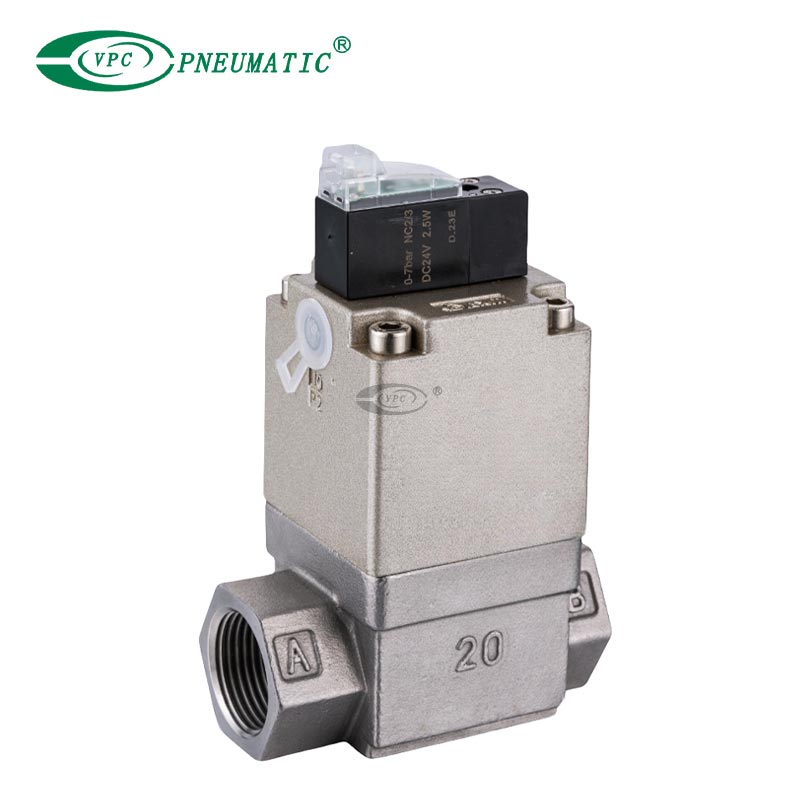

VNB212-20NCF соленоидный клапан
Клапан процесса (3)



4. Как судить, поврежден ли вакуум соленоидный клапан?

Нет никаких действий после энергии

Используйте мультиметр для измерения сопротивления катушки. Если он открыт или коротко, катушка может быть повреждена.

Клапан застрял или медленный ответ

Разбейте корпус клапана после выключения питания и проверьте, есть ли грязь или повреждение внутри.

Вакуум не может быть установлен или утечка

Проверьте, являются ли сиденье клапана и уплотнение выдержаны, повреждены или имеют постороннее дело.

Ненормальное жар или жгучий запах

Проверьте, являются ли поверхность катушки и терминал черным или имеют следов сжигания после выключения питания.

Аномальный шум

Если вы слышите жужжащий звук или металлический звук трения, когда мощность включена, может быть, что ядра клапана изношен или электромагнитной силы недостаточна.


Вакуумные соленоидные клапаны широко используются в v Acuum Adsortion Manipulations , Machinery Machinery , Vacuum Systems в электронике и т. Д. Если вы хотите узнать больше информации о продукте, VPC предоставляет предложения по выбору и техническую поддержку, пожалуйста, свяжитесь с VPC Pneumatic !
