Описание продукта

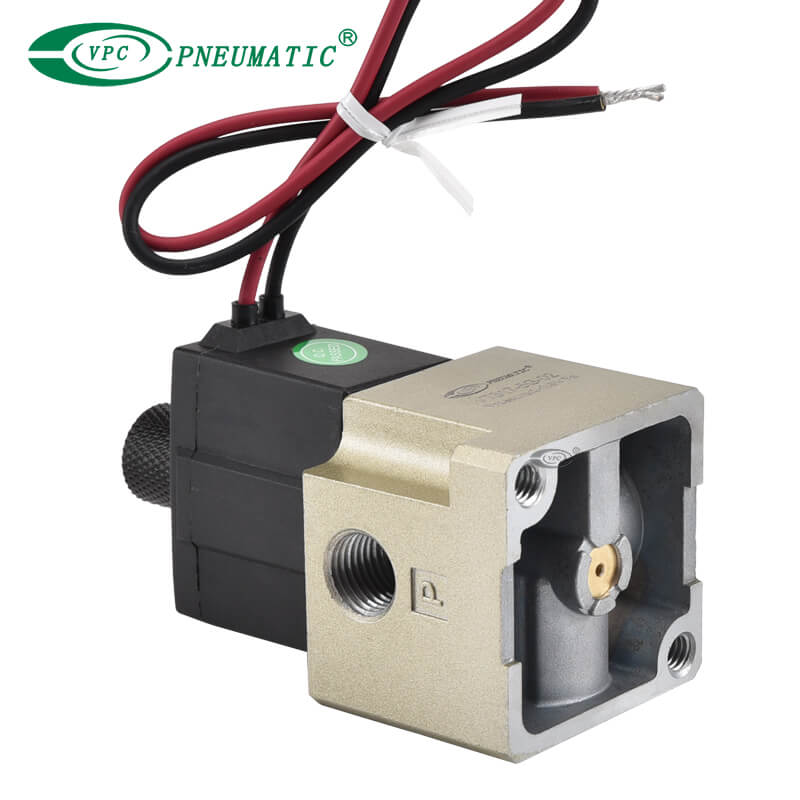

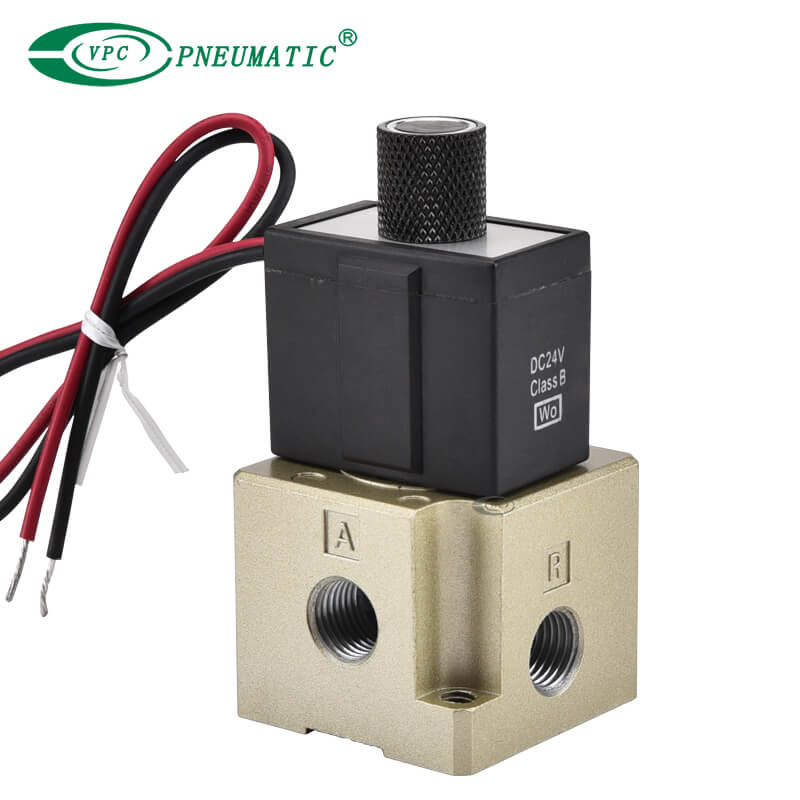

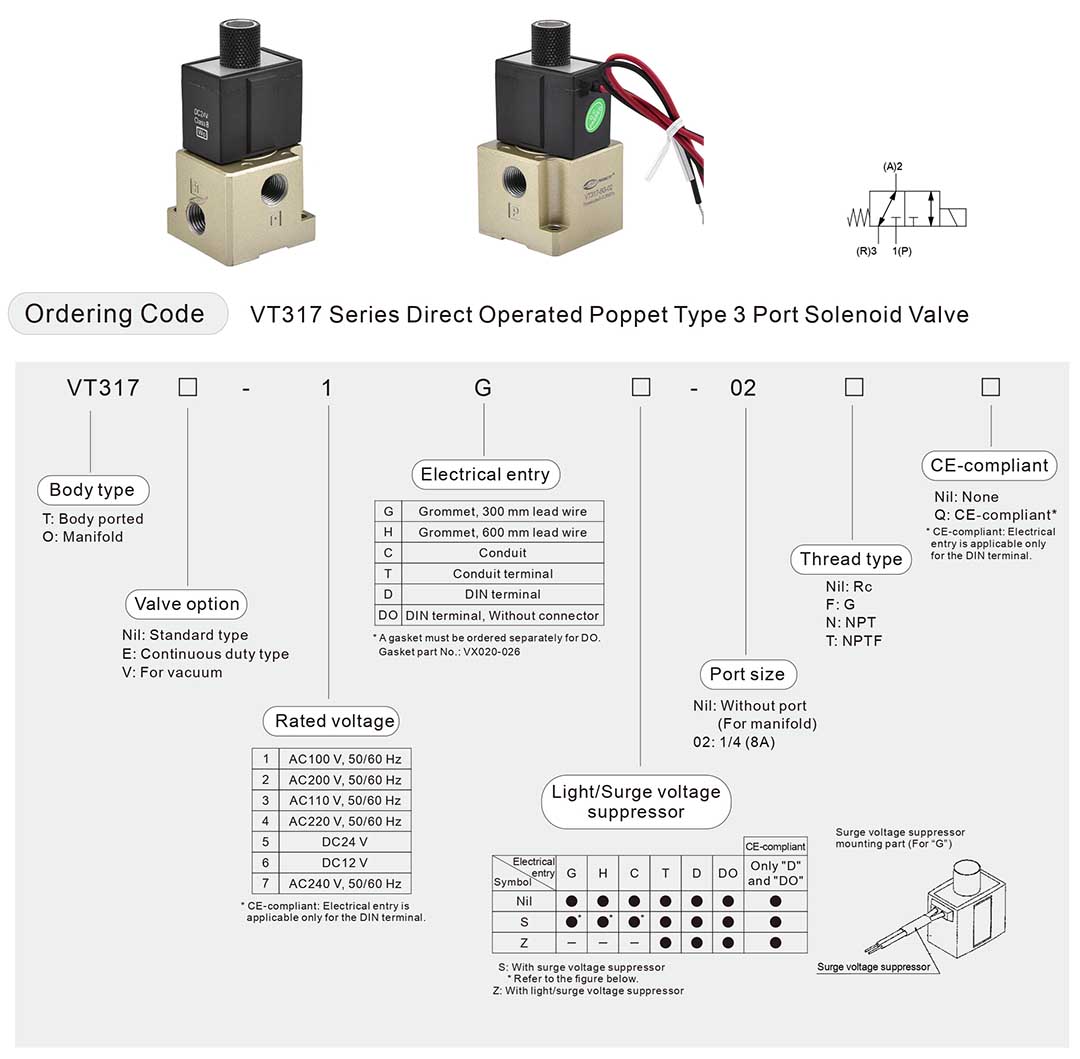

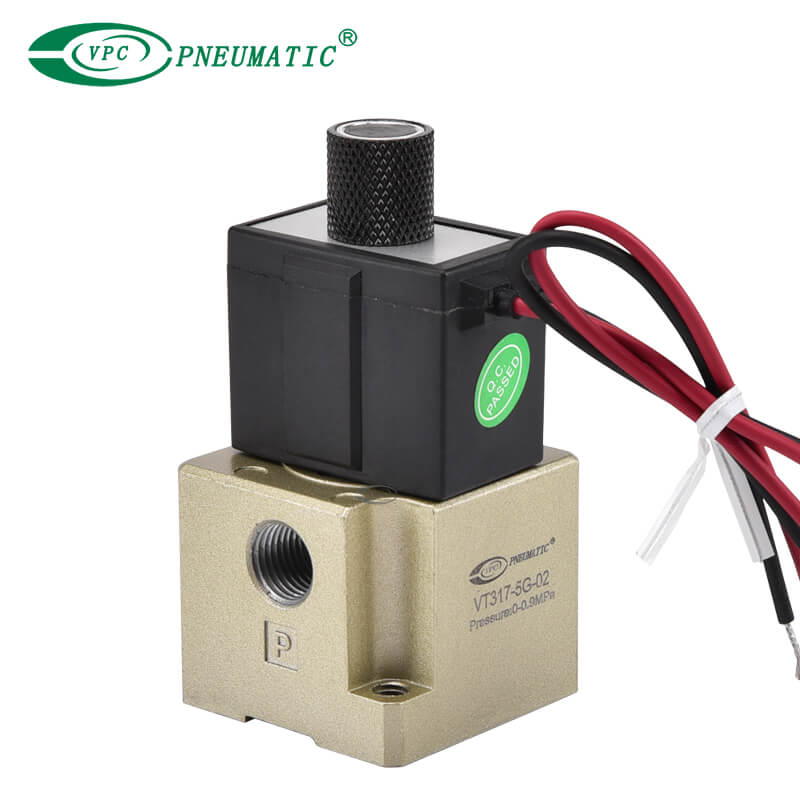

VT317 3-портовый соленоидный клапан типа Poppet часто используется в приложениях, где требуется точный контроль потока жидкости.
1. Компактный конструкция корпуса клапана обеспечивает высокие скорости потока.
2. Poppet и Design Seat может обеспечить очень эффективное уплотнение, уменьшить утечки и повысить эффективность.
3. Подходит для использования в вакуумных и пневматических приложениях.
4. Один клапан с 6 функциями клапана.
5. Селективное портирование может обеспечить 6 функций клапана, таких как клапан NC, без клапана, клапана разделителя, селекторного клапана и т. Д.
| Модель | Применимый тип коллектора | Аксессуар |
| VO317 (-q) | Общий или отдельный выхлоп | Уплотнительное кольцо (4 шт. |
* Это не применяется к 'непрерывной обязанности типа '. Обратитесь к аксессуарам на странице 5.
Спецификация продукта
| Тип привода | Одиночный соленоид с прямым управлением типа 2 |
| Рабочая среда | Воздух |
| Рабочее давление | От 0 до 0,9 МПа |
| Рабочая температура | -10 до 50 ° C (без замораживания) |
| Время ответа *1) | 30 мс или меньше (при давлении 0,5 МПа) |
| Максимум рабочая частота | 10 Гц |
| Смазка | Не требуется (используйте турбинное масло класса 1 LSO VG32, если смазка.) |
| Ручное переопределение | Push-тип (не блокировка) |
| Монтажная ориентация | Неограниченный |
| Устойчивость к ударам/вибрации *2) | 150/50 м/с² |
| Корпус | Пыльно -надежный |
| Электрическая вход | Grommet, Conduit, Terminal, Din Terminal | ||
| Катушка номинальное напряжение | AC (50/60 Гц) | 100 В, 200 В, 110 В*, 220V*, 240V* | |
| Ток | 24 В, 12 В* | ||
| Допустимое колебание напряжения | -15 до +10% от номинального напряжения | ||
| Кажущаяся сила *3) | Атмосфера | Прозвучать | 19 В.А. (50 Гц), 16 ВА (60 Гц) |
| Держащий | 11 ВА (50 Гц), 7 ВА (60 Гц) | ||
| Энергопотребление *3) | Ток | Без индикатора света: 6 Вт, с индикатором света: 6,3 Вт. | |
| Подавление света/напряжения (не применимо для типа Grommet) | Атмосфера | Вариант, неоновая лампочка | |
| Ток | Вариант, светодиод (неоновая лампочка для 100 В или более) | ||
* Полупер-стандартный.
*1) На основании динамического теста производительности, JIS B 8419: 2010. (Температура катушки: 20 ° C, при номинальном напряжении, без супрессора напряжения).
*2) Устойчивость к воздействию: неисправность не произошла, когда она проверяется с помощью тестера капель в осевом направлении и под прямым углом к основному клапану и якоре как в энергии, так и в де-регрессовых состояниях каждый раз для каждого условия. (Значения в начальный период)
Сопротивление вибрации: неисправность не произошло в испытании с одним сбором между 45 и 1000 Гц. Тест проводили как в напряженных, так и в де-усиленных состояниях в осевом направлении и под прямым углом к основному клапану и арматуре. (Значения в начальный период)
*3) При номинальном напряжении.
| Модель клапана | 1 → 2 (P → A) | 2 → 3 (A → R) | 3 → 2 (R → A) | 2 → 1 (A → P) | ||||||||
C [DM³/(S · Bar)] | b | Резюме | C [DM³/(S · Bar)] | b | Резюме | C [DM³/(S · Bar)] | b | Резюме | C [DM³/(S · Bar)] | b | Резюме | |
| VT317 | 2.4 | 0.26 | 0.62 | 2.6 | 0.34 | 0.67 | 2.8 | 0.25 | 0.67 | 2.5 | 0.37 | 0.66 |
| VT317V (вакуумный спецификация. Тип) | ||||||||||||
| VT317E (непрерывный тип обязанности) | ||||||||||||
* Значения для единицы клапана. Это отличается в случае многообразия. Обратитесь к спецификациям коллектора на странице 5.
Непрерывный тип обязанности: VT317E
Эксклюзивное использование VT317E рекомендуется для непрерывной обязанности с длительной загрузкой.
▲ ВНИМАНИЕ
1. Эта модель предназначена для непрерывной обязанности, а не для высоких показателей цикла. Но даже при низких показателях цикла, если заново энергией клапана более одного раза в день, пожалуйста, проконсультируйтесь с VPC.
2. Энергализация соленоида следует выполнять не реже одного раза в 30 дней.
Вакуумная спецификация. Тип: VT317V
Эта вакуумная модель имеет меньше утечки воздуха, чем стандартная модель под низким давлением. Это рекомендуется для вакуумного применения.
▲ ВНИМАНИЕ
1. Поскольку этот клапан имеет небольшую утечку воздуха, его нельзя использовать для удержания вакуума (включая положительное давление) в контейнере давления.
Технические характеристики, отличные от стандарта, следующие.
| Рабочий диапазон давления | -101,2 кПа до 0,1 МПа |

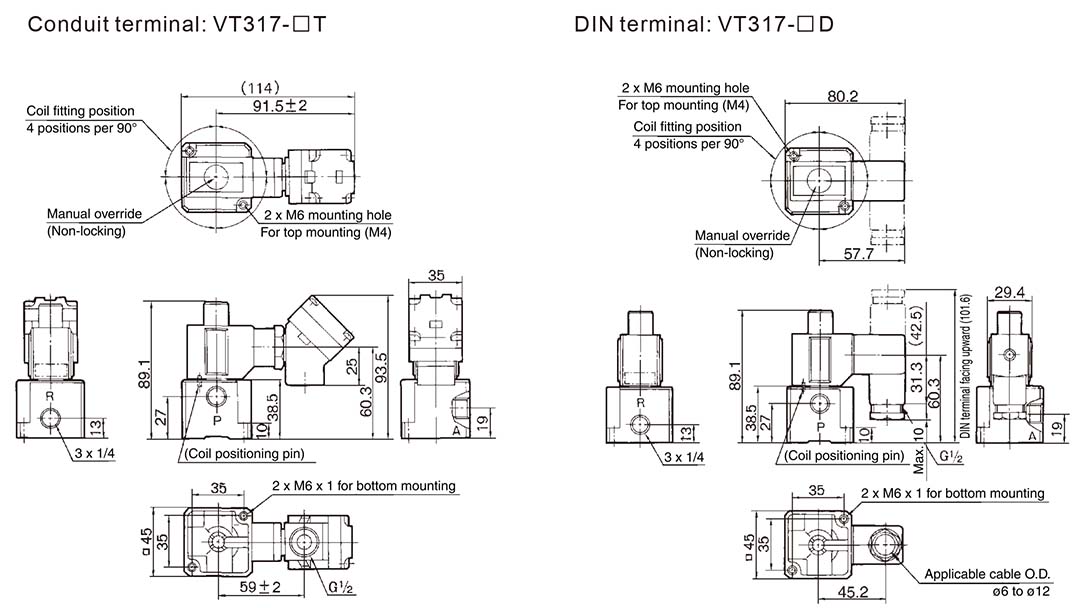

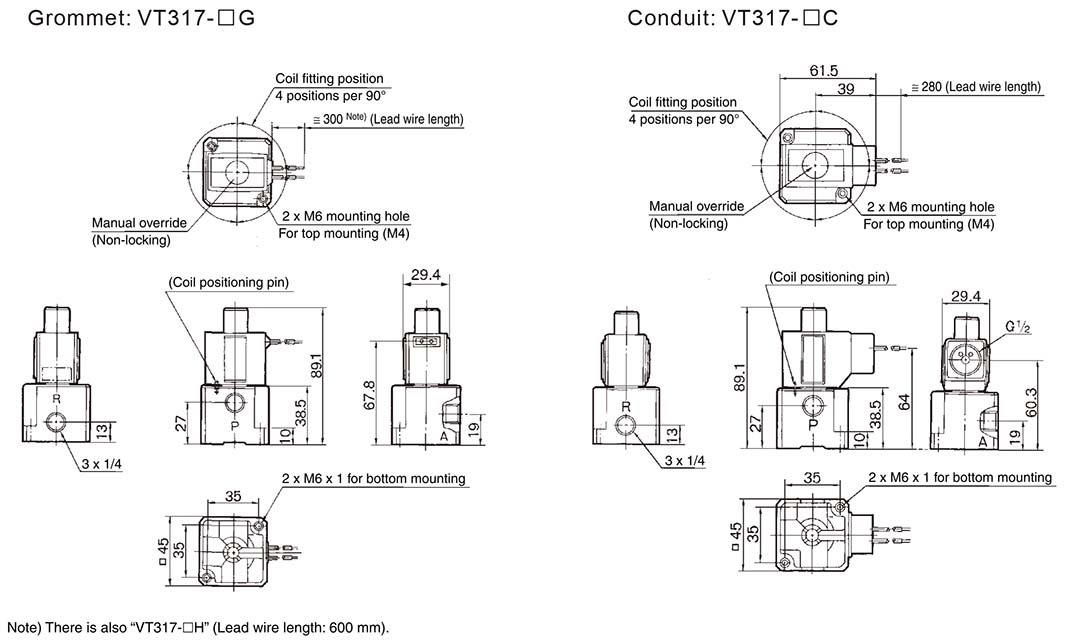

Основные измерения
