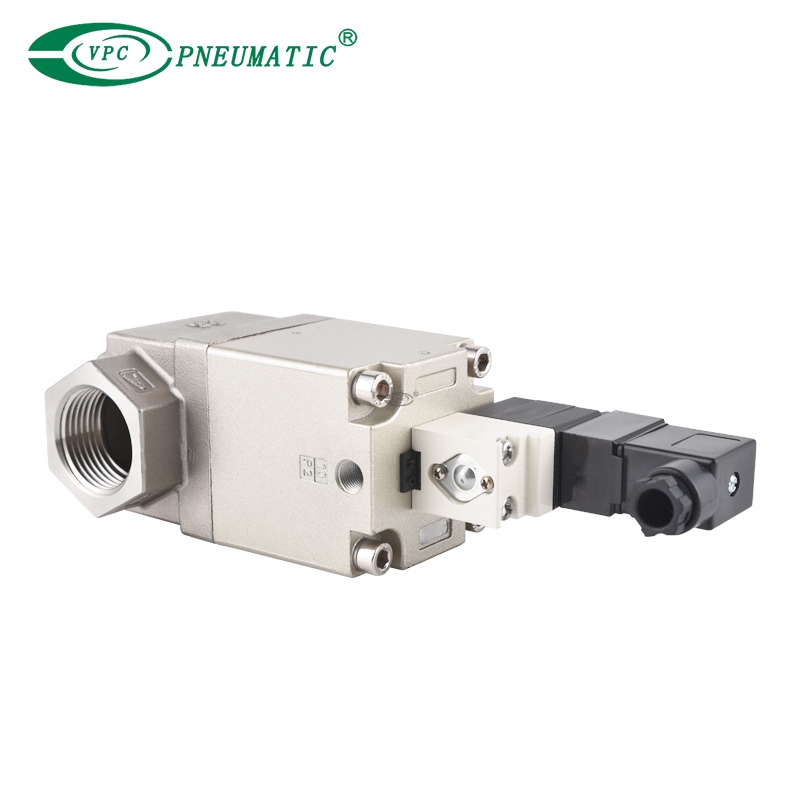

Описание продукта
1. Управление потоком:
- Клапаны VNB используются для регулирования и управления потоком различных процессовых жидкостей и газов в промышленных системах.
- Они обеспечивают точную модуляцию потока и ограниченные возможности отключения.
2. Автоматизация процесса:
- VNB -клапаны интегрированы в автоматизированные системы управления процессами, чтобы обеспечить удаленную работу и мониторинг.
- Они обеспечивают точное и надежное управление потоком в сложных промышленных процессах.
3. Универсальность:
- Серия VNB доступна в ряде материалов, размеров и конечных соединений, чтобы соответствовать различным требованиям процесса.
- Они могут обрабатывать широкий спектр средств массовой информации, включая жидкости, газы и пара, в различных отраслях, включая химические, нефтехимические и фармацевтические.
4. Надежность и долговечность:
- VNB -клапаны разработаны с надежными строительными и высококачественными материалами для обеспечения длительного срока службы и надежной работы.
- Они предназначены для противодействия требовательным условиям, обнаруженным в промышленных процессах.
Спецификации продукта
| Модель | B vnb2 □ 1 --- F c Материал уплотнения: nbr/fkm/epdm | B vnb202 --- F C Материал уплотнения: NBR/FKM/EPDM | VNB23 --- M Материал уплотнения: металл | VNB204 --- P Уплотнение Материал: PTFE | ||||
| Жидкость | Нян | FKM | Epdm | Нян | FKM | Epdm | Охлаждающая жидкость (-5-60 ℃) (-5-99 ℃ в типе воздушного управления) | Пар (-5 ~ 180 ℃) |
| Воздух (стандартный, сухой): моноксид углерода (CO2, 0,7 МПа или менее), газ азота (N2), гидравлическое масло турбинного масла (кинематическая вязкость: 40-100 мм/с) | Аргоновое гелий -турбинное масло Гидрау LIC Oil (кинематическаявязкость: 40 ~ 100 мм²/с) | CO2 (выше 0,7 МПа) | Вода, масло, воздух, вакуум и т. Д. (-5 ~ 60 ℃) | Вода, масло и т. Д. (только тип воздуха) (-5 ~ 99 ℃) | ||||
| Модель | B vnb2 □ 1 --- F c Материал уплотнения: nbr/fkm/epdm | B vnb2 □ 2 --- f c Материал уплотнения: nbr/fkm/epdm | Vnb2 □ 3 --- m Материал уплотнения: металл | Vnb2 □ 4 --- P Уплотнение Материал: PTFE | ||||||
| Корпус клапана | SS304/Алюминиевый сплав | |||||||||
| Уплотнение материал | Нян | FKM | Epdm | Нян | FKM | Epdm | Нян | FKM | -5 ~ 180 ℃ | |
| Температура жидкости | -5 ~ 60 ℃ | -5 ~ 99 ℃ | -5 ~ 60 ℃ | -5 ~ 99 ℃ | -5 ~ 60 ℃ | -5 ~ 99 ℃ | ||||
| Температура окружающей среды | -5 ~ 50 ℃ *1 (воздух эксплуатируется: 60 ℃) | -5 ~ 60 ℃ | ||||||||
| Доказательство давления | 1,5 МПа | |||||||||
| Рабочее давление | 0 ~ 1,0 МПа | NO/NC/CO Стандартный порт: низкий вакуум ~ 0,5 МПа | 0 ~ 1,0 МПа | 0 ~ 0,9 МПа | ||||||
| NC Меньший порт: низкий вакуум ~ 1,0 МПа | ||||||||||
| Внешний пилотный воздух | Давление | 0,2 ~ 0,7 МПа | NC: 0,25 ~ 0,7 МПа №/ co.0.1+0,25x (press *5 ) ~ 0,25 × 0,25x (нажатие) MPA *2 | Nc.:0.25~0,7 МПа №:0.1+0,25x (нажатие) ~ 0,7 МПа | Nc.:0.3~0,7 МПа №:0.1 +0.25x(press) ~ 0,25+0,25x (нажатие) MPA | |||||
| Смазка | Не требуется (используйте ISO VG32 класса турбинного масла, если смазан.* 3) | |||||||||
| Температура | -5 ~ 50 ℃ (воздушный тип: 60 ℃) | -5 ~ 60 ℃ | ||||||||
| Монтаж | Бесплатно *4 | |||||||||
※ 1) Нет замораживания.
※ 2) Отрегулируйте диапазон рабочего давления от 0,125 МПа до 0,275 МПа для низкого вакуума.
※ 3) Смазка не допускается в случае материала уплотнения EPDM.
※ 4) Для эксценального пилотного соленоида рекомендуется ориентироваться на пилотный соленоидный клапан либо вертикально вверх, либо горизонтально.
※ 5) Нажмите = рабочее давление
Основные измерения
| Модель | Размер порта | A | B | C | D | E | F | G | КАК | Ал |
| DN 6 | 1/8 | 28 | 12.5 | 39.5 | 1/8 | 27 | 45 | 24 | 1/8 | 23 |
| DN 8 | 1/4 | 28 | 12.5 | 39.5 | 1/8 | 27 | 45 | 24 | 1/4 | 23 |
| DN 10 | 3/8 | 28 | 12.5 | 39.5 | 1/8 | 27 | 45 | 24 | 3/8 | 23 |
| DN 10 | 3/8 | 37 | 14 | 55 | 1/8 | 42 | 63 | 34 | 3/8 | 27 |
| DN 15 | 1/2 | 37 | 14 | 55 | 1/8 | 42 | 63 | 34 | 1/2 | 27 |
| DN 20 | 3/4 | 46 | 17.5 | 60.5 | 1/8 | 50 | 80 | 43 | 3/4 | 33 |
| DN 25 | 1 | 58 | 20 | 73 | 1/8 | 60 | 90 | 49 | 1 | 43 |
| DN 32 | 1-1/4 | 68 | 26.5 | 94 | 1/8 | 77 | 105 | 52.5 | 1-1/4 | 48 |
| DN 40 | 1-1/2 | 85 | 30 | 107 | 1/4 | 96 | 120 | 60 | 1-1/2 | 55 |
| DN 50 | 2 | 100 | 37 | 123 | 1/4 | 113 | 140 | 70 | 2 | 66 |
