Описание продукта
1) Электрический пропорциональный режим, реализация неполюсного контроля давления на выходе.
2) Он может реализовать дистанционное управление и управление программой.
3) По сравнению с прерывистым контролем система упрощается, а компоненты значительно снижаются.
4) По сравнению с гидравлическим пропорциональным клапаном, небольшим объемом, легким весом, компактной структурой, легкой, низкой стоимостью, но скорость отклика намного медленнее, чем гидравлическая система, более чувствительная к изменениям нагрузки.
5) Низкое энергопотребление: менее 4 Вт (форма связи).
6) Нет пожара, нет загрязнения. Это меньше влияет на изменение температуры.

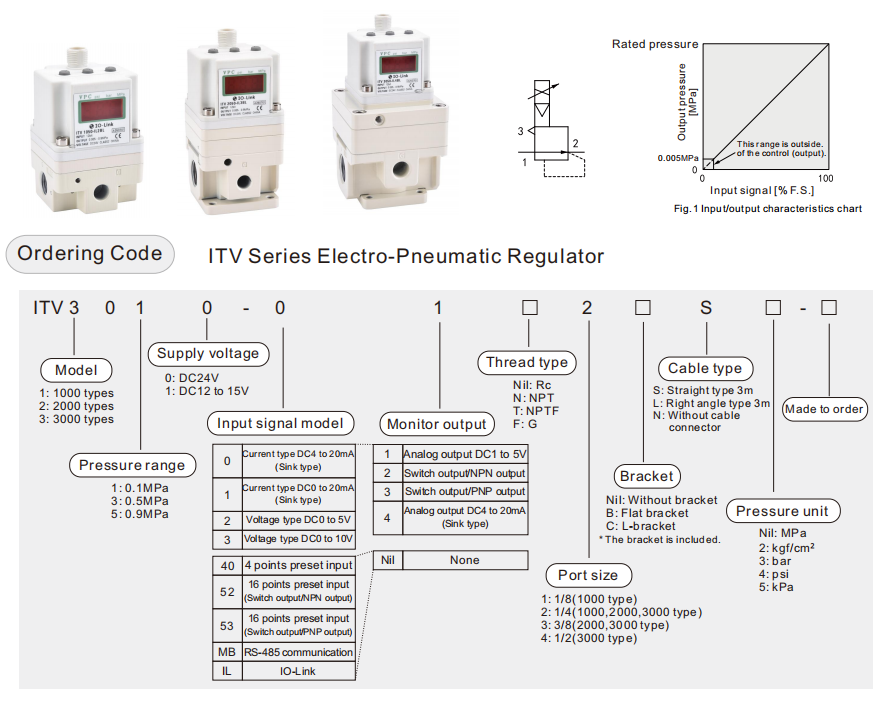

Спецификации продукта
| Модель | ITV101 □ *6) | ITV103 □ *6) | ITV105 □ *6) | |
| ITV201 □ | ITV203 □ | ITV205 □ | ||
| ITV301 □ | ITV303 □ | ITV305 □ | ||
| Мин давление подачи | Установленное давление +0,1MPa | |||
| Максимум давление подачи | 0,2MPa | 1.0MPa | ||
| Диапазон настройки давления | от 0,005 до 0,1MPa | от 0,005 до 0,5MPa | от 0,005 до 0,9MPa | |
| Источник питания | Напряжение | 24 В постоянного тока± 10 %, от 12 до 15 В постоянного тока | ||
| Текущее потребление | Напряжение питания 24 В постоянного тока тип: 0,12 А или менее Напряжение источника питания от 12 до 15 В. | |||
| Входной сигнал | Текущий тип *1) | От 4 до 20 Madc, от 0 до 20 Madc (тип раковины) | ||
| Тип напряжения | От 0 до 5 В постоянного тока, от 0 до 10 В.Д. | |||
| Предустановленный вход | 4 балла (отрицательный общий), 16 баллов (нет общей полярности) | |||
| Входной импеданс | Текущий тип | 250 Ом или меньше *5) | ||
| Тип напряжения | Приблизительно 6,5 кОм | |||
| Предустановленный вход | Напряжение источника питания 24 В пост. 4,7 кОм Напряжение источника питания 12 В пост. 2,0 кОм | |||
Выходной сигнал *2) (Монитор вывод) | Аналоговый выход | 1 до 5 В пост. От 4 до 20 MADC (тип раковины) (выходной импеданс: 250 кОм или меньше) Точность вывода±6% полной шкалы или меньше | ||
| Выход SWTICH | NPN Open Collector Вывод: макс. 30 В, 80 мА PNP Open Collector Вывод: макс. 80 мА | |||
| Линейность | ±1% полной шкалы или меньше | |||
| Гистерезис | 0,5% FS или меньше | |||
| Повторяемость | ±0,5% полной шкалы или меньше | |||
| Чувствительность | 0,2% FS или меньше | |||
| Температурные характеристики | ±0,12% полной шкалы/℃ или меньше | |||
| Выходное давление дисплей *3) | Точность | ±2%FS±1 цифра или меньше | ||
| Min.unit | MPa: 0,001, кгс/см 2: 0,01, бар: 0,01, фунт/кв. дюйм: 0,1 *4) , кПа: 1 | |||
| Температура окружающей среды и жидкости | От 0 до 50 ℃ (без конденсации) | |||
| Корпус | IP65 | |||
Примечание
*1) 2-проводной тип DC4 до 20 мА не доступен. Требуется напряжение питания (DC24V или DC12 до 15 В).
*2) Выберите «Аналоговый вывод» или «Выход переключения». Кроме того, при выборе вывода переключения выберите вывод NPN или вывод PNP.
При измерении аналогового выхода ITV от DC1 до 5V, если импеданс нагрузки составляет менее 100 кОм, аналоговый выход
Точность монитора в пределах ±6% (полный диапазон) может быть недоступна. Произведение с точностью до ±6%
Поставляется по вашему запросу. Выходное давление остается незатронутым.
*3) Регулировка численных значений, таких как регулировка нулевого/промежуточного или предустановленного входа, установлена на основе минима.
единицы измерения выходного давления (например, от 0,001 до 0,500MPa). Обратите внимание, что единицу измерения изменить нельзя.
*4) Мин. единица измерения для типов 0,9MPa(130psi) равна 1psi.
*5) Значение для состояния без тока. Если для схемы чрезмерного тока предусмотрено пособие, вход
Импеданс варьируется в зависимости от входного тока. Это 350 Ом или меньше для входного тока DC20MA.
*6) Серия ITV1000 представляет собой спецификацию без смазки (детали в контакте с жидкостью).
*7) Приведенные выше характеристики ограничены статическим состоянием. Когда воздух потребляется на выходной стороне, давление может колебаться.
Размеры продукта
