| Рабочая среда: | |
|---|---|
| Актерский тип: | |
| Рабочая температура: | |
| Рабочее давление: | |
| Качественная гарантия: | |
Описание продукта
1. Стабильный жизненный цикл, гарантированный 10 000 0000 раз.
2. Доступны различные напряжения и стили работы.
3. Доступны различные виды обработки поверхности и типы резьбы (G, NPT, PT, BSPP, BSPT).
характеристики продукта
| Модель | 3В120-М5 | 3В120-06 | 3В220-06 | 3В220-08 | 3В320-08 | 3В320-10 | 3В420-15 |
| Работающий середина | Чистый воздух | ||||||
| Действующий тип | Внутреннее руководство | ||||||
| Размер сустава | Импорт = M5 Экспорт=M5 | Импорт=1/8 Экспорт=1/8 | Импорт=1/8 Экспорт=1/8 | Импорт=1/4 Экспорт=1/4 | Импорт=1/4 Экспорт=1/4 | Импорт=3/8 Экспорт=3/8 | Импорт=1/2 Экспорт=1/2 |
| Площадь сечения | 5,5 мм² (КВ=0,31) | 12 мм² (КВ=0,67) | 14 мм² (КВ=0,78) | 16 мм² (КВ=0,89) | 25 мм² (КВ = 1,39) | 30 мм² (КВ = 1,67) | 50 мм² (КВ = 2,79) |
| Рабочее давление | от 0,15 до 0,9 МПа | ||||||
| Макс.Рабочее давление | 1,2 МПа | ||||||
| Рабочая температура | от -5 до 60 ℃ | ||||||
| Допуск напряжения | -15% до 10% | ||||||
| Жаропрочный сорт | B | ||||||
| Защитный класс | IP65 (ДИН40050) | ||||||

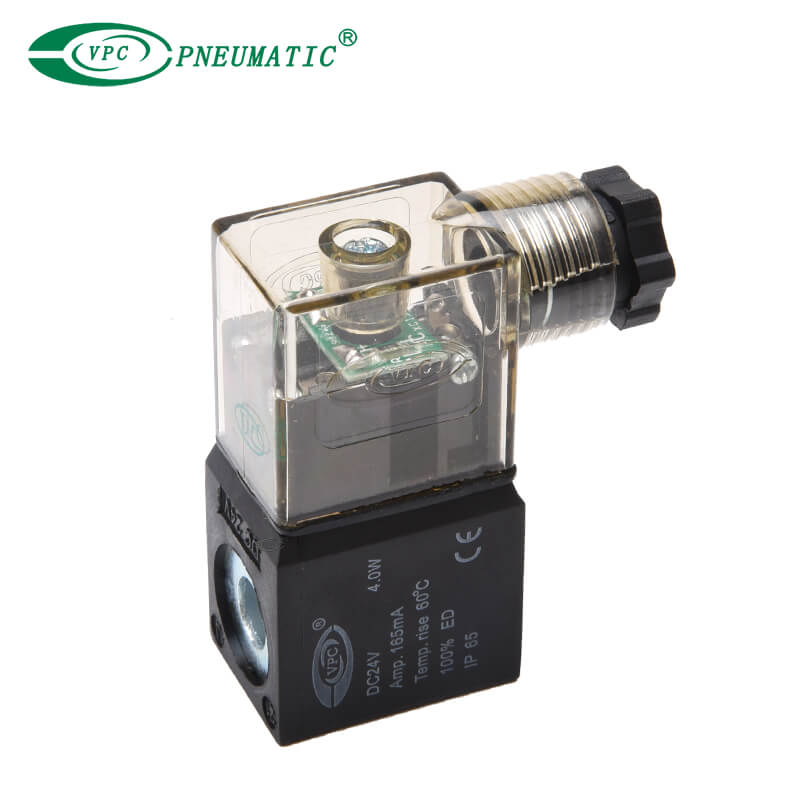

| Тип катушки | Дин тип Летающие лиды | ||||||
| Максимальная действующая частота | 5 раз/с | 4 раза/с | |||||

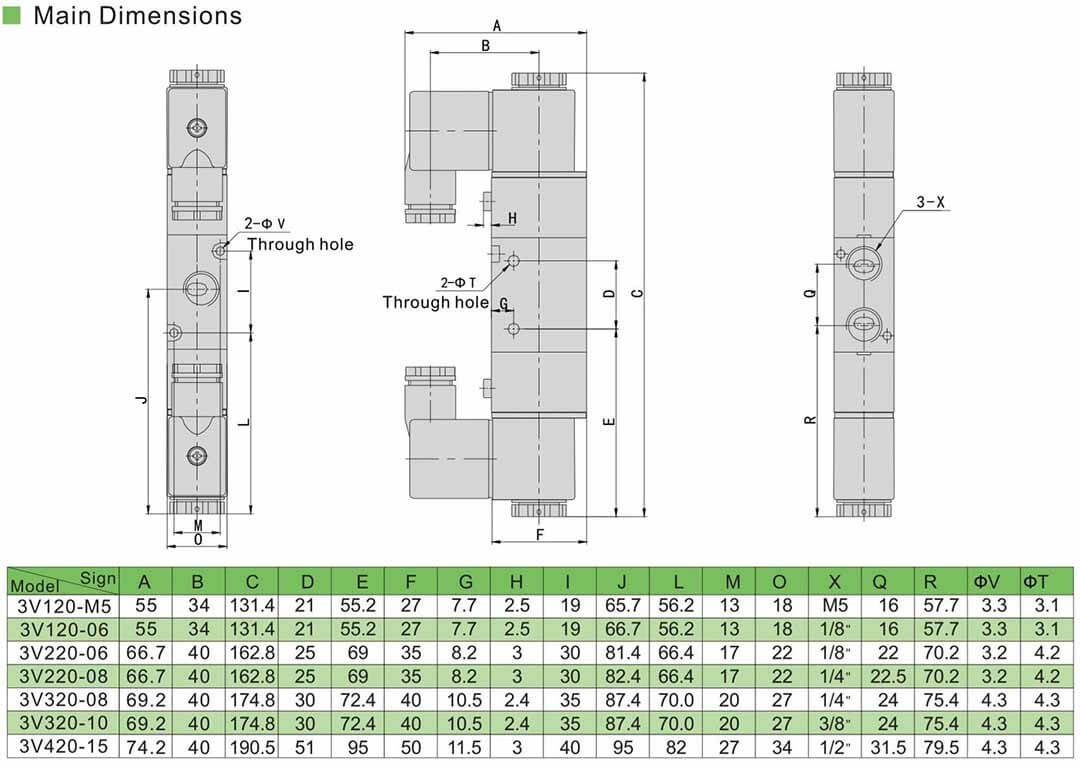

Основные размеры
