| Рабочая среда: | |
|---|---|
| Номинальная степень фильтрации: | |
| Рабочая температура: | |
| Испытательное давление: | |
| Макс.Рабочее давление: | |

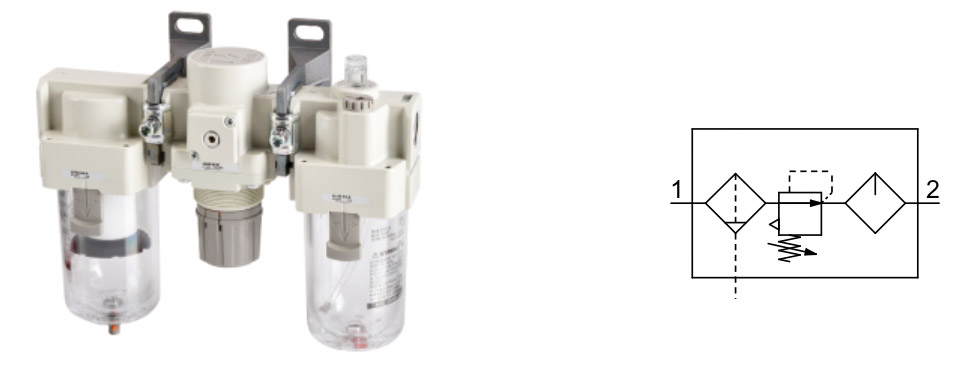

Описание продукта
Большинство функций AC-A и AC-B были включены в прозрачные защитные ограждения чаши AC-D для обеспечения полной видимости; встроенные манометры и реле давления; уменьшенное пространство для обслуживания и упрощенная замена элементов фильтров серии AF-D.
1. Модульная конструкция с единым корпусом. Монтаж взаимозаменяем с существующим продуктом
2. Расширенный ассортимент трубных адаптеров, интерфейсов и модульных реле давления.
3. Легкая замена элемента. Элемент и чаша представляют собой одно целое. Замену можно произвести вручную.
4. Регулятор энергосбережения. Падение давления: Макс. 50% улучшение
5. Уменьшенное пространство для обслуживания: Макс. снижение на 46%
6. Доступны резьбы Rc, NPT или G.

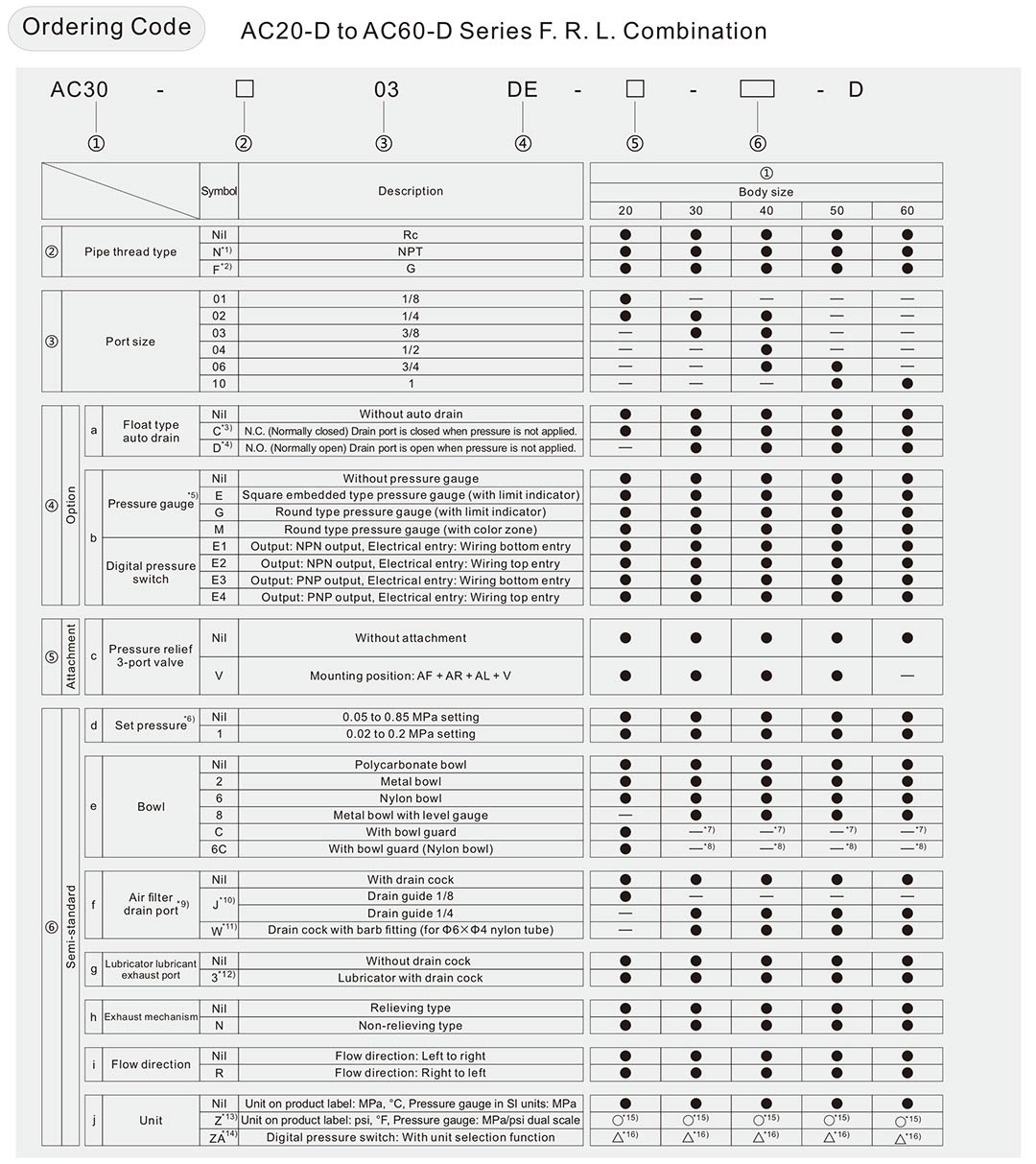

Пример заказа:
Опция/Полустандарт: выберите по одному для a к j.
Вариант/полустандартный символ: Если требуется более одной спецификации, укажите это в буквенно-цифровой порядок.
Модель: AC30-F03DE1-16НР-Д
*1) Дренажные направляющие имеют размеры NPT1/8 (применимо к AC20-D) и NPT1/4 (применимо к AC30-D – AC60-D). Автоматический сливной порт имеет диаметр 3/8 дюйма. Установка одним нажатием (применимо к моделям от AC30-D до AC60-D).
*2) Направляющая дренажа — G1/8 (применимо к AC20-D) и G1/4 (применимо к AC30-D – AC60-D).
*3) При отсутствии давления в чаше остается конденсат, который не запускает механизм автоматического слива. Удаление остаточного конденсата перед окончанием операций в течение дня рекомендуется.
*4) Если компрессор небольшой [0,75 кВт, расход нагнетания менее 100 л/мин (ANR)], во время работы может возникнуть утечка воздуха из сливного крана. начало операций. Рекомендуется тип NC.
*5) Если установлен манометр, для стандартного типа (0,85 МПа) будет установлен манометр на 1,0 МПа. Манометр 0,4 МПа для типа 0,2 МПа.
*6) В некоторых случаях давление можно установить выше, чем указано в спецификации, но используйте давление в пределах диапазона спецификации..
*7) Защитный кожух чаши входит в стандартную комплектацию (поликарбонат).
*8) Защитный кожух чаши входит в стандартную комплектацию (нейлон).
*9) Комбинация автоматического дренажа поплавкового типа C и D недоступна.
*10) Без функции клапана.
*11) Комбинация металлических чаш 2 и 8 невозможна.
*12) При выборе W: Сливное отверстие воздушного фильтра, сливной кран лубрикатора будет иметь зазубренную арматуру.
*13) Для типа трубной резьбы: NPT. Невозможно использовать с манометром M: круглого типа (с цветной зоной). Доступно по запросу для спец. Цифровое реле давления будет оборудовано с помощью функции выбора единицы измерения, первоначально установив значение psi.
*14) Для опций: E1, E2, E3, E4.
*15) : Для трубной резьбы: только NPT.
*16) △: Выберите с помощью опций: E1, E2, E3, E4.
Технические характеристики продукта
| Модель | AC20-Д | AC30-Д | AC40-Д | АС40-06-Д | AC50-Д | AC60-Д | |
| Компонент | Воздушный фильтр[AF] | АФ20-Д | АФ30-Д | АФ40-Д | АФ40-06-Д | АФ50-Д | АФ60-Д |
| Регулятор[АР] | АР20-Д | АР30-Д | АР40-Д | АР40-06-Д | АР50-Д | АР60-Д | |
| Лубрикатор[AL] | АЛ20-Д | АЛ30-Д | АЛ40-Д | АЛ40-06-Д | АЛ50-Д | АЛ60-Д | |
| Размер порта | 1/8, 1/4 | 1/4, 3/8 | 1/4, 3/8, 1/2 | 3/4 | 3/4, 1 | 1 | |
| Размер порта манометра *1) [АР] | 1/8 | ||||||
| Рабочая среда | Чистый воздух | ||||||
| Рабочая температура*2) | От -5 до 60°C (без замерзания) | ||||||
| Испытательное давление | 1,5 МПа | ||||||
| Макс. Рабочее давление | 1,0 МПа | ||||||
| Минимальный автоматический слив рабочее давление | НК [АФ] | 0,1 МПа | 0,15 МПа | ||||
| НЕТ [АФ] | — | 0,1 МПа | |||||
| Установленный диапазон давления [AR] | от 0,05 до 0,85 МПа | ||||||
| Номинальная степень фильтрации [AF] | 5 мкм | ||||||
| Класс чистоты сжатого воздуха | ИСО 8573-1:2010 [6:4:-] | ||||||
| Емкость слива [AF] | 8 см³ | 25 см³ | 45 см³ | ||||
Мин. скорость капельного потока*3) [АЛ] | 15 л/мин (ANR) | Размер порта 1/4: 30 л/мин (ANR) Размер порта 3/8: 40 л/мин (ANR) | Размер порта 1/4: 30 л/мин (ANR) Размер порта 3/8: 40 л/мин (ANR) Размер порта 1/2: 50 л/мин (ANR) | 50 л/мин (ANR) | 190 л/мин (ANR) | 220 л/мин (ANR) | |
| Емкость масла [AL] | 25 см³ | 55 см³ | 135 см³ | ||||
| Рекомендуемая смазка [AL] | Турбинное масло класса 1 (ISO VG32) | ||||||
| Материал чаши [AF/AL] | Поликарбонат | ||||||
| Защитник чаши [AF/AL] | Полустандартный (Сталь) | Стандартный (Поликарбонат) | |||||
| Строительство [АР] | Тип сброса | ||||||
*1) Резьба для подключения манометра недоступна для блока FRL с квадратным манометром встроенного типа или с цифровым реле давления.
*2) От -5 до 50°C для изделий с цифровым реле давления.
*3) Скорость потока составляет 5 капель или более/мин при следующих условиях: Давление на входе 0,5 МПа; Турбинное масло класса 1 (ISO VG32); Температура 20°С; Клапан регулировки масла полностью открыт.
Для контура, который неоднократно включается и выключается на стороне выхода, выполните настройку так, чтобы средний расход воздуха в минуту стал минимальный расход капель или более.

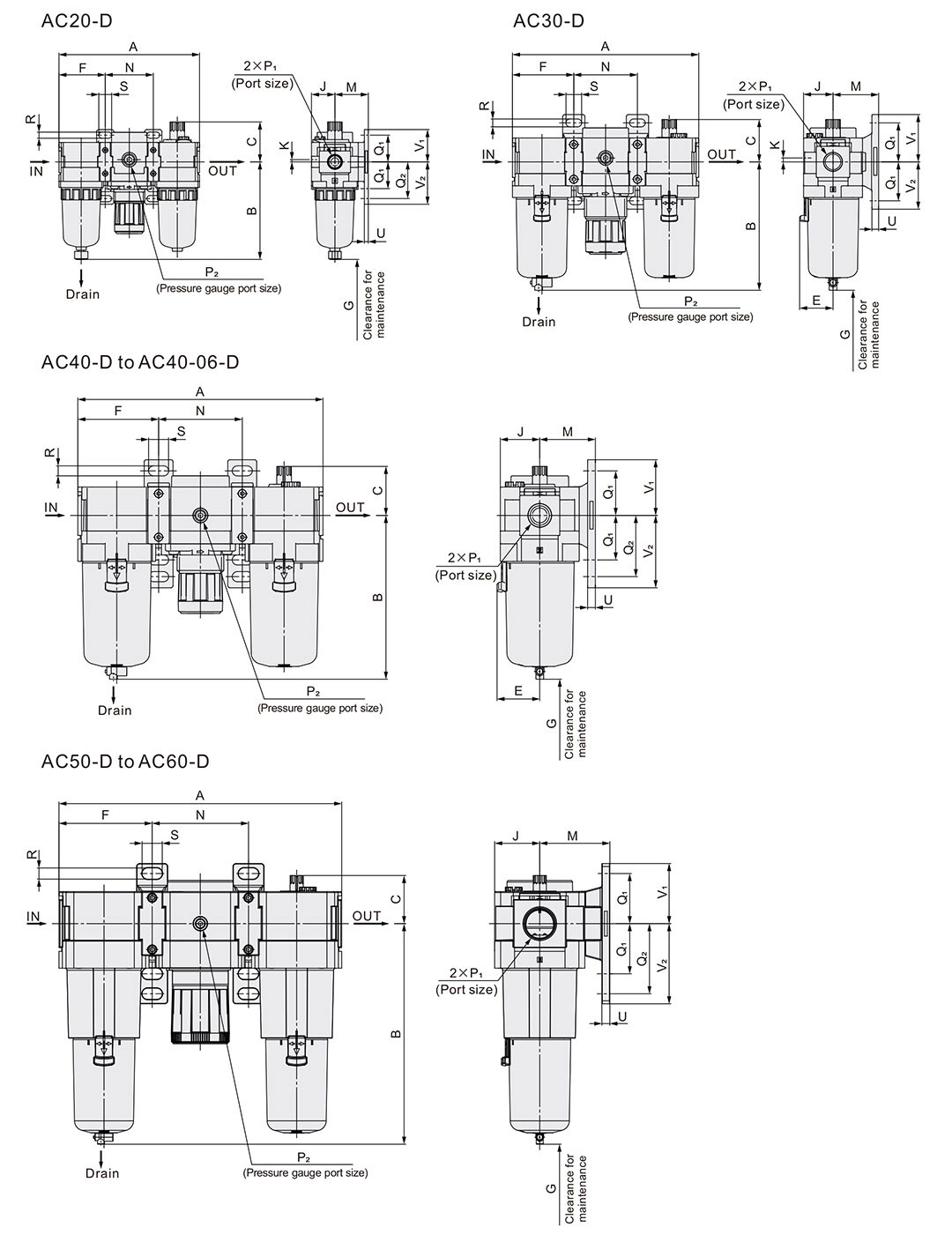

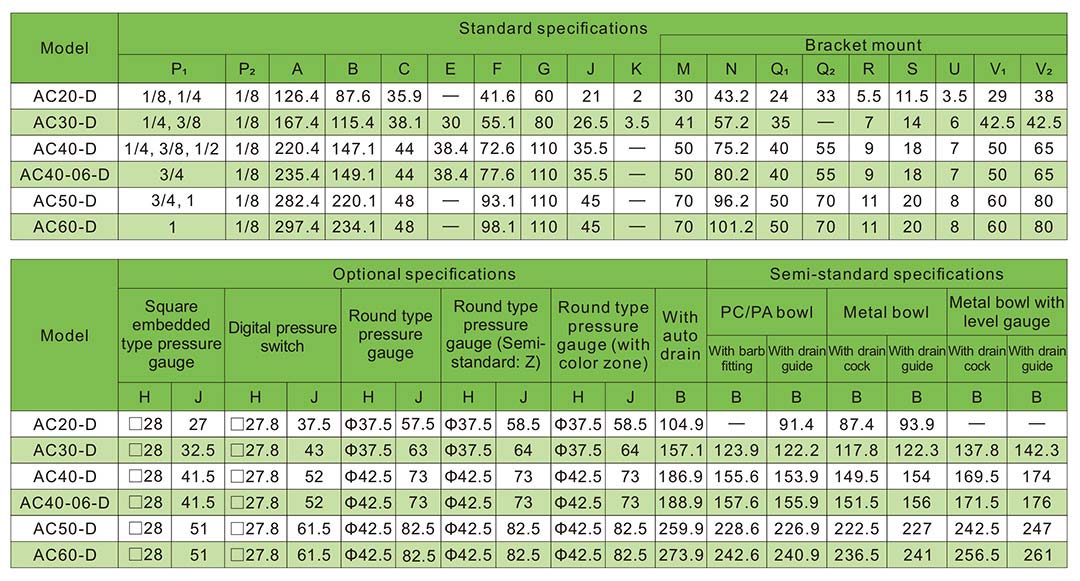

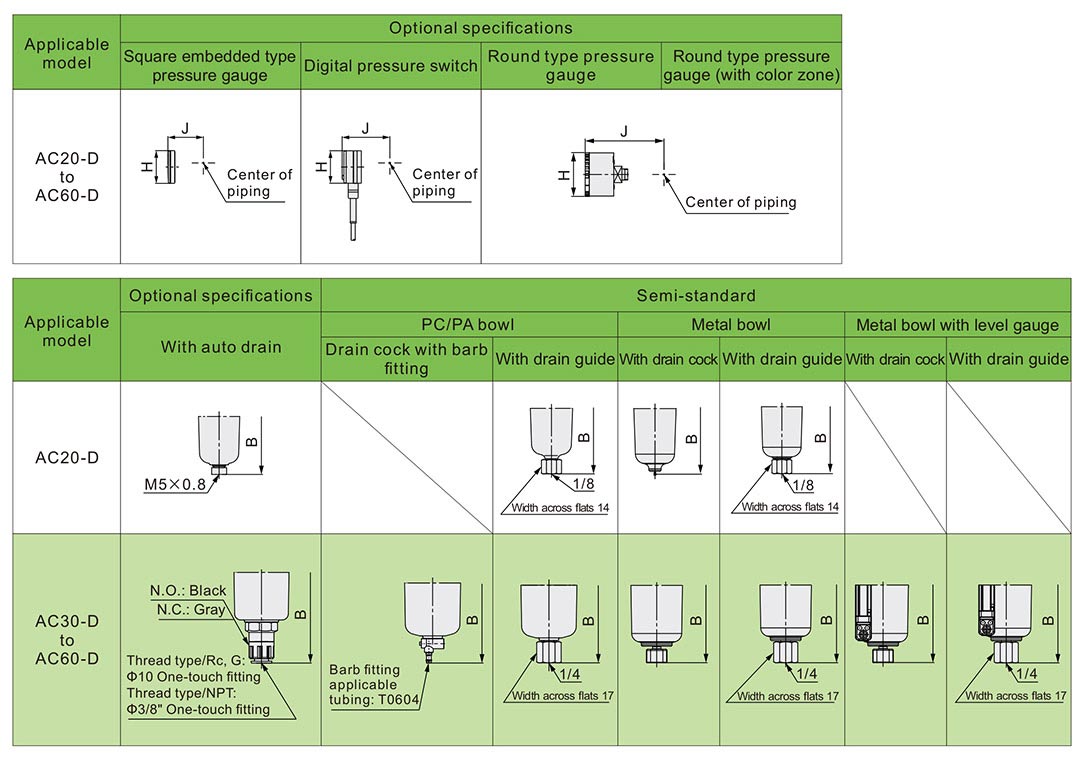

Основные размеры

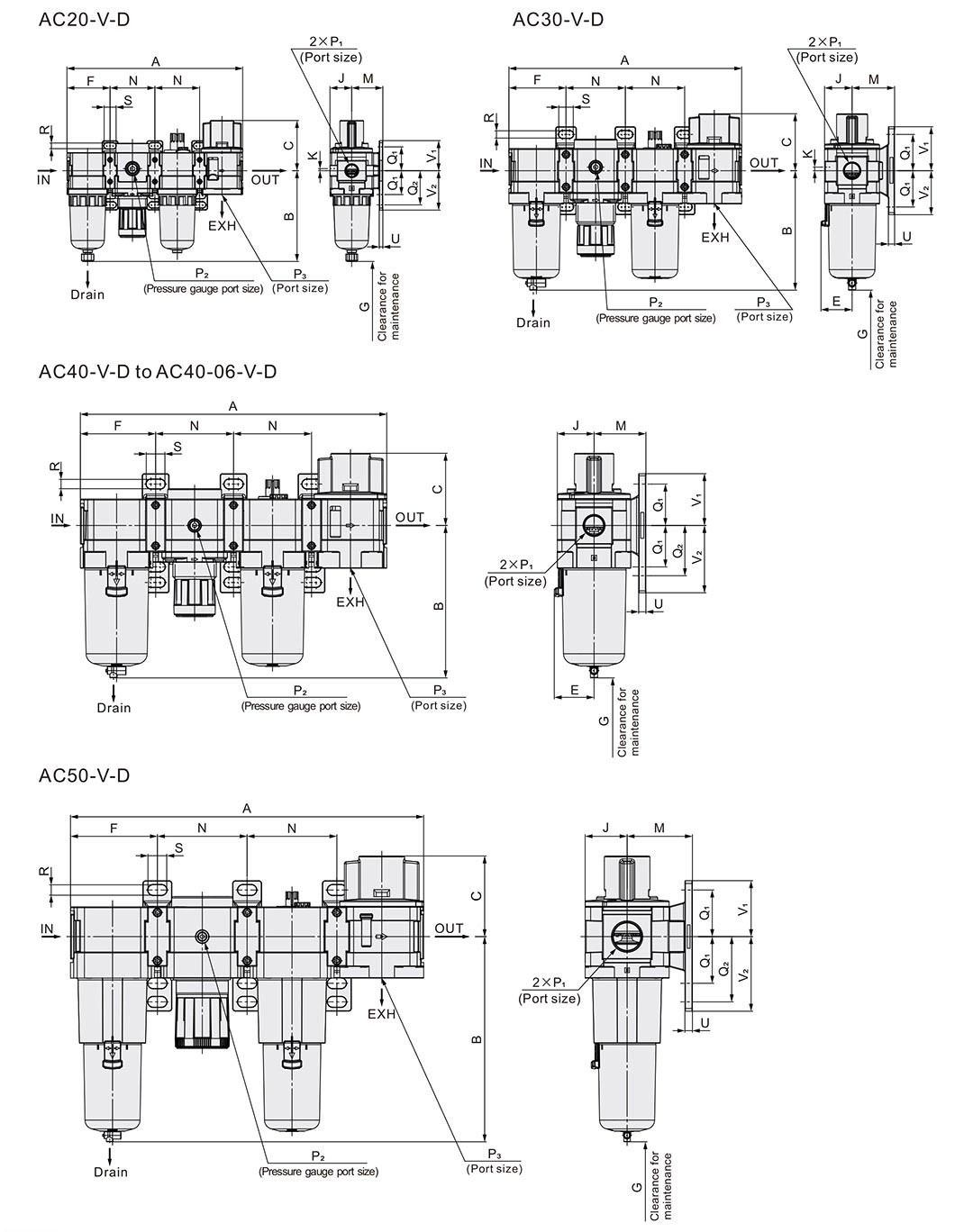

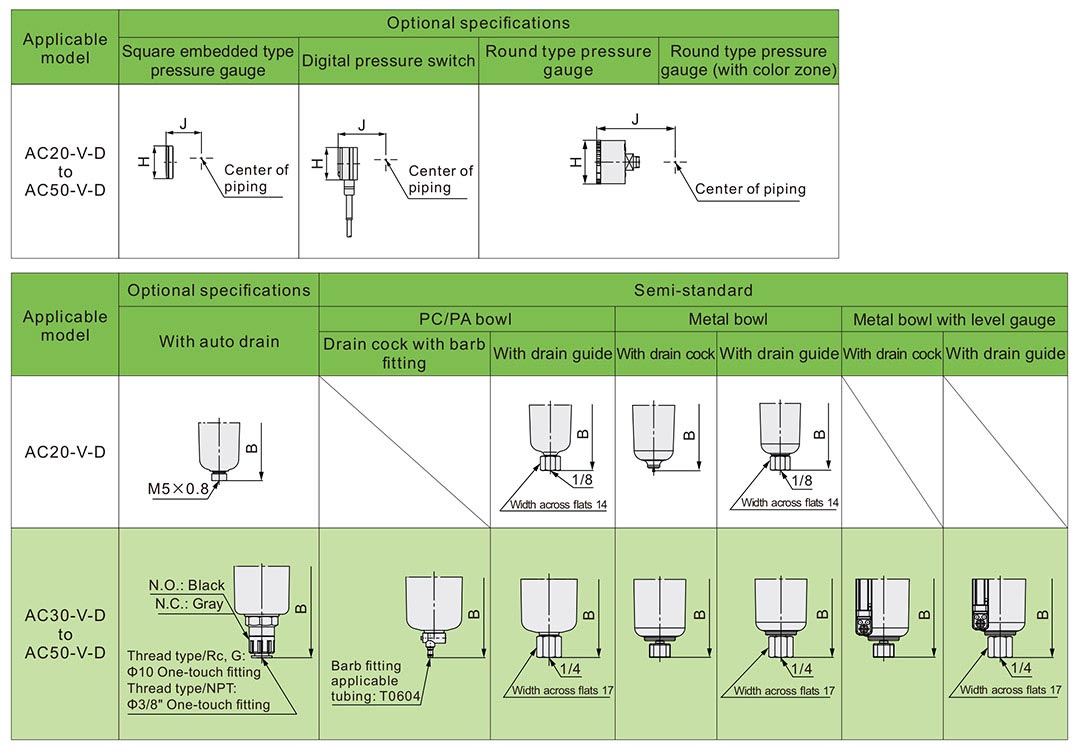

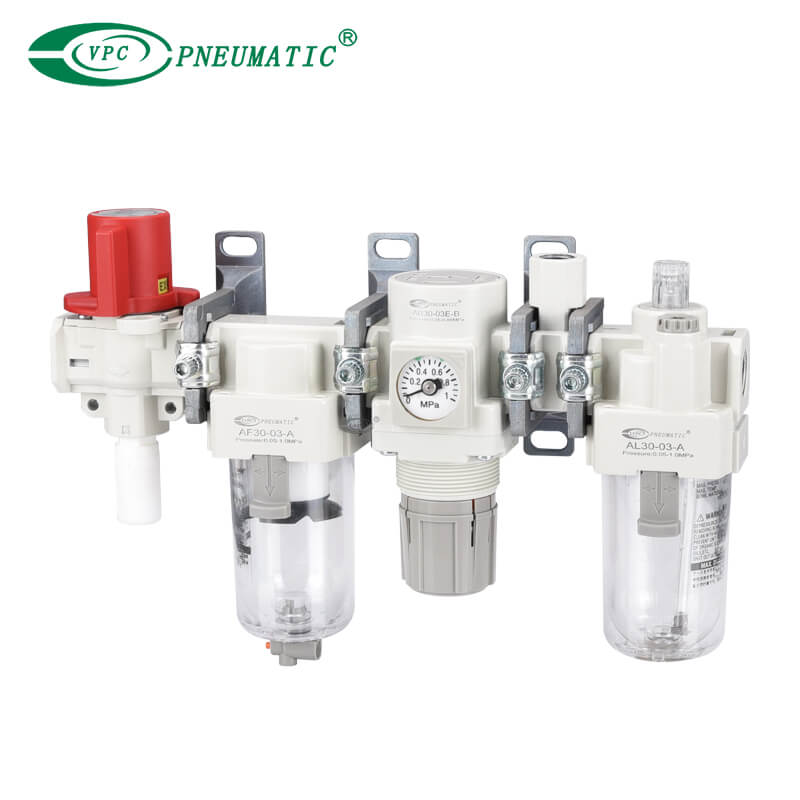

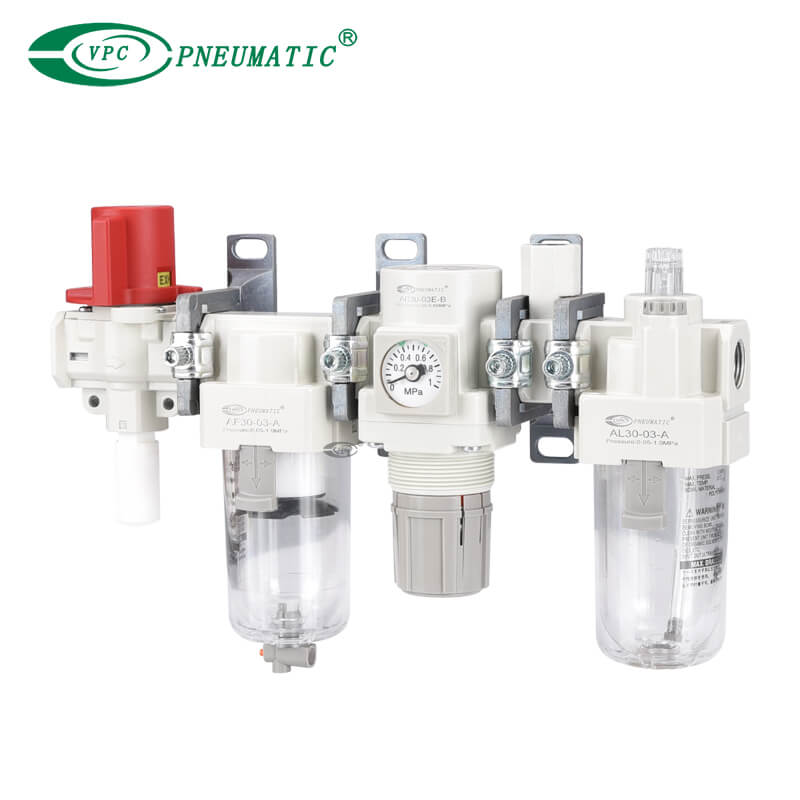

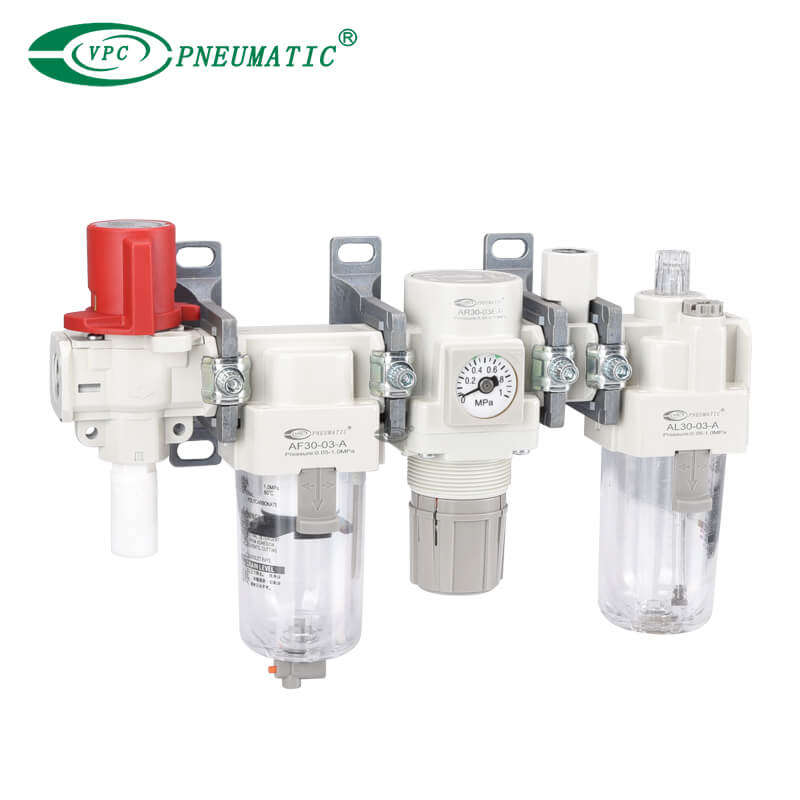

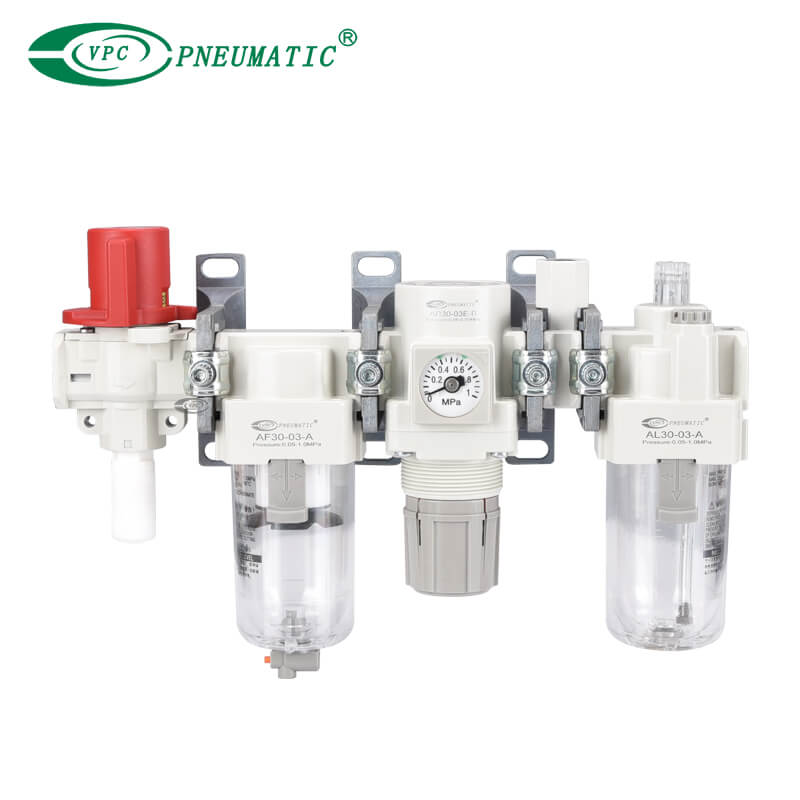

С 3-ходовым клапаном сброса давления (V)
