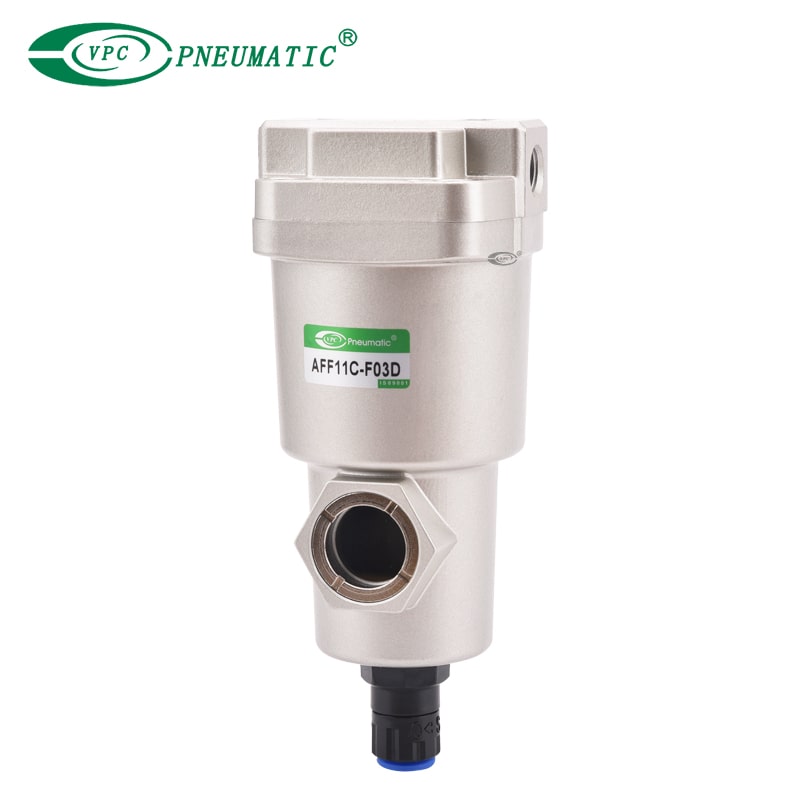

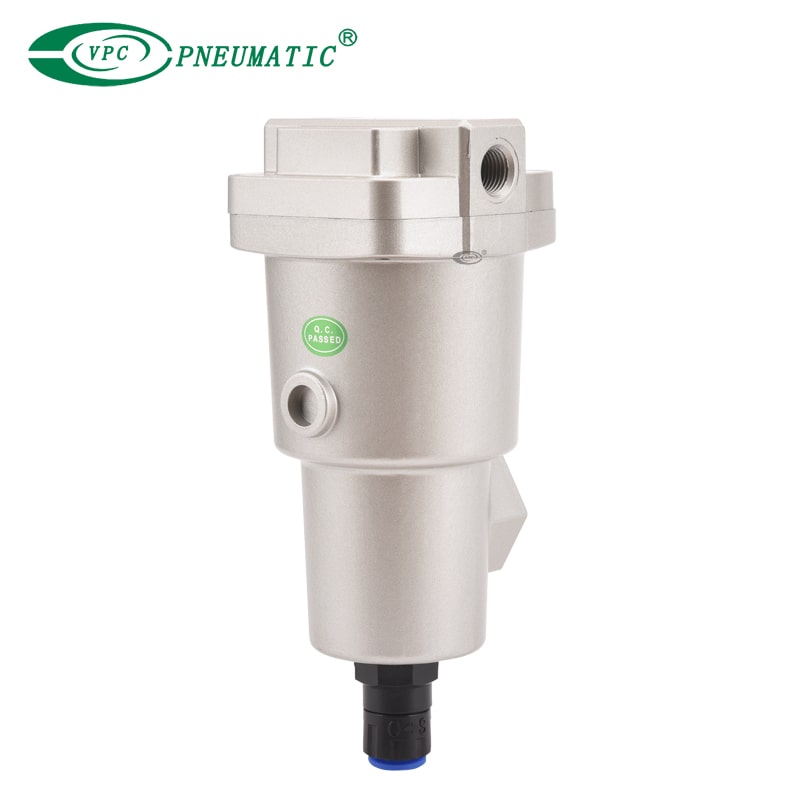

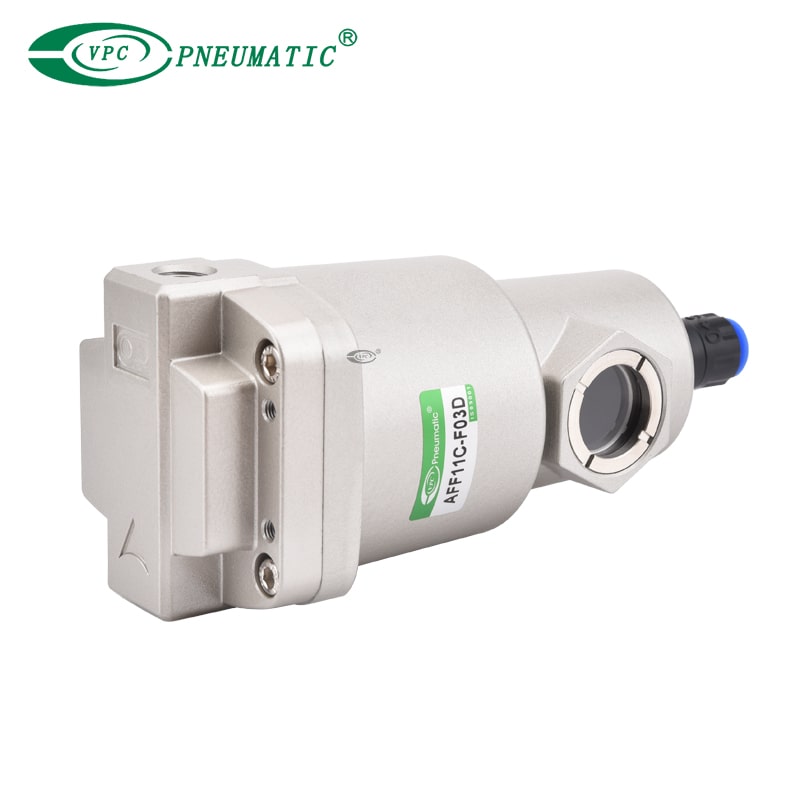

AFF -серия фильтр основной линии

Основная линейная линейная серия AFF является первым этапом в схеме очистки воздуха. Этот грубый (3 мкм) фильтр удаляет посторонние вещества и капли для защиты нисходящих сушилок и продления срока службы более точных фильтров. Единицы легко обслуживаются, а грязные элементы могут быть утилизированы при обработке только с чашей фильтра.

Модель:
AFF8C-F04D-T
Марка продукта:
VPC Pneumatic

Рабочая среда:	Сжатый воздух
Рейтинг фильтрации:	3 мкм (эффективность фильтрации: 99%)
Макс.рабочее давление:	1,0 МПа
Рабочая температура:	От 5 до 60 ℃
штат:



Запрос цены Добавить в корзину

Описание продукта

■ Функция продукта

Фильтрация частиц, грубое удаление капель.

1. Сепаратор воды фильтра AFF может удалять примеси, такие как нефть, вода и посторонние вещества из сжатого воздуха. Это может улучшить производительность нисходящей сушилки, продлить период замены элементов точного фильтра и предотвратить сбой оборудования.

2. Модульное соединение, способное AFF2C ~ 22C/AFF37B, 75B/AFF75A ~ 220A.

3. Необязательный индикатор срока службы элемента.

4. Доступные размеры портов: 1/8 'до 2 ' (RC, NPT или G)

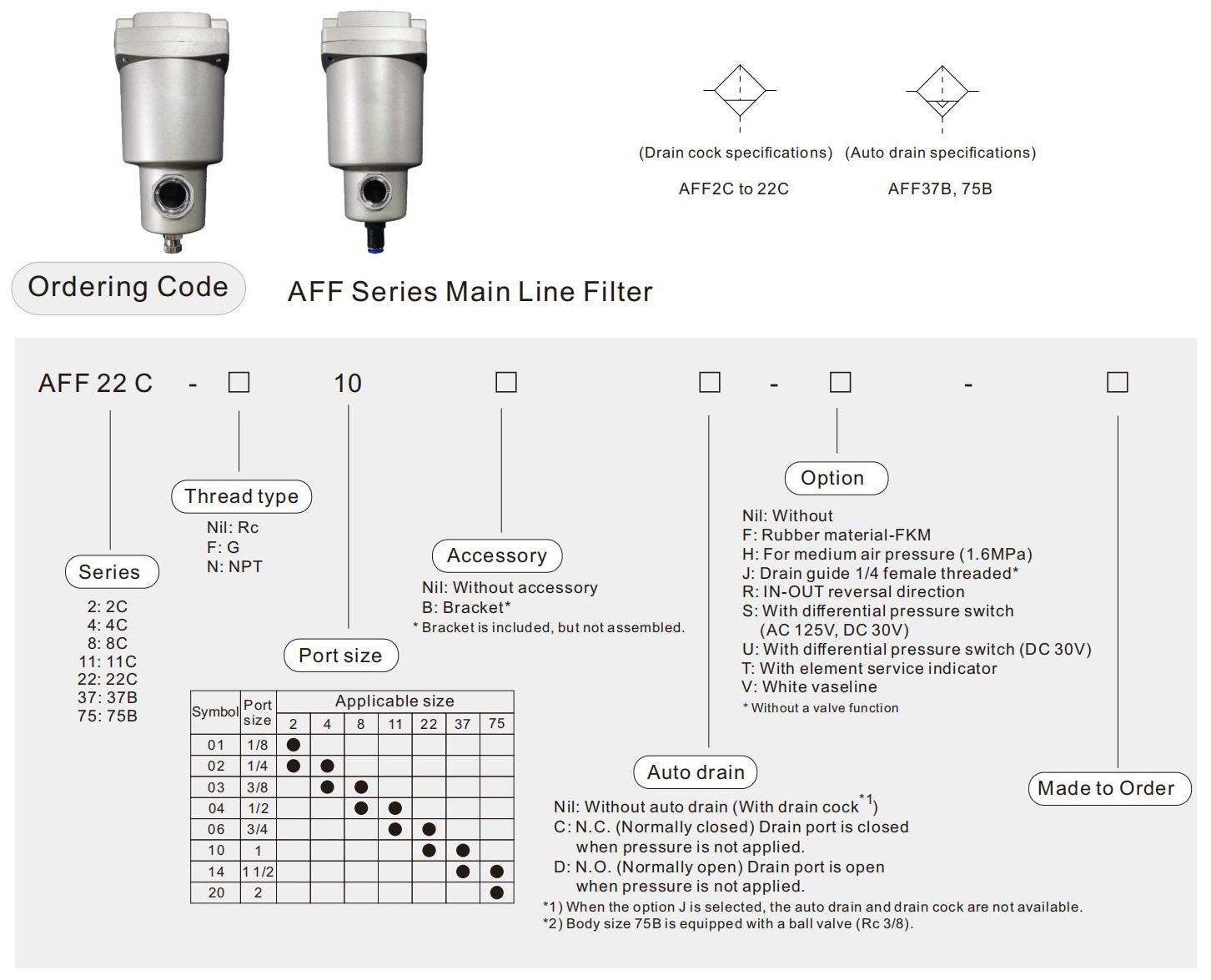

■ Символ

Фильтр сепаратора для сепаратора воды

Спецификации продукта

Рабочая среда	Сжатый воздух
Максимум рабочее давление ^*1	1,0 МПа
Мин рабочее давление ^*2	0,05 МПа
Доказательство давления	1,5 МПа
Рабочая температура	От 5 до 60 ℃
Рейтинг фильтрации	3 мкм (эффективность фильтрации: 99%)
Период замены элемента	2 года ^*1 или когда падение давления достигло 0,1 МПа

*1) Максимальное рабочее давление AFF75A до AFF220A составляет 0,97 МПа, а период замены элемента составляет, когда падение давления достигает 0,1 МПа или после 1 года работы.

*2) С помощью автоматического слива: 0,1 МПа (без типа) или 0,15 МПа (тип NC)

Может удалять примеси, такие как нефть, вода и посторонние вещества в сжатом воздухе, и может улучшить функцию сушилки в нижнем потоке, продлить период замены элемента точного фильтра и предотвратить проблемы с оборудованием.

Модель		Спецификация				Аксессуарная часть № (опция)			Запчасти
Ручная операция	Автоатлет	Мощность компрессора (ок.)	Скорость потока	Размер порта	Масса	Сборка кронштейна	Датчик давления (2pcs.)	Companion Flance (2pcs.)	Сборка элементов
Aff2c-01- □	Aff2c-01d- □	2,2 кВт	300 л/мин	1/8	0,38 кг	AM-BM101	——	——	Aff-el2b
Aff2c-02- □	Aff2c-02d- □			1/4
Aff4c-02- □	Aff4c-02d- □	3,7 кВт	750L/мин	1/4	0,55 кг	AM-BM102			Aff-el4b
Aff4c-03- □	Aff4c-03d- □			3/8
Aff8c-03- □	Aff8c-03d- □	7,5 кВт	1500 л/мин	3/8	0,9 кг	AM-BM103			Aff-el8b
Aff8c-04- □	Aff8c-04d- □			1/2
Aff11c-04- □	Aff11c-04d- □	11 кВт	2200 л/мин	1/2	1,4 кг	AM-BM104			Aff-el11b
Aff11c-06- □	Aff11c-06d- □			3/4
AFF22C-06- □	AFF22C-06D- □	22 кВт	3700 л/мин	3/4	2,1 кг	AM-BM105			Aff-el22b
AFF22C-10- □	AFF22C-10D- □			1
AFF37B-10- □	AFF37B-10D- □	37 кВт	6000 л/мин	1	4,2 кг	BM56			Aff-el37b
AFF37B-14- □	AFF37B-14D- □			1 1/2
AFF75B-14- □	Aff75b-14d- □	75 кВт	12000 л/мин	1 1/2	10,5 кг	BM57			Aff-el75b
AFF75B-20- □	Aff75b-20d- □			2
Aff75a-20- □	Aff75a-20d- □	75 кВт	12400L/мин	2b фланце	50 кг	——	G46-15-02	50 (2B) JIS 10K FF	EC700-003N
AFF125A-30- □	AFF125A-30D- □	110 до 125 кВт	23700L/мин	3b фланце	52 кг			80 (3B) JIS 10K FF	EC700-003N
AFF150A-40- □	AFF150A-40D- □	150 кВт	30000L/мин	4b фланца	72 кг			100 (4B) JIS 10K FF	EC800-003N
AFF220A-40- □	AFF220A-40D- □	От 180 до 220 кВт	45000L/мин	4b фланца	87 кг			100 (4B) JIS 10K FF	EC900-003N
