| Рабочая среда: | |
|---|---|
| Испытательное давление: | |
| Рабочая температура: | |
| Материал тела: | |
| Гид: | |

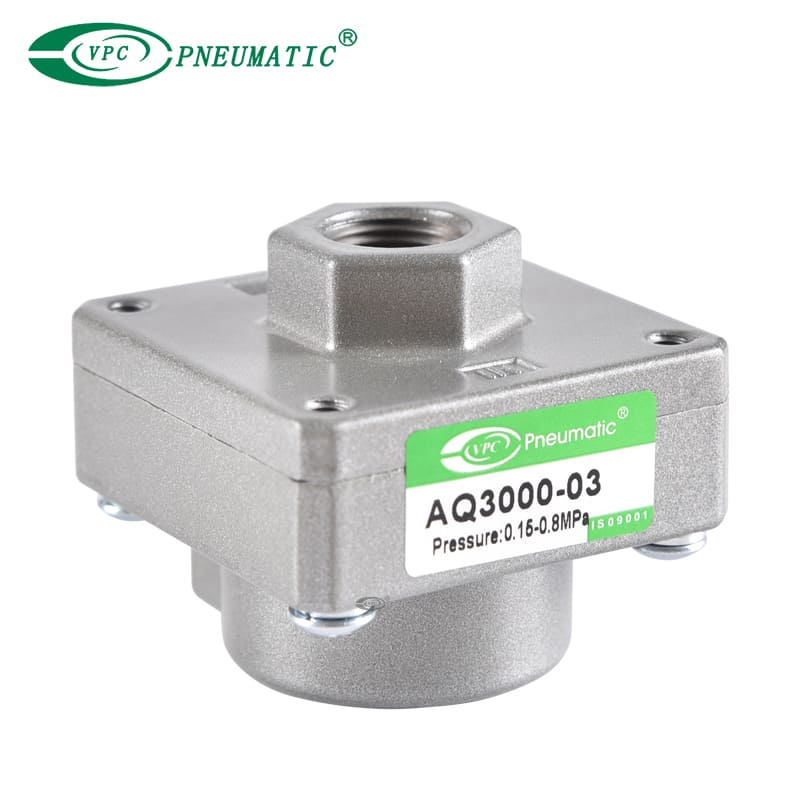

Описание продукта

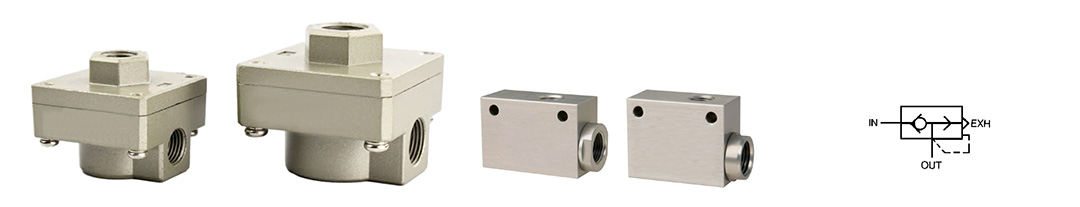

1. Доступно в типе губы или диафрагмы.
2. Отличные характеристики выхлопных газов.
3. Большая пропускная способность и низкое дифференциальное давление.
4. Компактный и легкий корпус клапана.
5. Широкий выбор моделей, доступных с размерами порта, от M5 до 3/4.
Спецификации продукта
| Рабочая среда | Воздух | |
| Доказательство давления | 1,5 МПа | |
| Максимум рабочее давление | AQ15 □ 0 | 0,7 МПа |
| AQ2000 до 5000 | 1 МПа | |
| Мин рабочее давление | AQ15 □ 0 | 0,1 МПа |
| AQ2000 до 5000 | 0,05 МПа | |
| Рабочая температура | -5 до 60 ℃ (без замораживания) | |
| Модель | Размер порта | Sonic Purnayance [DM 3/(S-BAR)] | Критическое соотношение давления | ||
| В → Out | Out → Exh | В → Out | Out → Exh | ||
| AQ1500-M5 | M5 x0.8 | 0.4 | 0.56 | 0.35 | 0.3 |
| AQ1510-01 | 1/8 | 0.8 | 1.16 | ||
| AQ2000-01 | 1/8 | 5 | 5 | 0.45 | 0.35 |
| AQ2000-02 | 1/4 | 7 | 8 | ||
| AQ3000-02 | 1/4 | 8 | 8.4 | ||
| AQ3000-03 | 3/8 | 12 | 14 | ||
| AQ5000-04 | 1/2 | 21 | 23 | ||
| AQ5000-06 | 3/4 | 27 | 36 | ||

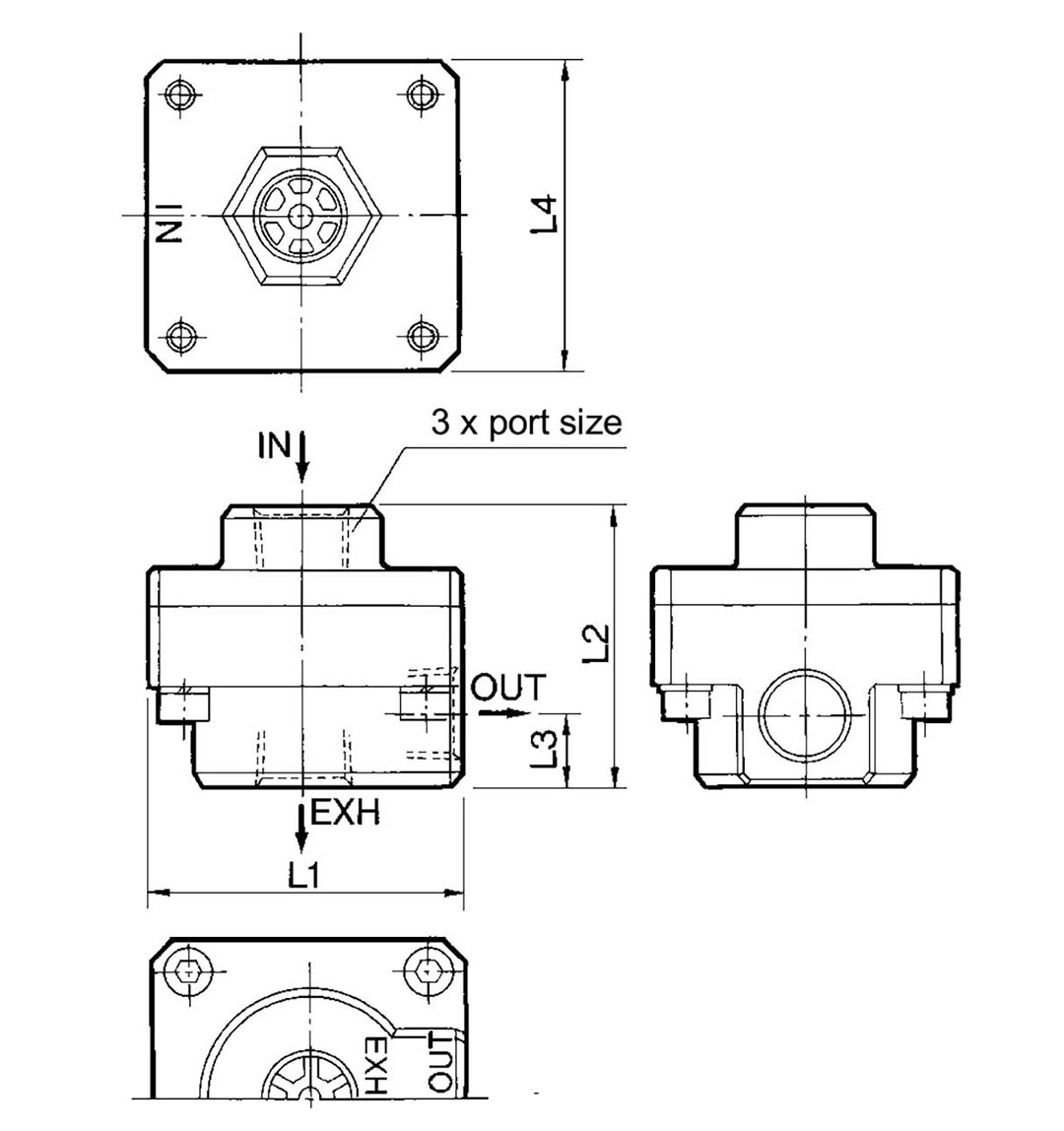

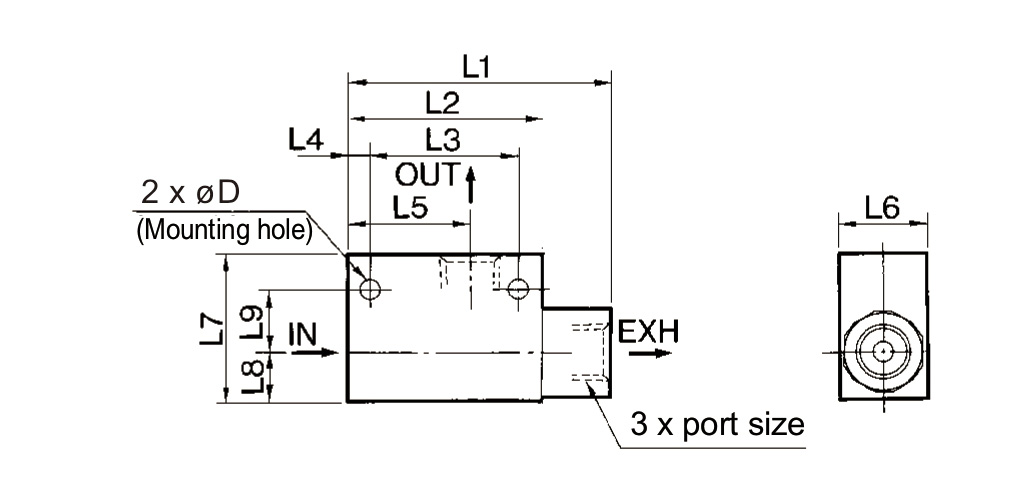

Основные измерения
| Модель | Размер порта | L1 | L2 | L3 | L4 | L5 | 16 -й | 19 -й | 18 | L9 | D |
| AQ1500 | M5x0.8 | 23 | 20 | 14 | 3 | 12.5 | 12 | 15 | 5.5 | 6.5 | 3.1 |
| AQ1510 | 1/8 | 45 | 33 | 25 | 4 | 21 | 15 | 25 | 8 | 11 | 4.3 |
| Модель | Размер порта | L1 | L2 | L3 | L4 |
| AQ2000 | 1/8,1/4 | 45 | 40 | 10 | 45 |
| AQ3000 | 1/4,3/8 | 56 | 50 | 12.5 | 56 |
| AQ5000 | 1/2,3/4 | 85 | 75 | 18 | 85 |
