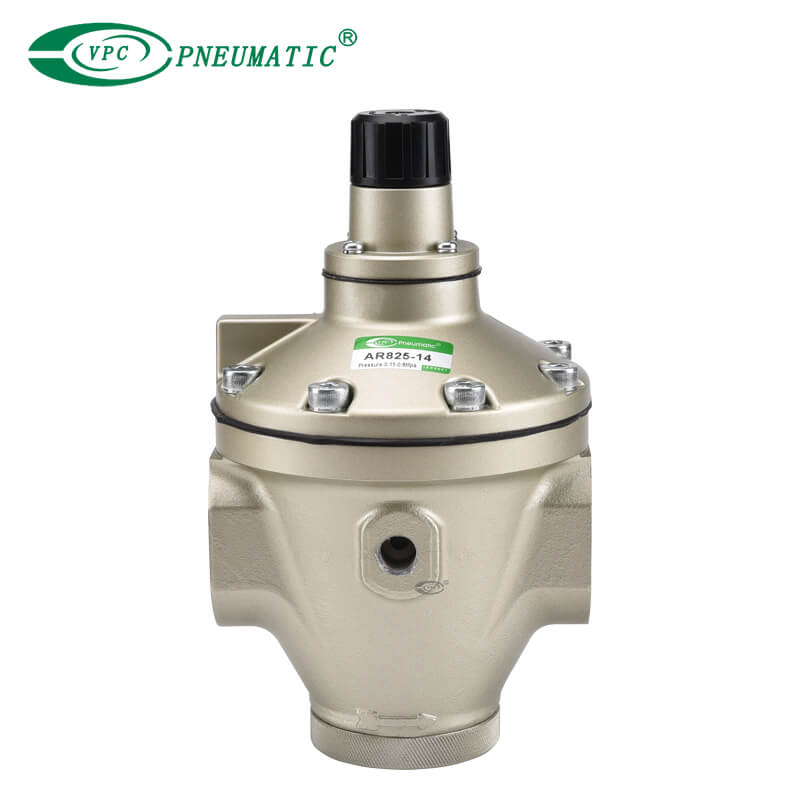

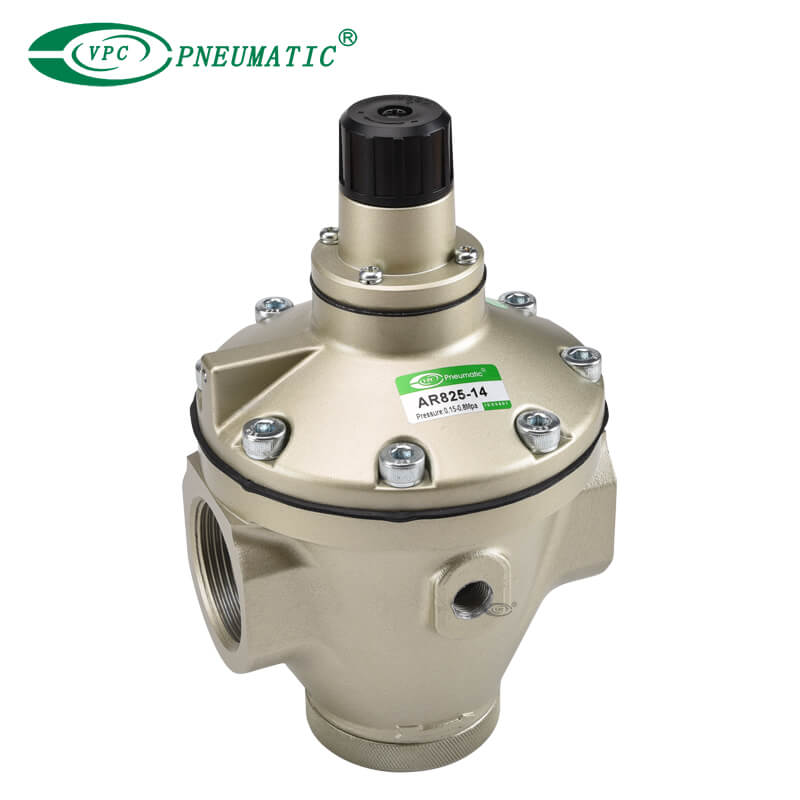

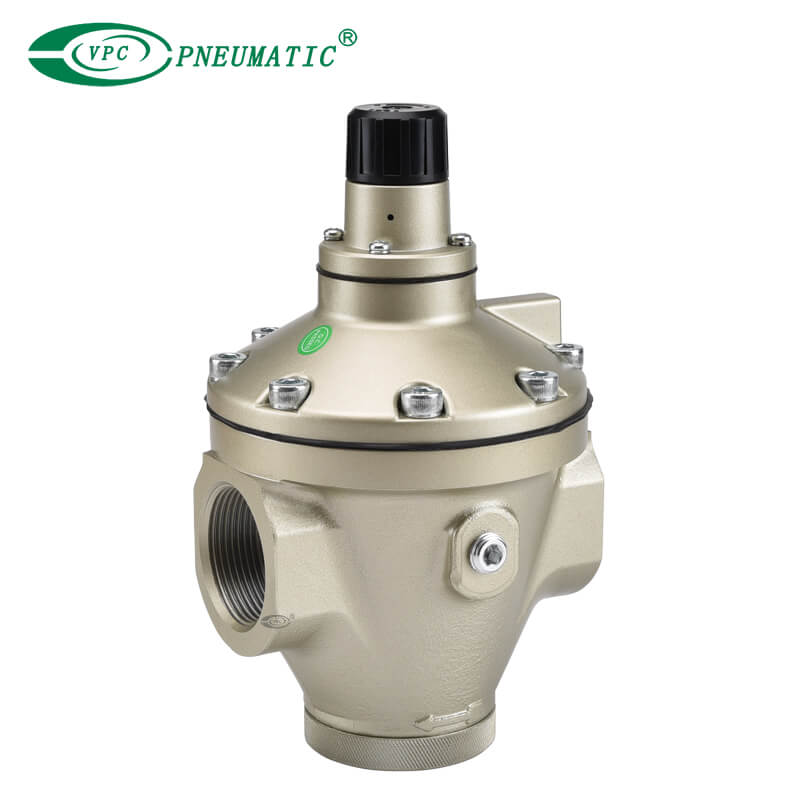

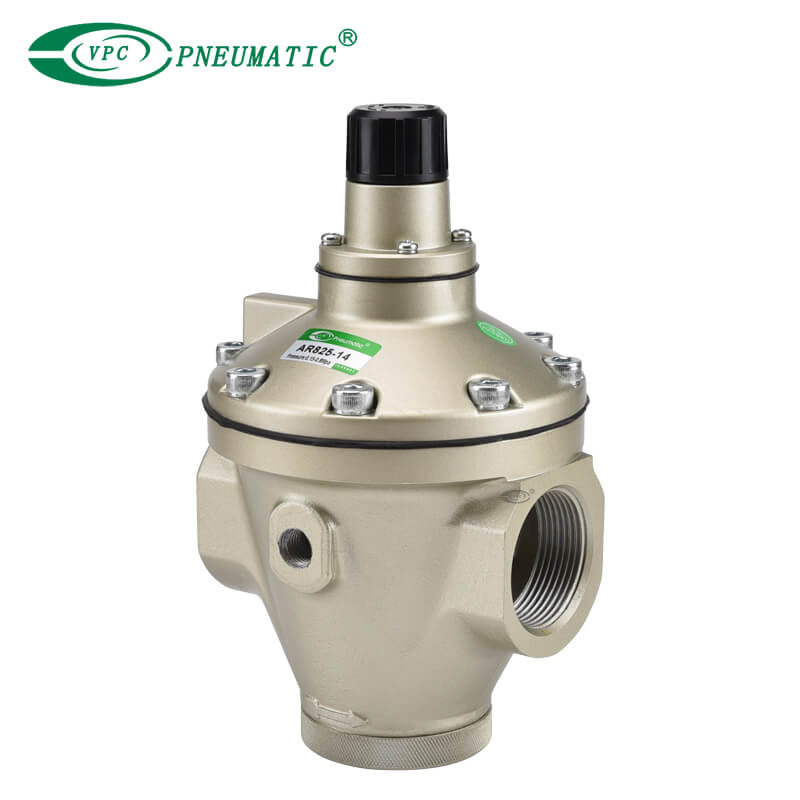

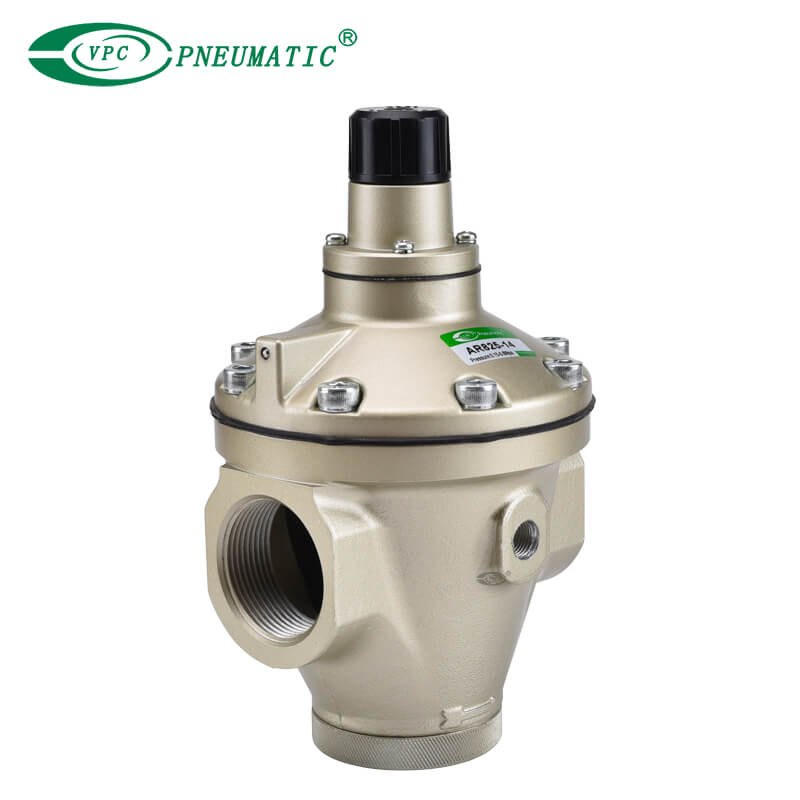

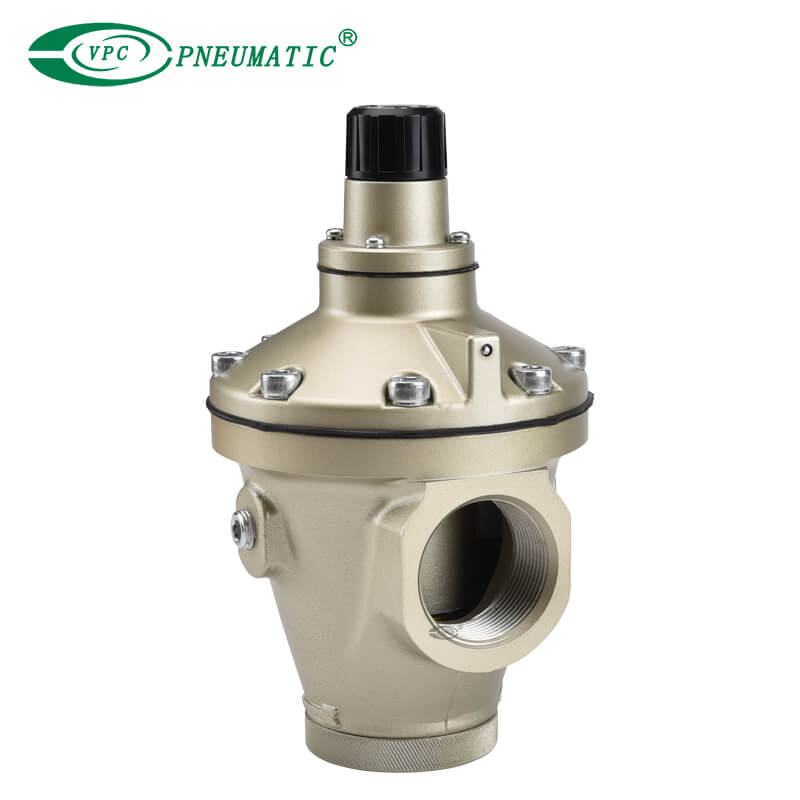

AR425 до 935 -й серии пилота, управляющий регулятором, управляющий регулятором

Регулятор с пилотным управлением серии AR425 имеет внутренний тип сброса давления, который обеспечивает последовательное и точное регулирование давления. Доступны размеры соединений от ¼ дюйма до 2 дюймов. Установленные диапазоны давления от 0,02 до 0,2 МПа и от 0,05 до 0,83 МПа оптимизируют возможности настройки пользователем.

Модель:
AR825-14
Марка продукта:
VPC Pneumatic

Размер тела:	от 1/2' до 2'
Регулирующее давление:	от 0,05 до 0,83 МПа от 0,02 до 0,2 МПа
Тип резьбы:	Rc, NPT, G
штат:



Запрос цены Добавить в корзину

Спецификация продукта

■ Характеристика продукта

1. Конструкция с пилотным управлением: обеспечивает точный и стабильный контроль давления.

2. Высокая чувствительность: обеспечивает точную регулировку давления с минимальными колебаниями. Оптимизирует операции и сокращает отходы.

3. Широкий диапазон давления: подходит для различного промышленного применения.

4. Прочная конструкция: создана для работы в суровых условиях.

5. Компактность и простота обслуживания: компактная конструкция и простота обслуживания.

Приложения:

1. Промышленная автоматизация: идеально подходит для пневматических систем и управления процессами.

2. Химическая обработка: поддерживает герметичность при химических реакциях.

3. Нефть и газ: Регулирует давление жидкости в трубопроводах.

4. Фармацевтическое производство: обеспечивает точное давление для качественной продукции.

5. Водоочистка и система отопления, вентиляции и кондиционирования: стабильный контроль давления для эффективной работы системы.

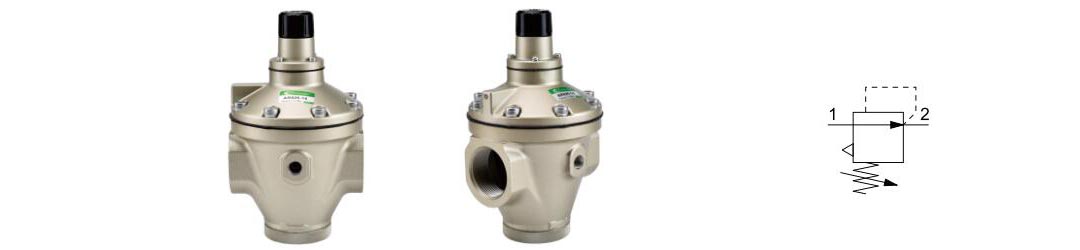

■ Символ

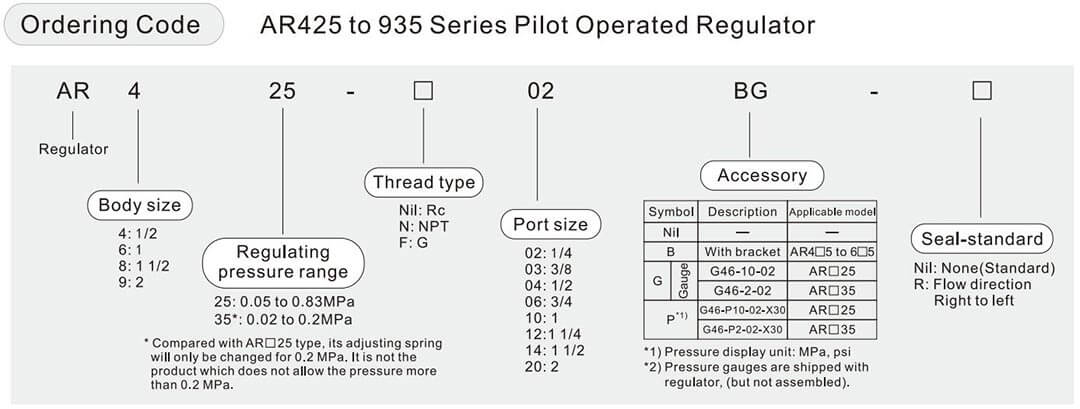

пилотный регулятор регулятор smc с пилотным управлением

Описание продукта

■ Технические характеристики

Модель	АР425	АР435	АР625	АР635	AR825	AR835	AR925	AR935
Размер порта	1/4, 3/8, 1/2		3/4, 1		1 1/4, 1 1/2		2
Рабочая среда	Воздух
Испытательное давление	1,5 МПа
Макс. рабочее давление	1,0 МПа
Диапазон установленного давления (МПа)^*1	от 0,05 до 0,83	от 0,02 до 0,2	от 0,05 до 0,83	от 0,02 до 0,2	от 0,05 до 0,83	от 0,02 до 0,2	от 0,05 до 0,83	от 0,02 до 0,2
Расход воздуха (для дренажного отверстия)^*2	5 л/мин (ANR) (при максимальном давлении)
Размер порта манометра	1/4
Рабочая температура	От -5 до 60 ℃ (без замерзания)
Строительство	Внутренний тип разгрузки пилота (воздух из пилота всегда стравливается).

*1) Диапазон выходного давления: P2 составляет 90 % от P1 или меньше.

*2) Расход воздуха различается в зависимости от заданного давления. Из-за конструкции зазор между входом и выходом не может быть уменьшен. установить в пределах 0,03МПа, даже если ручка установлена на максимум.

■ Аксессуар (опция)/номер детали.

Модель	Номер детали.
Модель	AR4□5	AR6□5	AR8□5	AR9□5
Кронштейн	Б24П	Б25П	-	-
Манометр с индикатором предела	G46-10-□02 (Макс. 1,0 МПа), G46-2-□02 (Макс. 0,2 МПа)

*1) В части калибра нет. (например, G46-10-02), укажите вид присоединительной резьбы. Ничего не указывайте для Rc и «N» для резьбы NPT.

Пожалуйста, проконсультируйтесь с VPC по поводу манометра NPT.

*2) Будьте осторожны и не затягивайте слишком сильно при установке манометра, иначе это может привести к поломке. Используйте герметизирующую ленту

для герметизации.

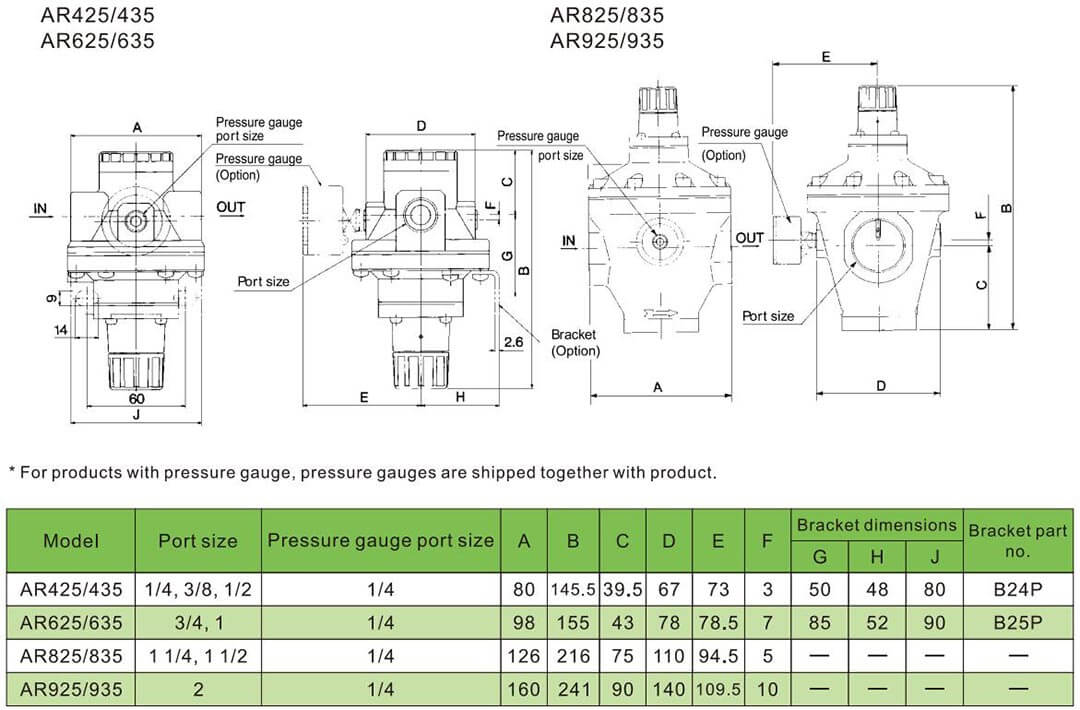

Основные размеры

■ Основные размеры

пилотный регулятор
