| Актерский тип: | |
|---|---|
| Доказательство давления: | |
| Рабочая температура: | |
| Рабочая среда: | |
| Скорость диапазоны: | |
Описание продукта

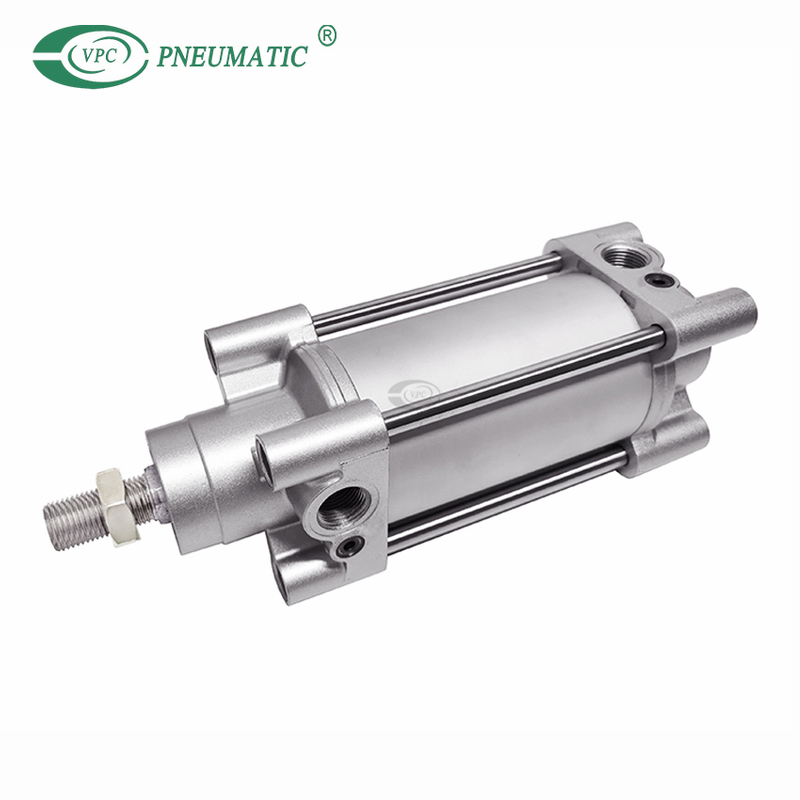

1. CP96, Профильная трубка ISO -цилиндр с закрытыми шайками, доступен в 6 размерах отверстия от Ø32 до Ø100 мм. Серия доступна с одним или двойным стержнем в 6 с отверстиях от Ø32 до Ø100 мм.
2. Комбинация воздушной подушки и подушки бампера значительно снижает шум в конце хода. Высокая точность и гайки для повязки повышают точность монтажа и продлевают срок службы цилиндра.
3. Повышение точности втулки и поршневого стержня, а также снижение допусков, уменьшило отклонение поршневого стержня.
4. Стандартные удары варьируются от 25 до 800 мм.
Спецификации продукта
| Заглушка (мм) | 32 | 40 | 50 | 63 | 80 | 100 |
| рабочая среда | чистый воздух (40㎛ фильтрация) | |||||
| Актерский тип | Двойная игра | |||||
| Доказательство давления | 1,5 МПа | |||||
| Максимум Рабочее давление | 1,0 МПа | |||||
| Мин Рабочее давление | 0,05 МПа | |||||
| Рабочая температура | Без автоматического переключателя: от -20 до 70 ℃ (без замораживания) с автоматическим переключателем: от -10 до 60 ℃ (без замораживания) | |||||
| Смазка | Не требуется (не смазка) | |||||
| Скорость диапазона | От 50 до 1000 мм/с | |||||
| Устойчивость к инсультам | До 500 хода: 0 T O +2.0, от 501 до 1000 ход: от 0 до +2,4, С 1001 до 1500 ударов: от 0 до +2,8, 1501–2000 ход: от 0 до +3,2 | |||||
| Тип подушки | Воздушная подушка на обоих концах + бампер подушка | |||||
| Размер порта | G1/8 | G1/4 | G1/4 | G3/8 | G3/8 | G1/2 |
| Монтаж | Основной, осевой фут-LB, стержневой фланцевой фланк, голова-фланцевой фб, Одинокий Clevis-CA, Double Clevis-CB | |||||
| Не добывающая точность | ± 0,5 ° | ± 0,5 ° | ± 0,3 ° | |||
| Допустимый вращательный крутящий момент | 0,25N · м | 0,45N · м | 0,64N · м | 0,79n · м | ||
Основные измерения
