СР96
VPC Pneumatic
8412310090
Актерский тип: | |
---|---|
Рабочая среда: | |
Доказательство давления: | |
Рабочая температура: | |
Максимальный ход: | |
штат: | |
Описание продукта

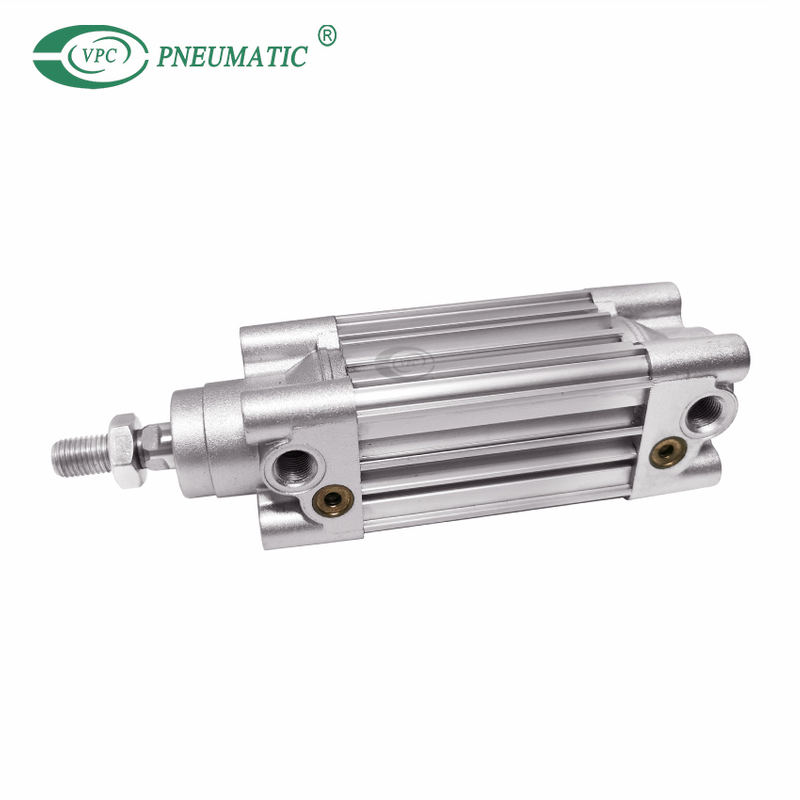

1. CP96, цилиндр ISO с профильной трубкой и закрытыми стяжками, доступен в 6 размерах отверстия от ø32 до ø100 мм. Эта серия доступна с одинарным или двойным штоком с 6 размерами отверстия от ø32 до ø100 мм.
2. Комбинация воздушной подушки и бампера значительно снижает шум в конце хода.Высокоточные крышки и гайки стяжных тяг повышают точность монтажа и продлевают срок службы цилиндра.
3. Повышение точности втулки и штока поршня, а также уменьшение допусков уменьшили прогиб штока поршня.
4. Стандартный ход составляет от 25 до 800 мм.
характеристики продукта
Отверстие (мм) | 32 | 40 | 50 | 63 | 80 | 100 |
рабочая среда | чистый воздух (фильтрация 40㎛) | |||||
Действующий тип | Двойное действие | |||||
Испытательное давление | 1,5 МПа | |||||
Макс.Рабочее давление | 1,0 МПа | |||||
Мин.Рабочее давление | 0,05 МПа | |||||
Рабочая температура | Без автоматического переключения: от -20 до 70 ℃ (без замерзания) с автоматическим переключением: от -10 до 60 ℃ (без замерзания) | |||||
Смазка | Не требуется (без смазки) | |||||
Диапазон скоростей | от 50 до 1000 мм/с | |||||
Толерантность к инсульту | До 500 ходов: 0 тo +2,0, от 501 до 1000 ходов: от 0 до +2,4, от 1001 до 1500 ходов: от 0 до +2,8, ход от 1501 до 2000: от 0 до +3,2 | |||||
Тип подушки | Воздушная подушка на обоих концах + подушка бампера | |||||
Размер порта | G1/8 | G1/4 | G1/4 | G3/8 | G3/8 | G1/2 |
Монтаж | Базовая, Осевая опора-LB, Фланец шатуна-FA, Фланец головки-FB, Одинарная скоба-CA, Двойная скоба-CB | |||||
Точность без вращения | ±0,5° | ±0,5° | ±0,3° | |||
Допустимый крутящий момент | 0,25 Н·м | 0,45 Н·м | 0,64 Н·м | 0,79 Н·м |
