| материал: | |
|---|---|
| Применимые цилиндры: | |

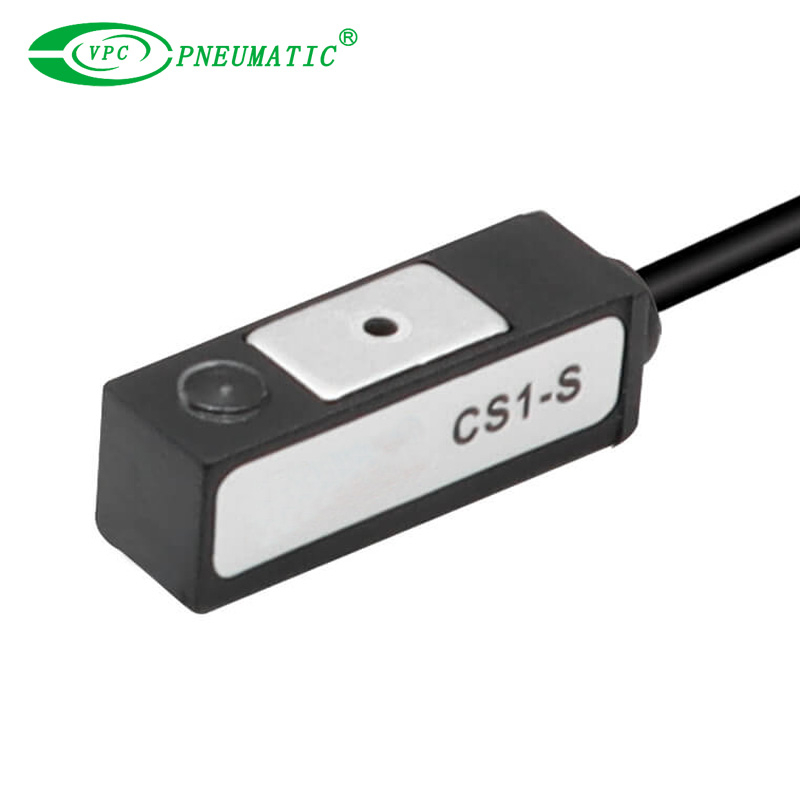

Описание продукта
1. Окончательная универсальность
Широкая совместимость: выберите между 2-проводным переключателем тростника (5-240 В постоянного тока/переменного тока) для традиционных схем или высокоскоростных 2/3-проводных твердотельных датчиков (NPN/PNP).
Упрощенный источник: семейство с одним продуктом оптимизирует инвентаризацию для разнообразных конструкций машин и потребностей в интеграции систем.
2. Построен для суровых условий
Оценка IP67: Полностью защищен от входа в пыль и погружения в воду.
Экстремальная долговечность: выдерживает амортизатор 50G и вибрацию 9G, обеспечивая надежную обратную связь положения цилиндра.
3. Надежная и легкая интеграция
Усовершенствованная защита: 3-проводные модели имеют встроенную обратную полярность и защиту от перенапряжения для безопасной работы.
Быстрая обратная связь: твердотельные версии предлагают частоту переключения 1000 Гц для высокоскоростной автоматизации.
Очистить статус: яркие светодиодные индикаторы упрощают настройку, мониторинг и устранение неполадок.

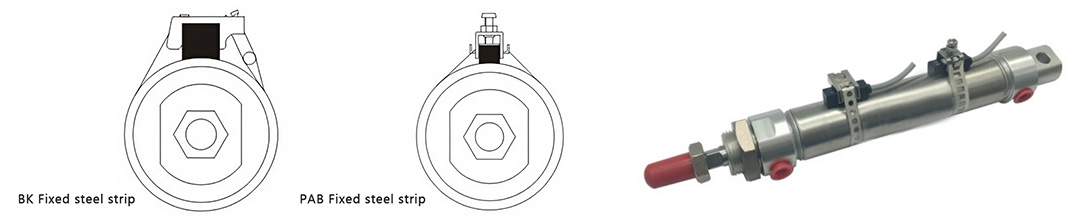

4. Подходит для цилиндров для повязки
Спецификации продукта
| Модель | CS1-S. | CS1-SW | CS1-S-NPN | CS1-S-PNP |
| 2-проводной тип | 2-проводной тип | 3-проводной тип | ||
| Переключение логики | SPST обычно открыт | Электронный тип контакта нет | ||
| Тип датчика | С контактным типом | Нет контактного типа | Нет контактного типа NPN | Нет контактного типа PNP |
| Рабочее напряжение | От 5 до 240 В постоянного тока/переменного тока | От 10 до 28 В постоянного тока | От 5 до 30 В постоянного тока | |
| Максимум переключение тока | 100 мАК. | От 4 до 40 мА. | 200 мАК. | |
| Контактный рейтинг | 10 Вт макс. | 1,5 Вт макс. | 6W Макс. | |
| Текущее потребление | - | 8 мА @24 В. | ||
| Напряжение падение | 3,0 В макс. | 1,5 В. Макс. | ||
| Ток утечки | - | 1 мА макс. | 0,01 млн. Макс. | |
| Индикатор | Красный светодиод | Красный светодиод | Зеленый светодиод | |
| Максимум частота обмена | 200 Гц | 1000 Гц | 1000 Гц | |
| Температурная диапазон | -10 ~ 70 ° C. | |||
| Шок | 30 г | 50 г | 50 г | |
| Вибрация | 9G | |||
| Классификация корпуса | IEC 529 IP 67 | |||
| Кабель | Φ3.2, 2c, Pvc | Φ3.2, 3c, Pvc | ||
| Переключить чувствительный | 70 г | 40 г | 70 г | |
| Защитная цепь | Никто | Защита обратной полярности; Защита от скачки | ||
Примечание:
1. Не превышайте рейтинг контакта (P = V X I).
2. Стандартный магнит, используемый для измерения: анизотропный резиновый магнит (размеры: Ø15.5 x Ø8 x 5t мм).
3.
4. Условие испытания на вибрацию: двойная амплитуда 1,5 мм, частота охватывала от 10 до 55 до 10 Гц в 1-минутных циклах. Тест выполняется в течение 1 часа на каждом из оси x, y и z.

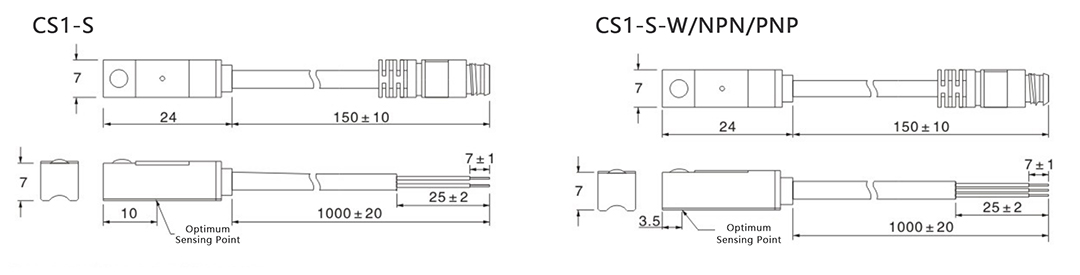

Основные измерения
