| Рабочая среда: | |
|---|---|
| Рабочая температура: | |
| Испытательное давление: | |
| Точность: | |
| Суммарный диапазон расхода: | |

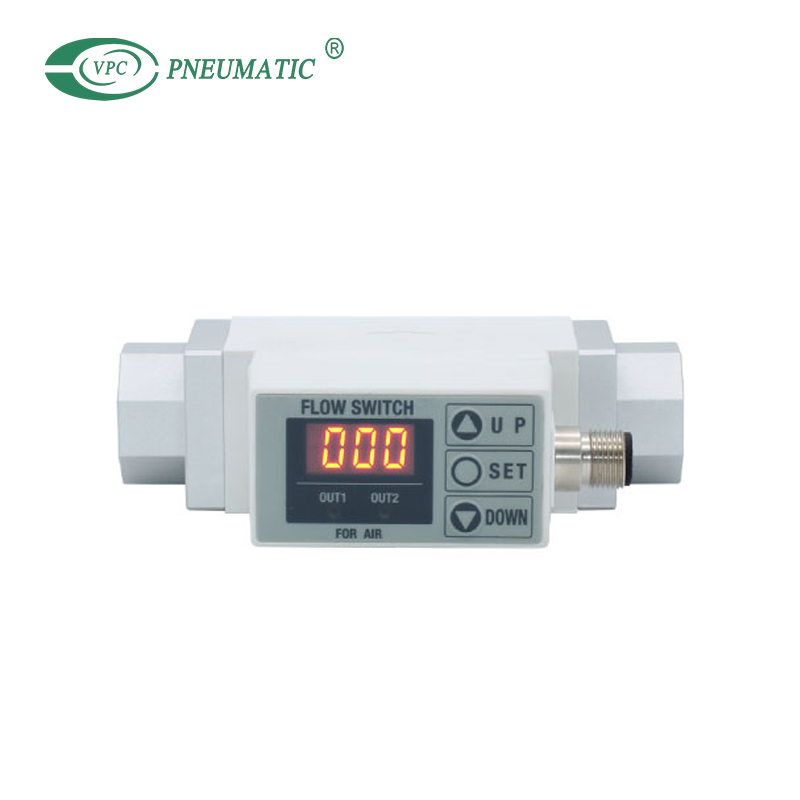

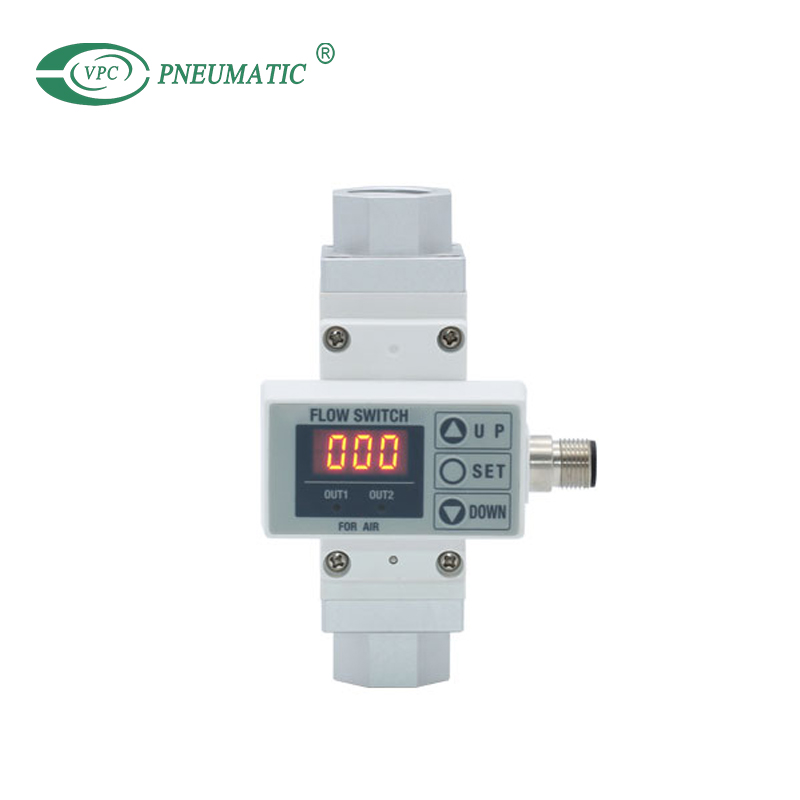

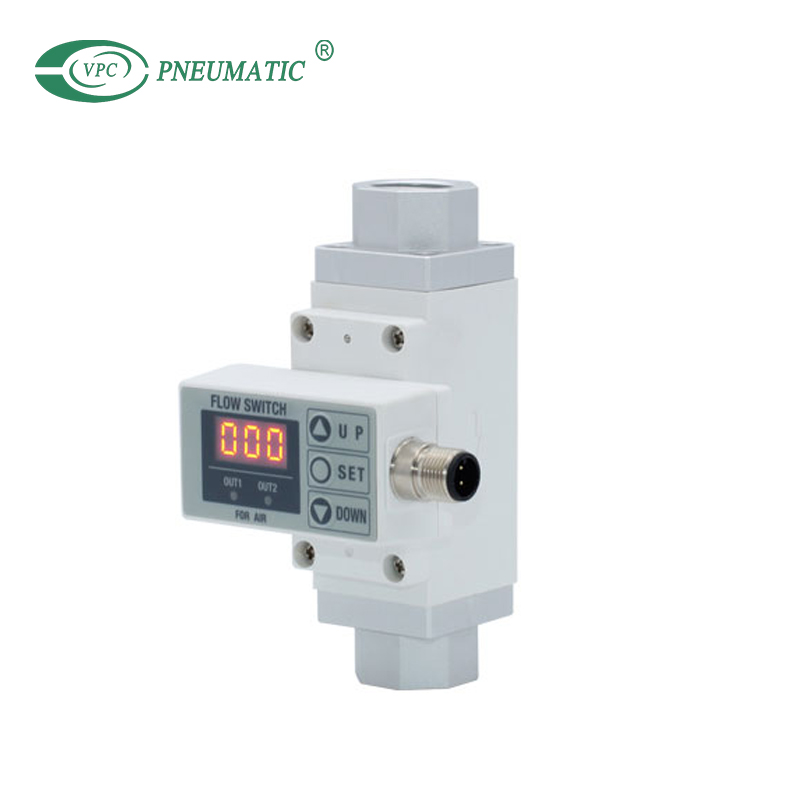

Спецификация продукта
1. Настройка скорости потока и мониторинг возможны с цифровым дисплеем.
2. Интегрированный тип и отдельные типы мониторов доступны.
3. Три типа выхода: переключатель, накопленный импульс и аналоговые выходы.
4. Способен переключаться вперед и назад между кумулятивным и мгновенным потоком.
5. 4-канальный монитор потока: 4 независимые диапазоны расхода могут контролироваться одним контроллером.
Описание продукта

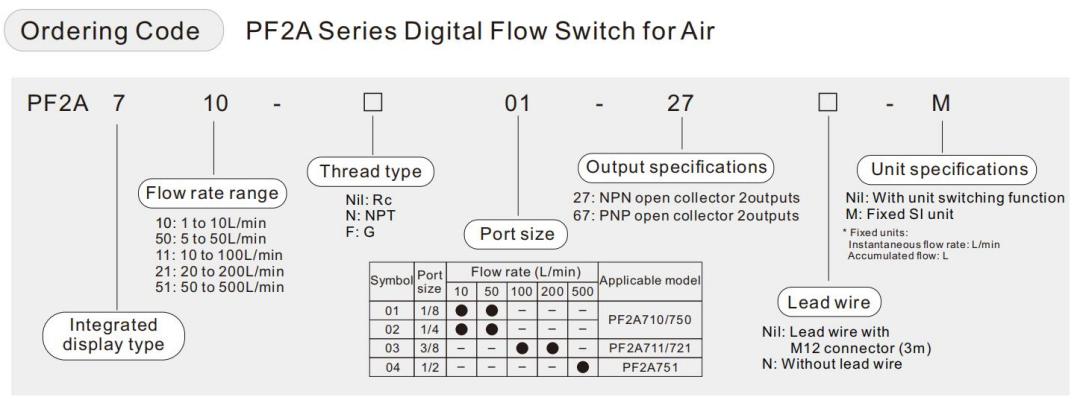

| Модель | PF2A710 | PF2A750 | PF2A711 | PF2A721 | PF2A751 | |
| Рабочая среда | Сухой воздух, азот | |||||
| Рейтированный диапазон потока | От 1 до 10 л/мин | От 5 до 50 л/мин | От 10 до 100 л/мин | От 20 до 200 л/мин | От 50 до 500 л/мин | |
| Мининум набор | 0,1 л/мин | 0,5 л/мин | 1 л/мин | 2L/мин | 5 л/мин | |
| Накопленное значение обмена расхода импульсного потока (ширина плазки: 50 мс) | 0,1 л/пульс | 0,5 л/пульс | 1 л/пульс | 2L/Пульс | 5L/Пульс | |
| Отображение единиц *1,2) | Мгновенная скорость потока | L/мин, CFM × 10 -2 | L/мин, CFM × 10 -1 | |||
| Накопленный поток | L, ft³ × 10 -1 | |||||
| Рабочая температура | От 0 до 50 ℃ | |||||
| Точность *3) | ± 5%fs | |||||
| Повторяемость | ± 1%fs | ± 2%fs | ||||
| Температурные характеристики | ± 3%Fs (от 15 до 35 ℃, 25 ℃ ссылка), ± 5%Fs (от 0 до 50 ℃, 25 ℃ ссылка) | |||||
| Текущее потребление | 150 мА или меньше | 160 мА или меньше | 170 мА или меньше | |||
| Размер порта (RC, NPT, G) | 1/8, 1/4 | 3/8 | 1/2 | |||
| Тип обнаружения | Тип обогревателя | |||||
| Эксплуатационное давление | -50 кПа до 0,5 МПа | -50 кПа до 0,75 МПа | ||||
| Доказательство давления | 1,0 МПа | |||||
| Накопленный диапазон потока *4) | От 0 до 999999L | |||||

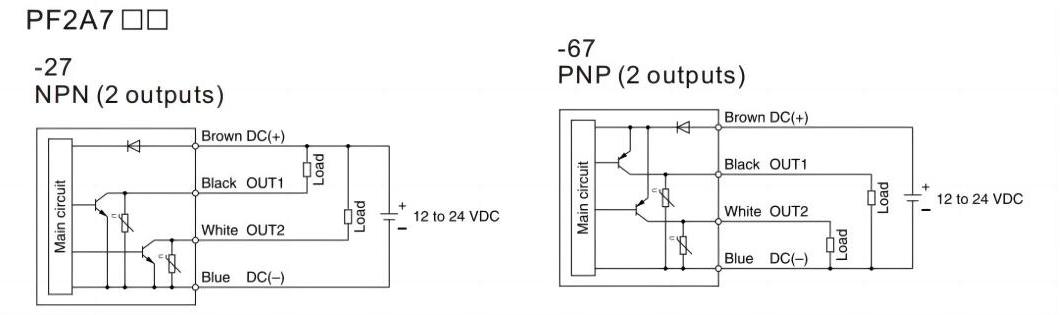

| Выходные спецификации *5) | Переключение вывода | NPN Open Collector | Максимум Ток нагрузки: 80 мА; Внутреннее снижение напряжения: 1 В или меньше Максимум Применяемое напряжение: 30В; 2Outputs | |||
| PNP Open Collector | Максимум Ток нагрузки: 80 мА; Внутреннее снижение напряжения: 1,5 В или меньше; 2Outputs | |||||
| Накопленный выход импульса | NPN или PNP Open Collector (так же, как вывод коммутатора) | |||||
| Статус светодиодов | Осветится, когда вывод включен Out1: зеленый; Out2: красный | |||||
| Время ответа | 1 сек. или меньше | |||||
| Гистерезис | Режим гистерезиса: переменная (может быть установлен из 0), режим сравнения окна: 3-значный фиксированный | |||||
| Напряжение питания | DC12 до 24 В ± 10% | |||||
| Среда | Корпус | IP65 | ||||
| Рабочая температура | Работа: от 0 до 50 ℃, сохранено: от -25 до 85 ℃ (без замораживания и конденсации) | |||||
| Выдерживая напряжение | AC 1000V в течение 1 минуты между терминалами и корпусом | |||||
| Устойчивость к изоляции | 50 мОм или более (DC 500V, измеренный с помощью мегометра) между терминалами и корпусом | |||||
| Шумостойкость | 1000 В ширина импульса PP 1N длится 1NS | |||||
*1) Для цифрового переключателя потока с функцией переключения блока. (Фиксированный блок Si [(L/Min или L, M³ или M³ × 10³)] будет установлен для типа переключения без функции переключения единиц.)
*2) Дисплей скорости потока может быть переключен между основным условием 0 ℃, 101,3 кПа и стандартным условием (ANR) 20 ℃, 101,3 кПа и 65% RH.
*3) Трубопроводы на боковой стороне должны иметь прямую секцию трубопровода, длина которой в 8 раз превышает диаметр трубопровода или более. Если прямая часть трубопровода не установлена, точность может варьироваться в зависимости от ± 5% FS или более.
*4) Накопленная скорость потока сбрасывается при выключении питания.
*5) Выход переключения и накопленный вывод импульса может быть выбран во время начальной настройки.
*6) Режим сравнения окон - поскольку гистерезис достигнет 3 цифр, сохраните P_1 и P_2 или N_1 и N_2 на расстоянии 7 цифр или более. (В случае вывода OUT2, N_1, 2 быть N_3, 4 и P_1, 2, чтобы быть P_3, 4.)
*7) Для получения подробной информации о проводке и типе потока, пожалуйста, свяжитесь с VPC.
*8) Любые продукты с крошечными царапинами, мазками или изменением цвета или яркости отображают, что не влияет на производительность, подтверждаются как соответствующие продукты.
| Часть № | Мин Номинальное значение расхода | Максимум Номинальное значение расхода |
| PF2A710 | 1nl/мин | 10NL/мин |
| 3,5 см. × 10-2 | 35.0cfm × 10-2 | |
| PF2A750 | 5nl/мин | 50NL/мин |
| 18,0CFM × 10-2 | 176.0cfm × 10-2 | |
| PF2A711 | 10NL/мин | 100nl/мин |
| 3,5 см. × 10-1 | 35,5 см. × 10-1 | |
| PF2A721 | 20nl/мин | 200nl/мин |
| 7,0CFM × 10-1 | 71.0cfm × 10-1 | |
| PF2A751 | 50NL/мин | 500NL/мин |
| 18,0CFM × 10-1 | 176.0cfm × 10-1 |

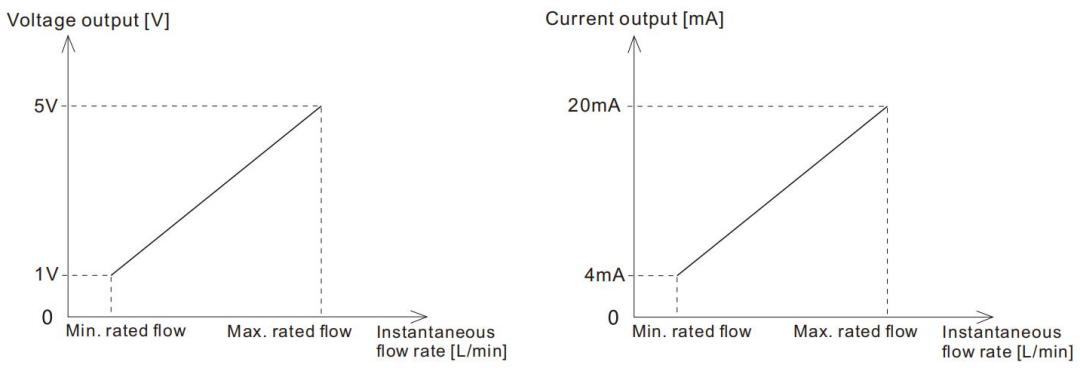

* При использовании аналогового вывода стандартного состояния, пожалуйста, преобразуйте в соответствии со следующей формулой.
Значение скорости потока базового состояния ÷ 0,927 = стандартное значение скорости потока состояния.

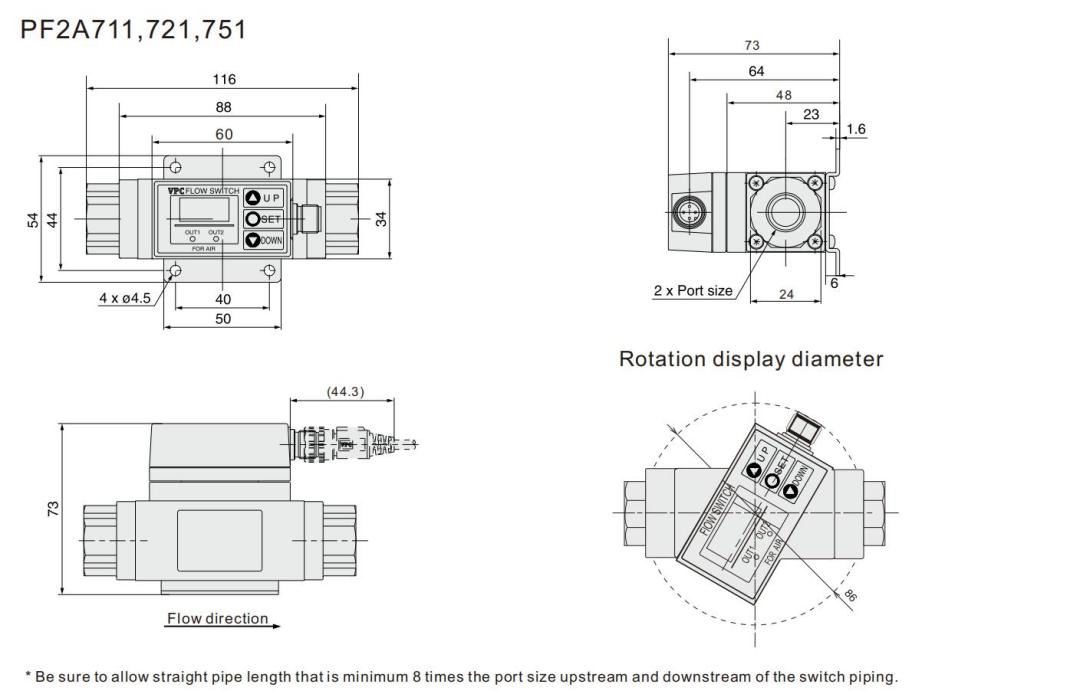

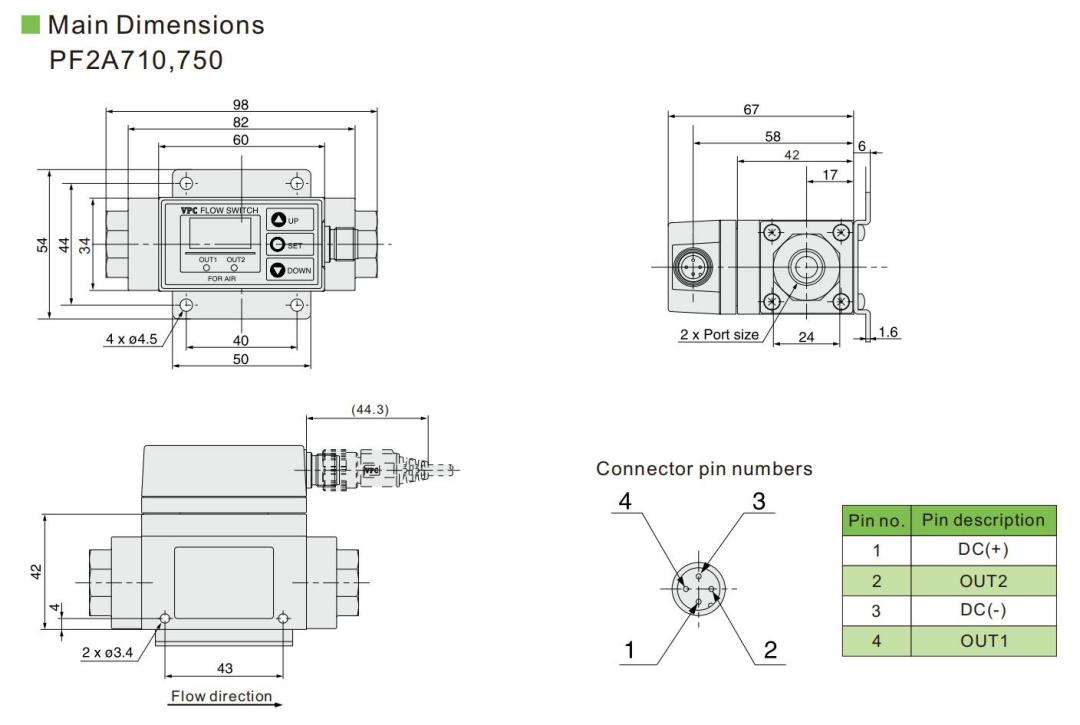

Основные измерения
Каталог PDF
