ИСЭ30А
VPC Pneumatic
8481804090
Рабочая среда: | |
---|---|
Диапазон номинального давления: | |
штат: | |
Product Specification
1. 2-цветный Отображать.2. Можно копировать к вверх к 10 переключатели одновременно.3. Сменный Одно касание арматура.4. 4-значный отображать позволяет легкий чтение из отображается ценности.5. Мощность потребление является уменьшенный к превращение выключенный в монитор. 6. Вакуум, сложный и/или положительный давление может быть отображается в МПа или кПа.
Product Description
Модель | ЗСЭ30А (Вакуумное давление) | ЗСЭ30АФ (Сложное давление) | ИСЭ30А (Положительное давление) | ||
Диапазон номинального давления | от 0,0 до -101,0 кПа | от -100,0 до 100,0 кПа | от -0,1 до 1,0 МПа | ||
Отображение/установка диапазона давления | от 10,0 до -105,0 кПа | от -105,0 до 105,0 кПа | от -0,105 до 1,05 МПа | ||
Выдерживать давление | 500кПа | 500кПа | 1,5 МПа | ||
Отображение/установка минимальной единицы измерения | 0,1 кПа | 0,1 кПа | 0,001 МПа | ||
Рабочая среда | Отфильтрованный воздух, неагрессивный газ / негорючий газ | ||||
Напряжение питания | От 12 до 24 В пост. тока ± 10 %, пульсация (размах) 10 % или менее (с защитой от полярности источника питания) | ||||
Потребление тока | 40 мА или менее | ||||
Выход переключения | Стандарт | Выход NPN или PNP с открытым коллектором 1, выход NPN или PNP с открытым коллектором 2 | |||
Макс.ток нагрузки | 80 мА | ||||
Макс.приложенное напряжение | 28В (на выходе NPN) | ||||
Остаточное напряжение | 1 В или менее (при токе нагрузки 80 мА) | ||||
Время отклика | 2,5 мс или меньше (с функцией подавления вибрации: 20, 100, 500, 1000, 2000 мс) | ||||
Защита от короткого замыкания | Да | ||||
Повторяемость | ±0,2% полной шкалы ±1 цифра | ||||
Гистерезис | Режим гистерезиса | Переменная (0 или выше) *1) | |||
Режим оконного компаратора | |||||
Аналоговый выход | Выходное напряжение*2) | Выходное напряжение (Номинальное давление) | от 1 до 5 В ±2,5% полной шкалы | от 0,6 до 5 В ±2,5% полной шкалы | |
Линейность | ±1%полной шкалы | ||||
Выходное сопротивление | прибл.1 кОм | ||||
Текущий выход*3) | Выходное напряжение (Номинальное давление) | от 4 до 20 мА ±2,5% полной шкалы | от 2,4 до 20 мА ±2,5% полной шкалы | ||
Линейность | ±1% полной шкалы | ||||
Сопротивление нагрузки | Максимальное сопротивление нагрузки: 300 Ом (напряжение питания 12 В) : 600 Ом (напряжение питания 24 В) Минимальное сопротивление нагрузки: 50 Ом | ||||
Отображать | 4-разрядный, 7-сегментный, 2-цветный ЖК-дисплей (красный/зеленый) | ||||
Точность отображения | ± 2% полной шкалы ± 1 цифра (температура окружающей среды 25 ± 3 ℃) | ||||
Индикатор | Загорается, когда релейный выход включен. OUT1: зеленый, OUT2: красный | ||||
Среда | Корпус | IP40 | |||
Работающий диапазон температур | Эксплуатация: 0 ~ 50°C, Хранение: -10 ~ 60°C (без конденсата и замерзания) | ||||
Диапазон влажности окружающей среды | Эксплуатация/хранение: 35 ~ 85% относительной влажности (без конденсата) | ||||
Выдержать напряжение | переменный ток 1000В в течение 1 минуты между клеммами и корпусом | ||||
Изоляционное сопротивление | 50 МОм или более (500 В пост. тока измеряется мегомметром) между клеммами и корпусом | ||||
Температурная характеристика | ± 2% полной шкалы (эталонная температура 25 ℃) | ||||
Подводящий провод с разъемом | Маслостойкий виниловый кабель повышенной прочности, 3 жилы Φ3.5, 2м 4 жилы Площадь проводника: 0,15 мм² (AWG26), внешний диаметр изолятора: 1,0 мм | ||||
Стандарты | CE/RoHS, UL/CSA (E216656) |
*1) Если приложенное давление колеблется около установленного значения, установите гистерезис выше диапазона колебаний, чтобы предотвратить вибрацию.
*2) Когда выбран аналоговый выход напряжения, аналоговый выход тока нельзя использовать вместе.
*3) Когда выбран аналоговый токовый выход, аналоговый выход напряжения не может использоваться вместе.

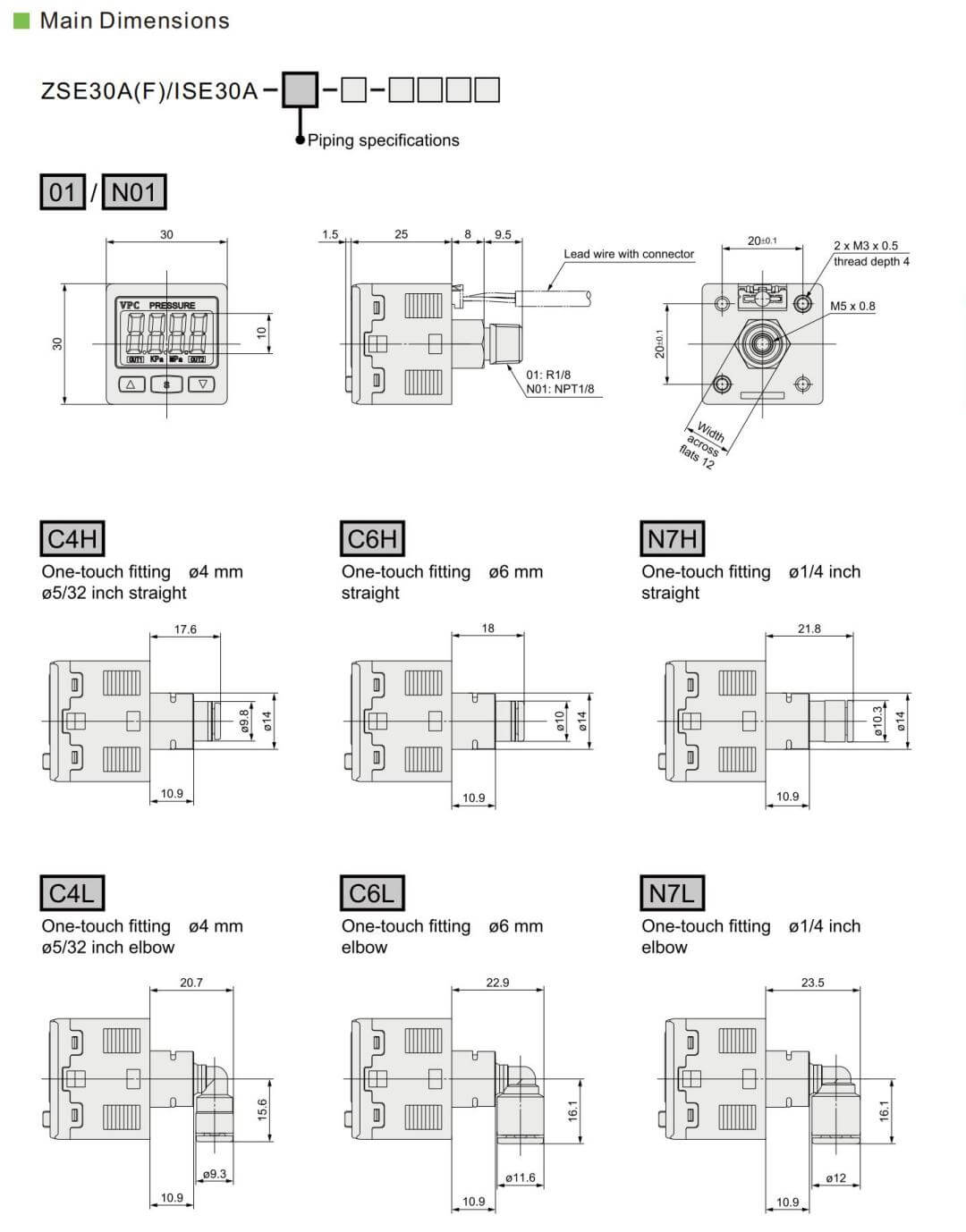

Main Dimensions
