| Рабочая среда: | |
|---|---|
| Диапазон номинального давления: | |
Описание продукта
1. 2-цветный Отображать.
2. Энергосбережение.
3. Функция установки секретного кода, назначенного оператором, когда ключи заблокированы.
4. Функция преобразования разрешения.Мерцание на дисплее можно устранить.
5. Вакуум, сложный и/или позитивный давление может быть отображается в МПа или кПа.
Спецификации продукта
| Модель | ЗСЭ40А (давление вакуума) | ZSE40AF (Смешанное давление) | ИСЕ40А (Положительное давление) | ||
| Диапазон номинального давления | от 0,0 до -101,3 кПа | от -100,0 до 100,0 кПа | от -0,1 до 1,0 МПа | ||
| Отображение/установка диапазона давления | от 10,0 до -105,0 кПа | от -105,0 до 105,0 кПа | от -0,105 до 1,05 МПа | ||
| Выдерживать давление | 500 кПа | 500 кПа | 1,5 МПа | ||
| Настройка дисплея/минимальной единицы измерения | 0,1 кПа | 0,1 кПа | 0,001 МПа | ||
| Рабочая среда | Фильтрованный воздух, Неагрессивный газ/Невоспламеняющийся газ | ||||
| Напряжение питания | От 12 до 24 В постоянного тока ± 10 %, пульсация (размах) 10 % или меньше (с защитой от полярности источника питания) | ||||
| Потребление тока | 45 мА или меньше | ||||
| Выход переключателя | Стандартный | NPN или PNP с открытым коллектором, 1 выход или 2 выхода | |||
| Макс.ток нагрузки | 80 мА | ||||
| Макс.приложенное напряжение | 28В (на выходе NPN) | ||||
| Остаточное напряжение | 1 В или меньше | ||||
| Время отклика | 2,5 мс (с функцией защиты от вибрации: 20, 100, 500, 1000, 2000 мс) | ||||
| Защита от короткого замыкания | Да | ||||
| Повторяемость | ±0,2% полной шкалы ±1 цифра | ||||
| Гистерезис | Режим гистерезиса | Переменная (0 или выше) *1) | |||
| Режим оконного компаратора | |||||

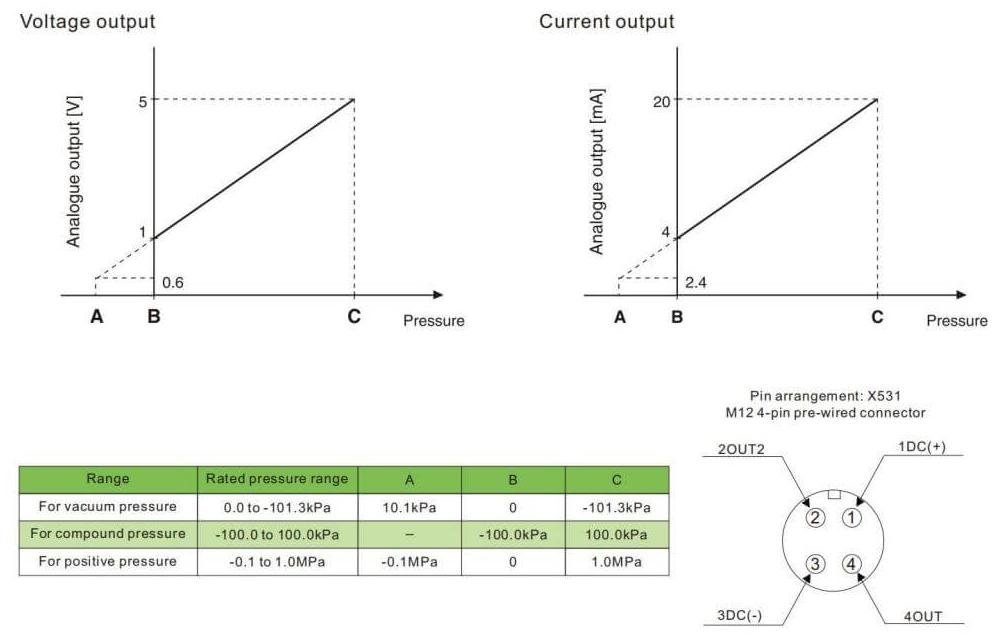

| Аналоговый выход | Выходное напряжение*2） | Выходное напряжениеe (Номинальное давление) | от 1 до 5 В ±2,5% полной шкалы | от 0,6 до 5 В ±2,5% полной шкалы | |
| Линейность | ±1% полной шкалы | ||||
| Выходное сопротивление | Прибл.1 кОм | ||||
Текущий выход*3） | Выходное напряжениеe (Номинальное давление) | от 4 до 20 мА ±2,5% полной шкалы | 2,4–20 мА ±2,5 % полной шкалы | ||
| Линейность | ±1% полной шкалы | ||||
| Сопротивление нагрузки | Максимальное сопротивление нагрузки: 300 Ом (напряжение источника питания 12 В) : 600 Ом (напряжение питания 24 В) Минимальное сопротивление нагрузки: 50 Ом | ||||
| Вход с автоматическим сдвигом | Вход без напряжения (герконовый или полупроводниковый), низкий уровень: 0,4 В или меньше, вход 5 мс или дольше. | ||||
| Отображать | 3 1/2-разрядный, 7-сегментный, 2-цветный ЖК-дисплей (красный/зеленый) | ||||
| Точность отображения | ±2% полной шкалы ±1 цифра (температура окружающей среды 25 ±3℃) | ||||
| Индикатор | Загорается, когда выход переключателя включен.OUT1, OUT2: Апельсин | ||||
| Среда | Корпус | IP65 | |||
| Работающий диапазон температур | Эксплуатация: от -5 до 50°C. Хранение: от -10 до 60°С (Без конденсации и замерзания) | ||||
| Диапазон влажности окружающей среды | Эксплуатация/хранение: относительная влажность от 35 до 85 % (без конденсации). | ||||
| Выдержать напряжение | переменного тока 1000В в течение 1 минуты между клеммами и корпусом | ||||
| Изоляционное сопротивление | 50 МОм или более (500 В постоянного тока, измеренное мегомметром) между клеммами и корпусом | ||||
| Температурная характеристика | ±2% полной шкалы (ссылка 25℃) | ||||
| Выводной провод с разъемом | Маслостойкий виниловый кабель для тяжелых условий эксплуатации, 5 жил. Φ3,5, 2 м Площадь проводника: 0,15 мм² (AWG26), наружный диаметр изолятора: 0,95 мм. | ||||
| Стандарты | CE/RoHS, UL/CSA | ||||
*1) Если приложенное давление колеблется вблизи заданного значения, установите гистерезис выше диапазона колебаний, чтобы предотвратить вибрацию.
*2) Если выбран аналоговый выход по напряжению, аналоговый токовый выход нельзя использовать вместе.
*3) Если выбран аналоговый выход по току, аналоговый выход по напряжению нельзя использовать вместе.
*4) Температурный рейтинг UL: максимальная температура окружающей среды составляет 50°С.℃.

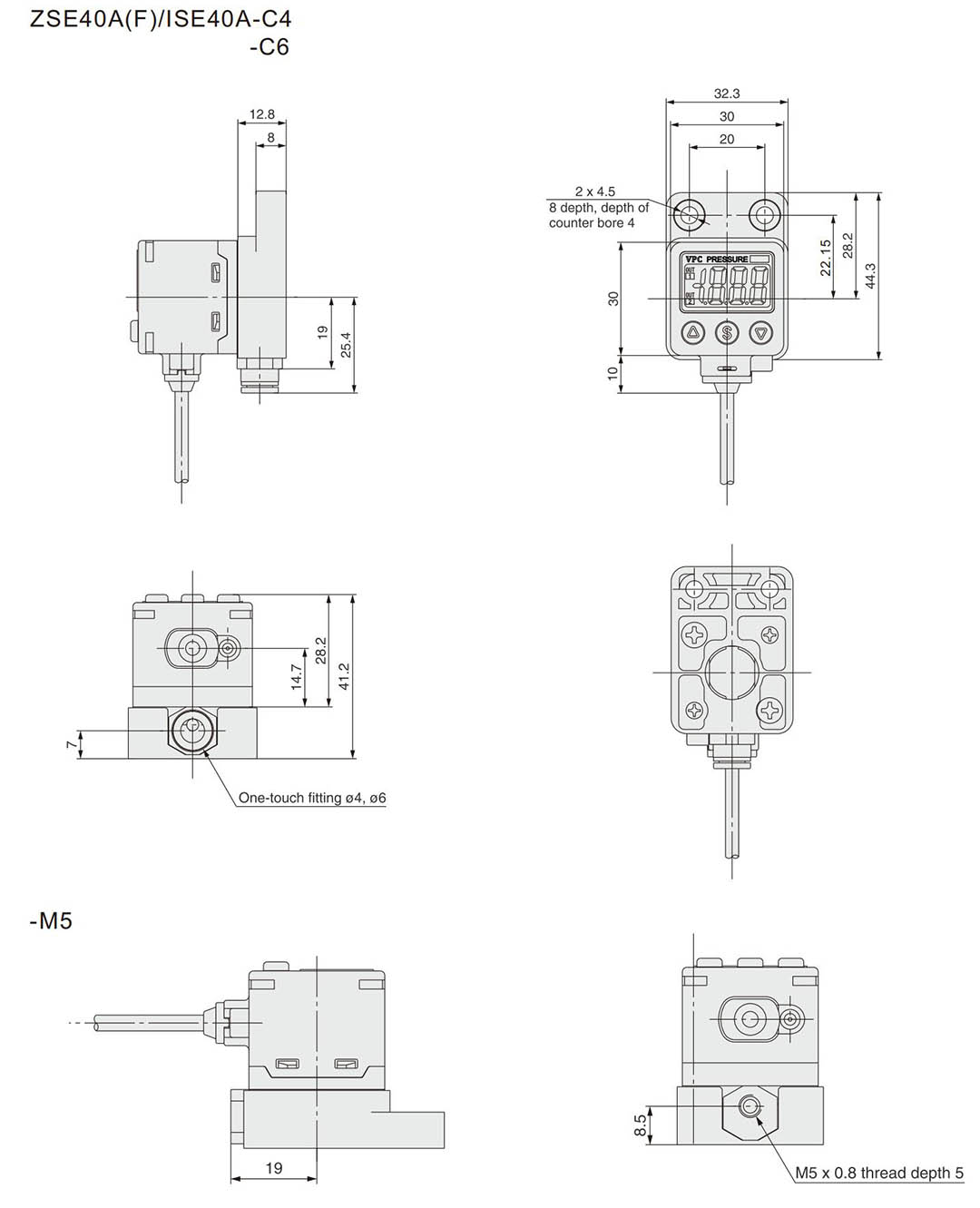

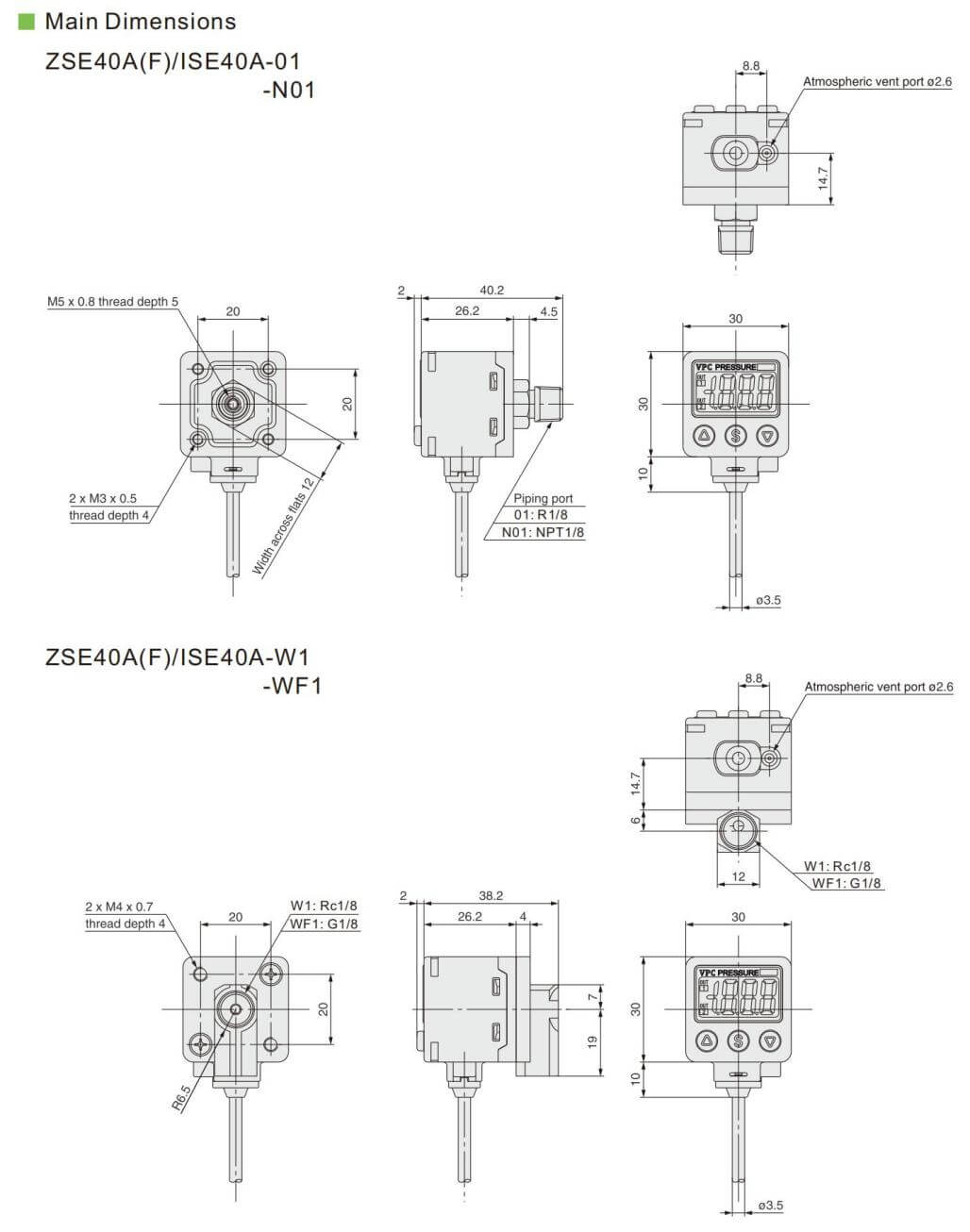

Основные размеры
