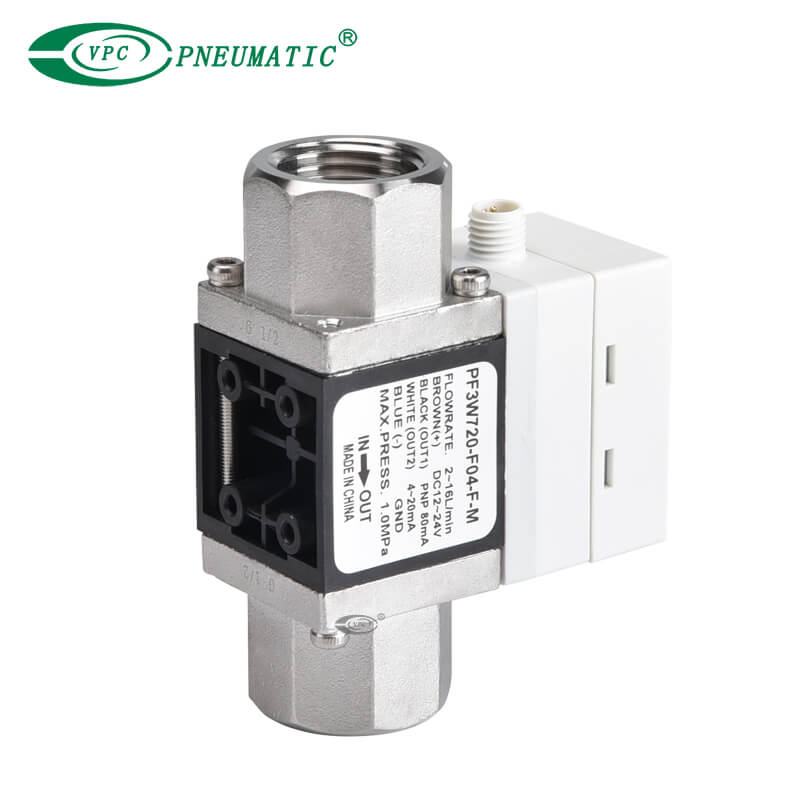

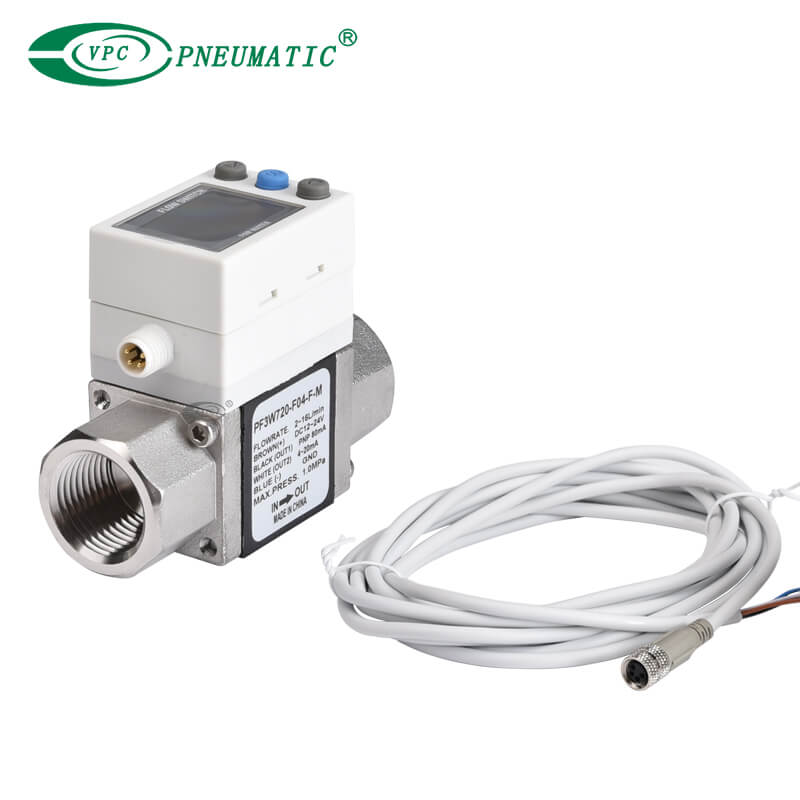

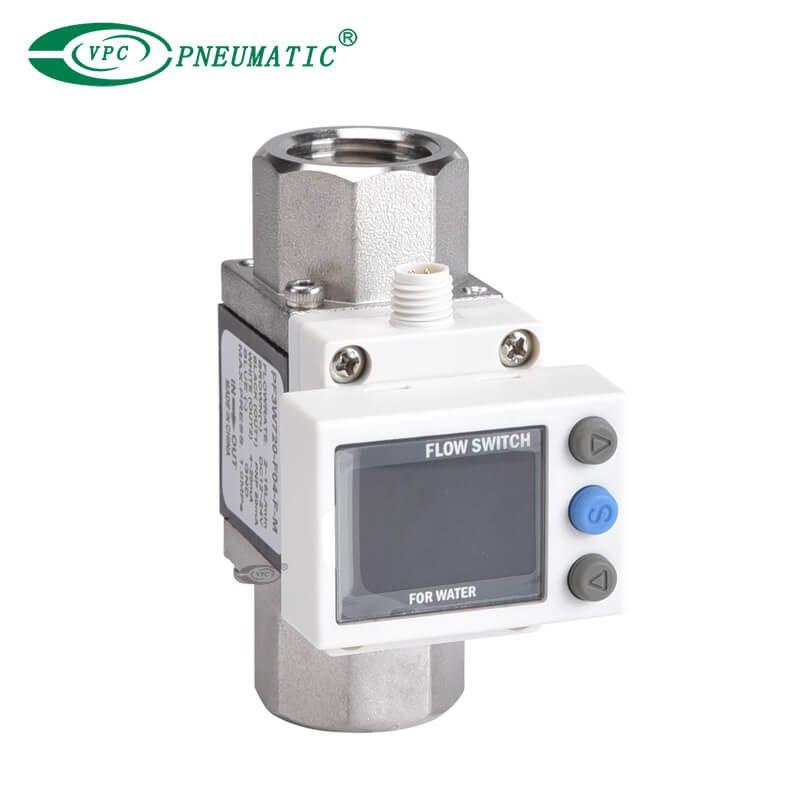

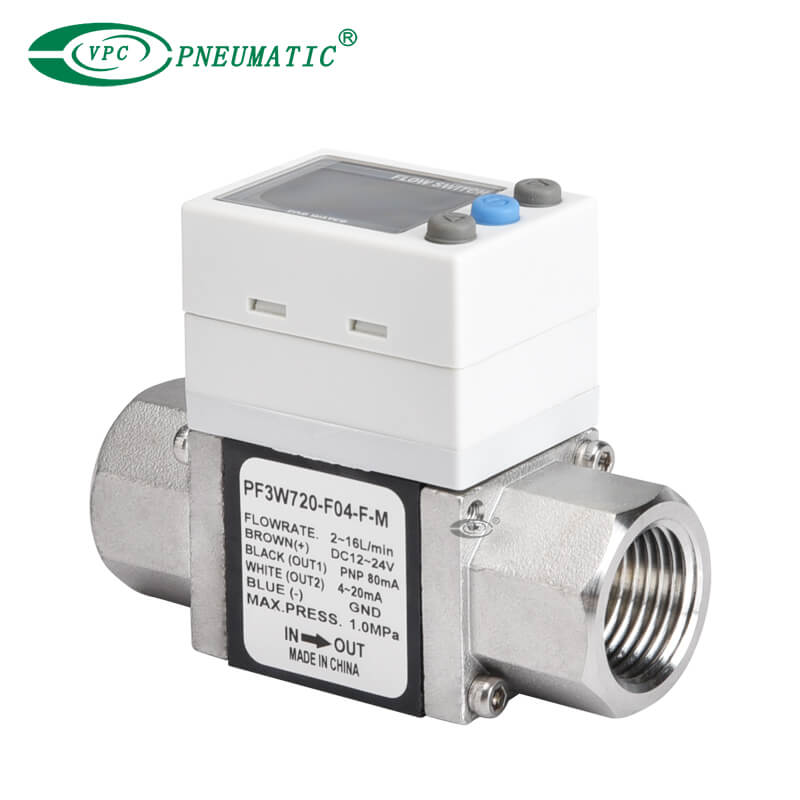

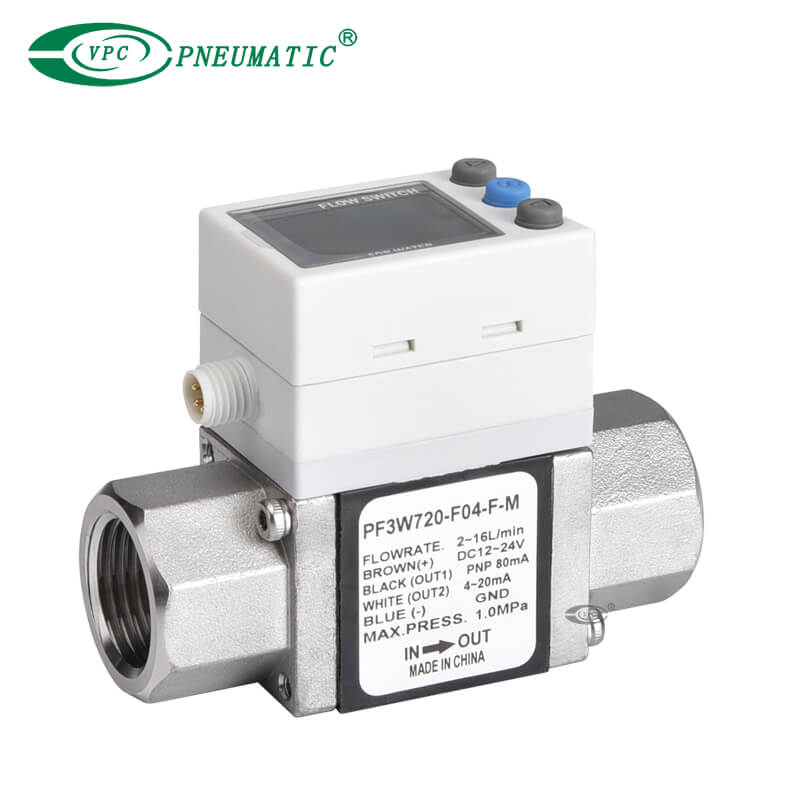

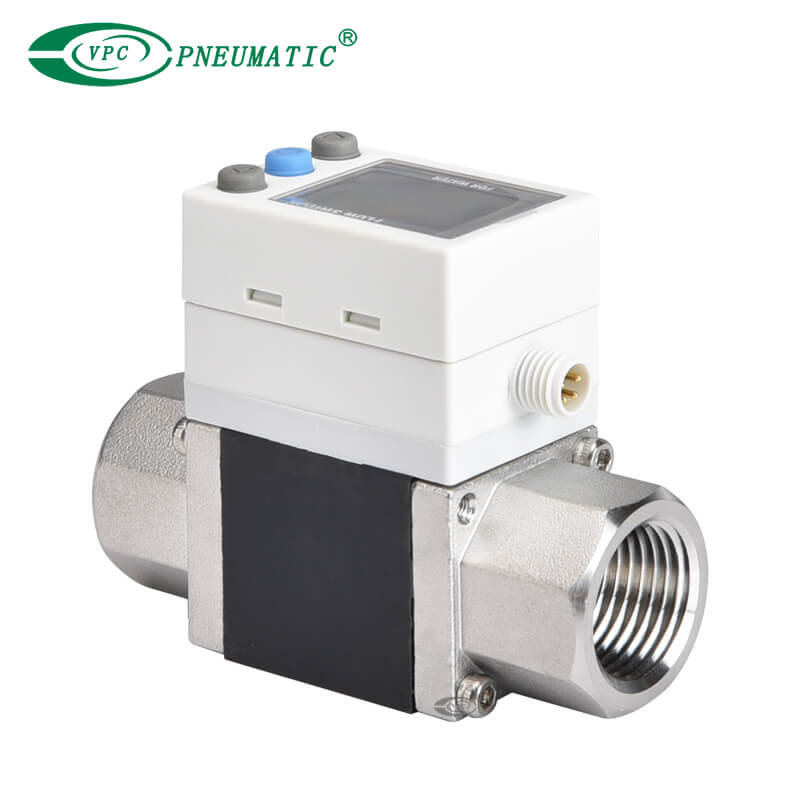

Спецификация продукта
1. 3-цвета/2-экрановый дисплей.
2. Интегрированный тип дисплея, отдельный тип монитора и тип трубопровода из ПВХ.
3. Снижение требуемого пространства трубопровода.
4. Вращаемый дисплей: против часовой стрелки 90 °, по часовой стрелке 225 °. Дисплей может быть повернут с шагом 45 ° в соответствии с условиями установки.
5. Легкая работа, улучшенная видимость. Новая модель PF3W721-14- -M. (Скорость потока установлена с 20-350 л/мин).
Описание продукта

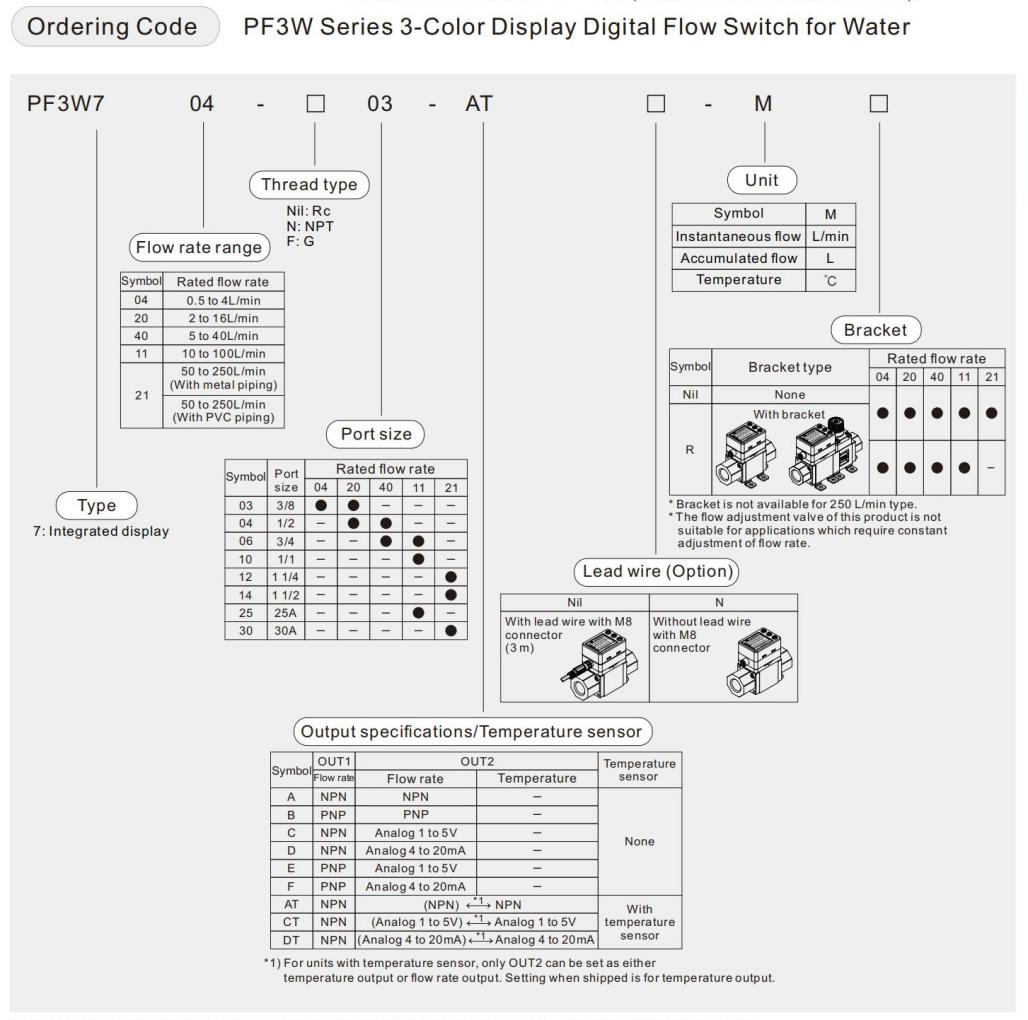

| Модель | PF3W704 | PF3W720 | PF3W740 | PF3W711 | PF3W721 | |
| Рабочая среда | Водный раствор воды и этиленгликоля (с вязкостью 3 мПа·с [3 сП] или менее) | |||||
| Метод обнаружения | Карман Ворт | |||||
| Рейтированный диапазон потока | от 0,5 до 4 л/мин | от 2 до 16 л/мин | от 5 до 40 л/мин | от 10 до 100 л/мин | от 50 до 250 л/мин | |
| Отображение диапазона расхода * 1) | 0,35–5,5 л/мин | от 1,7 до 22,0 л/мин | от 3,5 до 55,0 л/мин | от 7 до 140,0 л/мин | от 20 до 350,0 л/мин | |
| Установить диапазон потока | 0,35–5,5 л/мин | от 1,7 до 22,0 л/мин | от 3,5 до 55,0 л/мин | от 7 до 140,0 л/мин | от 20 до 350,0 л/мин | |
| Наименьший устаревший приращение | 0,01 л/мин | 0,1 л/мин | 0,1 л/мин | 1 л/мин | 2 л/мин | |
| Преобразование накопленного импульса (длительность импульса: 50 мс) | 0,05 л/импульс | 0,1 л/импульс | 0,5 л/импульс | 1 л/импульс | 2 л/импульс | |
| Температура жидкости | От 0 до 90°C (без замерзания и конденсации) | От 0 до 70°C (без замерзания и конденсации) | ||||
| Дисплей | Мгновенный поток: l/min, накопленный поток: l | |||||
| Точность | Отображаемое значение: ±3% полной шкалы Аналоговый выход: ±3% полной шкалы | |||||
| Повторяемость | ±2% полной шкалы * 2) | |||||
| Температурные характеристики | ±5% полной шкалы (стандарт 25°C) | |||||
| Рабочее давление | от 0 до 1 MPa | |||||
| Испытательное давление | 1.5 MPa | |||||
| Потеря давления (без клапана регулировки расхода) | 45 кПа или менее при максимальном расходе | 60 кПа или менее при максимальном расходе | ||||
| Суммарный диапазон расхода * 3) | 99999999,9 л | 999999999 Л | ||||
| На 0,1 л | По 0,5 л | на 1 л | ||||
| Дискретный выход | Выход с открытым коллектором NPN или PNP | |||||
| Максимум ток загрузки | 80 мА | |||||
| Максимум приложенное напряжение | 28 В постоянного тока | |||||
| Внутреннее падение напряжения | NPN: 1 В или менее (при токе нагрузки 80 мА); PNP: 1,5 В или меньше (при токе нагрузки 80 мА) | |||||
| Время отклика * 2),4) | 0,5 с/1 с/2 с | |||||
| Выходная защита | Защита от короткого замыкания | |||||
| Режим вывода | Скорость потока | Выберите режимы Гистерезис, Оконный компаратор, Суммарный выход или Суммарный импульсный выход. | ||||
| Температура | Выберите режим Гистерезис или режим сравнения окон. | |||||
| Аналоговый выход | Время отклика * 5) | 0,5 с / 1 с / 2 с (связано с переключающим выходом) | ||||
| Выходной выход | Выходное напряжение: от 1 до 5 В; Выходное сопротивление: 1 кОм | |||||
| Ток вывод | Выходной ток: от 4 до 20 мА; Макс. сопротивление нагрузки: 300 Ом для 12 В постоянного тока, 600 Ом для 24 В постоянного тока | |||||
| Гистерезис | Переменная | |||||
| Внешний вход | Вход без напряжения: 0,4 В или меньше (герконовый или полупроводниковый), вход на 30 мс или дольше. | |||||
| Метод отображения | 2-экранный дисплей (главный экран: 4-значный, 7-сегментный, 2-цветный; красный/зеленый дополнительный экран: 6-значный, 11-сегментный, белый) | |||||
| Индикатор свет | Вывод 1, выход 2: оранжевый | |||||
| Напряжение питания | 12–24 В постоянного тока ±10 % | |||||
| Текущее потребление | 50 мА или меньше | |||||
| Среда | Корпус | IP65 | ||||
| Рабочая температура | От 0 до 50°C (без замерзания и конденсации) | |||||
| Работая влажность | Работа, хранение: от 35 до 85% RH (без конденсации) | |||||
| Выдерживаемое напряжение * 6) | 1000 В переменного тока в течение 1 минуты между клеммами и корпусом | |||||
| Устойчивость к изоляции | 50 МОм или более (500 В постоянного тока, измеренное мегомметром) между клеммами и корпусом | |||||
| Стандарты и правила | Маркировка CE (директива EMC/директива RoHS), UL (CSA) | |||||
| Смачиваемые детали материал | ППС, ФКМ, СКС13, СУС304; Нежирный | |||||
| Размер трубопроводного порта * 7) | 3/8 | 3/8, 1/2 | 1/2, 3/4 | 3/4, 1 | 1 1/4, 1 1/2 | |
*1) Если фактический расход меньше минимального диапазона расхода, отображаемого на дисплее, на дисплее будет отображаться «0,00», «0,0» или «0».
*2) Если для времени отклика релейного выхода выбрано 0,5 с, повторяемость составит ±3% полной шкалы.
*3) Сбрасывается при отключении питания. Можно выбрать функцию удержания. (Можно выбрать интервалы 2 или 5 минут.) Если выбран 5-минутный интервал, срок службы элемента памяти (электронной части) ограничивается 1 миллионом раз. (При подаче питания на 24 часа срок службы рассчитывается как 5 минут × 1 миллион = 5 миллионов минут = около 9,5 лет.)
Поэтому, если вы используете функцию удержания, рассчитайте срок службы памяти для ваших условий эксплуатации и используйте ее в течение этого срока.
*4) Время отклика, когда заданное значение составляет 90 % по отношению к входному сигналу шага (Время отклика составляет 7 с, когда оно выводится датчиком температуры.)
*5) Время реакции до тех пор, пока заданное значение не достигнет 90% по отношению к ступенчатому входу (Время реакции составляет 7 с, если это аналоговый выходной сигнал датчика температуры.)
*6) При использовании датчика температуры выдерживаемое напряжение составляет 250 В переменного тока.
*7) Если диаметр трубопровода или проход для трубопровода ограничены, технические характеристики могут не соответствовать требованиям.
*8) Изделия с крошечными царапинами, отметинами или изменениями цвета или яркости дисплея, которые не влияют на работу изделия, считаются соответствующими изделиями.
Если требуются только дополнительные детали, заказывайте их по номерам, указанным ниже.
| Описание | Часть №. | QTY. | Примечание | |
| Кронштейн* | ZS-40-K | 1 | Для PF3W704/720/504/520 | С 4 постукивающими винтами (3 × 8) |
| ZS-40-л | 1 | Для PF3W740/540 | С 4 постукивающими винтами (3 × 8) | |
| Zs-40-m | 1 | Для PF3W711/511 | С 4 постукивающими винтами (4 × 10) | |
| Свинцовый провод с разъемом M8 | ZS-40-A | Длина свинцового провода: 3м | ||
* Для единиц с регулировочным клапаном FLLOW требуется 2 кронштейна.

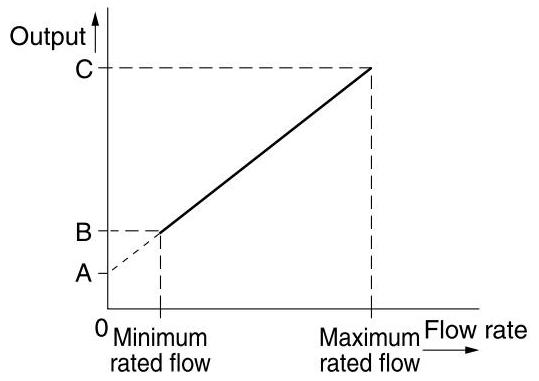

(PF3W704/720/740)
| Символ | A | B | C |
| Выходной выход | 1V | 1,5 В. | 5 В |
| Ток вывод | 4 мА | 6ma | 20 мА |
(PF3W711)
| Символ | A | B | C |
| Выходной выход | 1V | 1,4 В. | 5 В |
| Ток вывод | 4 мА | 5,6 мА | 20 мА |
(PF3W721)
| Символ | A | B | C |
| Выходной выход | 1V | 1,8 В. | 5 В |
| Ток вывод | 4 мА | 7,2 мА | 20 мА |
| Модель | Рейтинг потока [l/min] | |
| Мини. | Максимум | |
| ПФ3В704/504 | 0.5 | 4 |
| ПФ3В720/520 | 2 | 16 |
| ПФ3В740/540 | 5 | 40 |
| ПФ3В711/511 | 10 | 100 |
| ПФ3В721/521 | 30 | 250 |

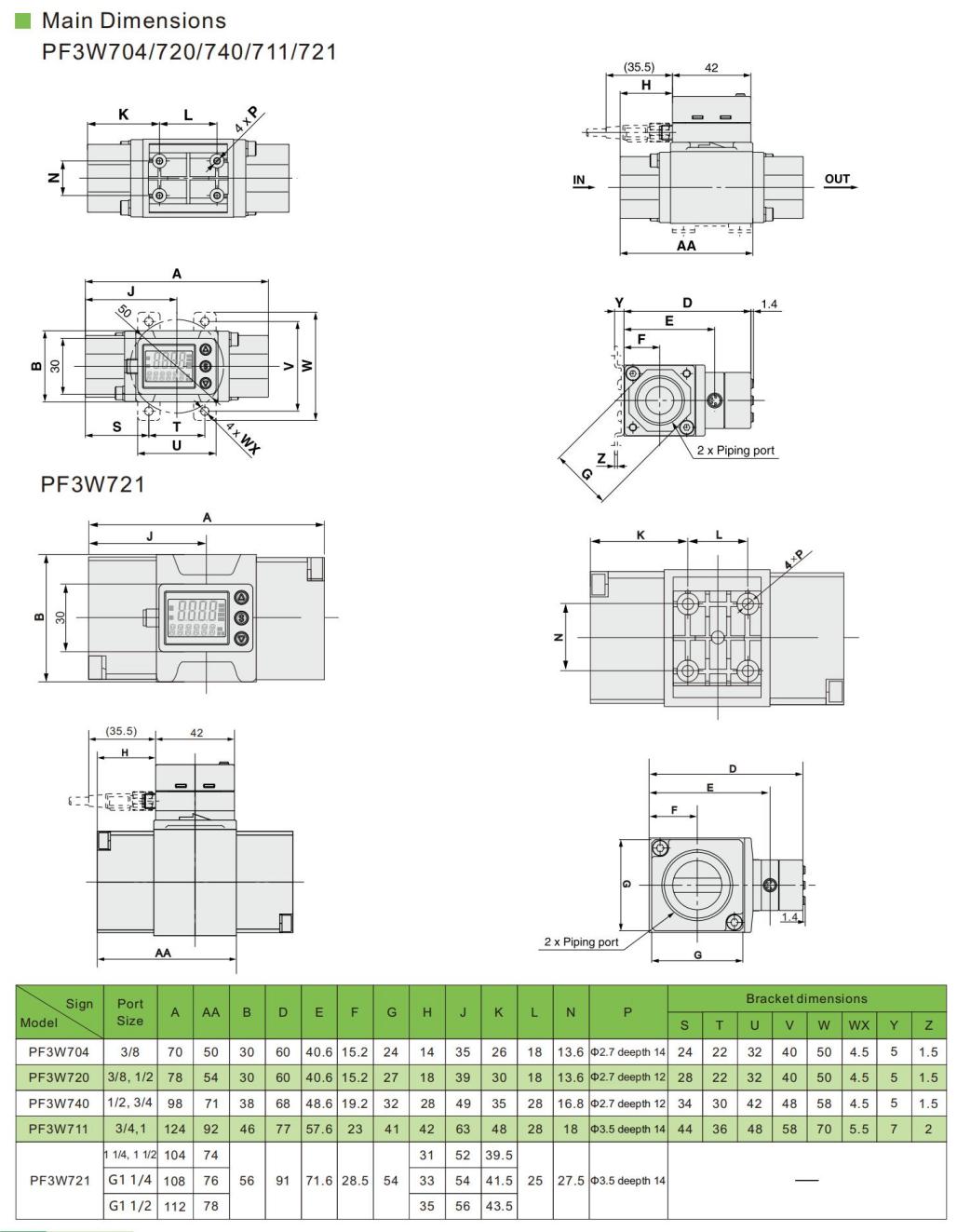

Основные измерения
