Product Description
1. Самый маленький выносной датчик вакуума для самых компактных применений.
2. 8 различных вариантов портов обеспечивают потрясающую адаптируемость к различным приложениям.
3. Кабель залит в головку датчика и не подлежит замене.
4. Соответствует стандартам CE и RoHS, класс защиты IP40.
Product Specification
| Модель | PSE540 | PSE541 | PSE543 | |
| Диапазон номинального давления | от 0 до 1 МПа | от 0 до -101 кПа | от -100 до 100 кПа | |
| Испытательное давление | 1,5 МПа | 500 кПа | ||
| Рабочая среда | Воздух/неагрессивный газ/негорючий газ | |||
| Напряжение питания | От 12 до 24 В постоянного тока ± 10 %, пульсация (размах) 10 % или менее (с защитой от обратного подключения) | |||
| Потребление тока | 15 мА или меньше | |||
| Выходные характеристики | Аналоговый выход: От 1 до 5 В (в пределах номинального диапазона давления), от 0,6 до 1 В (в пределах расширенного диапазона аналогового выхода) Выходное сопротивление: Приблизительно 1 кОм | |||
Точность (Температура окружающей среды 25 ℃) | PSE54□: ±2% полной шкалы (в пределах номинального давления), ±5% полной шкалы (в пределах аналогового выхода расширения) PSE54□A: ±1% полной шкалы (в пределах номинального давления), ±3% полной шкалы (в пределах аналогового выхода расширения) | |||
| Линейность | ±0,7% полной шкалы или менее | ±0,4% полной шкалы | ||
| Повторяемость | ±0,2% полной шкалы | |||
| Влияние напряжения источника питания | ±0,8% полной шкалы | |||
| Среда | Корпус | IP40 | ||
| Рабочая Температура | Рабочая: от 0 до 50 ℃, Хранение: от -20 до 70 ℃ (без замерзания и конденсации) | |||
| Рабочая влажность | Рабочая/хранящаяся: относительная влажность от 35 до 85 % (без конденсации). | |||
| Выдержать напряжение | 1000 В переменного тока (50/60 Гц) в течение 1 минуты между клеммами и корпусом | |||
| Изоляционное сопротивление | 50 МОм или более (500 В постоянного тока, измеренное мегомметром) между клеммами и корпусом | |||
| Температурные характеристики | ±2% полной шкалы (ссылка 25℃)
| |||
| Кабель датчика | Кабель виниловый маслостойкий сверхпрочный (эллипс), 3 жилы, 2,7х3,2, 3м, Площадь проводника: 0,15 мм², наружный диаметр изолятора: 0,9 мм. | |||

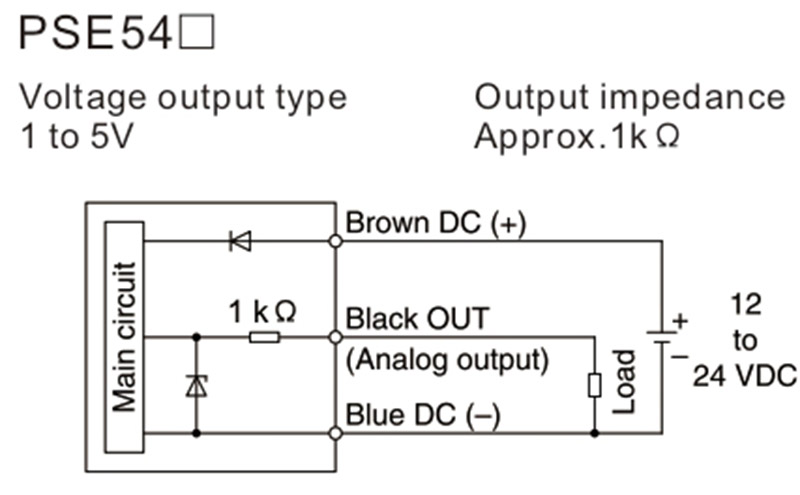

■ Пример внутренней схемы и проводки

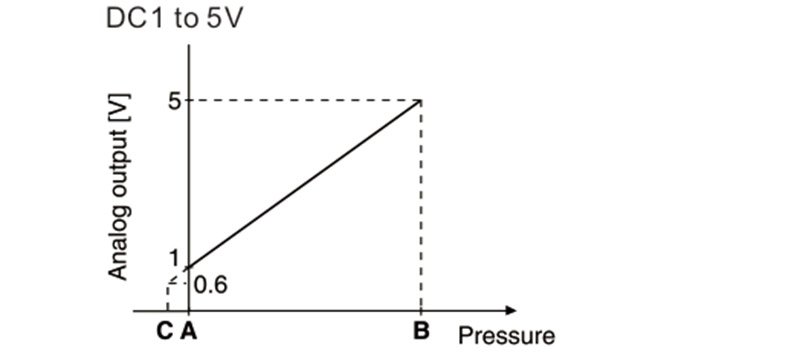

| Диапазон | Диапазон номинального давления | A | B | C |
| Для вакуумного давления | от 0 до -101,0 кПа | 0 кПа | -101,0 кПа | 10,1 кПа |
| Для сложного давления | от -100,0 до 100,0 кПа | -100,0 кПа | 101,0 кПа | ― |
| Для положительного давления | от 0 до 1,0 МПа | 0 кПа | 1,0 МПа | -0,1 МПа |

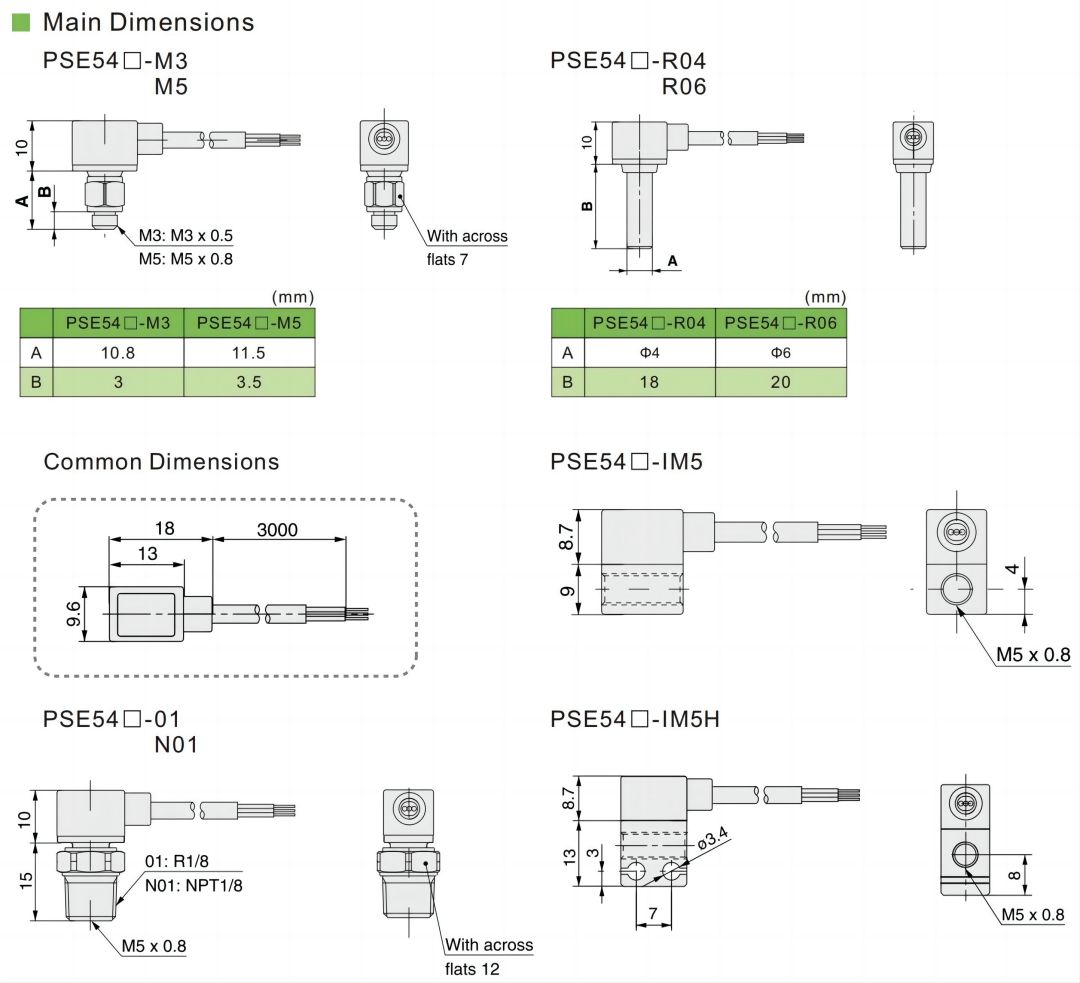

Main Dimensions
