| Рабочая среда: | |
|---|---|
| Установить диапазон давления: | |
| Рейтинг корпуса: | |

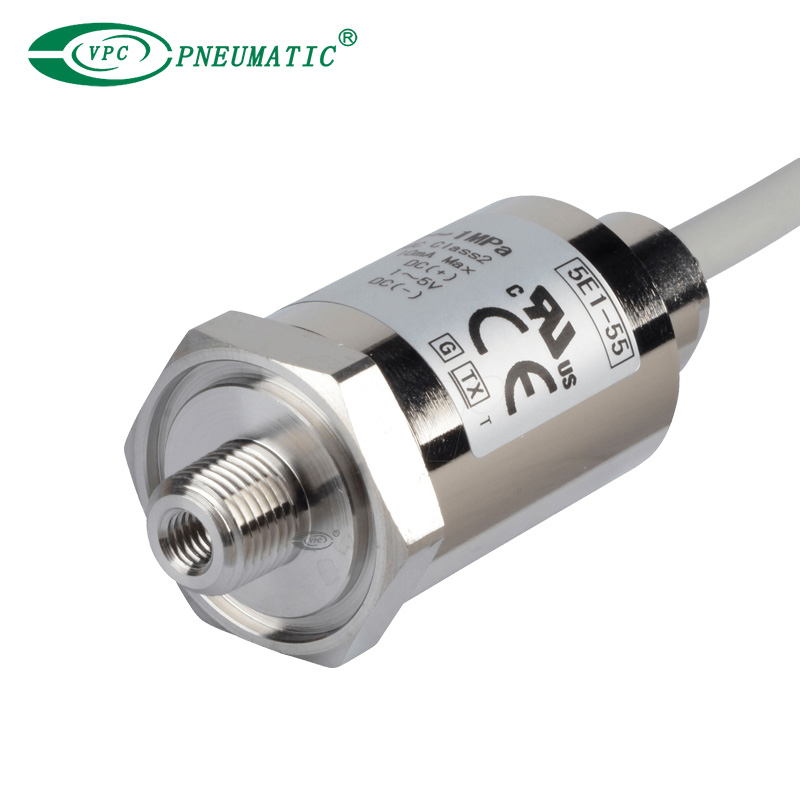

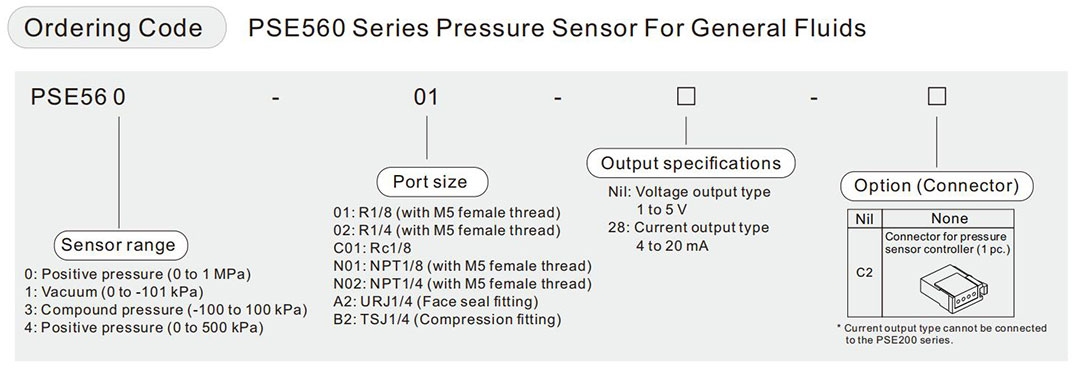

Описание продукта
1. PSE560 предназначен для стандартного диапазона давления пневматической системы, а модель PSE564 — для низкого давления.
2. Выносной датчик давления общего назначения для жидкости или газа при давлении 1 МПа или менее.
3. Включает фиксированный кабель с возможностью подключения на месте.
4. Без масла (конструкция с одной диафрагмой), степень защиты IP65.
| Описание | Номер детали. | Материал | Примечание |
| Разъем для контроллера датчика давления | ЗС-28-С | — | 1шт. |
| Переходник с ограничителем Rc1/4 | ЗС-31-Х175 | нержавеющая сталь 304 | 1шт. |
| Переходник с ограничителем NPT1/4 | ЗС-31-Х186 | 1шт. | |
| Переходник с ограничителем Rc1/8 | ЗС-31-Х188 | 1шт. | |
| Переходник с ограничителем NPT1/8 | ЗС-31-Х189 | 1шт. | |
| Отверстие М5 | ЗС-48-А | нержавеющая сталь 303 | 1шт. |
Спецификации продукта
| Модель | PSE560 (Положительное давление) | PSE561 (давление вакуума) | PSE563 (Смешанное давление) | PSE564 (Положительное давление) | |
| Диапазон номинального давления | от 0 до 1 МПа | от 0 до -101 кПа | от -100 до -100 кПа | от 0 до 500 кПа | |
| Расширение диапазона аналогового выхода | от -0,1 до 0 МПа | от 10,1 до 0 кПа | — | от -50 до 0 кПа | |
| Испытательное давление | 1,5 МПа | 500 кПа | 500 кПа | 750 кПа | |
| Модель | PSE56□-□ | PSE56□-□-28 | |
| Рабочая среда | Жидкость или газ, не вызывающие коррозию или воздействие на нержавеющую сталь 316L. | ||
| Напряжение питания | От 12 до 24 В постоянного тока ± 10 %, пульсация (размах) 10 % или менее (с защитой от обратного подключения) | ||
| Потребление тока | 10 мА или меньше | — | |

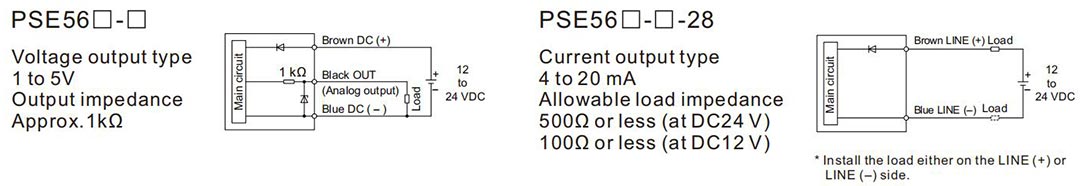

| Выходные характеристики | Аналоговый выход: От 1 до 5 В (в пределах номинального давления) От 0,6 до 1 В (в пределах расширенного диапазона аналогового выхода) Выходное сопротивление: Приблизительно 1 кОм | Аналоговый выход: От 4 до 20 мА постоянного тока (в пределах номинального давления) Максимальное сопротивление нагрузки: 500 Ом или меньше (при 24 В постоянного тока) 100 Ом или меньше (при 12 В постоянного тока) | |
Точность (Температура окружающей среды 25 ℃) | ±1% полной шкалы (в пределах номинального диапазона давления), ±3% полной шкалы (в пределах расширенного диапазона аналогового выхода) | ||
| Линейность | ±0,5% полной шкалы | ||
| Повторяемость | ±0,2% полной шкалы | ||
| Влияние напряжения источника питания | ±0,3% полной шкалы | ||
| Среда | Корпус | IP65 | |
| Рабочая Температура | Рабочая: от 10 до 60 ℃, Хранение: от -20 до 70 ℃ (без замерзания и конденсации) | ||
| Рабочая влажность | Рабочая/хранящаяся: относительная влажность от 35 до 85 % (без конденсации). | ||
| Выдержать напряжение | 250 В переменного тока в течение 1 минуты между клеммами и корпусом | ||
| Изоляционное сопротивление | 50 МОм или более (50 В постоянного тока, измеренное мегомметром) между клеммами и корпусом | ||
| Температурные характеристики | ±2 % полной шкалы (от 0 до 50 °C: эталонная температура 25 °C), ±3 % полной шкалы (от –10 до 60 °C: эталонная температура 25 °C)
| ||
| Кабель датчика | PSE56 - : Маслостойкий сверхпрочный виниловый кабель с воздушной трубкой, 3-жильный, Φ5,1, 3 м, Площадь проводника: 0,2 мм², Внешний диаметр изолятора: 1,12 мм PSE56 - -28: Маслостойкий сверхпрочный виниловый кабель с воздушной трубкой, 2 жилы, Φ5,1, 3 м, Площадь проводника: 0,2 мм², Внешний диаметр изолятора: 1,12 мм | ||
| Материал трубопровода | Корпус: C3604 + никелирование, Трубопровод/датчик давления: нержавеющая сталь 316L, обезжиренный. | ||
| Стандарты | Маркировка CE (директива EMC/директива RoHS), UL/CSA (E216656) | ||

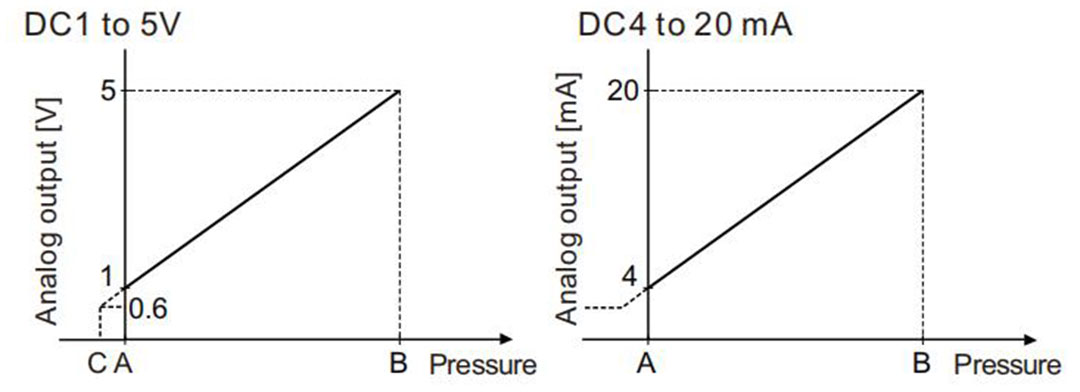

| Диапазон | Диапазон номинального давления | A | B | C |
| Для вакуумного давления | от 0 до -101 кПа | 0 кПа | -101кПа | 10,1 кПа |
| Для сложного давления | от -100 до 100 кПа | -100 кПа | 100 кПа | ― |
| Для положительного давления | от 0 до 1 МПа | 0 кПа | 1МПа | -0,1 МПа |
| от 0 до 500 кПа | 0 кПа | 500 кПа | -50кПа |

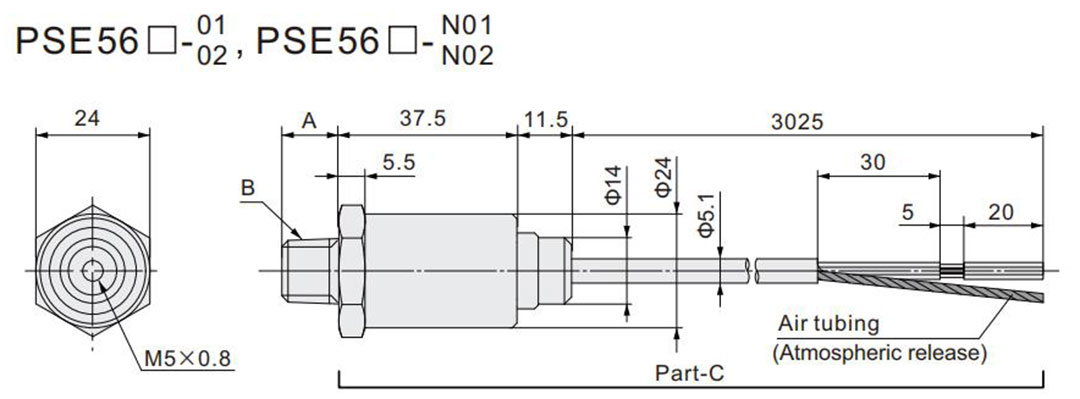

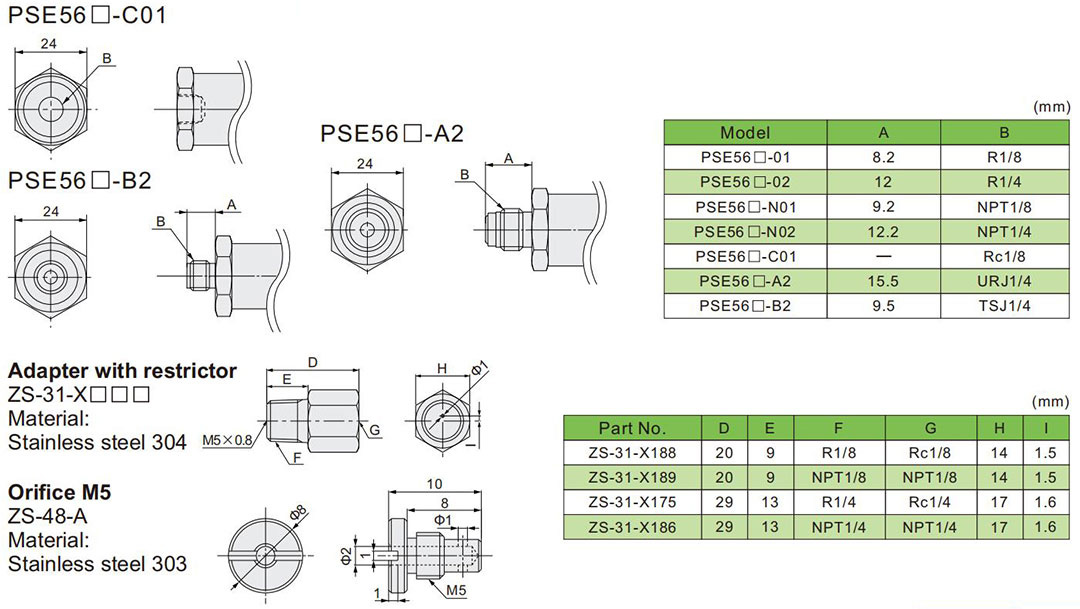

Основные размеры
* Размеры части C являются общими для всех моделей PSE56.
* Обязательно выпустите воздух из воздушная трубка кабеля в атмосферу. Если воздушный шланг закрыт или оставлен в средах, где он подвергается воздействию воды или масла, его невозможно обнаружить нормально
