| Рабочая среда: | |
|---|---|
| материал: | |

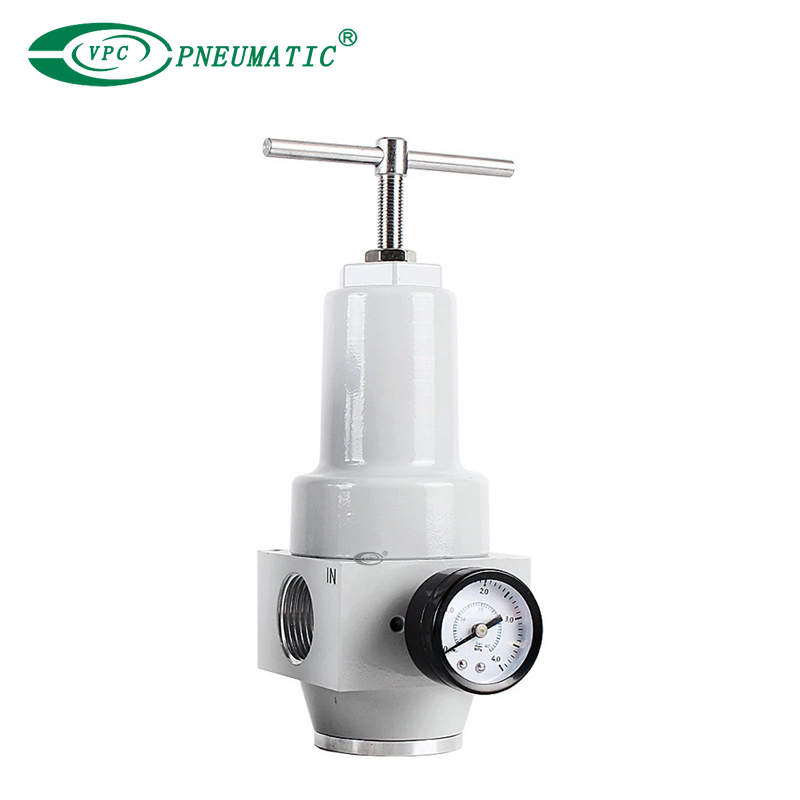

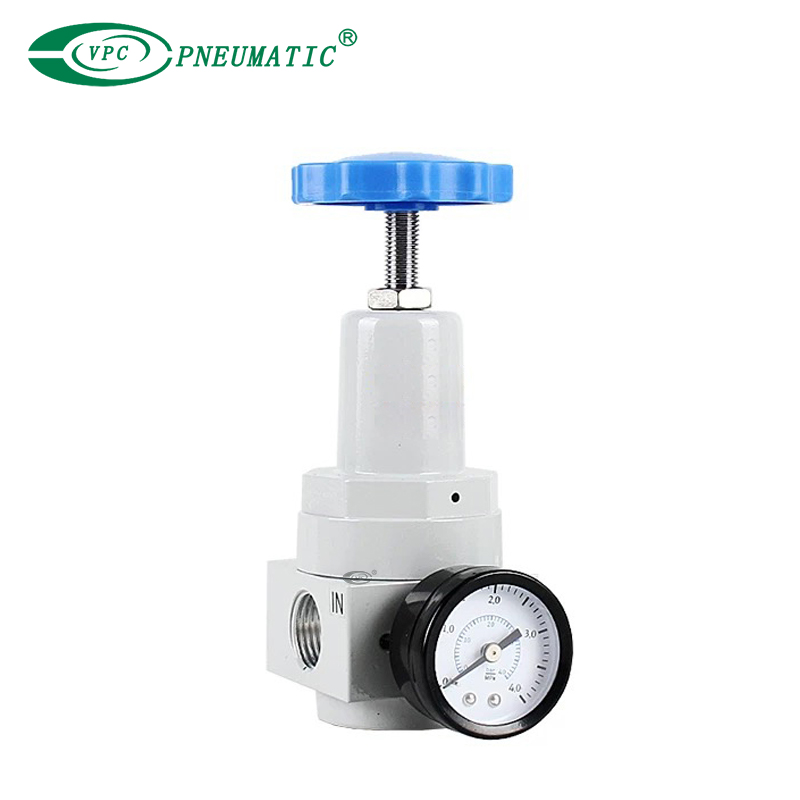

Описание продукта
1. Высокий давление : способный обрабатывать давления до стержня , 40 этот регулятор спроектирован для высокопроизводительных , даже в наиболее требовательных системах .
2. тяжелой работы : Строительство построено с усиленными материалами для безопасного и надежного обработки высокого давления , обеспечивая долгосрочную долговечность.
3. Высокая скорость потока : предлагает высокую скорость потока при сохранении точного контроля давления, что делает его идеальным для систем со значительным спросом на воздухе.
4. Функции безопасности: включает в себя интегрированные предохранительные клапаны для защиты от ситуаций избыточного давления , обеспечивая как безопасность оператора, так и целостность системы .
Спецификация продукта

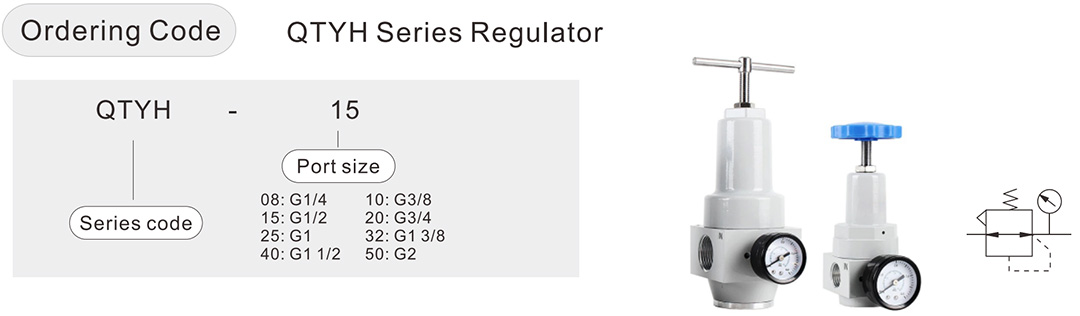

| Модель | Qtyh-08 | Qtyh-10 | Qtyh-15 | Qtyh-20 | Qtyh-25 | Qtyh-32 | Qtyh-40 | Qtyh-50 |
| Размер порта | G 1/4 ' | G 3/8 ' | G 1/2 ' | G 3/4 ' | G 1 ' | Г 1 1/4 ' | Г 1 1/2 ' | G 2 ' |
| рабочая среда | Чистый воздух | |||||||
| Доказательство давления | 4,0 МПа | |||||||
| Диапазон давления | От 0,1 до 3,5 МПа | |||||||
Температура | -5 до 60ºC | |||||||
| Материал тела | Алюминий | |||||||

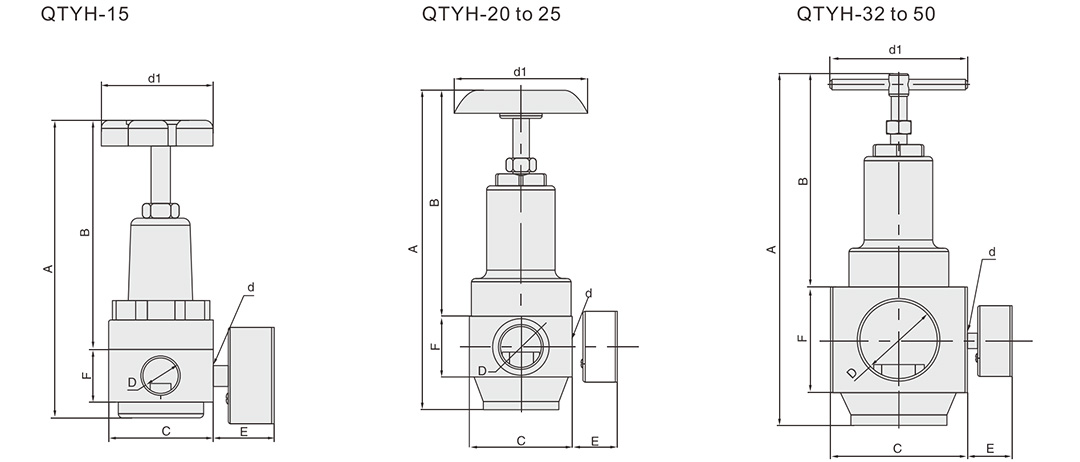

Размеры продукта
(мм)
| Модель | A | B | C | D | E | F | d | D1 |
| Qtyh-08 | 156.5 | 121 | 55 x 55 | G 1/2 | 32.5 | 28 | G 1/4 | 63 |
| Qtyh-10 | 156.5 | 121 | 55 x 55 | G 1/2 | 32.5 | 28 | G 1/4 | 63 |
| Qtyh-15 | 156.5 | 121 | 55 x 55 | G 1/2 | 32.5 | 28 | G 1/4 | 63 |
| Qtyh-20 | 232 | 164.5 | 75 x 75 | G 3/4 | 32.5 | 44 | G 1/4 | 98 |
| Qtyh-25 | 232 | 164.5 | 75 x 75 | G 1 | 32.5 | 44 | G 1/4 | 98 |
| Qtyh-32 | 256 | 155 | 100 x 100 | G 1 1/4 | 32.5 | 77 | G 1/4 | 100 |
| Qtyh-40 | 256 | 155 | 100 x 100 | G 1 1/2 | 32.5 | 77 | G 1/4 | 100 |
| Qtyh-50 | 256 | 155 | 100 x 100 | G 2 | 32.5 | 77 | G 1/4 | 100 |
