| Применимая трубка: | |
|---|---|
| Нить: | |
| материал: | |

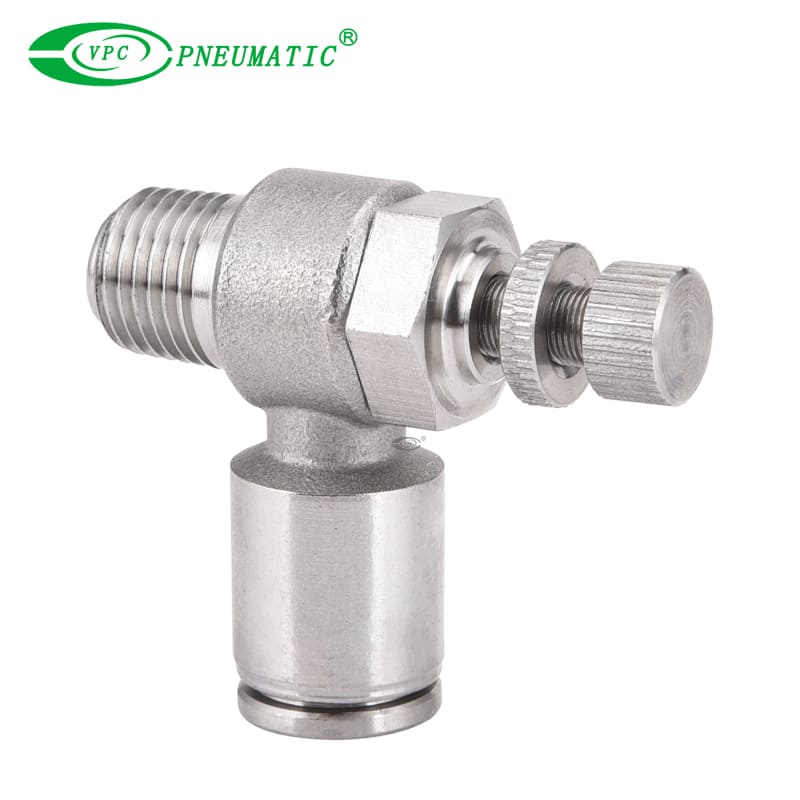

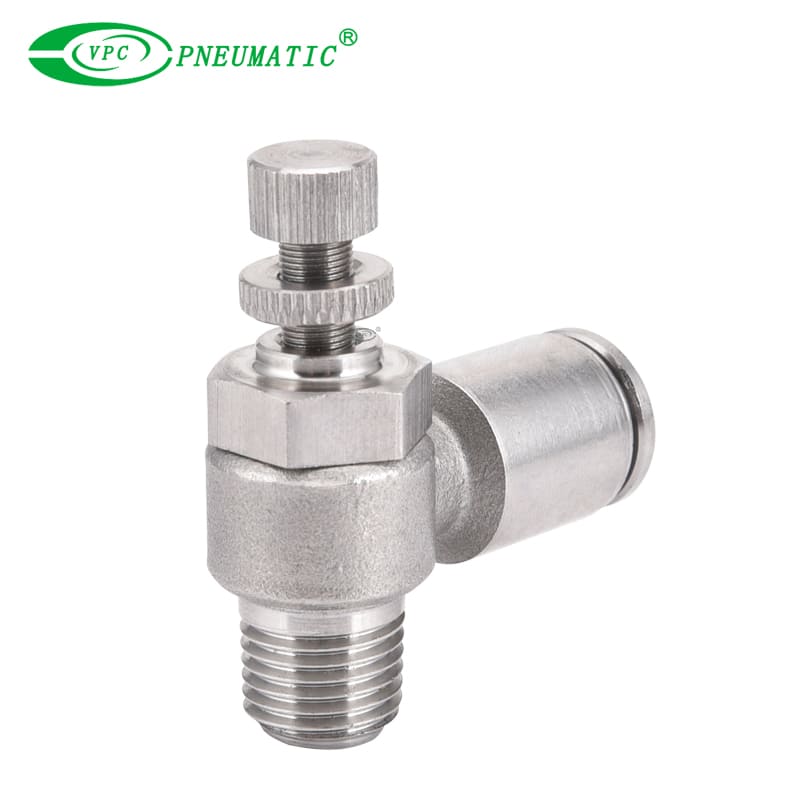

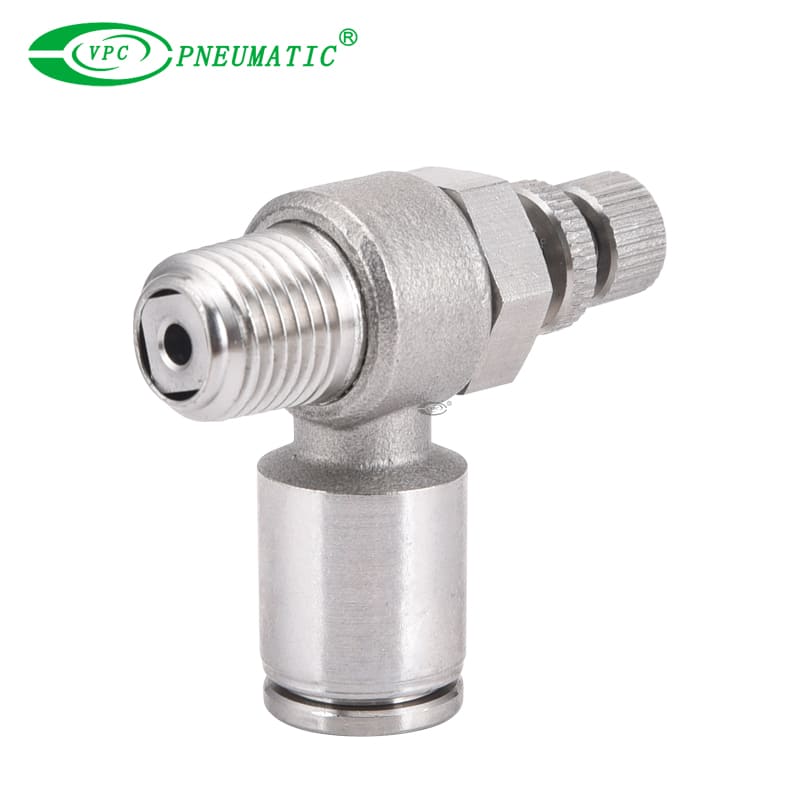

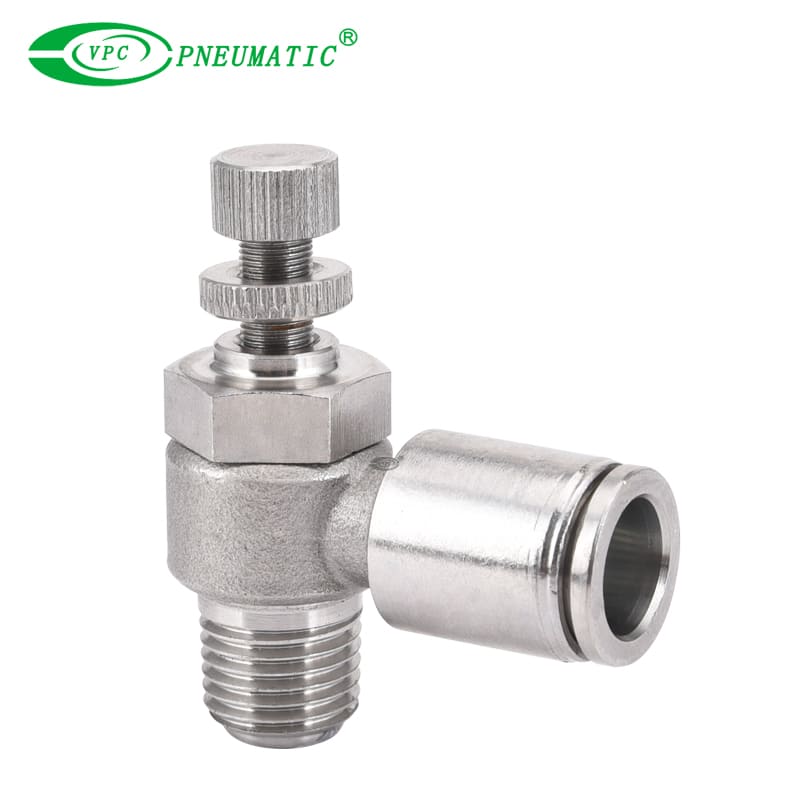

Описание продукта
1. Высокая коррозионная стойкость: Изготовлен из нержавеющей стали 316L с молибденом, эффективно противостоит хлоридной и кислотной коррозии.
2. Прочная конструкция. Высокопрочная металлическая конструкция выдерживает более высокие рабочие давления и температуры.
3. Герметичная конструкция: прецизионная резьба и уплотнения обеспечивают превосходную герметичность соединений.
4. Санитарная обработка поверхности: гладкие внутренние и внешние поверхности без заусенцев, пригодные для использования в пищевых целях и в чистых помещениях.
5. Различные варианты подключения. Доступны быстроразъемные, резьбовые и компрессионные фитинги для удовлетворения разнообразных системных требований.
6. Альтернатива латунным/никелированным фитингам: обеспечивает более длительный срок службы в тех случаях, когда требуется более высокая устойчивость к коррозии и ржавчине.
■ Внутренняя структура
■ Размер трубки
| Трубка (метрика) | Трубка (дюйм) | ||||||||||||
| Код | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 5/32 | 3/16 | 1/14 | 5/16 | 3/8 | 1/2 |
| Трубка снаружи | Фон | Фон | Ф8 | Фе10 | Фе12 | Фе14 | Фе16 | Ф5/32 | Ф3/16 | Ф1/14 | Ф5/16 | Ф3/8 | Ф1/2 |
■ Поток
| Поток (метрика) | ||||||||
| Код | M5 | M6 | M8 | М10 | M12 | M14 | M16 | М20 |
| Нить | M5 × 0,8 | M6 × 1,0 | M8 × 1,0 | M10 × 1,0 | M12 × 1,25 | M14 × 1,5 | M16 × 1,5 | M20 × 1,5 |
| 55 ° резьба (r) | |||||
| Код | 01 | 02 | 03 | 04 | 06 |
| Нить | R1/8 | R1/4 | R3/8 | R1/2 | R3/4 |
| 55 ° резьба (г) | |||||
| Код | G01 | G02 | G03 | G04 | G06 |
| Нить | G1/8 | G1/4 | G3/8 | G1/2 | G3/4 |
| Тема (UNC) | US Thread 60 ° | |||||
| Код | U10 | 01n | 02n | 03n | 04n | 06n |
| Нить | 10-32Unf | NPT1/8 | NPT1/4 | NPT3/8 | NPT1/2 | NPT3/4 |
Спецификации продукта
| Рабочая среда | Воздух, n 2, вода, пара |
| Рабочее давление | От 0 до 1,5 МПа |
| Доказательство давления | 2,0 МПа |
| Рабочая температура | -20 до 140 ° C (без замораживания) |
| Применимая трубка | Нейлон, Пу, FEP, PFA |

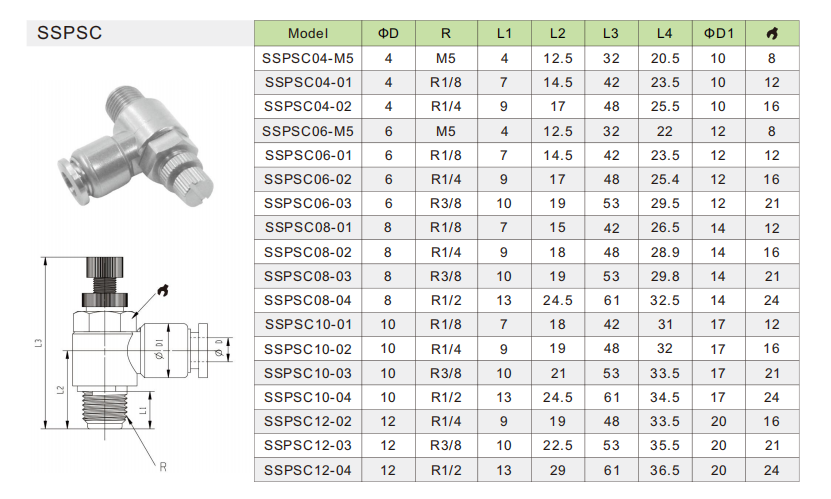

Основные измерения
Каталог PDF
