| Рабочая среда: | |
|---|---|
| Рабочая температура: | |

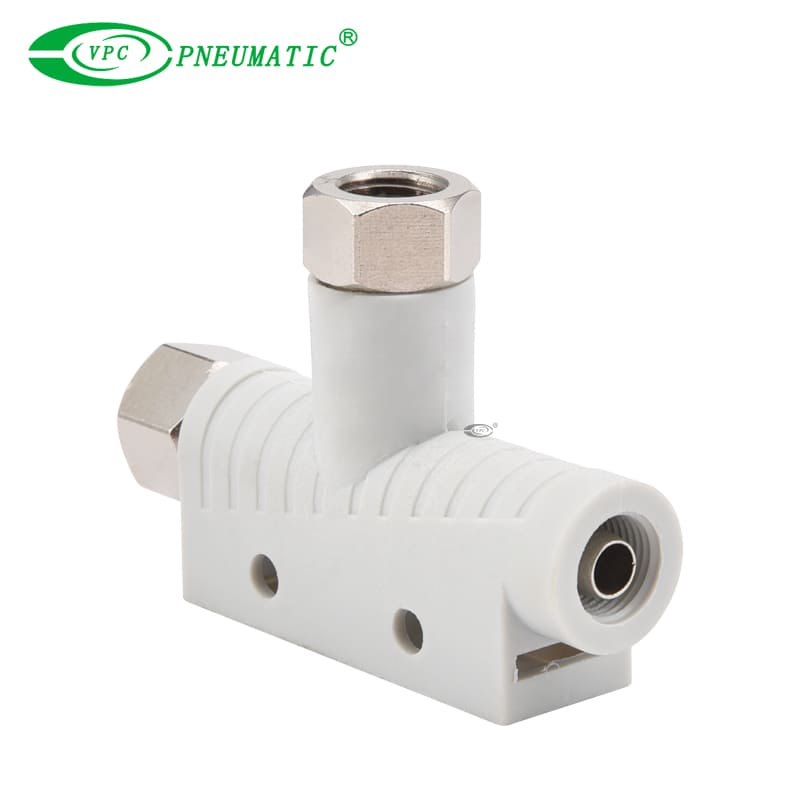

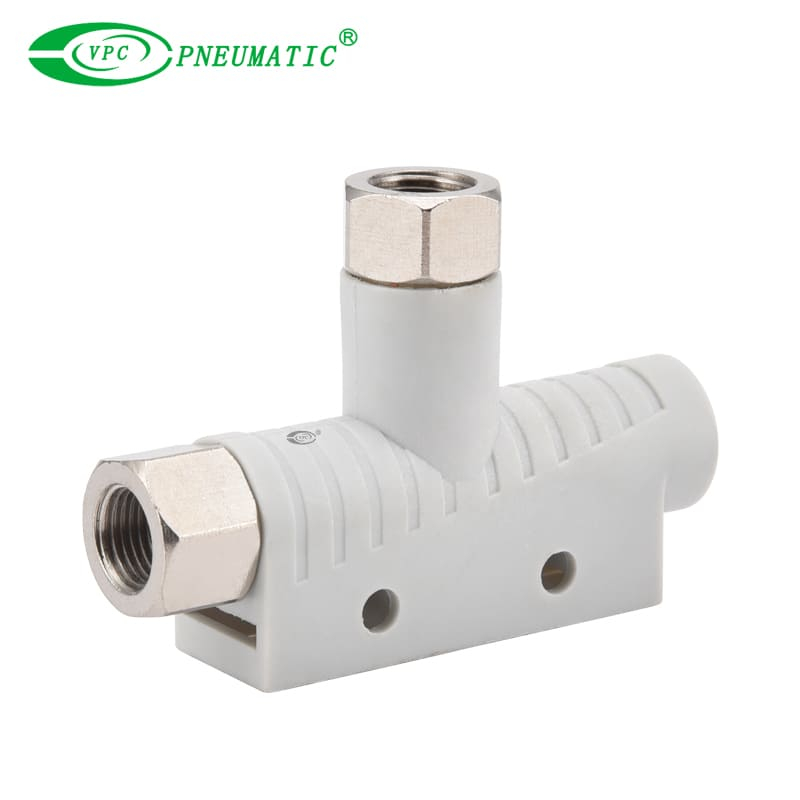

Описание продукта
1. все в одном интегрированный дизайн
Сочетает вакуумный эжектор, управляющие клапаны, фильтр и глушитель в одно компактное тело. Это устраняет сложные трубопроводы и проводку, упрощение проектирования системы и сокращение времени установки.
2. Высокоэффективная производительность
Особенности расширенной технологии эжектора для обеспечения высокого приоседания и быстрого генерации вакуума при минимизации потребления сжатого воздуха, предлагая высокоэффективную альтернативу традиционному вакуумному насосу.
3. Модульный и масштабируемый дизайн
Доступно в качестве автономного блока или легко устанавливается на коллектор для централизованных многокамерных вакуумных систем. Это обеспечивает максимальную гибкость для проектирования машины и будущего расширения.
4. Интегрированное управление и обратная связь
Включает интегрированные клапаны подачи/высвобождения для точного контроля циклов сцепления и выпуска. Дополнительный цифровой переключатель давления обеспечивает обратную связь в реальном времени и позволяет устанавливать точные уровни вакуума.
Приложения
1. Роботизированная обработка и инструменты в конце рук (EOT)
Его компактный, легкий дизайн делает этот вакуумный генератор идеальным для установки непосредственно на руках робота, минимизации инерции и обеспечения быстрых, точных движений.
2. Автоматизированные системы выбора и места.
Время быстрого отклика и высокий поток всасывания обеспечивают надежное захват и выпуск компонентов в высокоскоростной сборке и упаковке.
3. Обработка материалов и зажим
Подходит для широкого спектра применений, включая обработку листовых металлов, зажим для дерева и термоформование пластмасс, обеспечивающих надежный вакуумный источник по требованию.
Спецификации продукта
| Модель | Диаметр сопла (мм) | Номинальное давление подачи воздуха (стержень) | Максимум Уровень вакуума (-KPA) | Максимум вакуумный поток (NL/мин) | Потребление воздуха (NL/MIN) | Уровень шума [DB (A)] | Рабочая температура (℃) | Рекомендуемый шланг DIA. (мм) | |
| Воздушное снабжение | Вакуум | ||||||||
| VBP10 | 1 | 4.5 | 85 | 38 | 50 | 59 | От 0 до 60 | Ф 6 | Ф 8 |
| VBP15 | 1.5 | 4.5 | 85 | 72 | 110 | 65 | От 0 до 60 | Ф 6 | Ф 8 |
※ ПРИМЕЧАНИЕ: MAX. Оперативное давление 7BAR, стандартное рабочее давление 4.5BAR

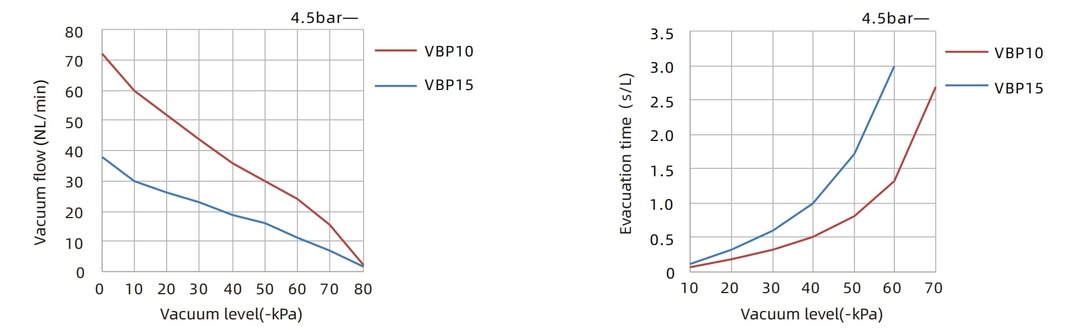

| Модель | Давление подачи воздуха (бар) | Потребление воздуха (NL/MIN) | 0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | Максимум Уровень вакуума (-KPA) |
| VBP10 | 4.5 | 50 | 38 | 30 | 26 | 23 | 18.6 | 16 | 11 | 7.0 | 1.8 | 85 |
| VBP15 | 4.5 | 110 | 72 | 60 | 52 | 44 | 36 | 30 | 24 | 15.5 | 2.2 | 85 |
| Модель | Давление подачи воздуха (бар) | Потребление воздуха (NL/MIN) | 10 | 20 | 30 | 40 | 50 | 60 | 70 | Максимум Уровень вакуума (-KPA) |
| VBP10 | 4.5 | 50 | 0.13 | 0.33 | 0.6 | 1 | 1.72 | 3 | - | 85 |
| VBP15 | 4.5 | 110 | 0.06 | 0.18 | 0.32 | 0.52 | 0.81 | 1.32 | 2.7 | 85 |
