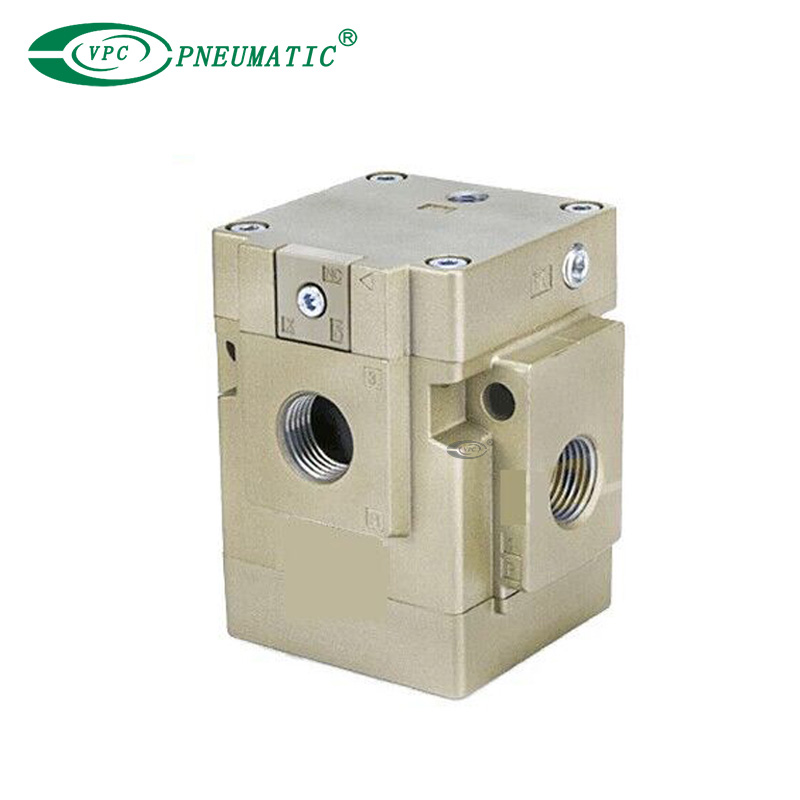

VGA342 серия 3 портового воздуха, эксплуатируемый клапан, работающий

Серия VGA342 3-портовый пневматический клапан, который может использоваться в качестве селекторного или делительного клапана (внешний пилот).Возможен выбор между нормально закрытым, нормально открытым или внешним пилотным управлением.

Модель:
VGA342
Марка продукта:
VPC Pneumatic

Рабочее давление:	от 0,2 до 0,9 МПа
Рабочая температура:	от -10 до 50 ℃
Устойчивость к ударам/вибрации:	150/50 м/с²
Тип срабатывания:	Нормально открытый/нормально закрытый (сменный)
Размер порта:	1/2, 3/4, 1
Тип резьбы:	Rc, G, НПТ, НПТФ
штат:



Запрос цены Добавить в корзину

Описание продукта

■ Характеристика продукта

VGA342 можно использовать в вакууме или под низким давлением.Никакой смазки не требуется.

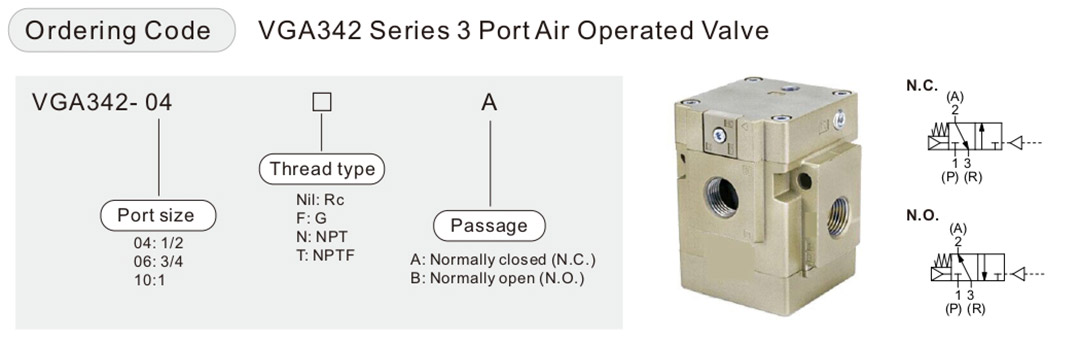

■ Sсимвол

пневматический пилотный клапан

Спецификации продукта

■ Спецификация

Тип актерского мастерства	Пневматический тип
Тип срабатывания	НЗ/НО (сменный)
Возвратный механизм	Воздух + Весна
Рабочая среда	Воздух
Рабочее давление	от 0,2 до 0,9 МПа
Пилотное давление	То же, что и рабочее давление
Рабочая температура	от –10 до 50°C (без замерзания)
Смазка	Не требуется (при наличии смазки используйте турбинное масло класса 1 ISO VG32).
Устойчивость к ударам/вибрации	150/50 м/с²

■ Характеристики потока

Размер порта	Характеристики потока
	1→2(П→А)			2→3(А→Р)			2→1(А→П)			3→2(Р→А)
	C[[дм³/(с·бар)]	b	Резюме	C[[дм³/(с·бар)]	b	Резюме	C[[дм³/(с·бар)]	b	Резюме	C[[дм³/(с·бар)]	b	Резюме
1/2	26	0.38	7	27	0.37	7.4	27	0.36	7.3	25	0.37	6.8
3/4	38	0.3	9.8	38	0.32	9.8	40	0.22	9.8	40	0.2	9.6

Размер порта	Эффективная площадь (мм²)
Размер порта	1→2(П→А)	2→3(А→П)
1	210	235

▲ Осторожность

1. Изменение прохода жидкости

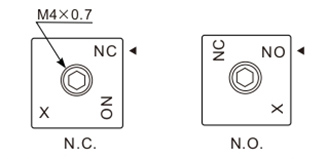

Обратите внимание, что давление в клапане должно быть утомляется при смене прохода жидкости.Ослабьте винт с шестигранной головкой под торцевой ключ M4 x 0,7. Поверните пластину переключения НЗ/НО и совместите нужный символ прохода НО/НЗ с отметкой ◀ на переходная пластина.Однако символ X не является применимый.Информацию о трубопроводах см. в таблице ниже.

Момент затяжки винтов M4: 1,4 Н·м.

VGA342 3-портовый пневматический клапан

Проход для жидкости/Порт	P	A	R
Северная Каролина	Входная сторона	Выходная сторона	Сторона EXH (2 порта: вилка)
НЕТ	Сторона EXH (2 порта: вилка)	Выходная сторона	Входная сторона

Примите необходимые меры и подтвердите безопасность при изменении пути потока и перезапуске после изменений.

2. Другое

Отверстие размера M5 на левой стороне переходной пластины Дыхательное отверстие для золотникового клапана.Не подключайте и не затягивайте его.

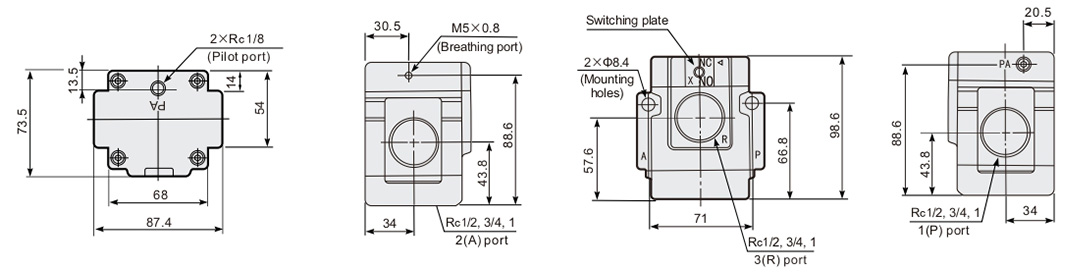

Основные размеры

■ Основные размеры

электромагнитный клапан с пилотным управлением
