| Применимая трубка: | |
|---|---|
| Материал тела: | |

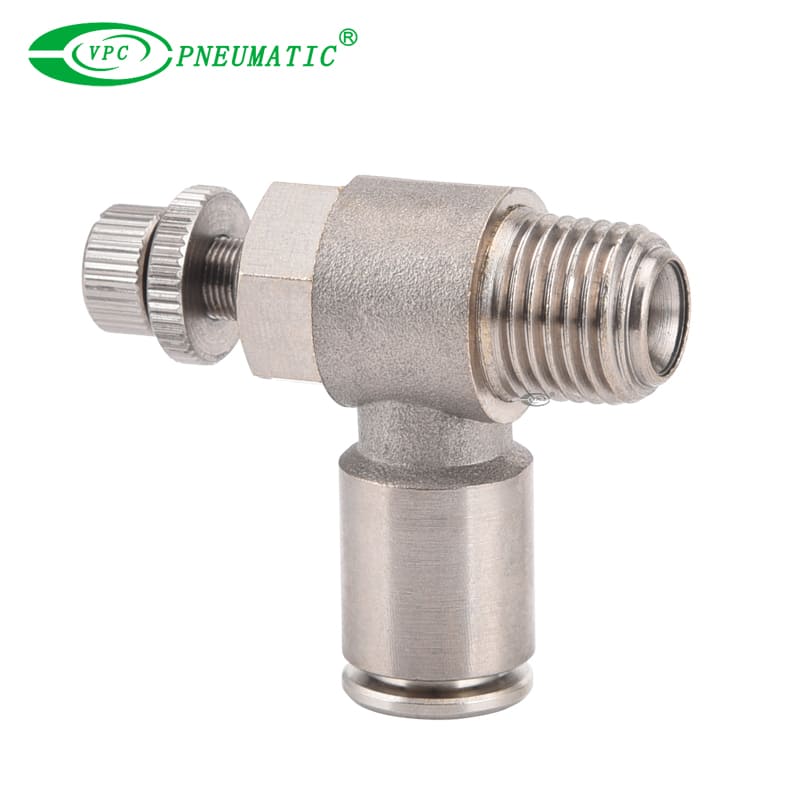

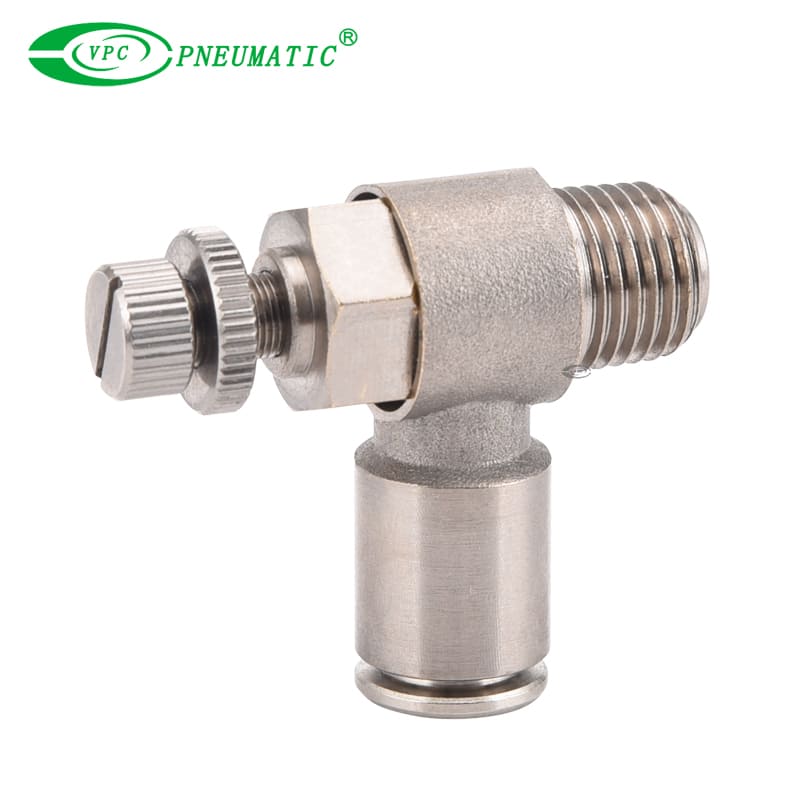

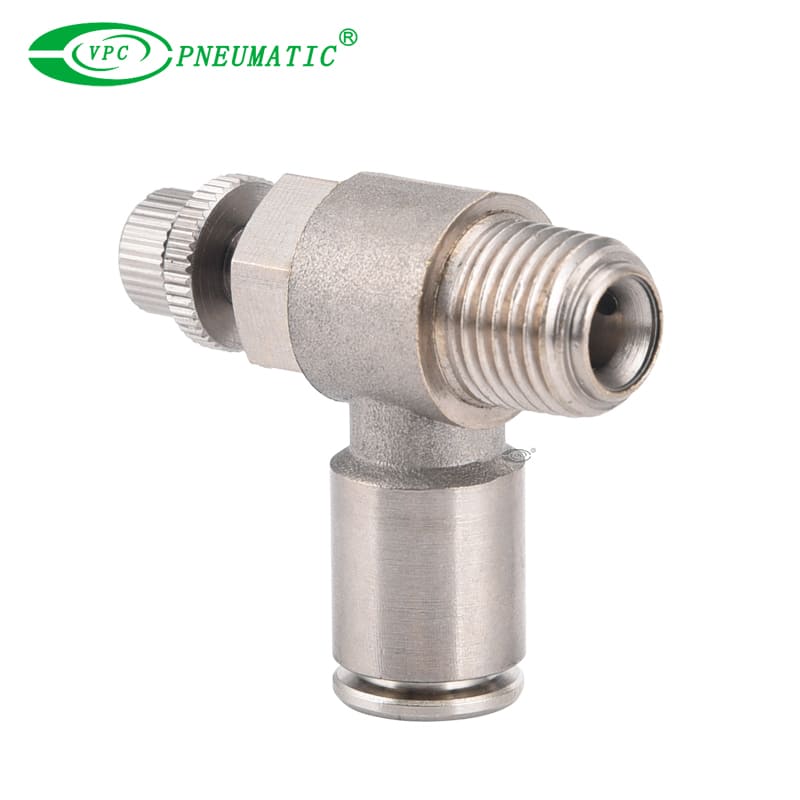

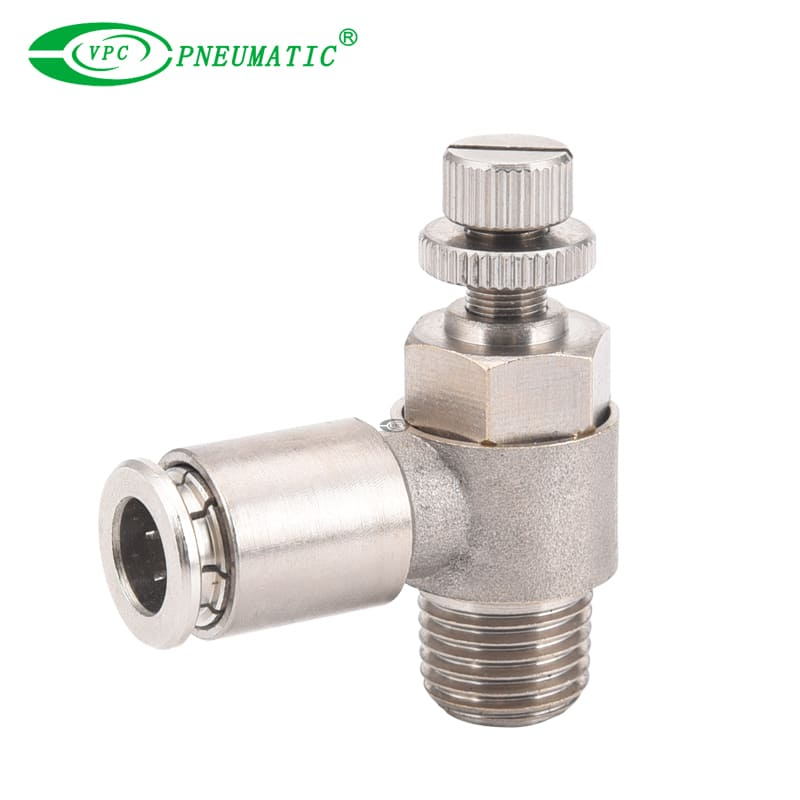

Описание продукта

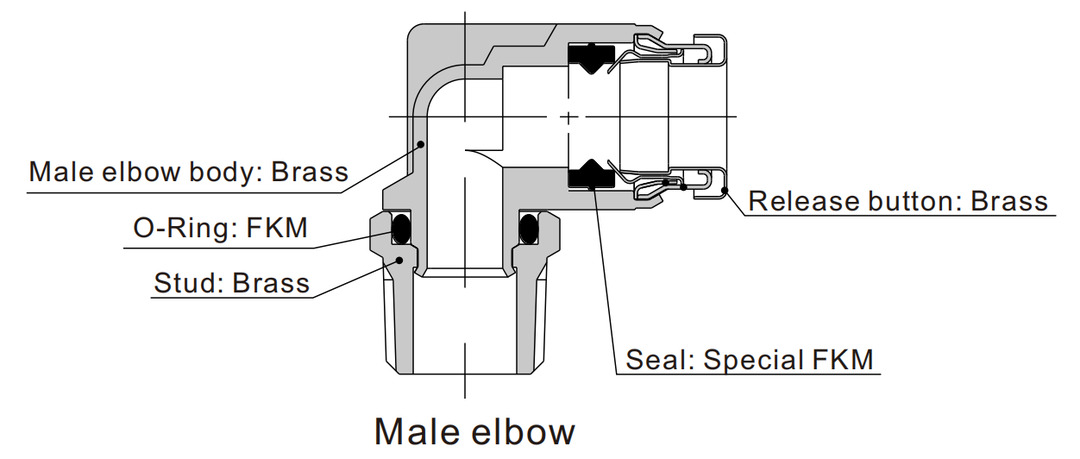

1. Основные и вспомогательные компоненты пневматических фитингов изготовлены из латуни.
2. Эти фитинги обеспечивают превосходную пламенную сопротивление, теплостойкость и защиту от брызг.
3. При подключении или отключении трубки просто нажмите вниз в рукаве, чтобы легко вставить или удалить трубку, не приводя к повреждению.
4. Для прямой, футболки и перекрестной фитинги после установки корпус фитинг можно повернуть, чтобы удобно отрегулировать направление трубки.
■ Размер трубки
| Трубка (метрика) | Трубка (дюйм) | ||||||||||||
| Код | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 5/32 | 3/16 | 1/14 | 5/16 | 3/8 | 1/2 |
| Трубка снаружи | Фон | Фон | Ф8 | Фе10 | Фе12 | Фе14 | Фе16 | Ф5/32 | Ф3/16 | Ф1/14 | Ф5/16 | Ф3/8 | Ф1/2 |
■ Поток
| Поток (метрика) | ||||||||
| Код | M5 | M6 | M8 | М10 | M12 | M14 | M16 | М20 |
| Нить | M5 × 0,8 | M6 × 1,0 | M8 × 1,0 | M10 × 1,0 | M12 × 1,25 | M14 × 1,5 | M16 × 1,5 | M20 × 1,5 |
| 55 ° резьба (r) | |||||
| Код | 01 | 02 | 03 | 04 | 06 |
| Нить | R1/8 | R1/4 | R3/8 | R1/2 | R3/4 |
| Тема (UNC) | US Thread 60 ° | |||||
| Код | U10 | 01n | 02n | 03n | 04n | 06n |
| Нить | 10-32Unf | NPT1/8 | NPT1/4 | NPT3/8 | NPT1/2 | NPT3/4 |
Спецификации продукта

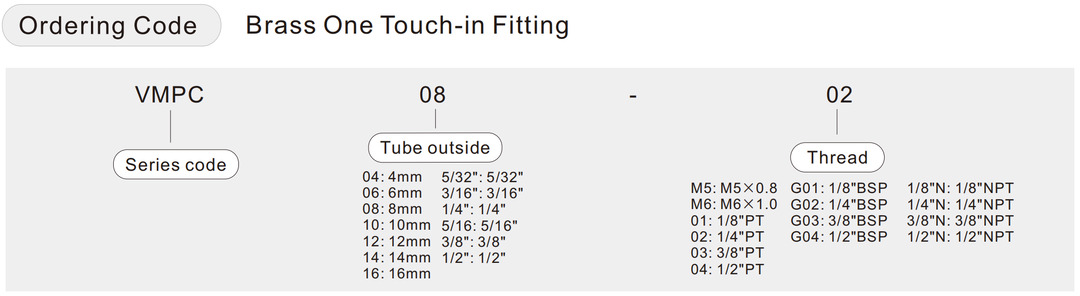

| Рабочая среда | Воздух, вода |
| Рабочее давление | От 0 до 1,0 МПа |
| Вакуумное давление | -100 кПа |
| Рабочая температура | От 0 до 60 ℃ |
| Применимая трубка | Нейлон, ПУ, ПЕК и другие шланг |
| Модель (φd-t) | |
| Трубка (метрика) -Thread (g) | |
| VMSC04-M5 | VM SC 10-02 |
| VM SC 04-01 | VM SC 10-03 |
| VM SC 04-02 | VM SC 10-04 |
| VM SC 06-M5 | VM SC 12-02 |
| VM SC 06-01 | VM SC 12-03 |
| VM SC 06-02 | VM SC 12-04 |
| VM SC 08-01 | - |
| VM SC 08-02 | - |
| VM SC 08-03 | - |
| VMP CF08-04 | - |
