| Рабочая среда: | |
|---|---|
| Рабочая температура: | |
| Диапазон регулировки давления: | |
| Максимальное давление: | |
| Применимая трубка: | |
| Нить: | |
| Цвет тела: | |

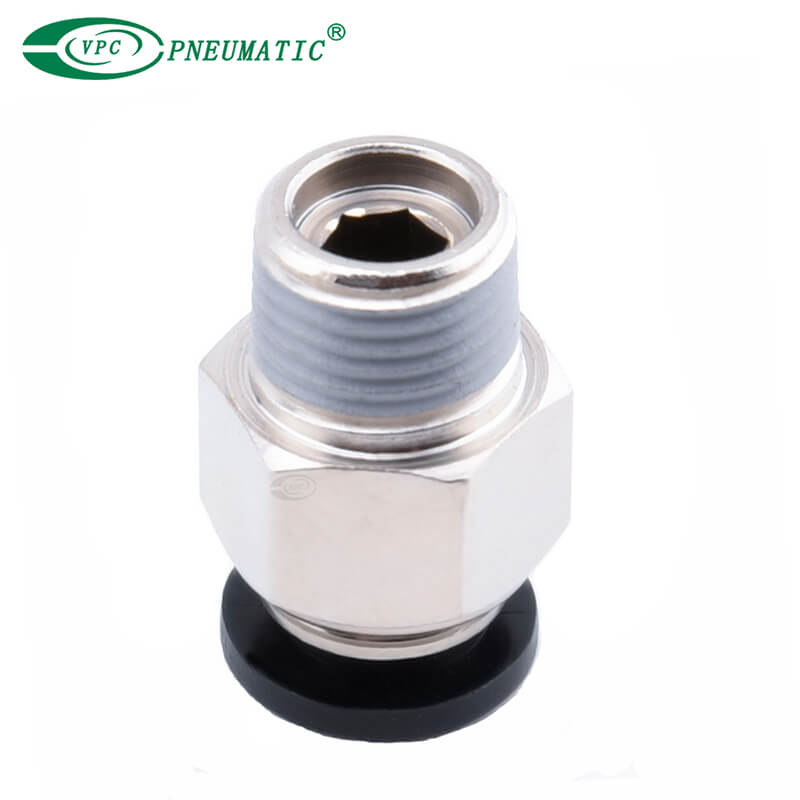

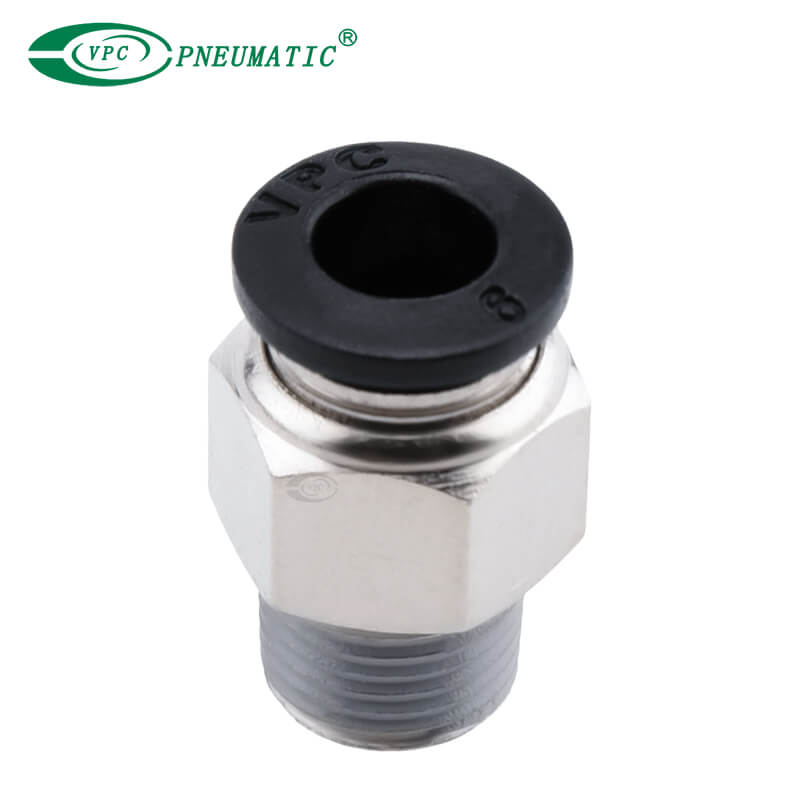

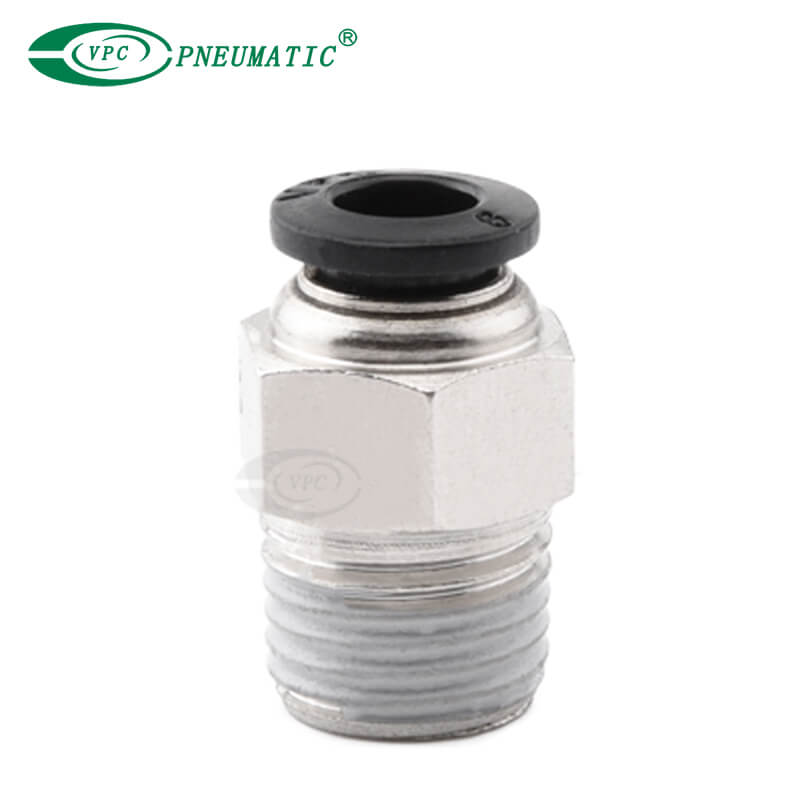

Описание продукта
■ Размер трубки
| Трубка (метрика) | Трубка (дюйм) | ||||||||||||
| Код | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 5/32 | 3/16 | 1/14 | 5/16 | 3/8 | 1/2 |
| Трубка снаружи | Фон | Фон | Ф8 | Фе10 | Фе12 | Фе14 | Фе16 | Ф5/32 | Ф3/16 | Ф1/14 | Ф5/16 | Ф3/8 | Ф1/2 |
■ Поток
| Поток (метрика) | ||||||||
| Код | M5 | M6 | M8 | М10 | M12 | M14 | M16 | М20 |
| Нить | M5 × 0,8 | M6 × 1,0 | M8 × 1,0 | M10 × 1,0 | M12 × 1,25 | M14 × 1,5 | M16 × 1,5 | M20 × 1,5 |
| 55 ° резьба (r) | |||||
| Код | 01 | 02 | 03 | 04 | 06 |
| Нить | R1/8 | R1/4 | R3/8 | R1/2 | R3/4 |
| Тема (UNC) | US Thread 60 ° | |||||
| Код | U10 | 01n | 02n | 03n | 04n | 06n |
| Нить | 10-32Unf | NPT1/8 | NPT1/4 | NPT3/8 | NPT1/2 | NPT3/4 |
Спецификации продукта
| Рабочая среда | Воздух, вакуум |
| Рабочее давление | От 0 до 0,8 МПа |
| Максимум рабочее давление | 1,2 МПа |
| Рабочая температура | От 0 до 60 ℃ |
| Применимая трубка | Нейлон, ПУ, ПЕК и другие шланг |

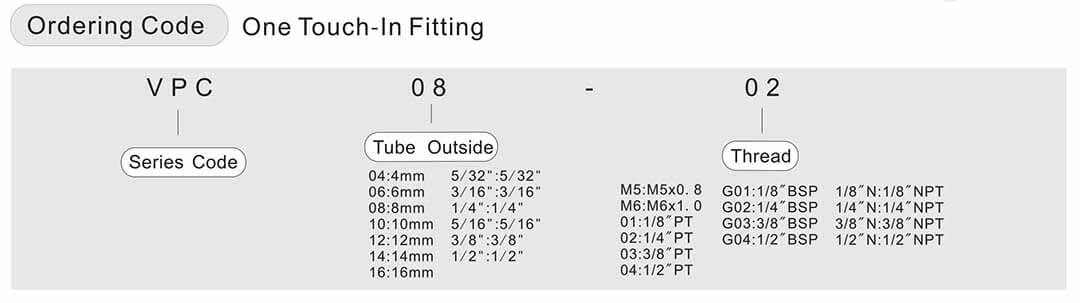

| Трубка (метрика) - нить (r) | Трубка (дюйм) - нить (r) | Трубка (дюйм) - нить (NPT) | |||||
| VPC04-M5 | VPC06-04 | VPC12-02 | VPC1/4-01 | VPC3/8-04 | VPC5/32-1/8 'n | VPC1/4-1/4 'n | VPC1/2-1/4 'n |
| VPC04-M6 | VPC08-01 | VPC12-03 | VPC1/4-02 | VPC1/2-02 | VPC5/32-1/4 'n | VPC1/4-3/8 'n | VPC1/2-3/8 'n |
| VPC04-01 | VPC08-02 | VPC12-04 | VPC1/4-03 | VPC1/2-03 | VPC3/16-1/8 'n | VPC5/16-1/8 'n | VPC1/2-1/2 'n |
| VPC04-02 | VPC08-03 | VPC14-03 | VPC5/16-01 | VPC1/2-04 | VPC3/16-1/4 'n | VPC5/16-1/4 'n | |
| VPC06-M5 | VPC08-04 | VPC14-04 | VPC5/16-02 | VPC1/4-1/8 'n | VPC5/16-3/8 'n | ||
| VPC06-M6 | VPC10-01 | VPC16-03 | VPC5/16-03 | VPC3/8-1/8 'n | |||
| VPC06-01 | VPC10-02 | VPC16-04 | VPC3/8-01 | VPC3/8-1/4 'n | |||
| VPC06-02 | VPC10-03 | VPC3/8-02 | VPC3/8-3/8 'n | ||||
| VPC06-03 | VPC10-04 | VPC3/8-03 | VPC3/8-1/2 'n | ||||
